Subaru Forester (2004 год). Руководство - часть 671

ОБЩЕЕ ОПИСАНИЕ

АС-10

СИСТЕМА HVAC (ОБОГРЕВ, ВЕНТИЛЯЦИЯ И КОНДИЦИОНЕР ВОЗДУХА)

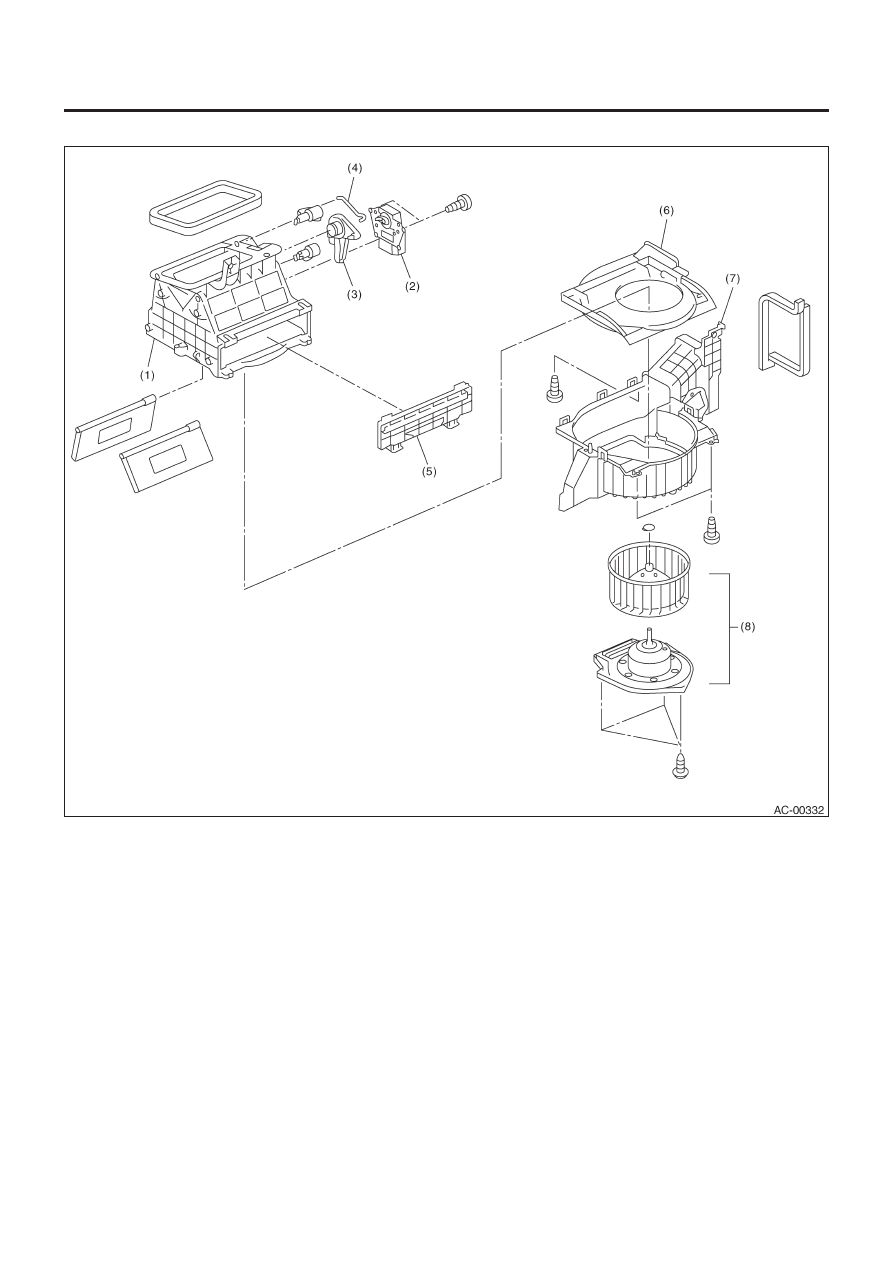

• МОДЕЛЬ RHD С АВТОМАТИЧЕСКИМ КОНДИЦИОНЕРОМ

(1) Верхний корпус
(2) Селекторный пускатель впуска воздуха
(3) Селекторная тяга впуска воздуха

(4) Рычаг тяги
(5) Крышка фильтра
(6) Крышка

(7) Нижний корпус
(8) Устройство мотора воздуходувки

ОБЩЕЕ ОПИСАНИЕ

АС-11

СИСТЕМА HVAC (ОБОГРЕВ, ВЕНТИЛЯЦИЯ И КОНДИЦИОНЕР ВОЗДУХА)

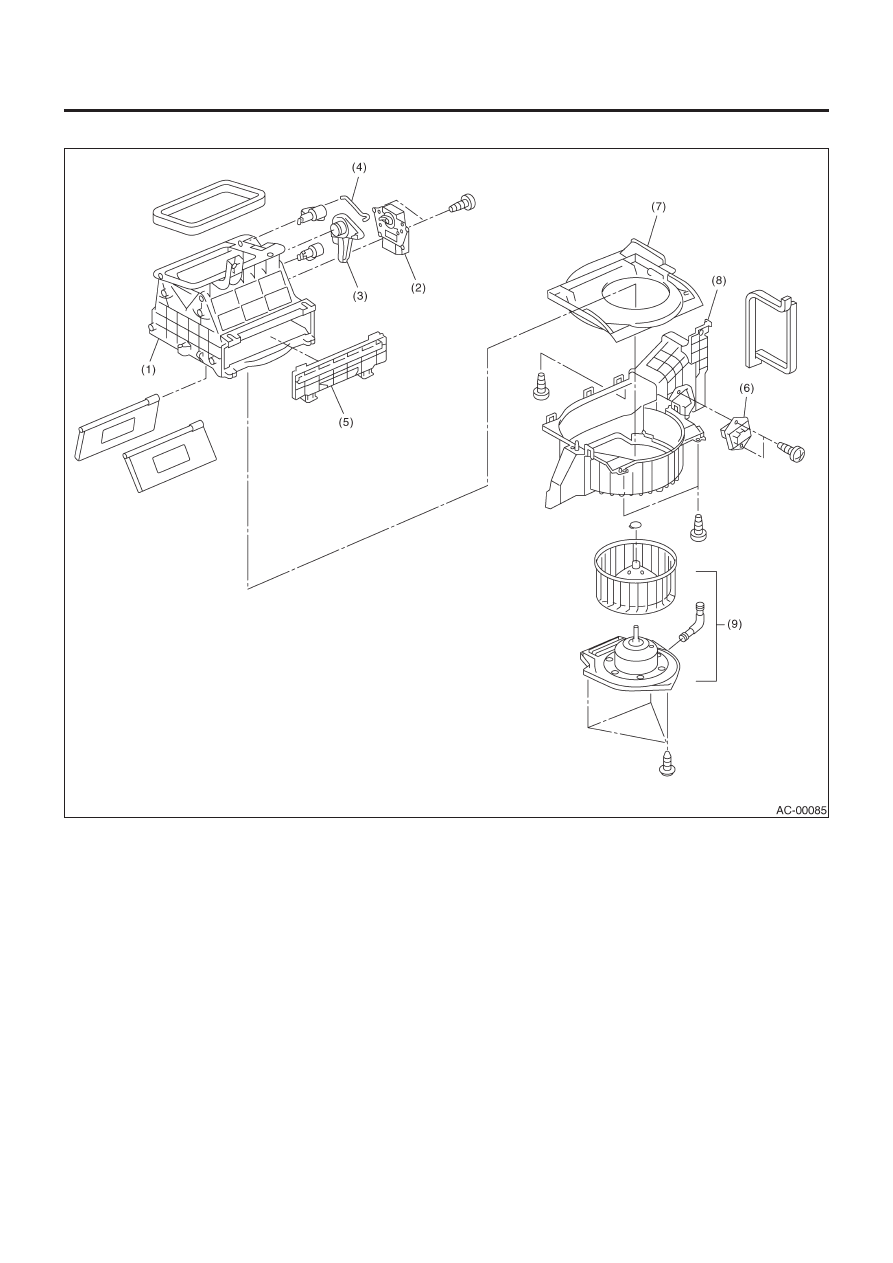

• МОДЕЛЬ LHD С РУЧНЫМ КОНДИЦИОНЕРОМ

(1) Верхний корпус
(2) Селекторный пускатель впуска воздуха
(3) Селекторная тяга впуска воздуха

(4) Рычаг тяги
(5) Крышка фильтра
(6) Резистор воздуходувки

(7) Крышка
(8) Нижний корпус
(9) Устройство мотора воздуходувки

ОБЩЕЕ ОПИСАНИЕ

АС-12

СИСТЕМА HVAC (ОБОГРЕВ, ВЕНТИЛЯЦИЯ И КОНДИЦИОНЕР ВОЗДУХА)

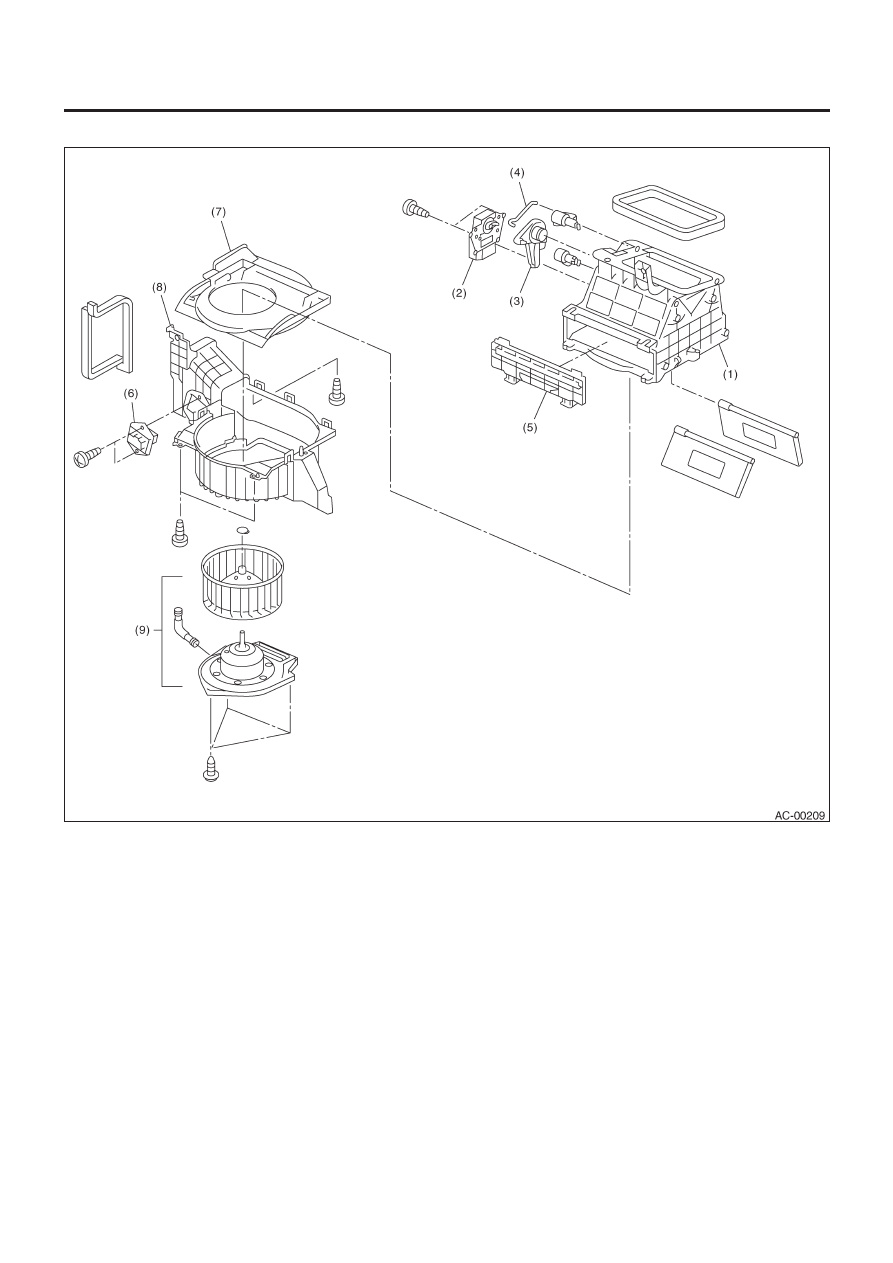

• МОДЕЛЬ RHD С РУЧНЫМ КОНДИЦИОНЕРОМ

(1) Верхний корпус
(2) Селекторный пускатель впуска воздуха
(3) Селекторная тяга впуска воздуха

(4) Рычаг тяги
(5) Крышка фильтра
(6) Резистор воздуходувки

(7) Крышка
(8) Нижний корпус
(9) Устройство мотора воздуходувки

ОБЩЕЕ ОПИСАНИЕ

АС-13

СИСТЕМА HVAC (ОБОГРЕВ, ВЕНТИЛЯЦИЯ И КОНДИЦИОНЕР ВОЗДУХА)

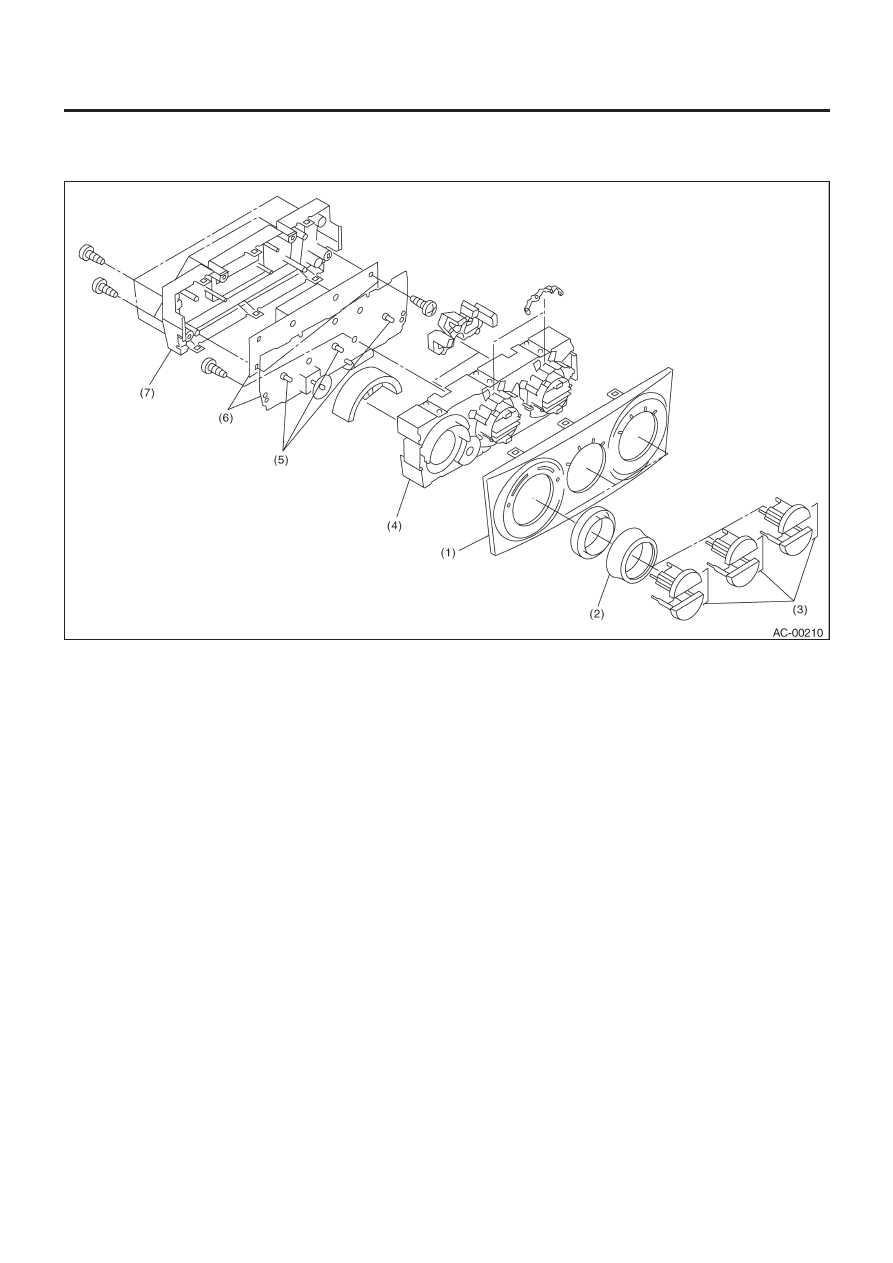

3. УСТРОЙСТВО УПРАВЛЕНИЯ

• МОДЕЛЬ С АВТОМАТИЧЕСКИМ КОНДИЦИОНЕРОМ

(1) Панель
(2) Диск управления
(3) Переключатель

(4) Корпус управления (передний)
(5) Лампа

(6) Цепь устройства управления
(7) Корпус управления (задний)
