Subaru Forester (2004 год). Руководство - часть 672

ОБЩЕЕ ОПИСАНИЕ

АС-14

СИСТЕМА HVAC (ОБОГРЕВ, ВЕНТИЛЯЦИЯ И КОНДИЦИОНЕР ВОЗДУХА)

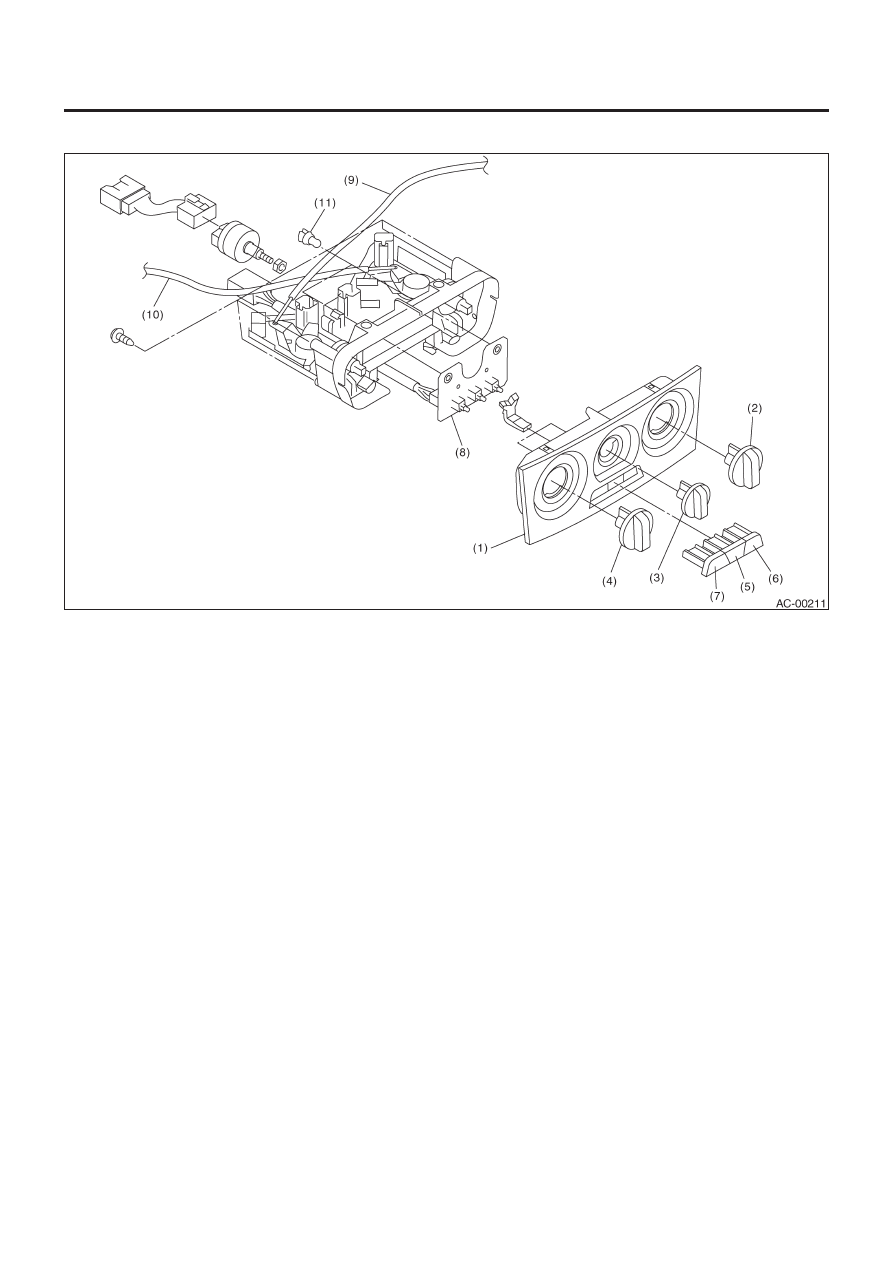

• МОДЕЛЬ LHD С РУЧНЫМ КОНДИЦИОНЕРОМ

(1) Панель
(2) Диск управления температурой
(3) Диск вентилятора
(4) Диск управления режимами

(5) Переключатель А/С
(6) Селекторный переключатель впуска

воздуха

(7) Переключатель заднего размораживателя

(8) Плата цепи переключателя
(9) Трос управления режимами
(10) Трос управления температурой
(11) Лампа

ОБЩЕЕ ОПИСАНИЕ

АС-15

СИСТЕМА HVAC (ОБОГРЕВ, ВЕНТИЛЯЦИЯ И КОНДИЦИОНЕР ВОЗДУХА)

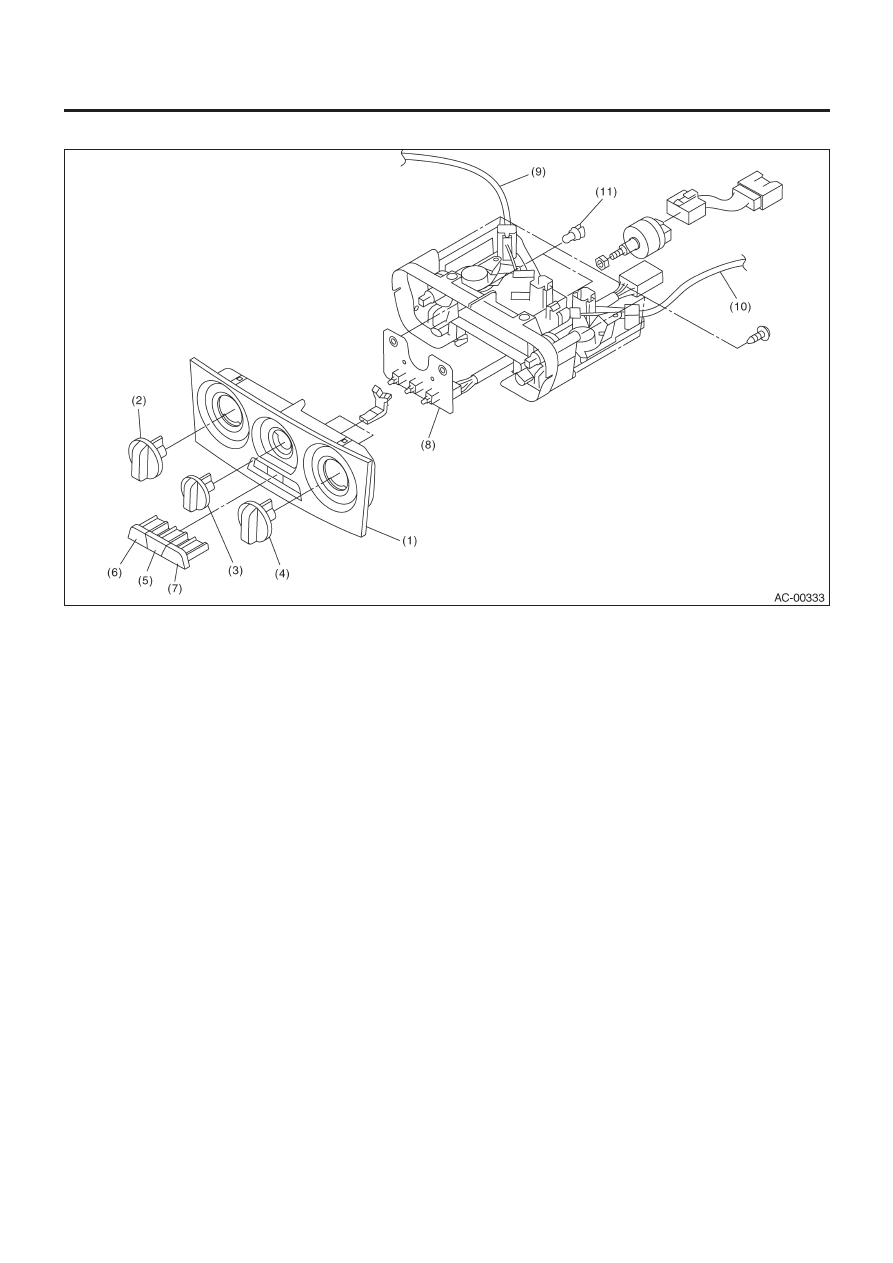

• МОДЕЛЬ RHD С РУЧНЫМ КОНДИЦИОНЕРОМ

(1) Панель
(2) Диск управления режимами
(3) Диск вентилятора
(4) Диск управления температурой

(5) Переключатель А/С
(6) Переключатель заднего размораживателя
(7) Селекторный переключатель впуска

воздуха

(8) Плата цепи переключателя
(9) Трос управления режимами
(10) Трос управления температурой
(11) Лампа

ОБЩЕЕ ОПИСАНИЕ

АС-16

СИСТЕМА HVAC (ОБОГРЕВ, ВЕНТИЛЯЦИЯ И КОНДИЦИОНЕР ВОЗДУХА)

4. УСТРОЙСТВО КОНДИЦИОНИРОВАНИЯ ВОЗДУХА

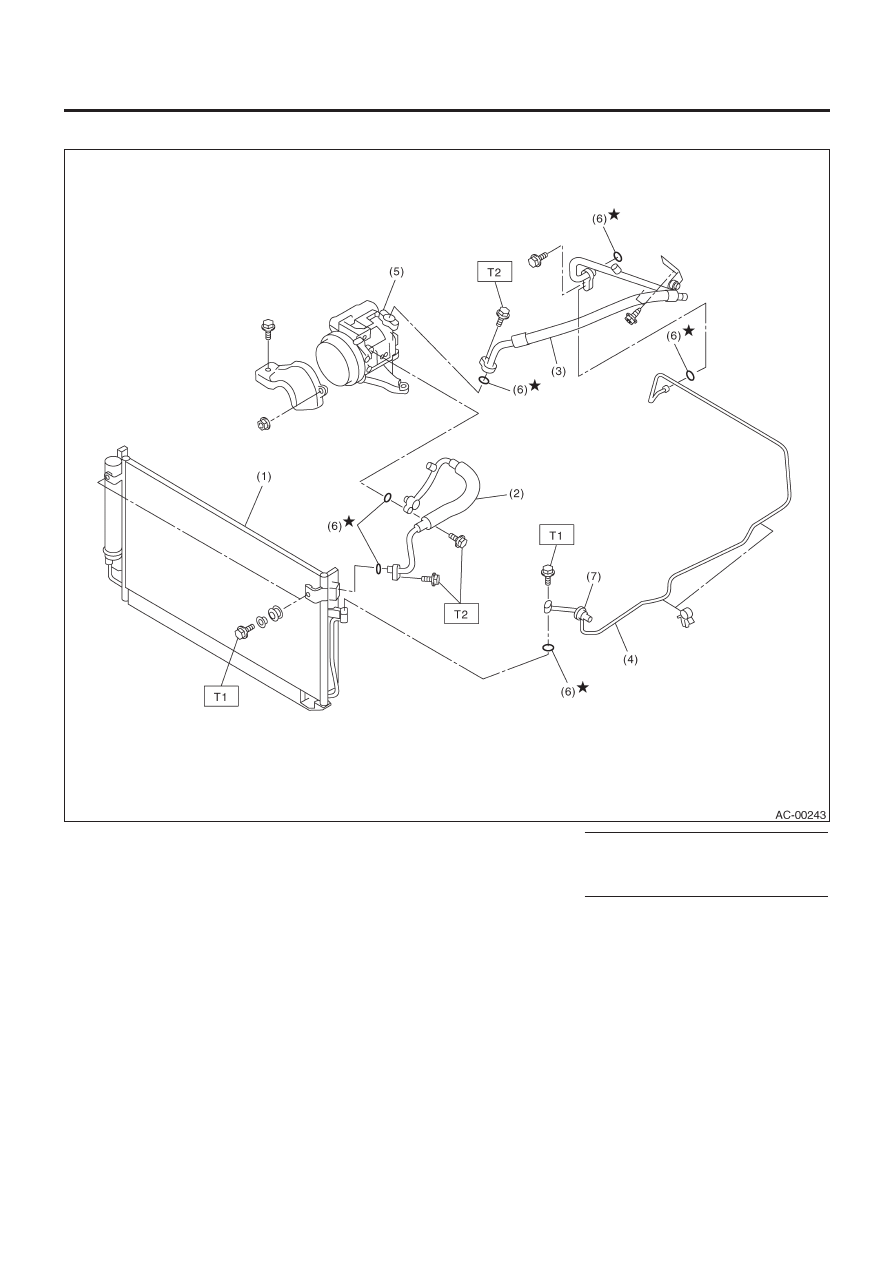

• МОДЕЛЬ LHD

(1) Конденсатор
(2) Шланг высокого давления
(3) Шланг низкого давления
(4) Трубка

(5) Компрессор
(6) Кольцевой уплотнитель
(7) Переключатель тройного давления

Момент затяжки: Н•м (кгс-м, ft-lb)

T1:    7.4 (0.75, 5.4)
T2:     15 (1.5, 10.8)

ОБЩЕЕ ОПИСАНИЕ

АС-17

СИСТЕМА HVAC (ОБОГРЕВ, ВЕНТИЛЯЦИЯ И КОНДИЦИОНЕР ВОЗДУХА)

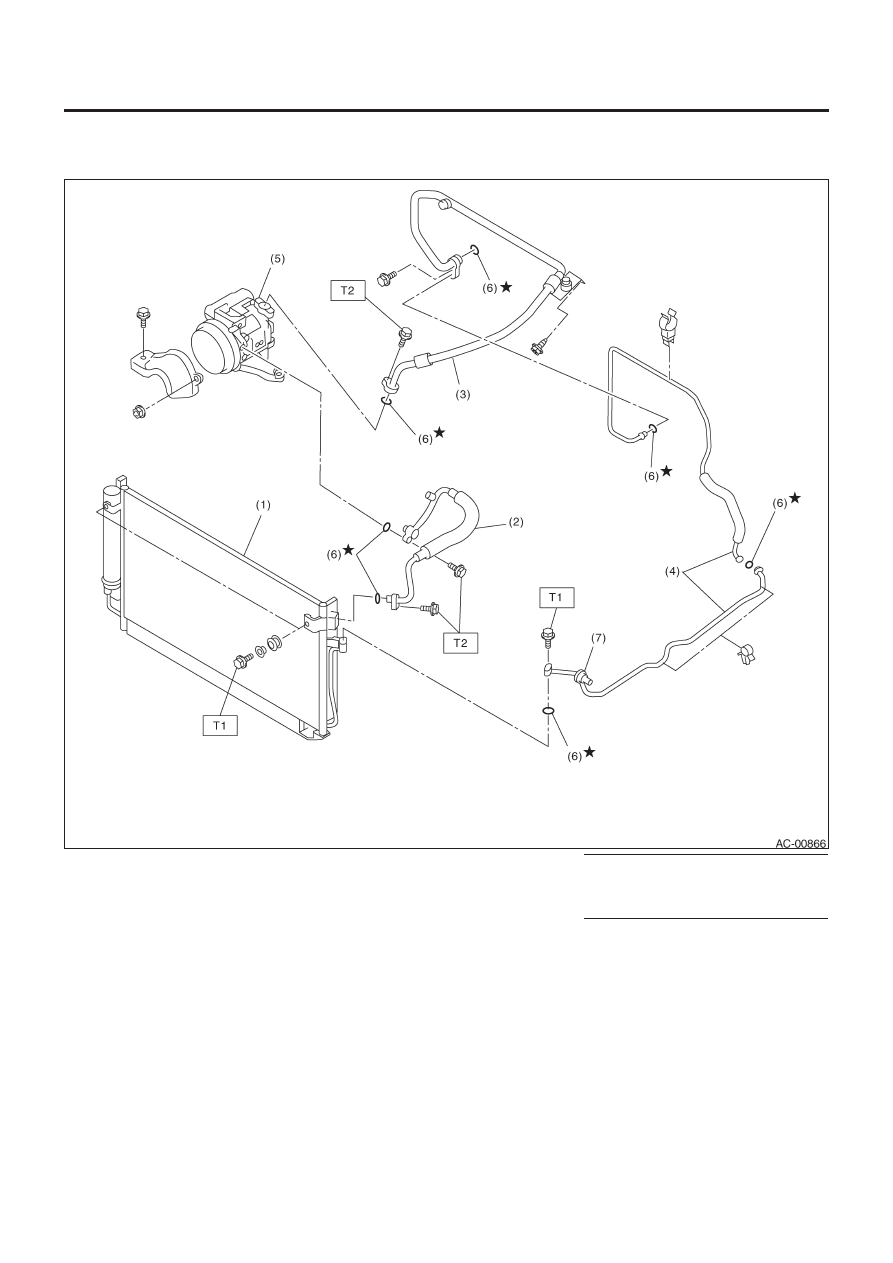

• МОДЕЛЬ RHD

(1) Конденсатор
(2) Шланг высокого давления
(3) Шланг низкого давления
(4) Трубка

(5) Компрессор
(6) Кольцевой уплотнитель
(7) Переключатель тройного давления

Момент затяжки: Н•м (кгс-м, ft-lb)

T1:   7.4 (0.75, 5.4)
T2:    15 (1.5, 10.8)
