ОБЩЕЕ ОПИСАНИЕ

АС-6

СИСТЕМА HVAC (ОБОГРЕВ, ВЕНТИЛЯЦИЯ И КОНДИЦИОНЕР ВОЗДУХА)

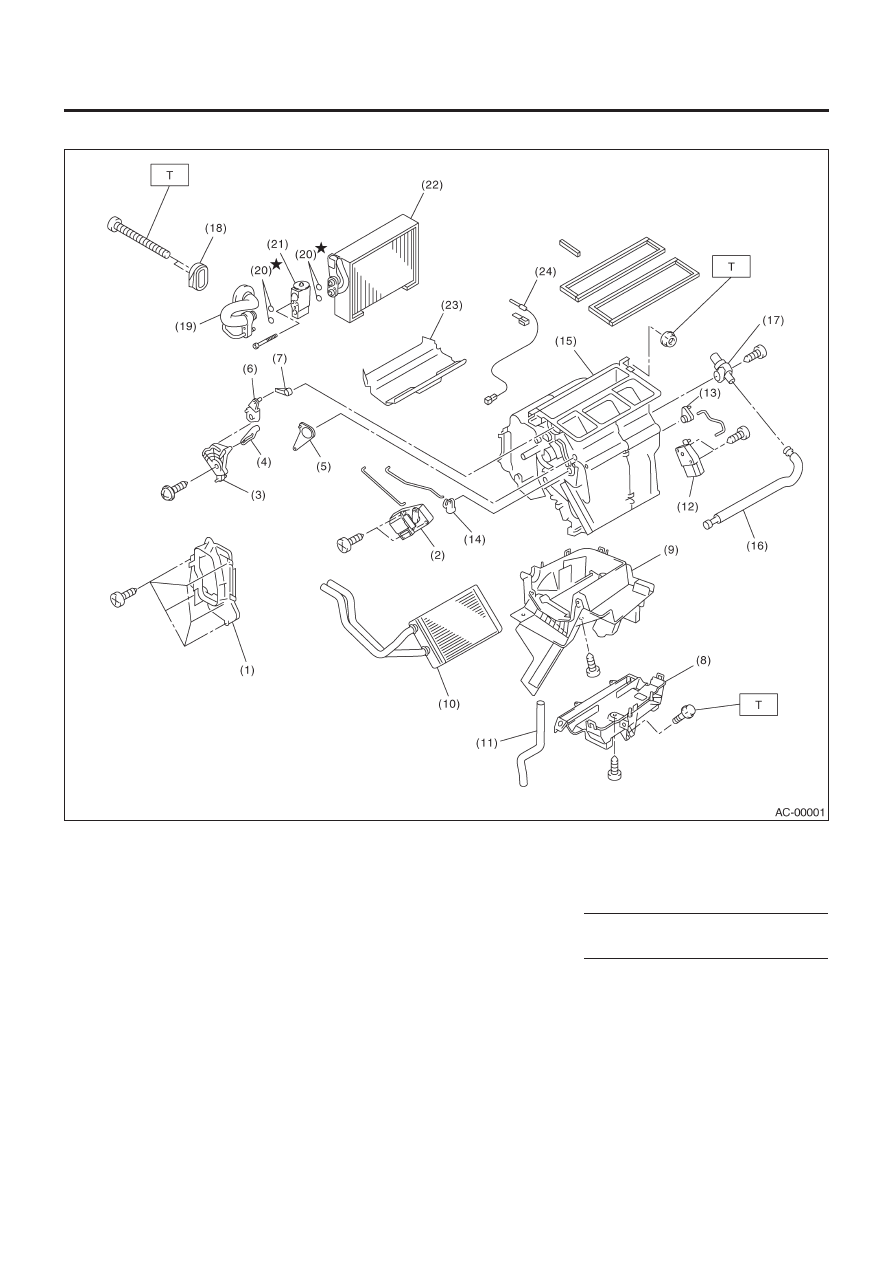

• МОДЕЛЬ RHD С АВТОМАТИЧЕСКИМ КОНДИЦИОНЕРОМ

(1) Крышка испарителя
(2) Пускатель режима
(3) Главный рычаг режима
(4) Рычаг вентиляционной заслонки
(5) Рычаг ножной кулисы (А)
(6) Тяга пускателя режима
(7) Рычаг дефростера
(8) Ножной патрубок
(9) Нижний корпус

(10) Сердечник обогревателя
(11) Шланг слива
(12) Пускатель смеси
(13) Рычажок кулисы смеси
(14) Рычаг ножной кулисы (В)
(15) Верхний корпус
(16) Шланг аспиратора
(17) Аспиратор
(18) Уплотнитель

(19) Трубка охлаждающего устройства
(20) Кольцевой уплотнитель
(21) Расширительный клапан
(22) Испаритель
(23) Облицовка испарителя
(24) Датчик испарителя

Момент затяжки: Н•м (кгс-м, ft-lb)

T:

7.5 (0.76, 5.5)

ОБЩЕЕ ОПИСАНИЕ

АС-7

СИСТЕМА HVAC (ОБОГРЕВ, ВЕНТИЛЯЦИЯ И КОНДИЦИОНЕР ВОЗДУХА)

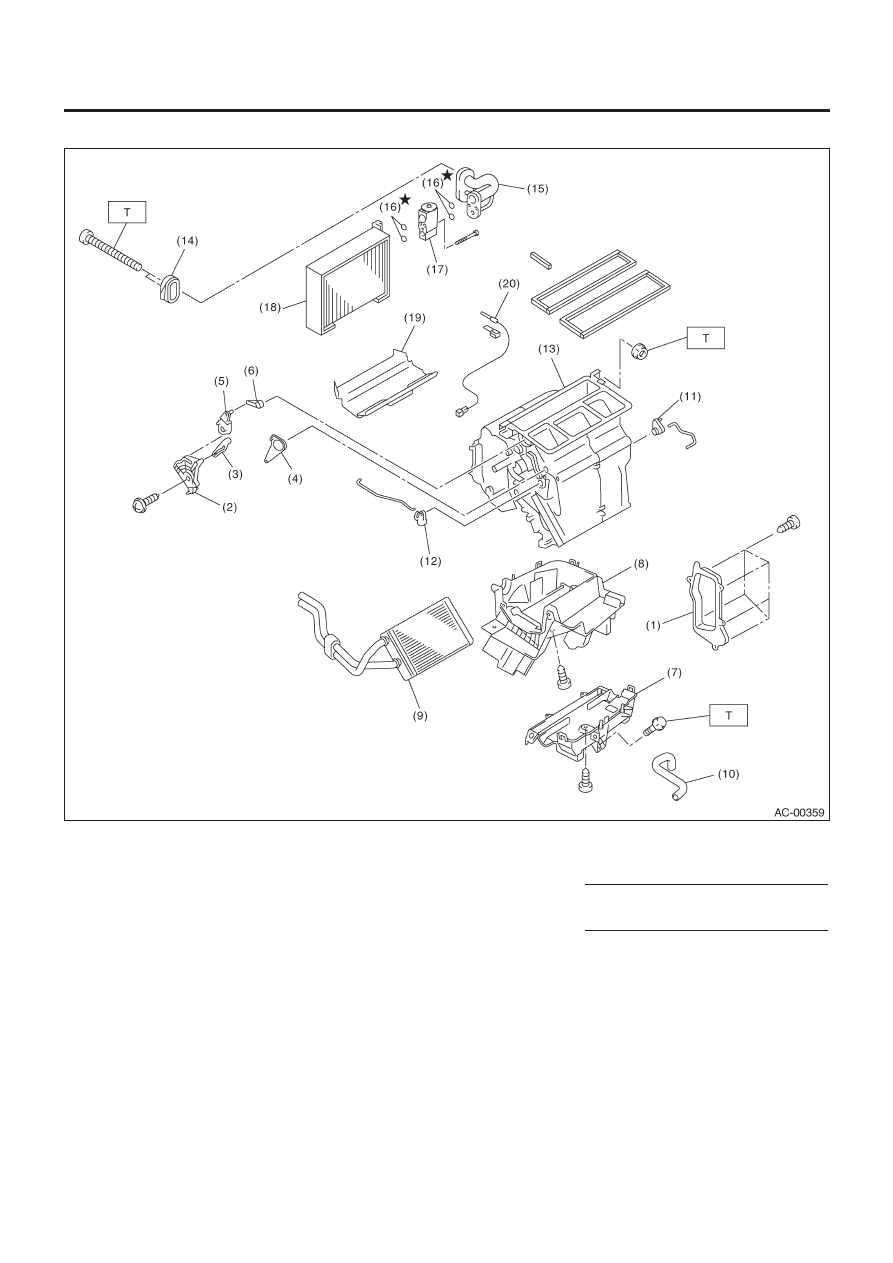

• МОДЕЛЬ LHD С РУЧНЫМ КОНДИЦИОНЕРОМ

(1) Крышка испарителя
(2) Главный рычаг режима
(3) Рычаг вентиляционной заслонки
(4) Рычаг ножной кулисы
(5) Тяга пускателя режима
(6) Рычаг дефростера
(7) Ножной патрубок
(8) Нижний корпус

(9) Сердечник обогревателя
(10) Шланг слива
(11) Рычажок пускателя смеси
(12) Рычаг ножной кулисы
(13) Верхний корпус
(14) Уплотнитель
(15) Трубка охлаждающего устройства
(16) Кольцевой уплотнитель

(17) Расширительный клапан
(18) Испаритель
(19) Облицовка испарителя
(20) Датчик испарителя

Момент затяжки: Н•м (кгс-м, ft-lb)

T:

7.5 (0.76, 5.5)

ОБЩЕЕ ОПИСАНИЕ

АС-8

СИСТЕМА HVAC (ОБОГРЕВ, ВЕНТИЛЯЦИЯ И КОНДИЦИОНЕР ВОЗДУХА)

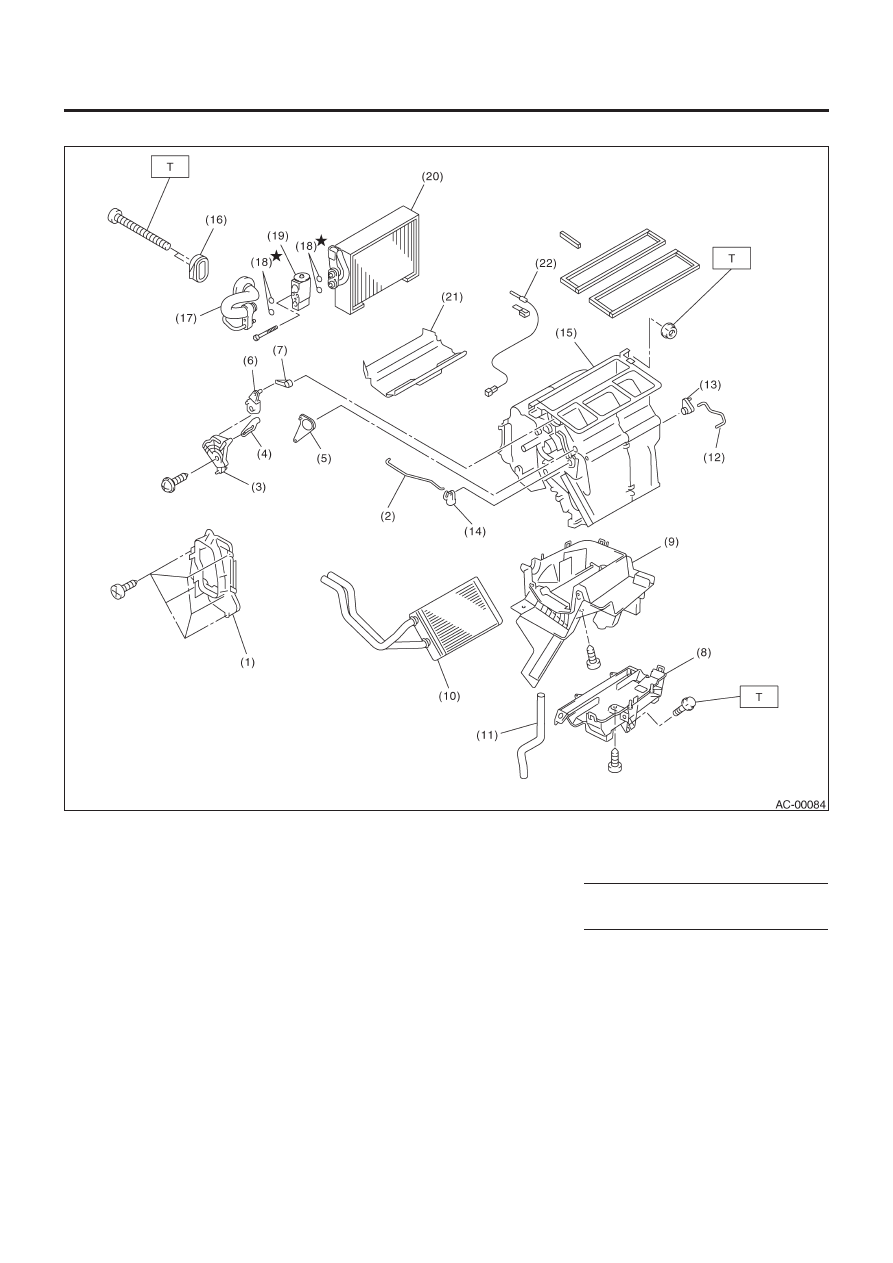

• МОДЕЛЬ RHD С РУЧНЫМ КОНДИЦИОНЕРОМ

(1) Крышка испарителя
(2) Боковая тяга
(3) Рычаг пускателя режима
(4) Рычаг вентиляционной заслонки
(5) Рычаг ножной кулисы
(6) Тяга пускателя режима
(7) Рычаг дефростера
(8) Ножной патрубок
(9) Нижний корпус

(10) Сердечник обогревателя
(11) Шланг слива
(12) Тяга пускателя смеси
(13) Рычажок пускателя смеси
(14) Рычаг ножной кулисы
(15) Верхний корпус
(16) Уплотнитель
(17) Трубка охлаждающего устройства
(18) Кольцевой уплотнитель

(19) Расширительный клапан
(20) Испаритель
(21) Облицовка испарителя
(22) Датчик испарителя

Момент затяжки: Н•м (кгс-м, ft-lb)

T:

7.5 (0.76, 5.5)

ОБЩЕЕ ОПИСАНИЕ

АС-9

СИСТЕМА HVAC (ОБОГРЕВ, ВЕНТИЛЯЦИЯ И КОНДИЦИОНЕР ВОЗДУХА)

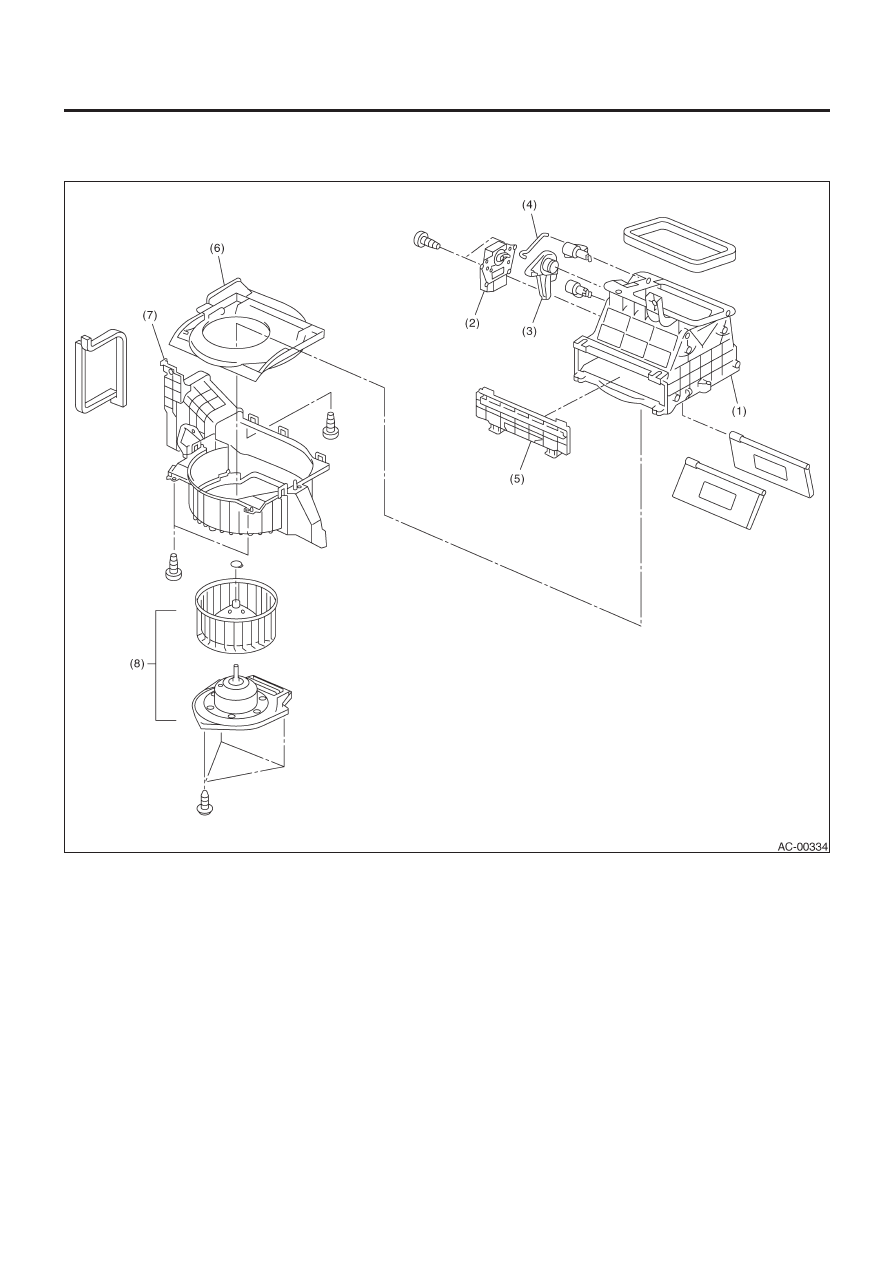

2.  БЛОК МОТОРА ВОЗДУХОДУВКИ

• МОДЕЛЬ LHD С АВТОМАТИЧЕСКИМ КОНДИЦИОНЕРОМ

(1) Верхний корпус
(2) Селекторный пускатель впуска воздуха
(3) Селекторная тяга впуска воздуха

(4) Рычаг тяги
(5) Крышка фильтра
(6) Крышка

(7) Нижний корпус
(8) Устройство мотора воздуходувки
