ОБЩЕЕ ОПИСАНИЕ

АС-2

СИСТЕМА HVAC (ОБОГРЕВ, ВЕНТИЛЯЦИЯ И КОНДИЦИОНЕР ВОЗДУХА)

1. Общее описание

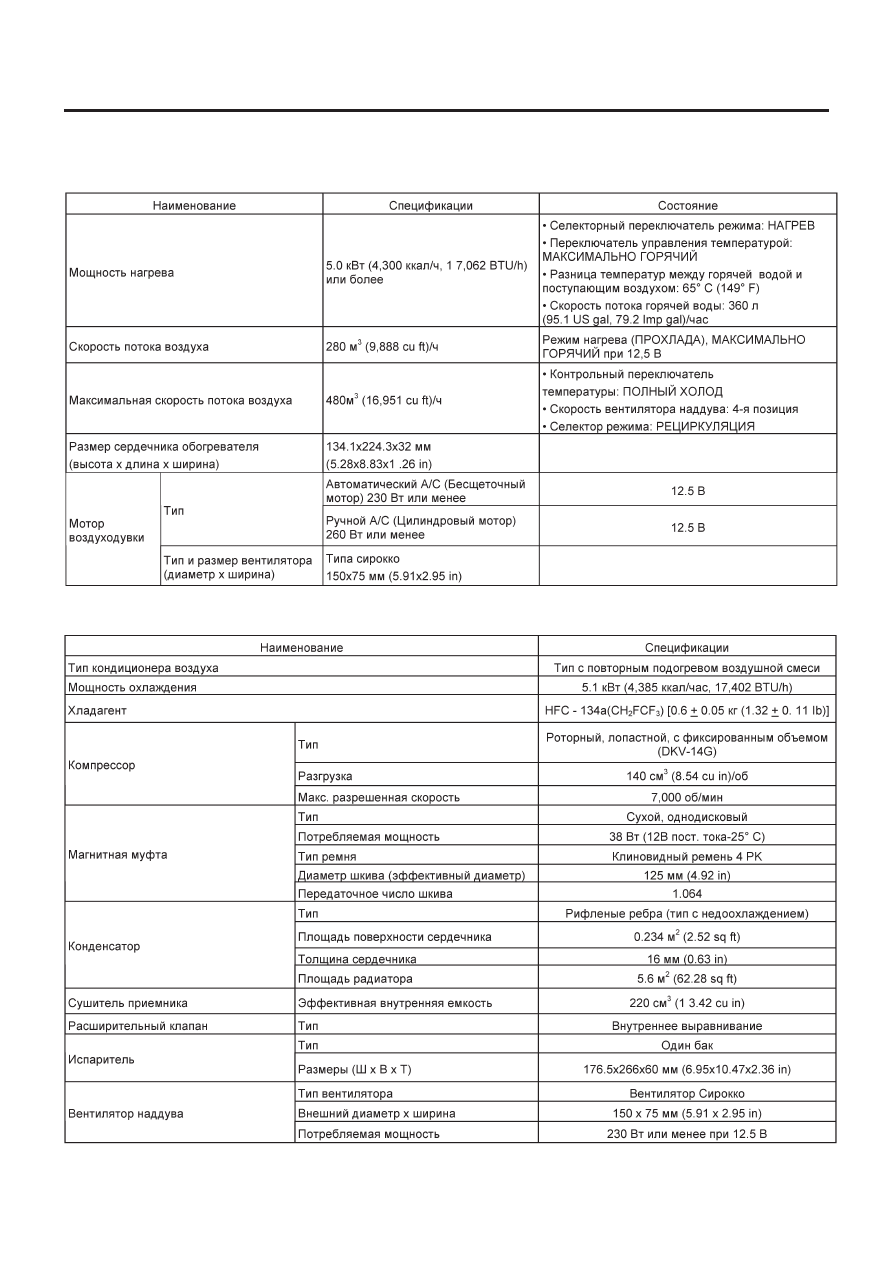

A: СПЕЦИФИКАЦИИ

1. СИСТЕМА ОБОГРЕВА

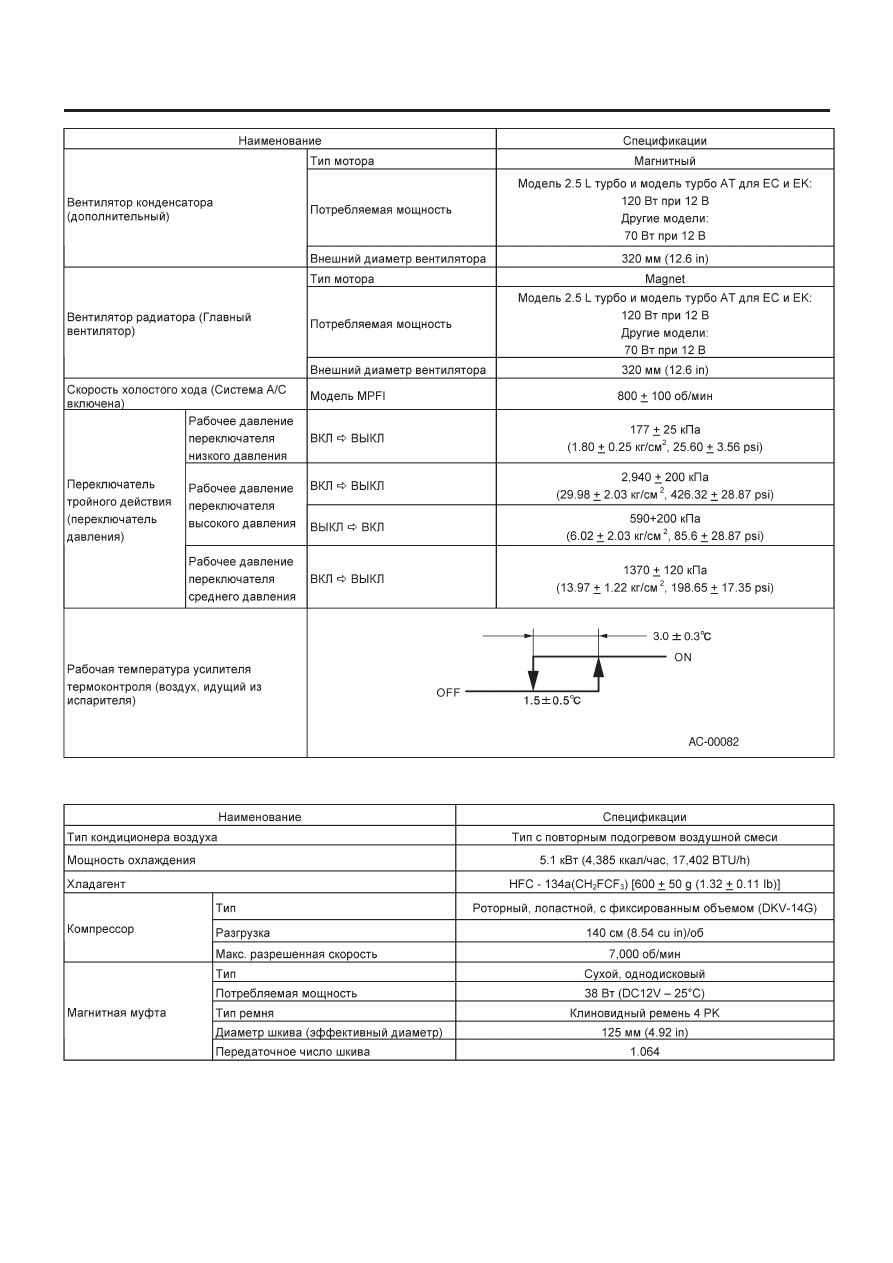

2. СИСТЕМА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА

• МОДЕЛЬ С АВТОМАТИЧЕСКИМ КОНДИЦИОНЕРОМ ВОЗДУХА

ОБЩЕЕ ОПИСАНИЕ

АС-3

СИСТЕМА HVAC (ОБОГРЕВ, ВЕНТИЛЯЦИЯ И КОНДИЦИОНЕР ВОЗДУХА)

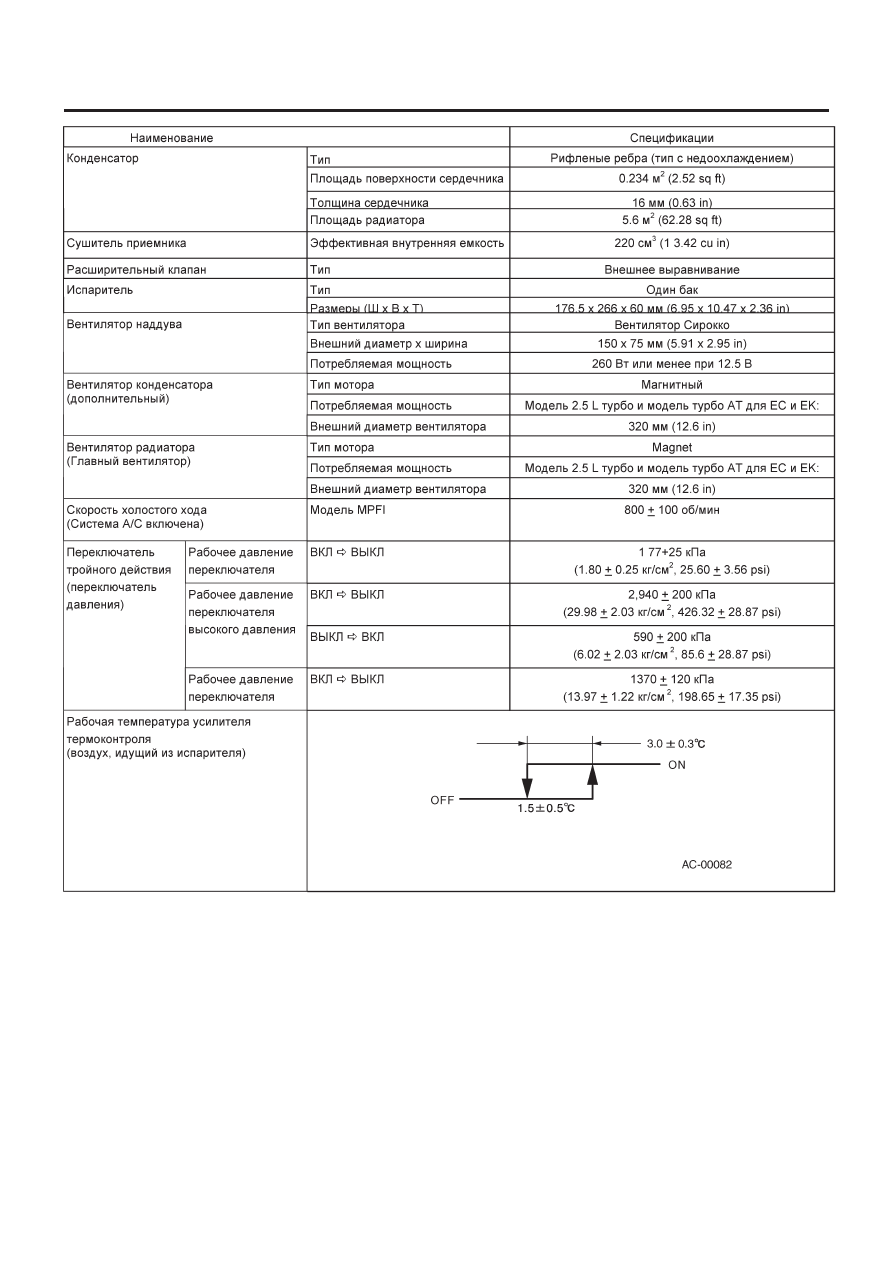

• МОДЕЛЬ С РУЧНЫМ КОНДИЦИОНЕРОМ ВОЗДУХА

ОБЩЕЕ ОПИСАНИЕ

АС-4

СИСТЕМА HVAC (ОБОГРЕВ, ВЕНТИЛЯЦИЯ И КОНДИЦИОНЕР ВОЗДУХА)

ОБЩЕЕ ОПИСАНИЕ

АС-5

СИСТЕМА HVAC (ОБОГРЕВ, ВЕНТИЛЯЦИЯ И КОНДИЦИОНЕР ВОЗДУХА)

B: КОМПОНЕНТ

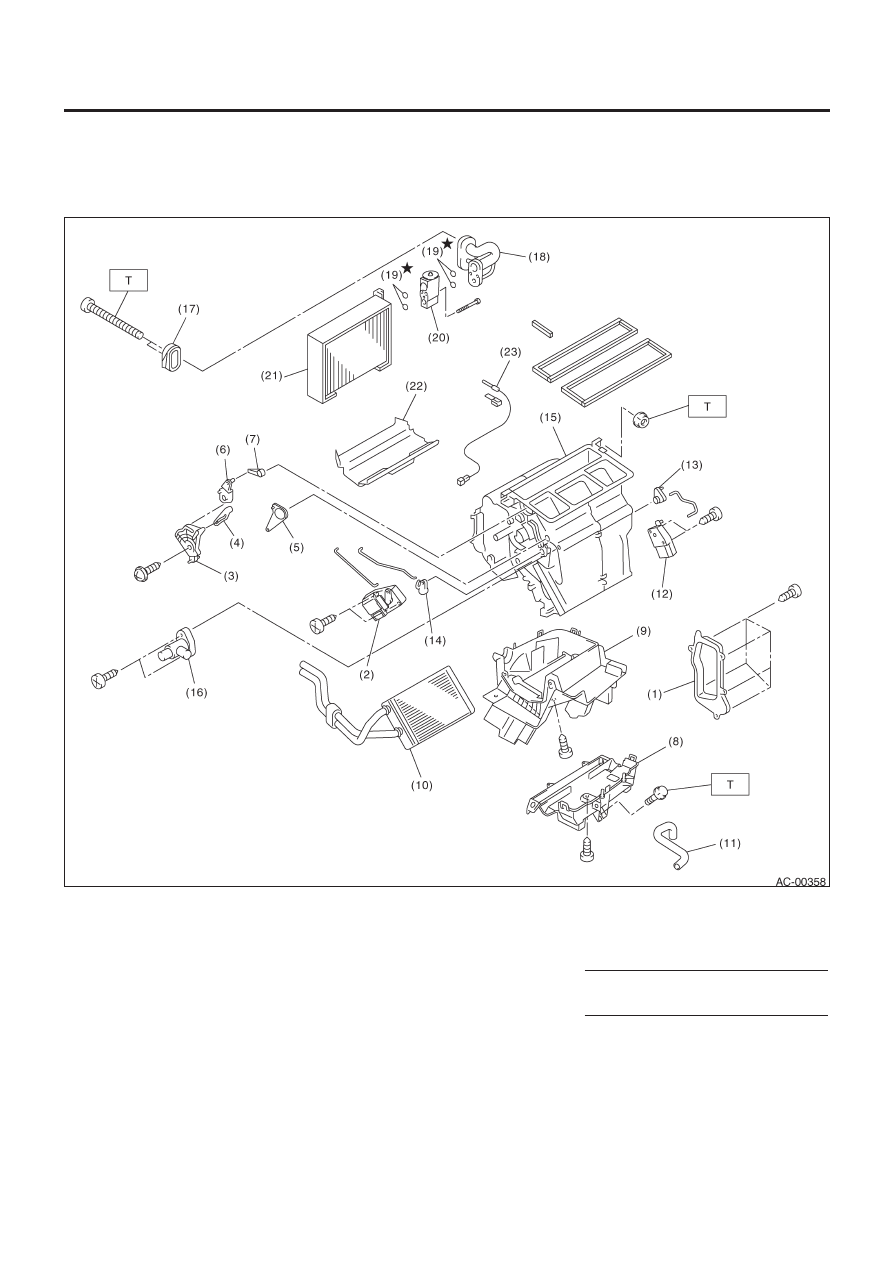

1. ОХЛАЖДАЮЩЕЕ УСТРОЙСТВО ОБОГРЕВАТЕЛЯ

• МОДЕЛЬ LHD С АВТОМАТИЧЕСКИМ КОНДИЦИОНЕРОМ

(1) Крышка испарителя
(2) Пускатель режима
(3) Главный рычаг режима
(4) Рычаг вентиляционной заслонки
(5) Рычаг ножной кулисы
(6) Тяга пускателя режима
(7) Рычаг дефростера
(8) Ножной патрубок
(9) Нижний корпус

(10) Сердечник обогревателя
(11) Шланг слива
(12) Пускатель смеси
(13) Рычажок кулисы смеси
(14) Рычаг ножной кулисы (В)
(15) Верхний корпус
(16) Аспиратор
(17) Уплотнитель
(18) Трубка охлаждающего устройства

(19) Кольцевой уплотнитель
(20) Расширительный клапан
(21) Испаритель
(22) Облицовка испарителя
(23) Датчик испарителя

Момент затяжки: Н•м (кгс-м, ft-lb)

T:

7.5 (0.76, 5.5)
