ОБЩЕЕ ОПИСАНИЕ

BR-14

ТОРМОЗА

10. ПЕДАЛЬ ТОРМОЗА

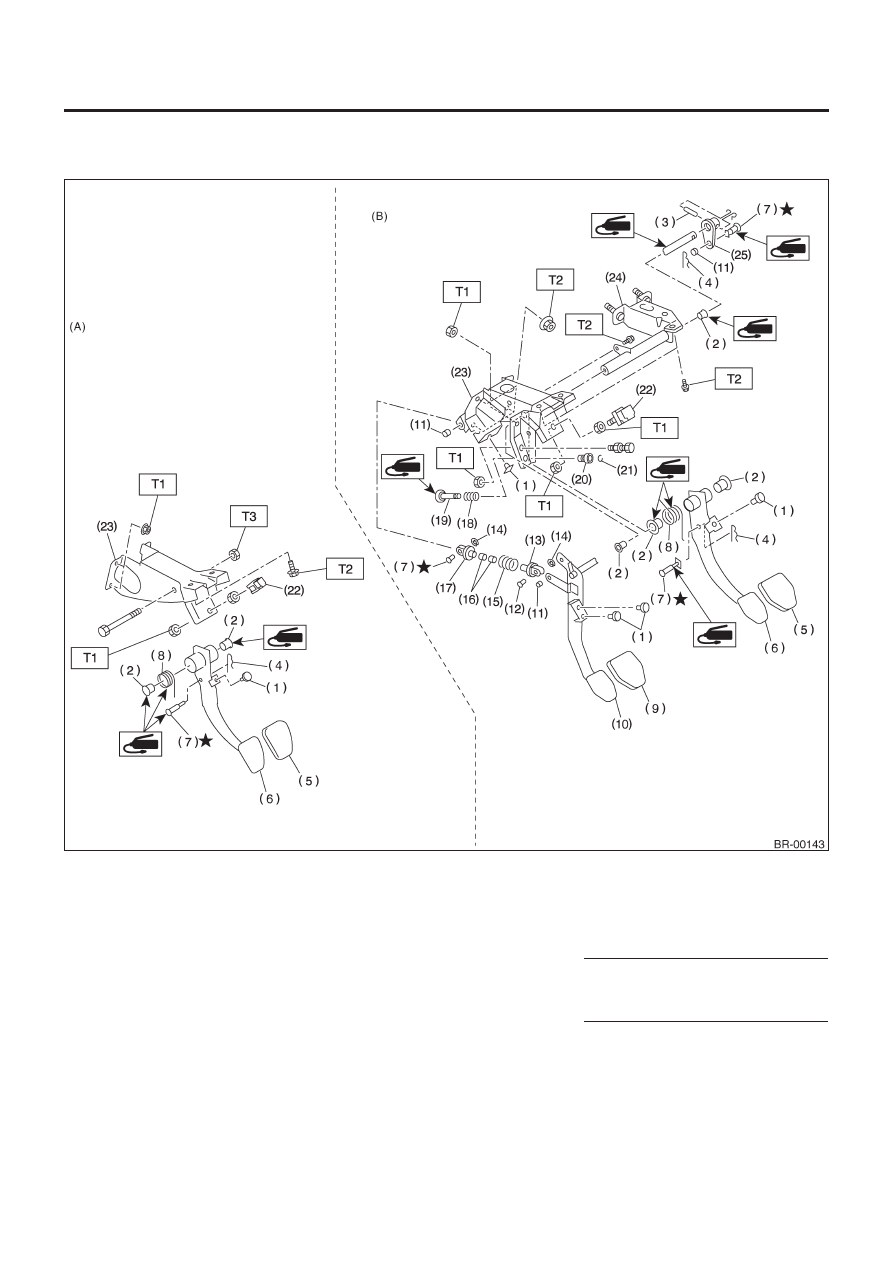

• Модель LHD

(1) Ограничитель
(2) Втулка
(3) Пружинный фиксатор
(4) Обжимочный фиксатор
(5) Накладка педали тормоза
(6) Педаль тормоза
(7) Штифт
(8) Пружина педали тормоза
(9) Накладка педали сцепления
(10) Педаль сцепления

(11) Втулка C
(12) Штифт сцепления
(13) Вспомогательный шток A
(14) Зажим
(15) Вспомогательная пружина
(16) Вспомогательная втулка
(17) Вспомогательный шток B
(18) Пружина S
(19) Шток S
(20) Втулка S

(21) Зажим
(22) Переключатель стоп-сигналов
(23) Кронштейн педали
(24) Кронштейн главного цилиндра муфты
(25) Рычаг

Момент затяжки: Н•м (кгс-м, ft-lb)

T1:

8 (0.8, 5.8)

T2:

18 (1.8, 13.0)

T3:

30 (3.1, 22.4)

(1) Модель АТ

(2) Модель МТ

ОБЩЕЕ ОПИСАНИЕ

BR-15

ТОРМОЗА

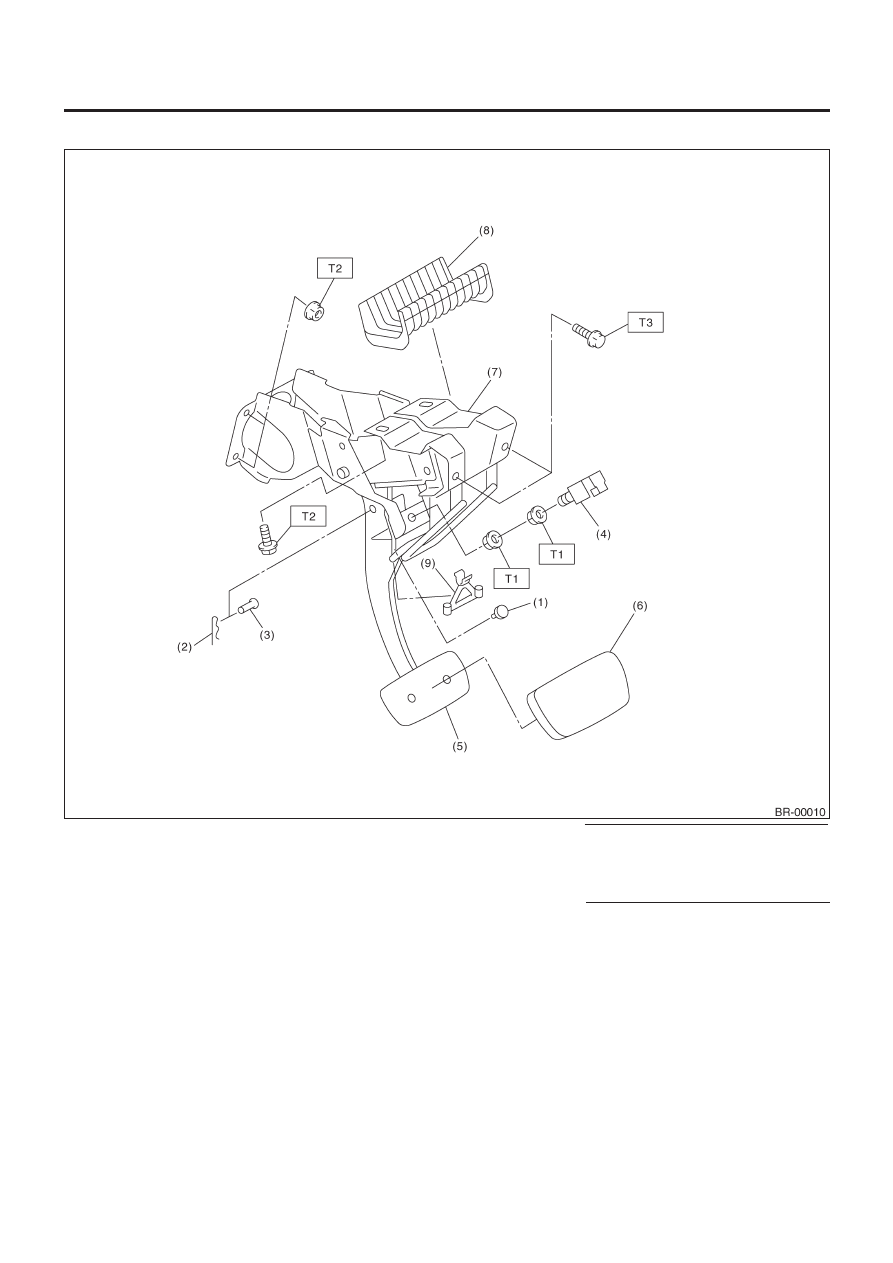

• Модель RHD

(1) Ограничитель
(2) Обжимочный фиксатор
(3) Штифт
(4) Переключатель стоп-сигналов
(5) Педаль тормоза

(6) Накладка педали тормоза
(7) Кронштейн педали тормоза
(8) Крышка
(9) Протектор

Момент затяжки: Н•м (кгс-м, ft-lb)

T1:

8 (0.8,5.8)

T2:

18 (1.8, 13.0)

T3:

33 (3.3,24.3)

ОБЩЕЕ ОПИСАНИЕ

BR-16

ТОРМОЗА

11. ХИЛЛ-ХОЛДЕР

C: ОСТОРОЖНО

• Надевайте рабочую одежду при проведении технического
обслуживания, включая головной убор, защитные очки, и за-
щитную обувь.
• Удаляйте инородные материалы, включая грязь и коррозию
перед удалением, установкой или разборкой компонентов.
• Держите разобранные части в порядке, защищайте их от
пыли и грязи.
• Перед удалением, установкой или разборкой, обязательно
точно выясните суть неполадки. Избегайте ненужного удале-
ния, установки, разборки и замены.
• Следите за тем, чтобы не обжечь руки, поскольку все части
автомобиля нагреваются в ходе работы.
• Используйте фирменное масло, смазку и т.д. SUBARU, или
эквивалент. Не смешивайте масло, смазку и т.д. разной гра-
дации или разных производителей.
• Обязательно затягивайте фиксаторы, включая болты и гай-
ки с указанным усилием.
• Размещайте домкраты или стояки безопасности под соот-
ветствующими местами.
• Вращающиеся и скользящие части должны покрываться
смазкой перед сборкой.
• Перед установкой кольцевых уплотнителей или обжимоч-
ных колец нанесите достаточное количество смазки во избе-
жание повреждения или деформации.
• Перед фиксацией детали в тисках помещайте между дета-
лью и тисками прокладочные материалы, такие как деревян-
ные блоки, алюминиевые пластины или грубую ткань.
• Не допускайте попадания жидкости на кузов. Если жид-
кость попала на кузов, смойте ее водой.

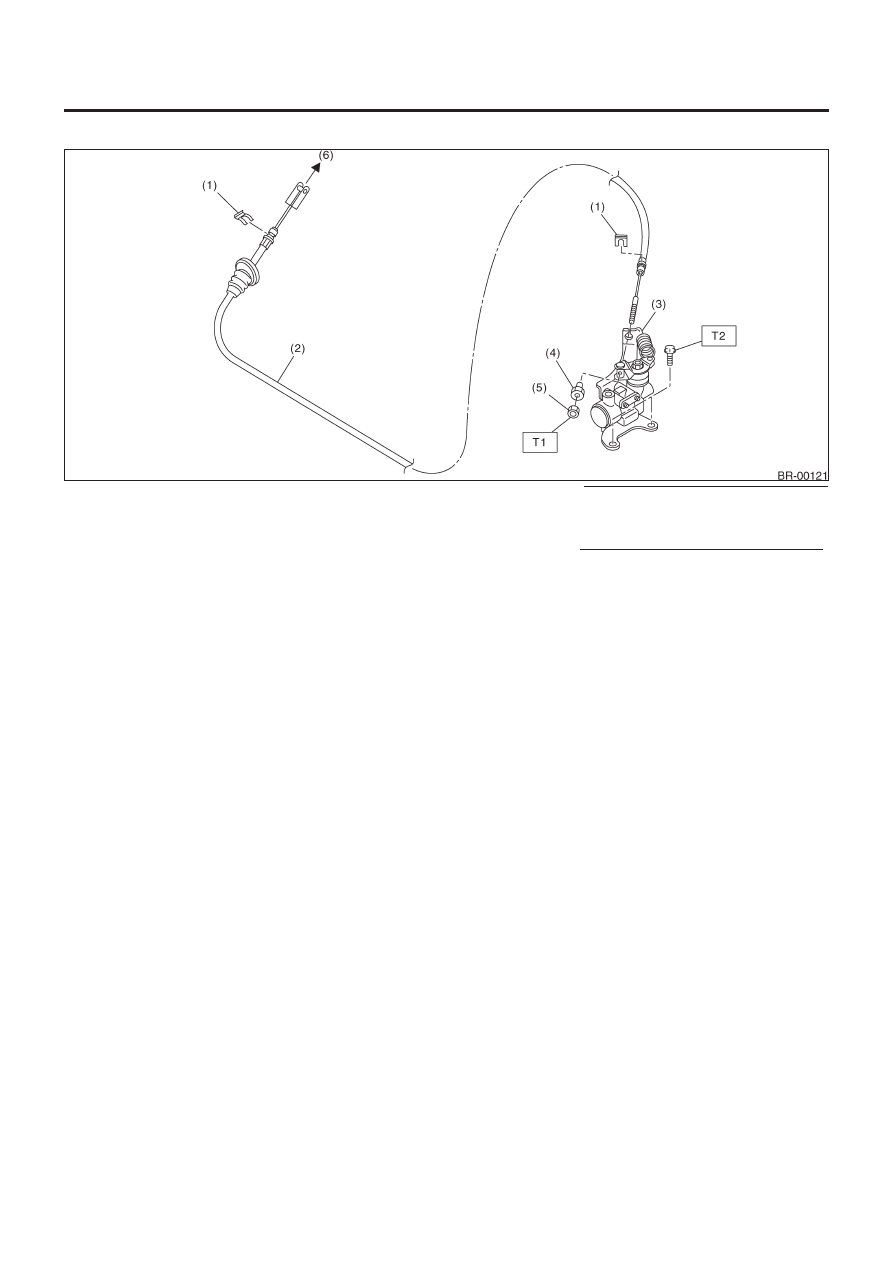

(1) Зажим
(2) Трос PHV
(3) PHV (клапан удержания давления)

(4) Регулировочная гайка
(5) Запорная гайка
(6) К педали сцепления

Момент затяжки: Н•м (кгс-м, ft-lb)

T1:    3.5 (0.35, 2.5)
T2:     18 (1.8, 13.0)

ОБЩЕЕ ОПИСАНИЕ

BR-17

ТОРМОЗА

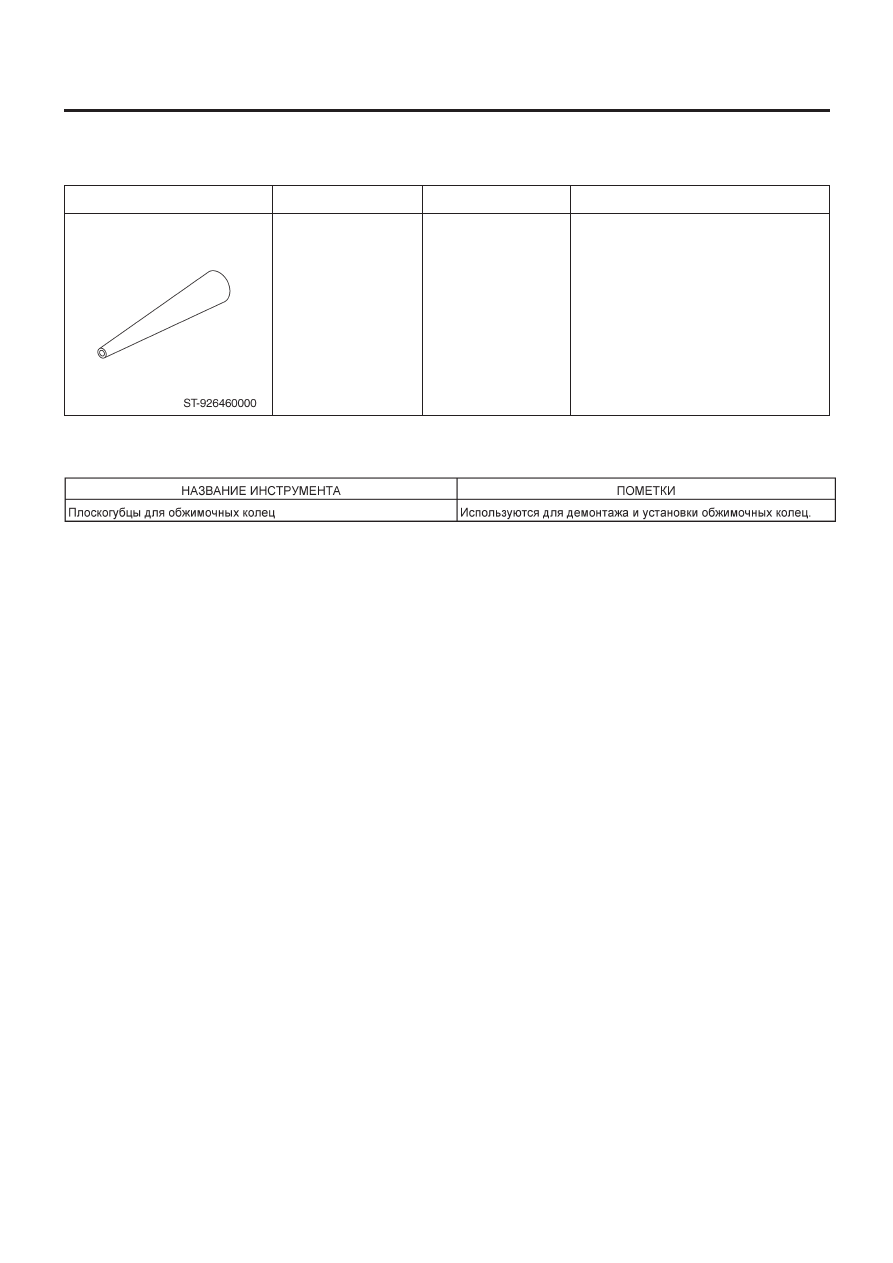

D:  ПОДГОТОВИТЕЛЬНЫЕ ИНСТРУМЕНТЫ

1. СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ

2. ИНСТРУМЕНТЫ ОБЩЕГО НАЗНАЧЕНИЯ

ИЛЛЮСТРАЦИЯ

НОМЕР ИНСТРУМЕНТА

926460000

АДАПТЕР КОЛЕСНОГО
ЦИЛИНДРА 3/4"

Используется для установки стакана на
поршень колесного цилиндра
(Размер 3/4").

ОПИСАНИЕ

ПОМЕТКИ
