Subaru Forester (2004 год). Руководство - часть 630

ОБЩЕЕ ОПИСАНИЕ

BR-10

ТОРМОЗА

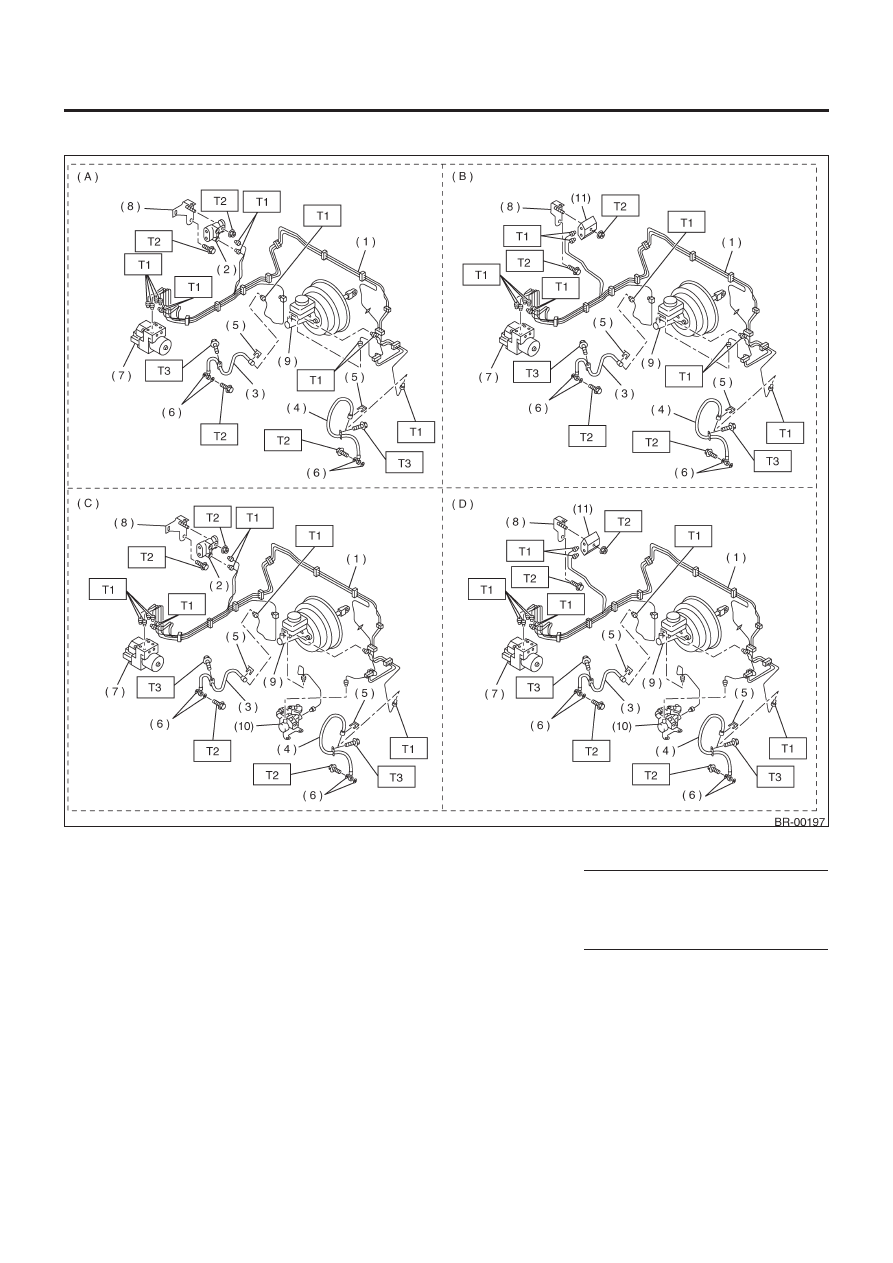

6.   ПЕРЕДНИЕ ТОРМОЗНЫЕ ТРУБКИ И ШЛАНГИ ДЛЯ МОДЕЛИ LHD

(1) Устройство трубки переднего тормоза
(2) Распределительный клапан
(3) Передний правый тормозной шланг
(4) Передний левый тормозной шланг
(5) Зажим
(6) Прокладка

(7) Модуль управления ABS и узел у

правления гидравликой (ABSCMиH/U)

(8) Кронштейн
(9) Главный цилиндр
(10) Хилл-холдер
(11) Двухсторонний коннектор

Момент затяжки: Н•м (кгс-м, ft-lb)

T1:   15 (1.5,10.8)
T2:   18 (1.8, 13.0)
T3:   33 (3.4, 24.3)

(A) Модель с задним барабанным тормозом
(B) Модель с задним дисковым тормозом

(C) Модель с задним барабанным

тормозом (с хилл-холдером)

(D) Модель с задним дисковым тормозом

(с хилл-холдером)

ОБЩЕЕ ОПИСАНИЕ

BR-11

ТОРМОЗА

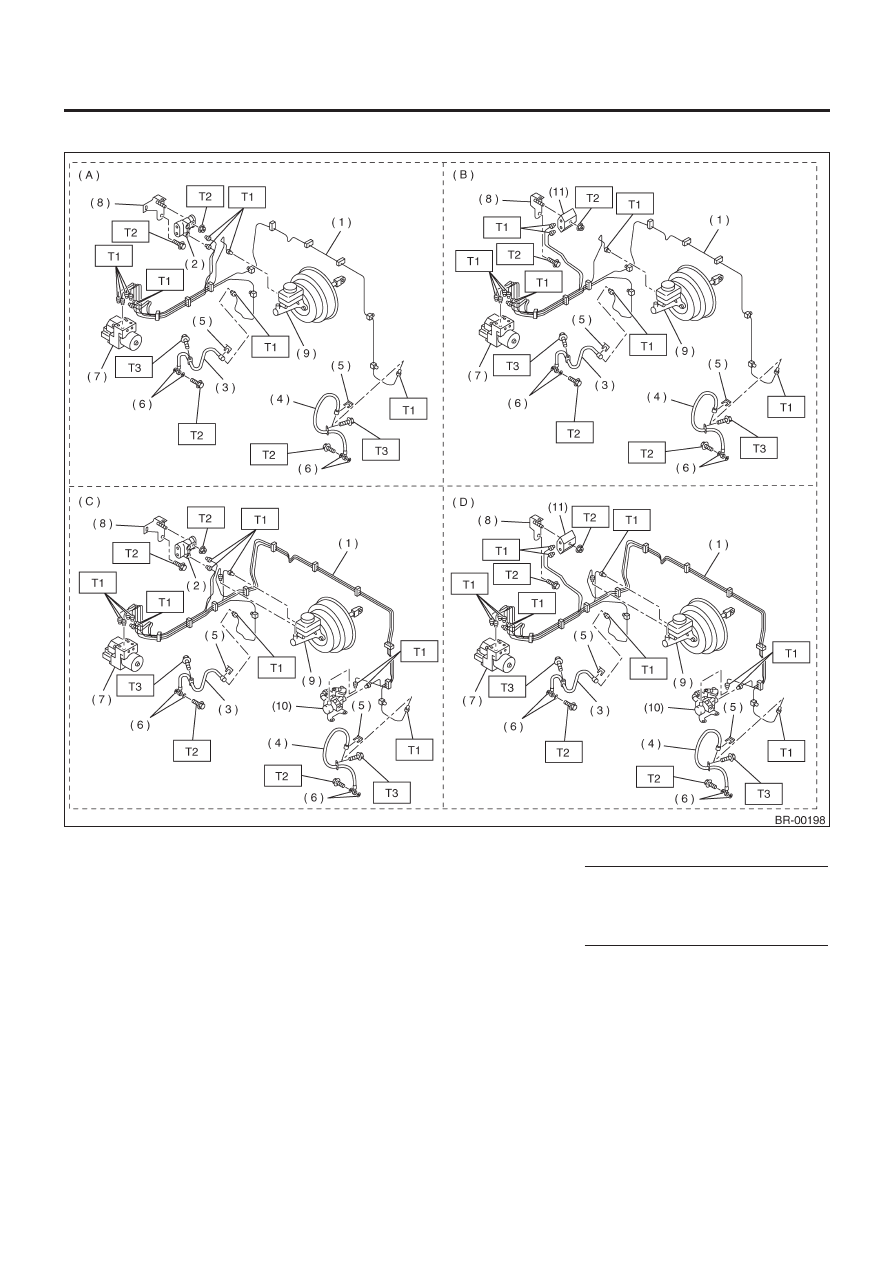

7.   ПЕРЕДНИЕ ТОРМОЗНЫЕ ТРУБКИ И ШЛАНГИ ДЛЯ МОДЕЛИ RHD

(1) Устройство трубки переднего тормоза
(2) Распределительный клапан
(3) Передний правый тормозной шланг
(4) Передний левый тормозной шланг
(5) Зажим
(6) Прокладка

(7) Модуль управления ABS и узел

управления гидравликой (ABSCMиH/U)

(8) Кронштейн
(9) Главный цилиндр
(10) Хилл-холдер
(11) Двухсторонний коннектор

Момент затяжки: Н•м (кгс-м, ft-lb)

T1:   15 (1.5, 10.8)
T2:   18 (1.8, 13.0)
T3:   33 (3.4, 24.3)

(А) Модель с задним барабанным тормозом
(В) Модель с задним дисковым тормозом

(С) Модель с задним барабанным

тормозом (с хилл-холдером)

(D) Модель с задним дисковым тормозом

(с хилл-холдером)

ОБЩЕЕ ОПИСАНИЕ

BR-12

ТОРМОЗА

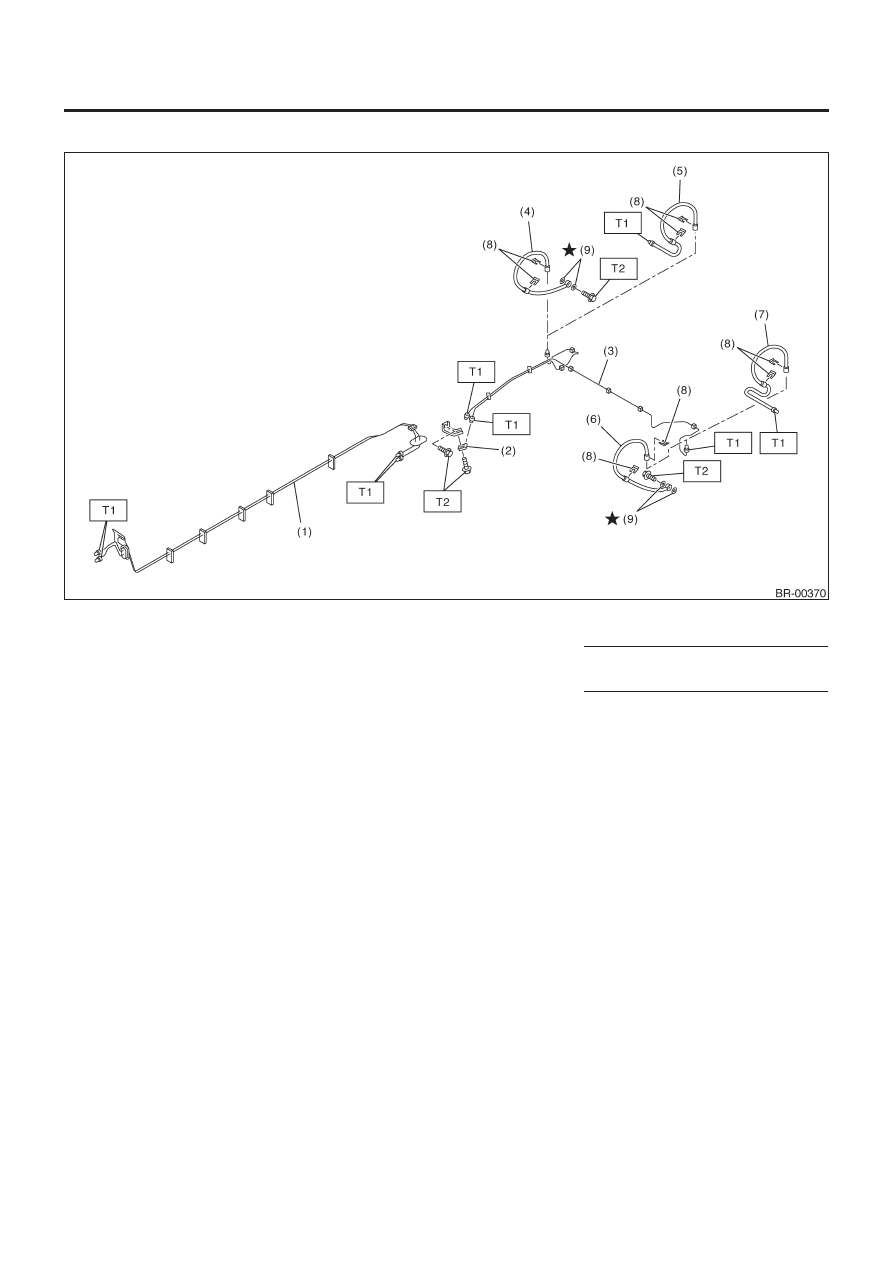

8. ЦЕНТРАЛЬНЫЕ И ЗАДНИЕ ТОРМОЗНЫЕ ТРУБКИ И ШЛАНГИ

(1) Устройство центральной тормозной

трубки

(2) Двухсторонний коннектор
(3) Устройство задней тормозной трубки
(4) Задний правый тормозной шланг

(модель с дисковыми тормозами)

(5) Задний правый тормозной шланг

(модель с барабанными тормозами)

(6) Задний левый тормозной шланг

(модель с дисковыми тормозами)

(7) Задний левый тормозной шланг

(модель с барабанными тормозами)

(8) Зажим
(9) Прокладка

Момент затяжки: Н•м (кгс-м, ft-lb)

T1:   15 (1.5, 10.8)
T2:   18 (1.8, 13.0)

ОБЩЕЕ ОПИСАНИЕ

BR-13

ТОРМОЗА

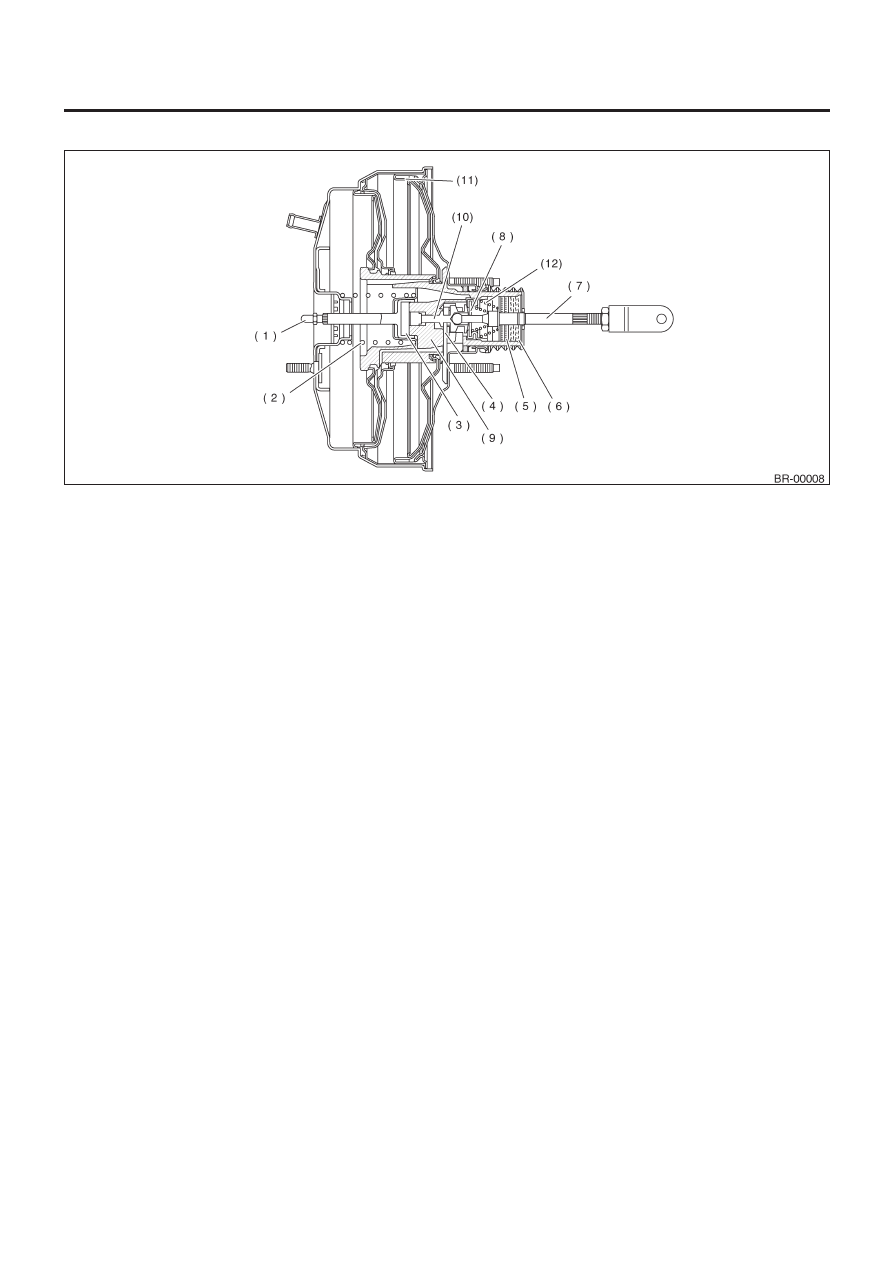

9. УСИЛИТЕЛЬ ТОРМОЗОВ

(1) Нажимная штанга
(2) Возвратная пружина
(3) Диск включения
(4) Ключ

(5) Фильтр
(6) Глушитель
(7) Рабочий шток
(8) Тарельчатый клапан

(9) Корпус клапана
(10) Скальчатый клапан
(11) Пластина диафрагмы
(12) Возвратная пружина клапана
