ОБЩЕЕ ОПИСАНИЕ

BR-2

ТОРМОЗА

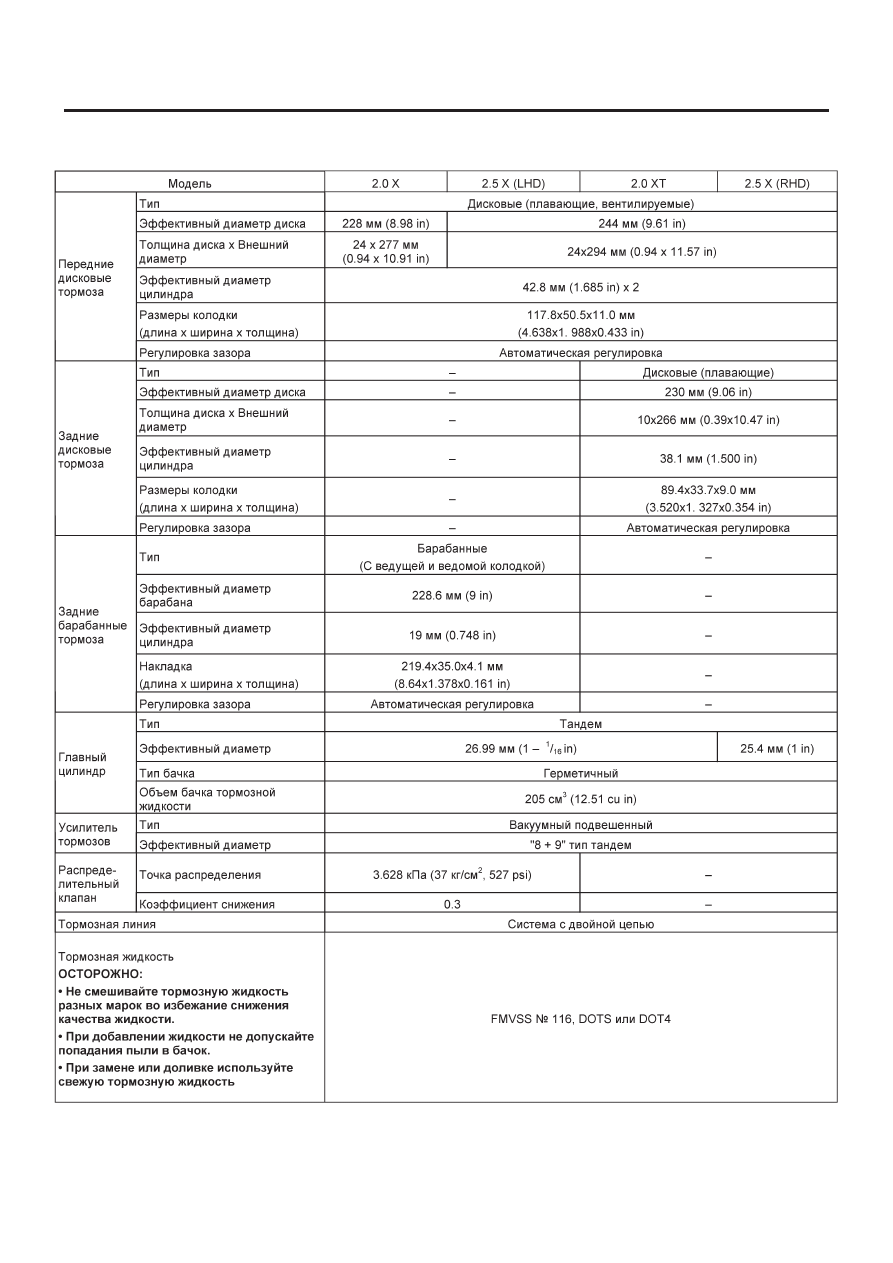

1. Общее описание
A: СПЕЦИФИКАЦИИ

ПРИМЕЧАНИЕ:
Для информации о спецификации стояночного тормоза см. раздел "PB ". <См. PB-2, СПЕЦИФИКАЦИИ, Общее описание.>

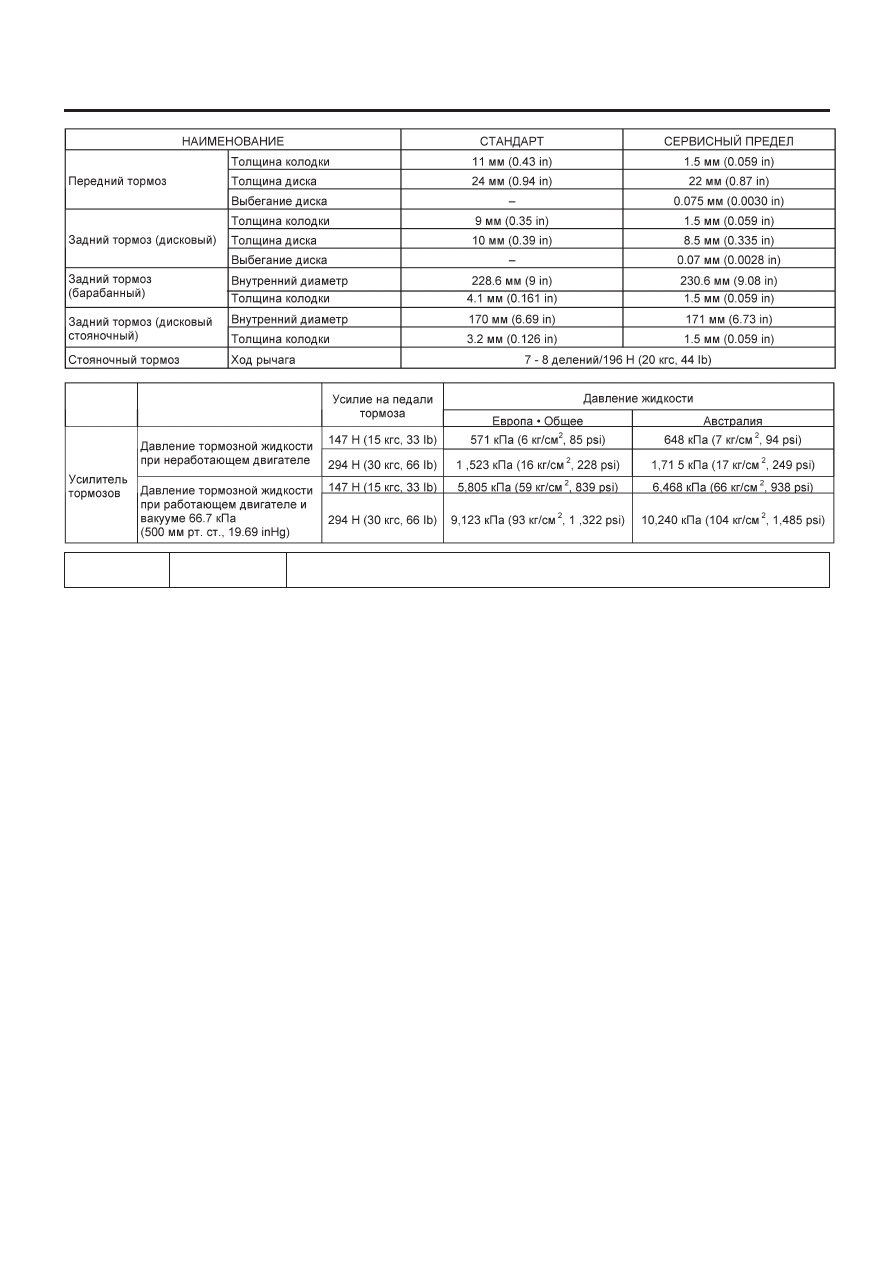

ОБЩЕЕ ОПИСАНИЕ

BR-3

ТОРМОЗА

Педаль тормоза       Свободный ход

0.5 – 2.0 мм (0.02 – 0.08 in)

Нажатие на накладку педали тормоза с усилием менее 10 Н (1 кгс, 2 Ib).

ОБЩЕЕ ОПИСАНИЕ

BR-4

ТОРМОЗА

B: КОМПОНЕНТ

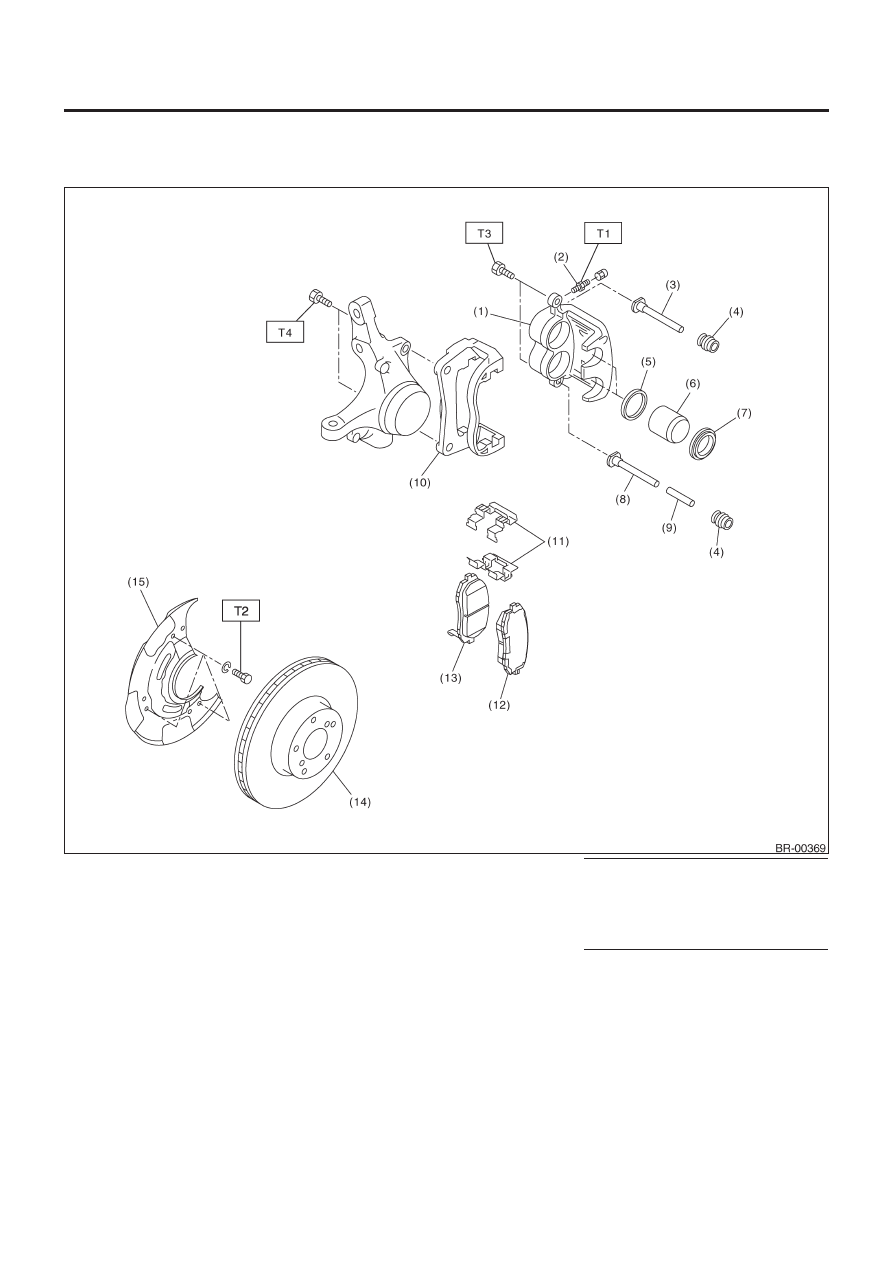

1.  ПЕРЕДНИЕ ДИСКОВЫЕ ТОРМОЗА (ЕВРОПА  *  ОБЩАЯ МОДЕЛЬ)

(1) Корпус суппорта
(2) Винт сброса воздуха
(3) Направляющий фиксатор (зеленый)
(4) Чехол фиксатора
(5) Уплотнитель поршня
(6) Поршень
(7) Чехол поршня
(8) Запорный палец (желтый)

(9) Втулка
(10) Суппорт
(11) Фиксатор колодки
(12) Колодка (Внешняя)
(13) Колодка (Внутренняя)
(14) Дисковый ротор
(15) Крышка диска

Момент затяжки: Н•м (кгс-м, ft-lb)

T1:

8 (0.8, 5.8)

T2:     18 (1.8, 13.0)
T3:    37 (3.8, 27.5)
T4:

80 (8.2, 59)

ОБЩЕЕ ОПИСАНИЕ

BR-5

ТОРМОЗА

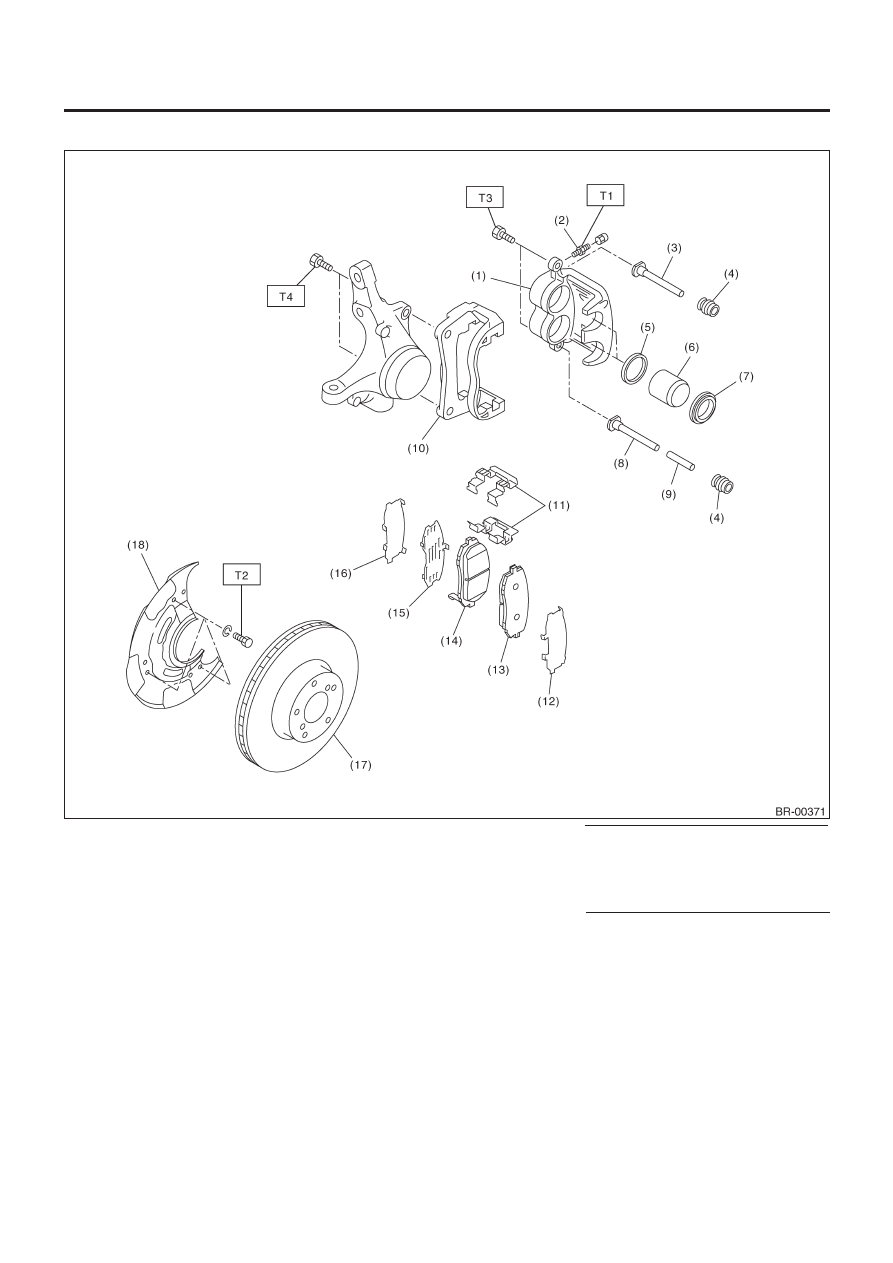

2.  ПЕРЕДНИЕ ДИСКОВЫЕ ТОРМОЗА (АВСТРАЛИЙСКАЯ МОДЕЛЬ)

(1) Корпус суппорта
(2) Винт сброса воздуха
(3) Направляющий фиксатор (зеленый)
(4) Чехол фиксатора
(5) Уплотнитель поршня
(6) Поршень
(7) Чехол поршня
(8) Запорный палец (желтый)
(9) Втулка

(10) Суппорт
(11) Фиксатор колодки
(12) Внешняя прокладка
(13) Колодка (Внешняя)
(14) Колодка (Внутренняя)
(15) Прокладка с резиновым покрытием
(16) Внутренняя прокладка
(17) Дисковый ротор
(18) Крышка диска

Момент затяжки: Н•м (кгс-м, ft-lb)

T1:

8 (0.8, 5.8)

T2:    18 (1.8, 13.0)
T3:

37 (3.8, 27.5)

T4:

80 (8.2, 59)
