Subaru Forester (2004 год). Руководство - часть 626

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

ABS-168

ABS (ДИАГНОСТИКА)

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

ABS-169

ABS (ДИАГНОСТИКА)

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

ABS-170

ABS (ДИАГНОСТИКА)

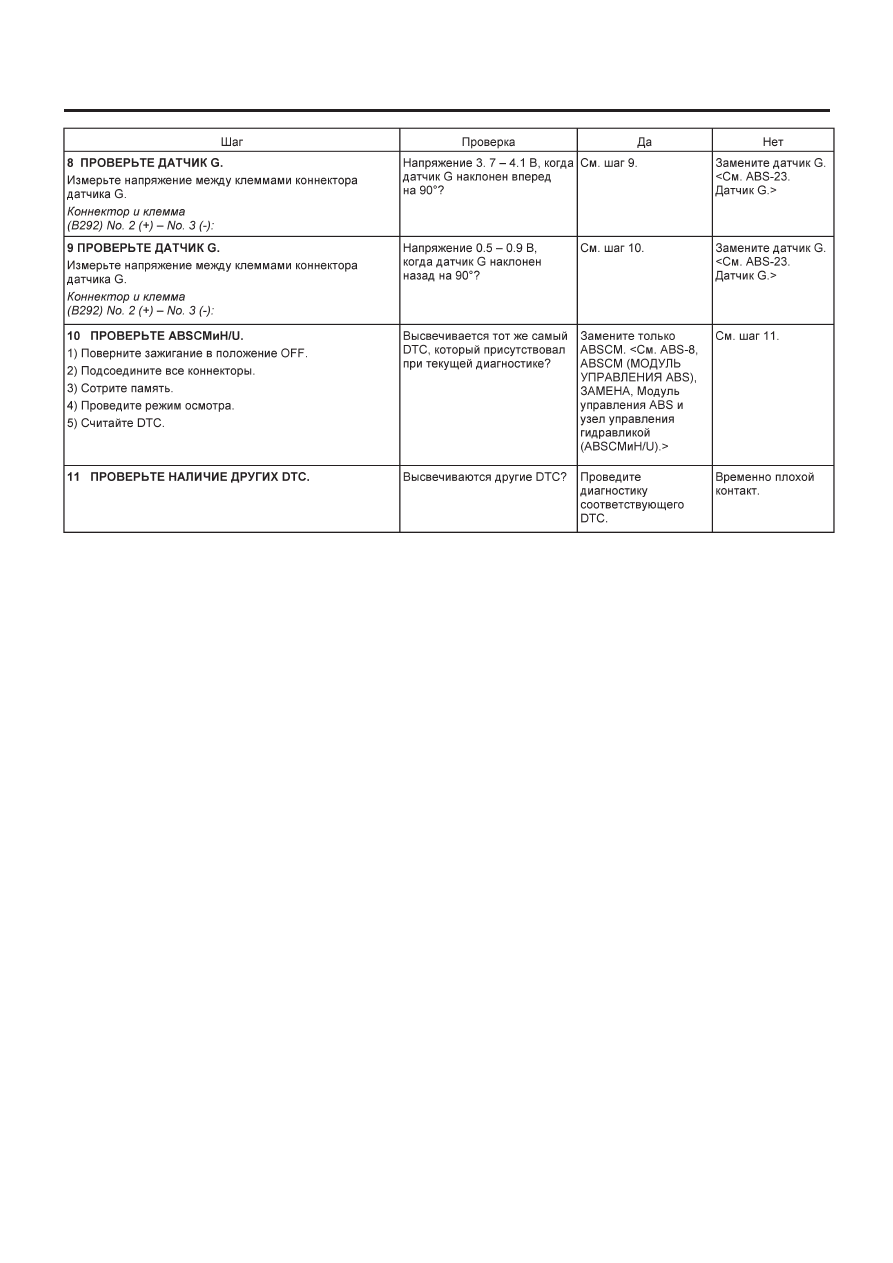

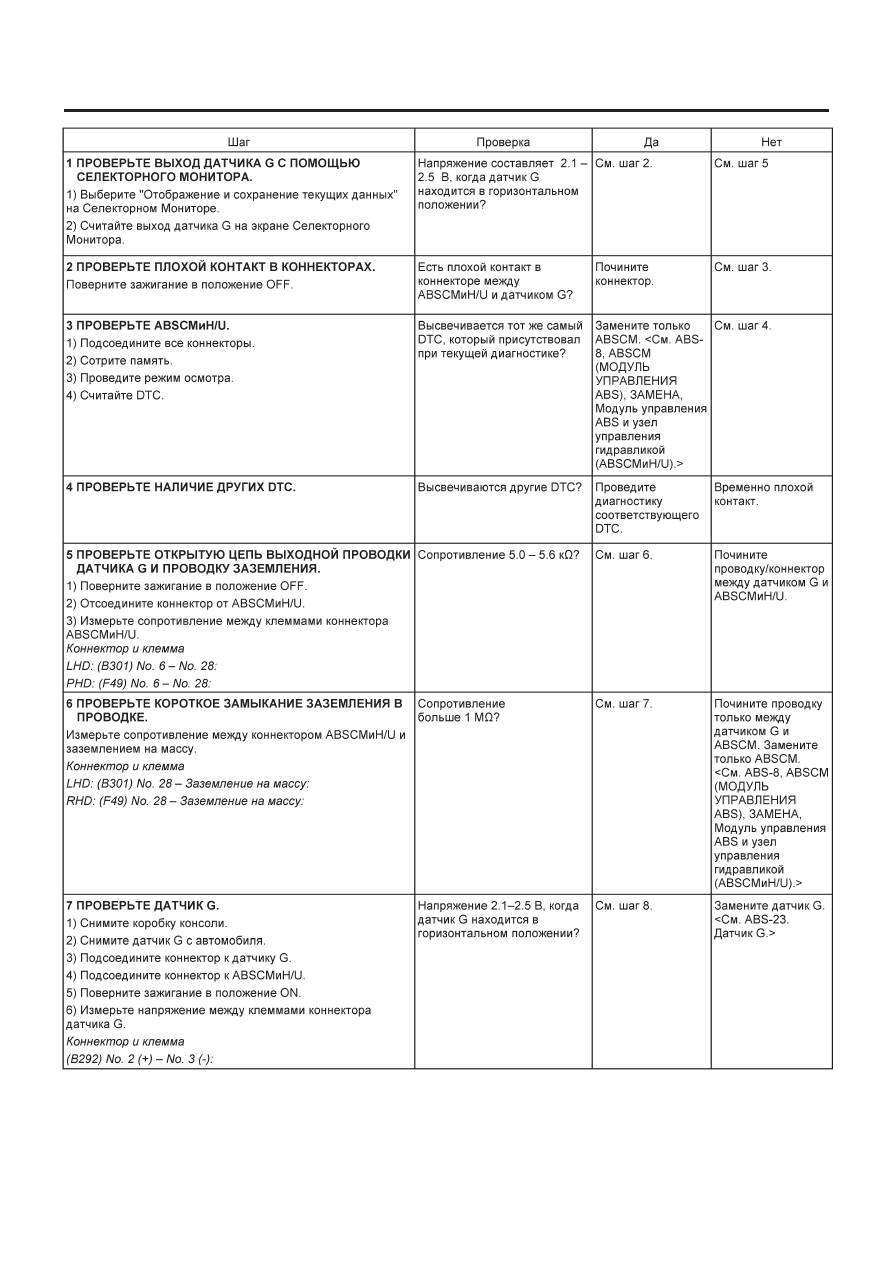

AH: DTC 56 ОПРЕДЕЛЕНИЕ ЗАЛИПАНИЯ ДАТЧИКА G

ДИАГНОЗ:
Неверное выходное напряжение датчика G

СИМПТОМ НЕПОЛАДКИ:
ABS не работает.

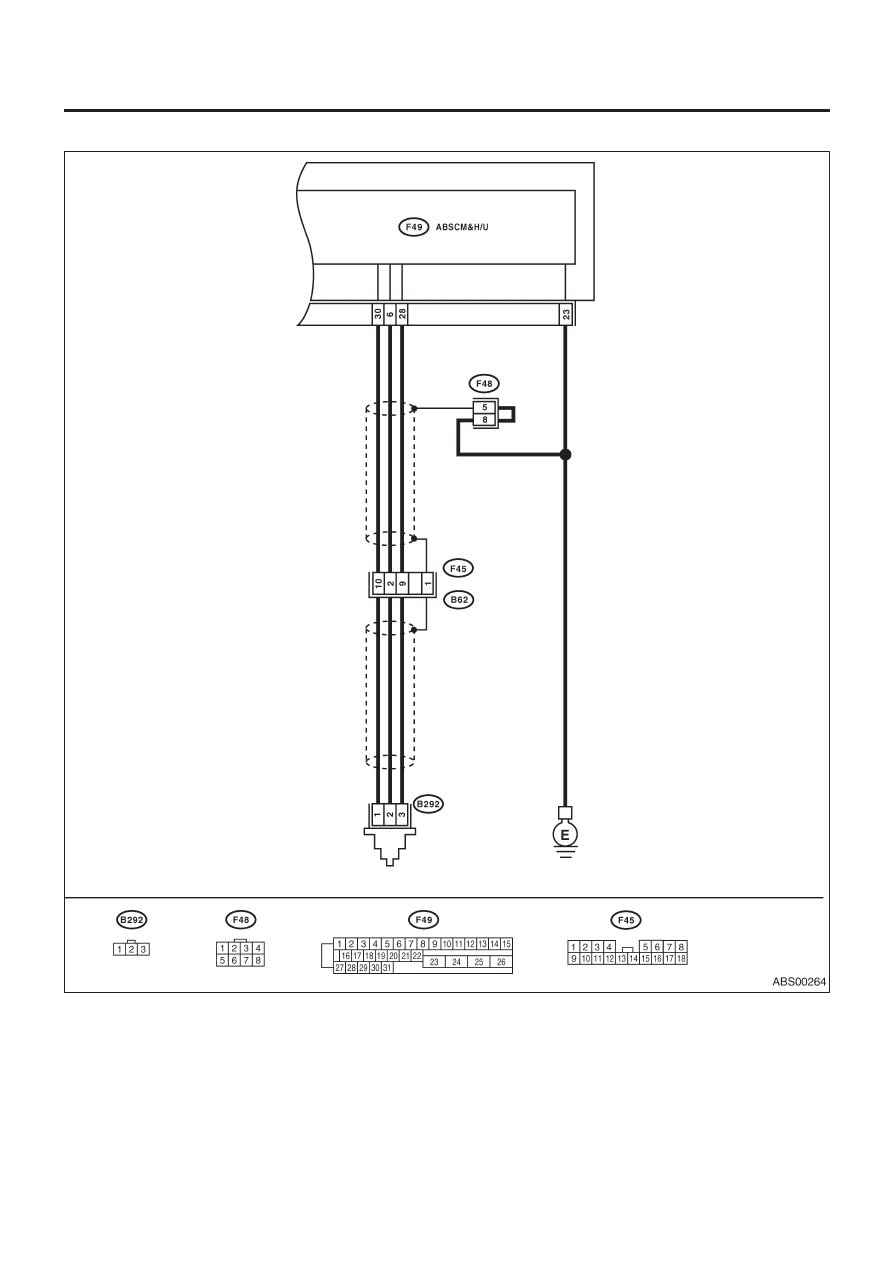

ДИАГРАММА ПРОВОДКИ:

• МОДЕЛЬ LHD

Датчик G ABS

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

ABS-171

ABS (ДИАГНОСТИКА)

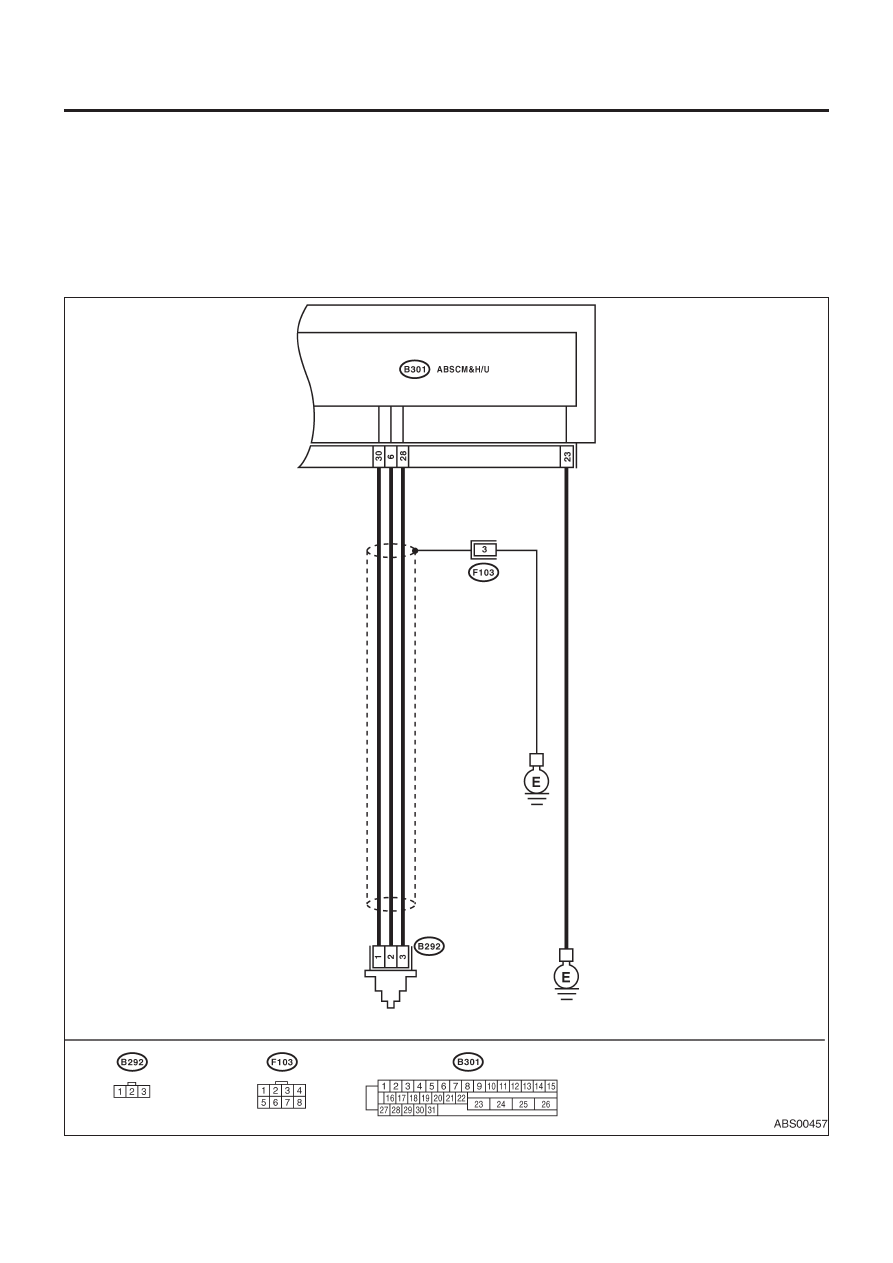

• МОДЕЛЬ RHD

Датчик G ABS

Защитный
соединительный
коннектор
