ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

ABS-160

ABS (ДИАГНОСТИКА)

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

ABS-161

ABS (ДИАГНОСТИКА)

AF: DTC 56 КОРОТКОЕ ЗАМЫКАНИЕ АККУМУЛЯТОРА В ЦЕПИ ДАТЧИКА G

ДИАГНОЗ:
Неверное выходное напряжение датчика G

СИМПТОМ НЕПОЛАДКИ:
ABS не работает.

ДИАГРАММА ПРОВОДКИ:

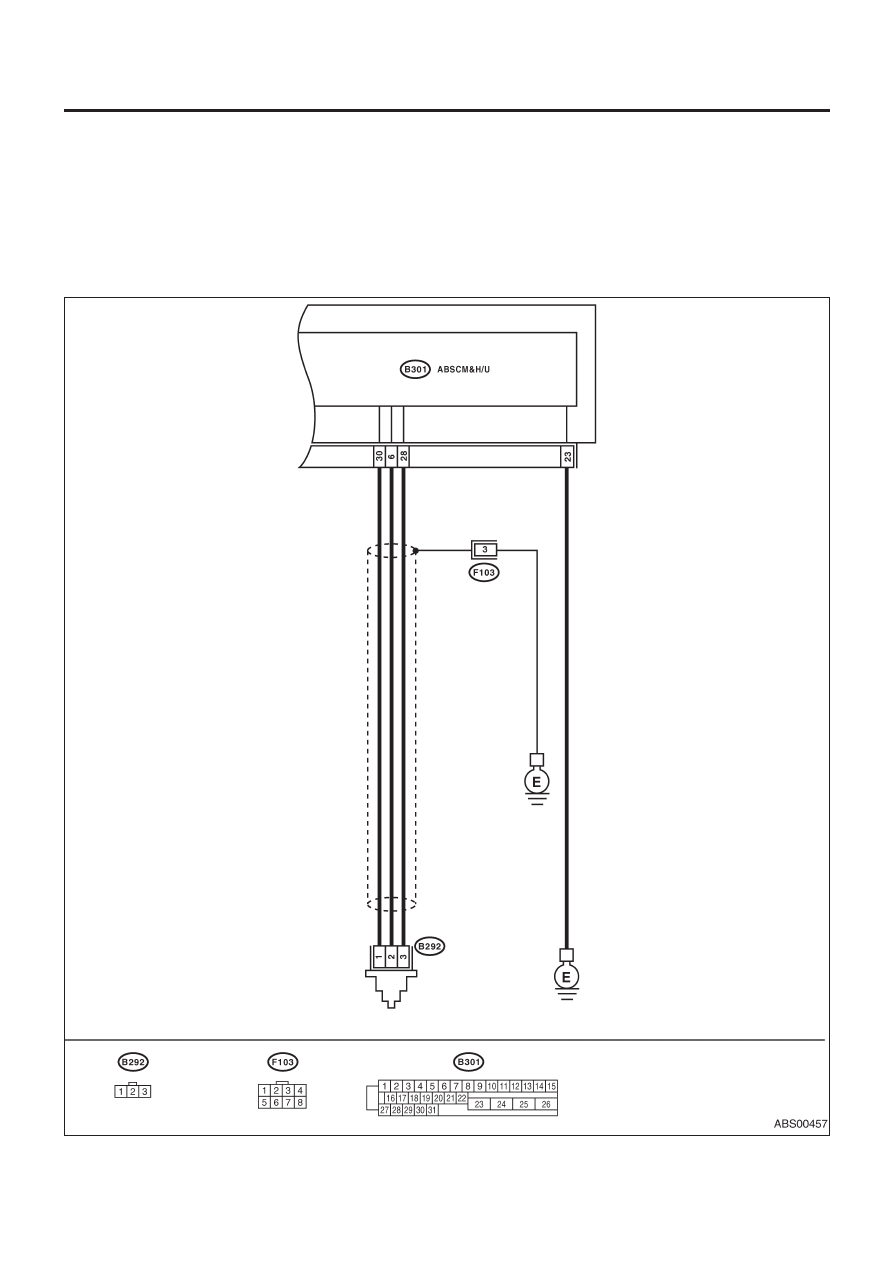

• МОДЕЛЬ LHD

Датчик G ABS

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

ABS-162

ABS (ДИАГНОСТИКА)

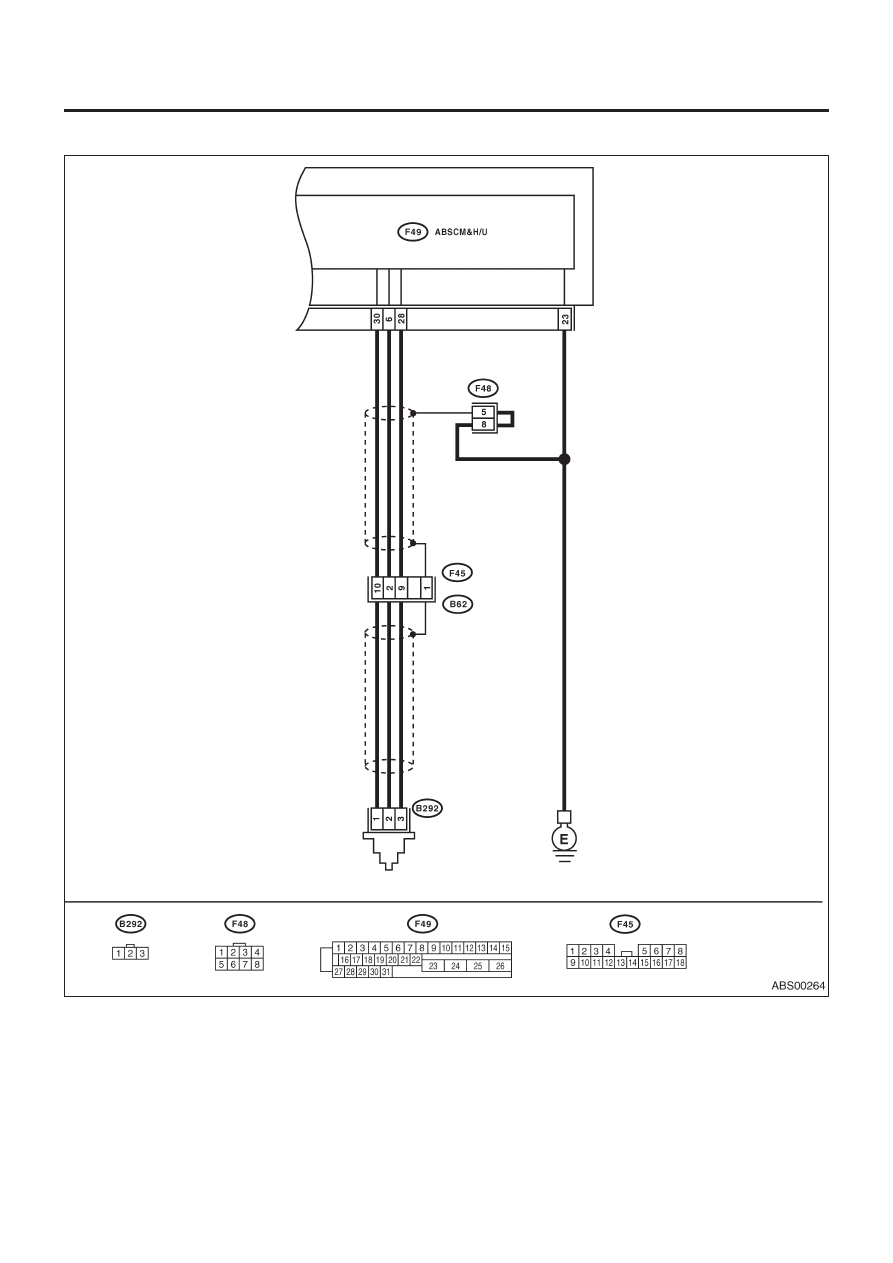

• МОДЕЛЬ RHD

Датчик G ABS

Защитный
соединительный
коннектор

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

ABS-163

ABS (ДИАГНОСТИКА)
