Subaru Forester (2004 год). Руководство - часть 625

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

ABS-164

ABS (ДИАГНОСТИКА)

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

ABS-165

ABS (ДИАГНОСТИКА)

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

ABS-166

ABS (ДИАГНОСТИКА)

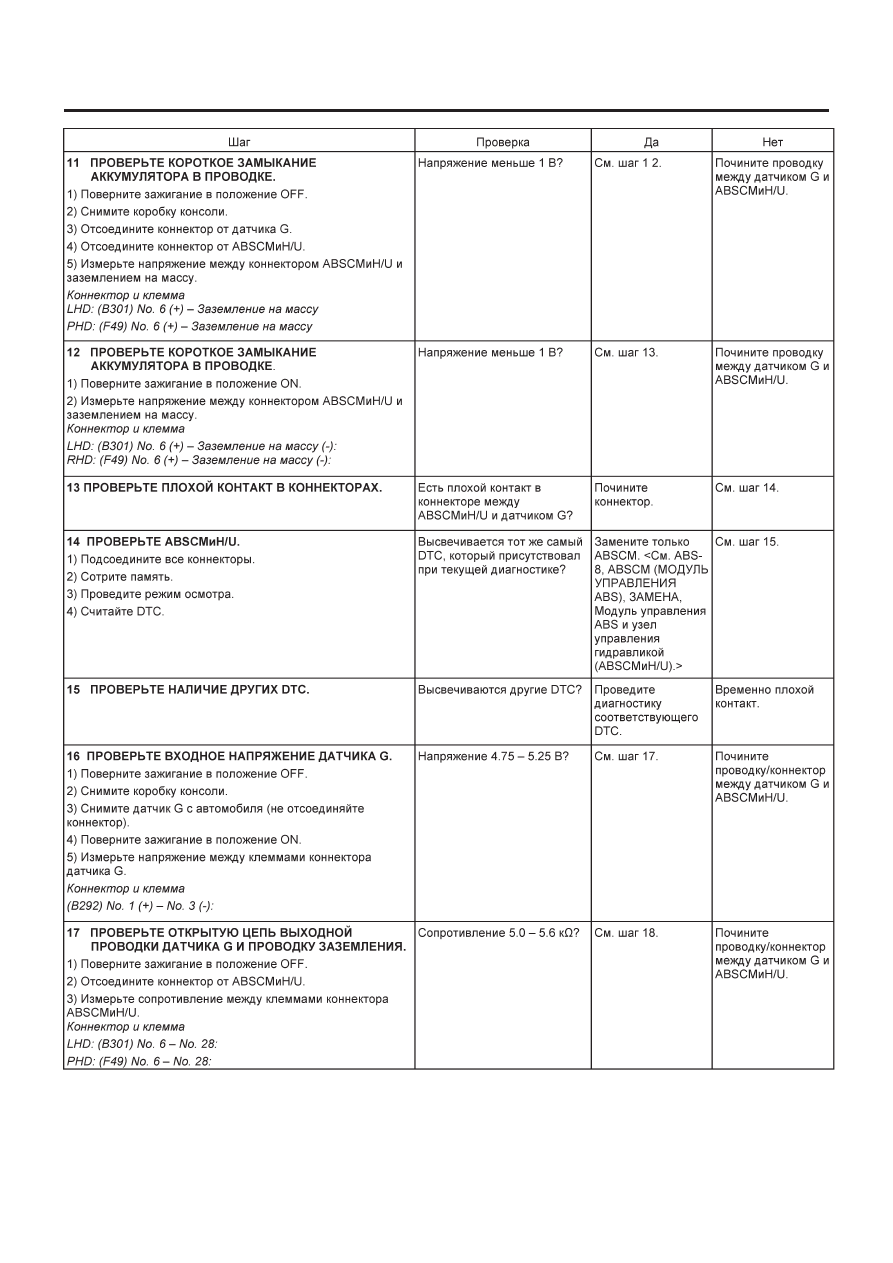

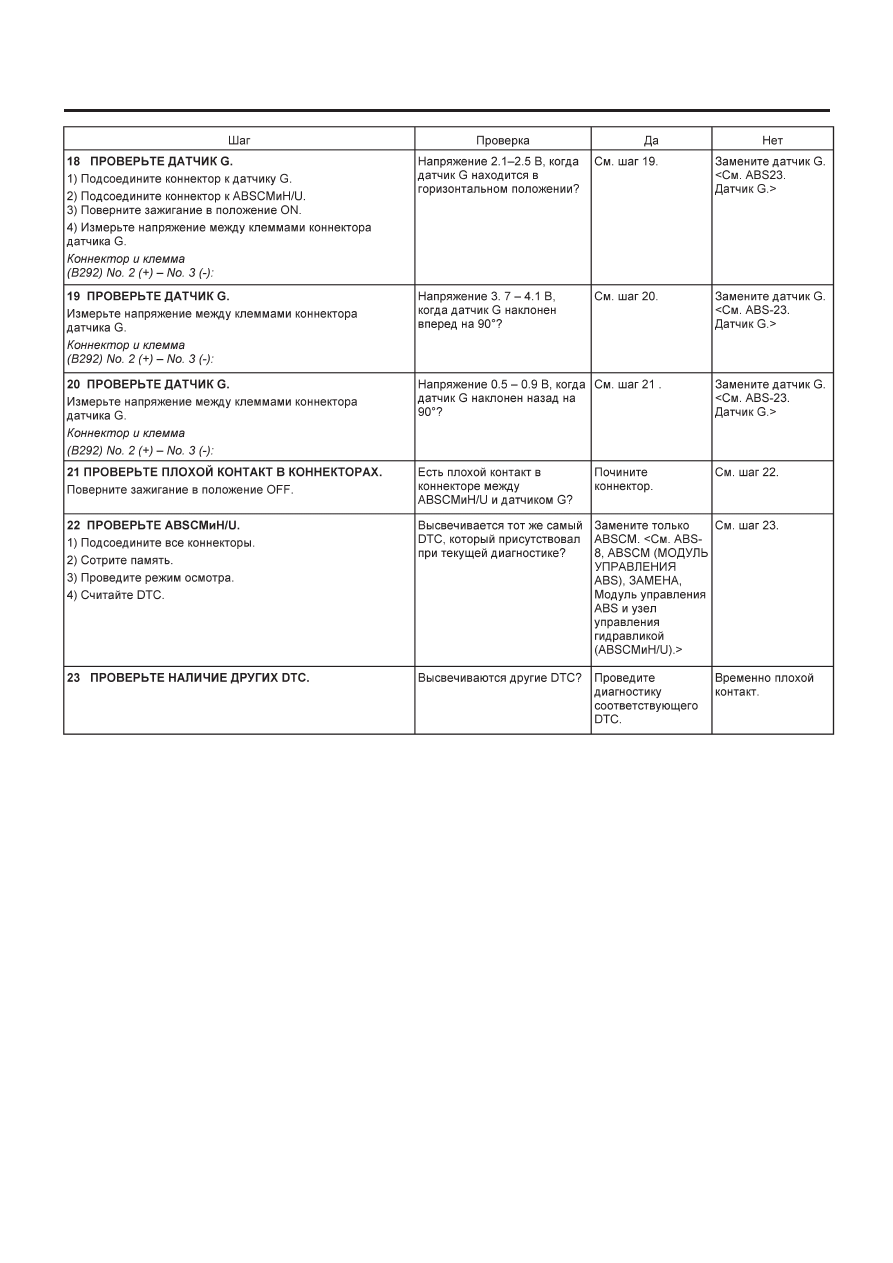

AG: DTC 56 НЕНОРМАЛЬНЫЙ ВЫСОКИЙ ВЫХОД ДАТЧИКА G

ДИАГНОЗ:
Неверное выходное напряжение датчика G

СИМПТОМ НЕПОЛАДКИ:
ABS не работает.

ДИАГРАМА ПРОВОДКИ:

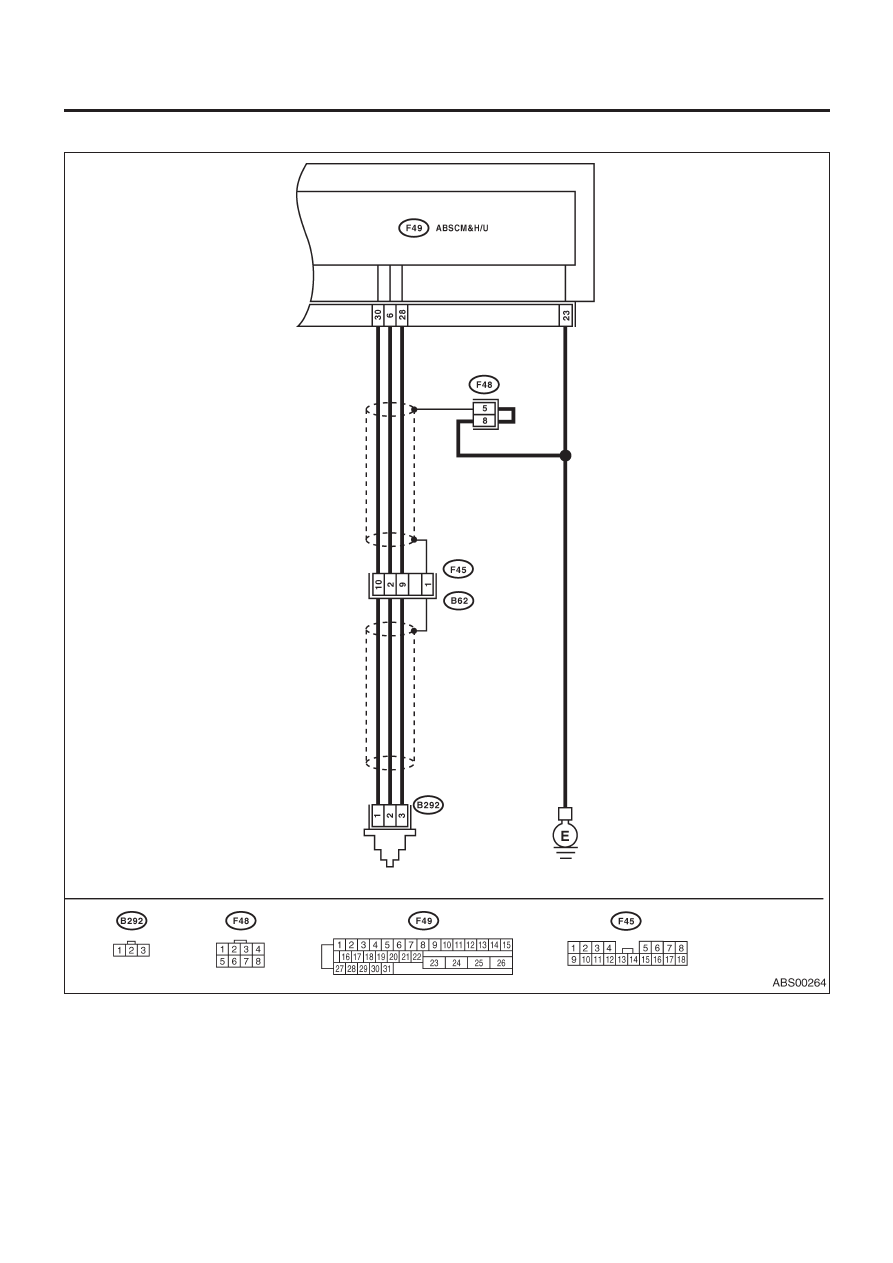

• МОДЕЛЬ LHD

Датчик G ABS

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

ABS-167

ABS (ДИАГНОСТИКА)

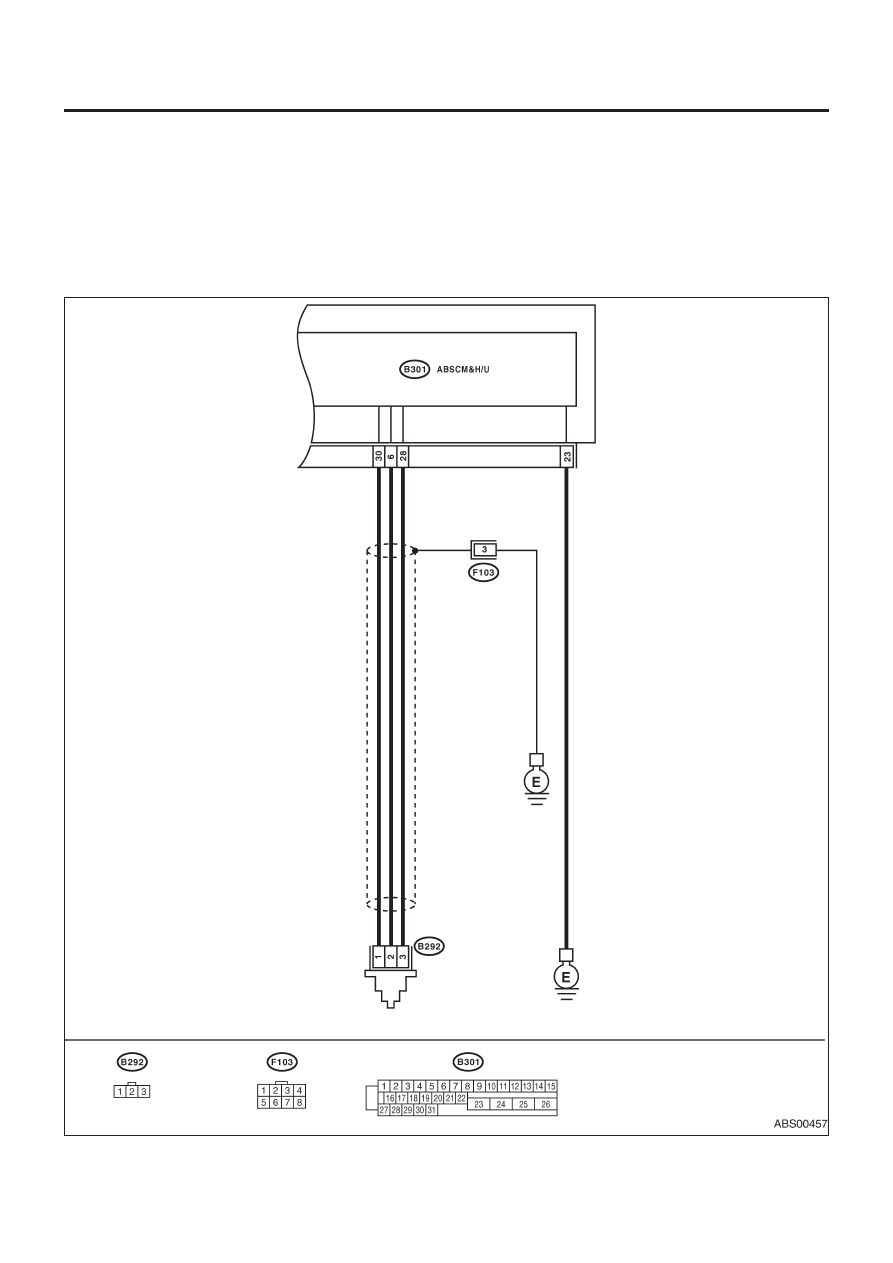

• МОДЕЛЬ RHD

Датчик G ABS

Защитный
соединительный
коннектор
