Subaru Forester (2004 год). Руководство - часть 623

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

ABS-156

ABS (ДИАГНОСТИКА)

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

ABS-157

ABS (ДИАГНОСТИКА)

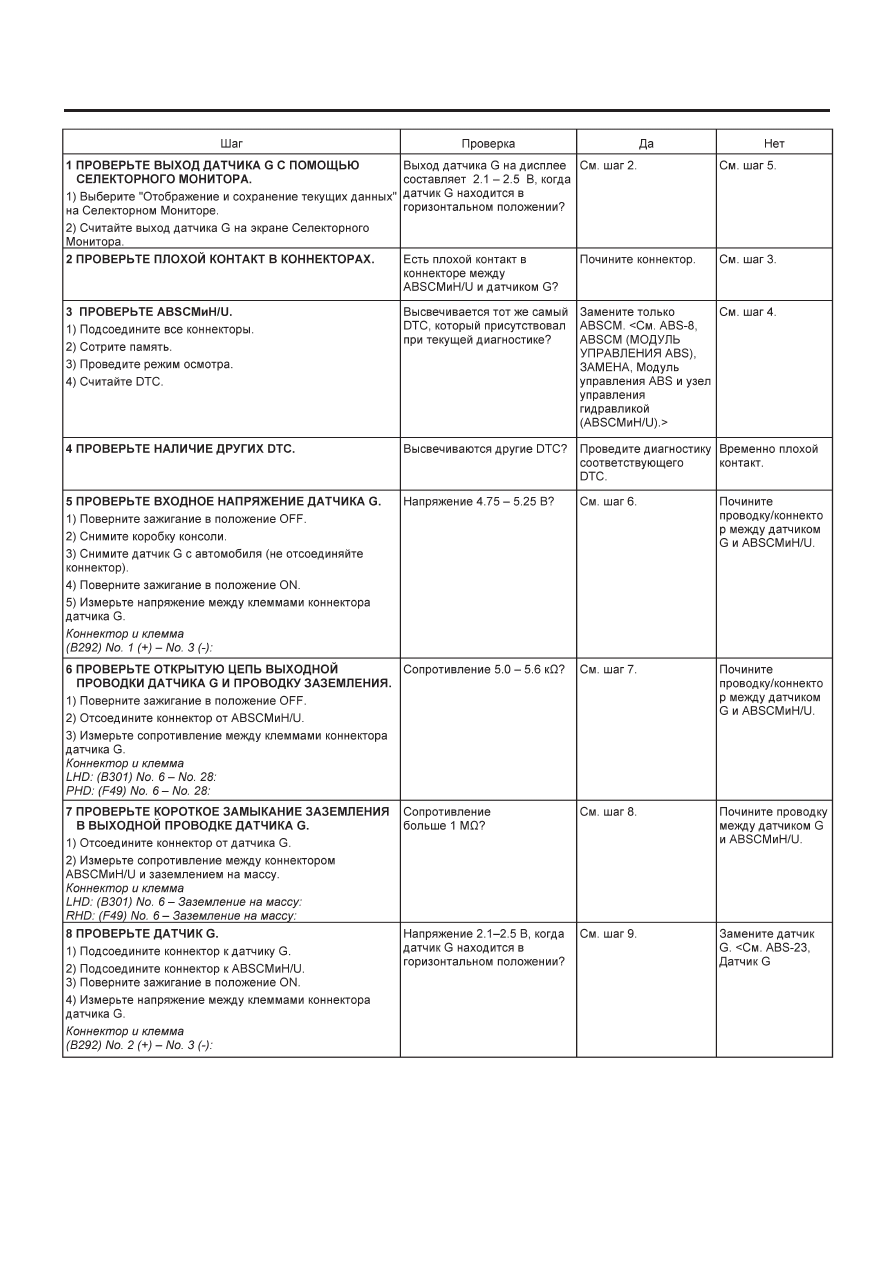

AE: DTC 56 Открытая цепь или короткое замыкание в цепи датчика G

ДИАГНОЗ:
Неверное выходное напряжение датчика G

СИМПТОМ НЕПОЛАДКИ:
ABS не работает.

ДИАГРАММА ПРОВОДКИ:

• МОДЕЛЬ LHD

Датчик G ABS

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

ABS-158

ABS (ДИАГНОСТИКА)

• МОДЕЛЬ RHD

Датчик G ABS

Защитный
соединительный
коннектор

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

ABS-159

ABS (ДИАГНОСТИКА)
