Subaru Forester (2004 год). Руководство - часть 622
ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)
ABS-152
ABS (ДИАГНОСТИКА)
AC: DTC 52 ПОЛОМКА МОТОРА

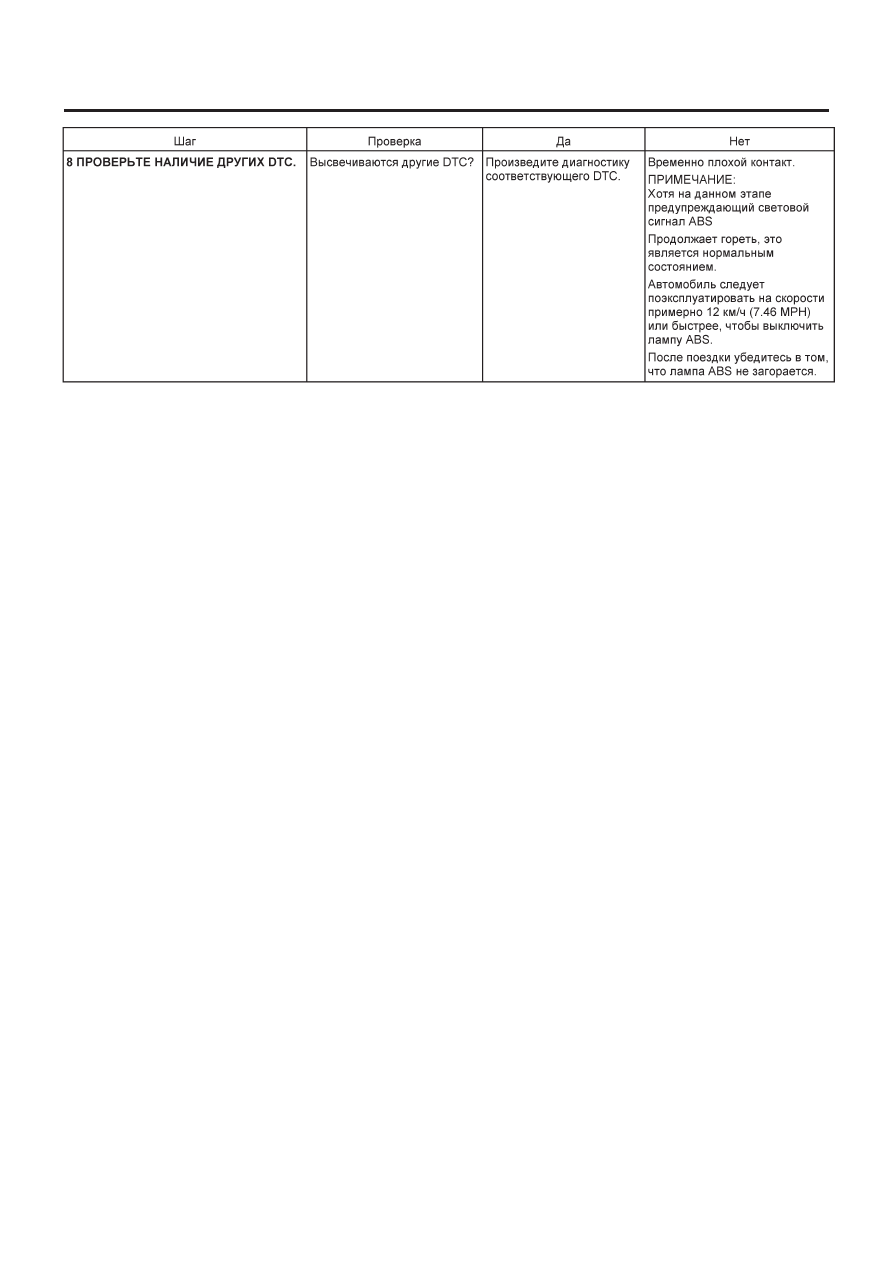

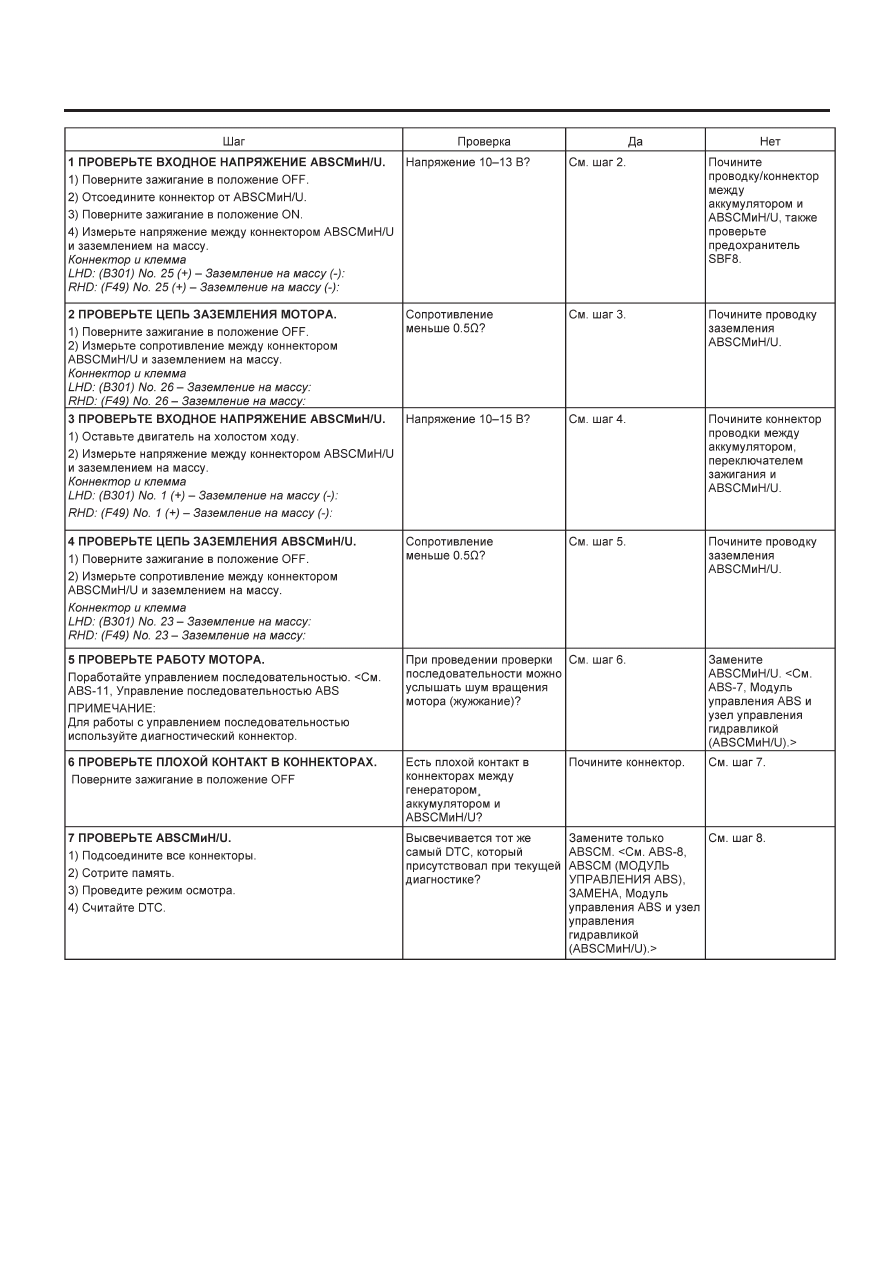

ДИАГНОЗ:
• Неисправен мотор
• Неисправно реле мотора
• Неисправен коннектор проводки
СИМПТОМ НЕПОЛАДКИ:
ABS не работает.

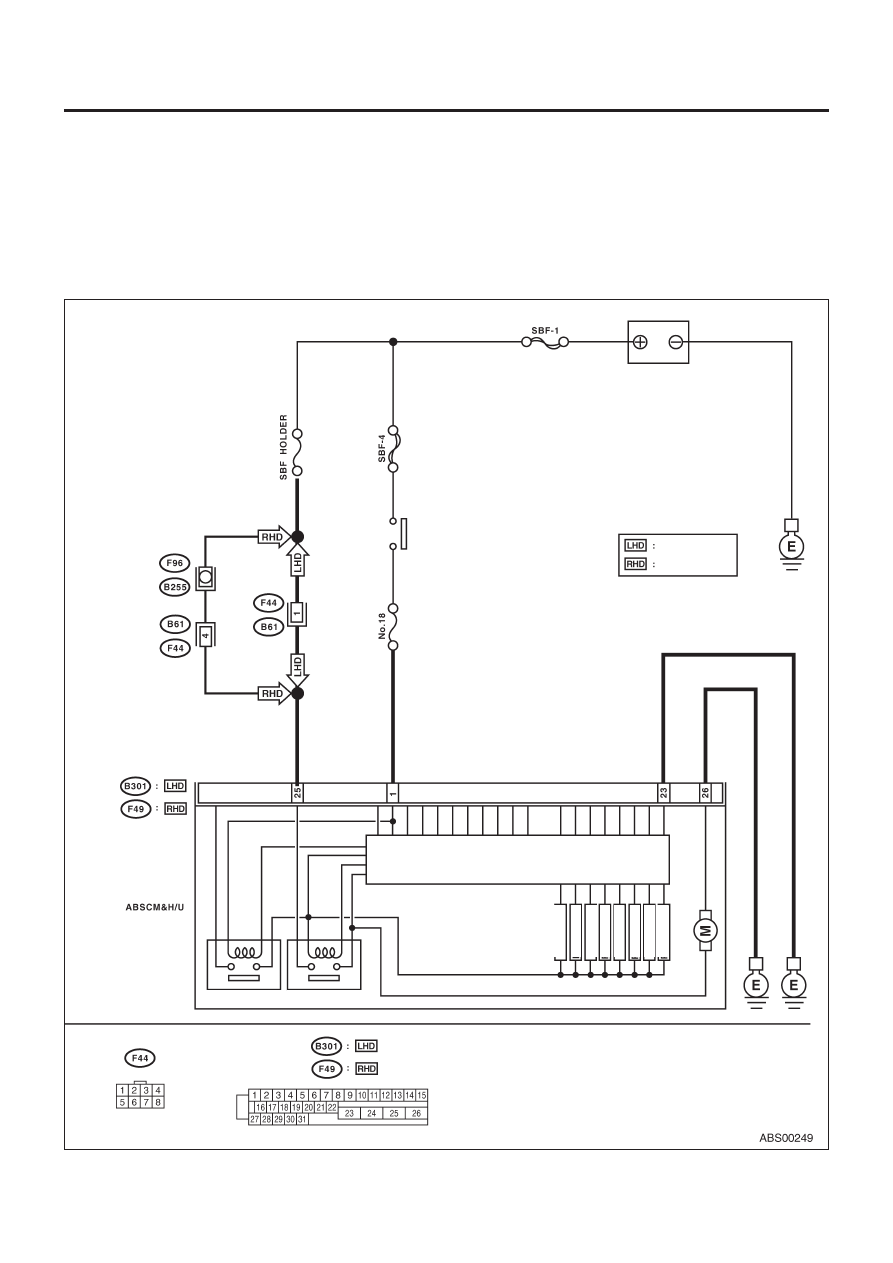

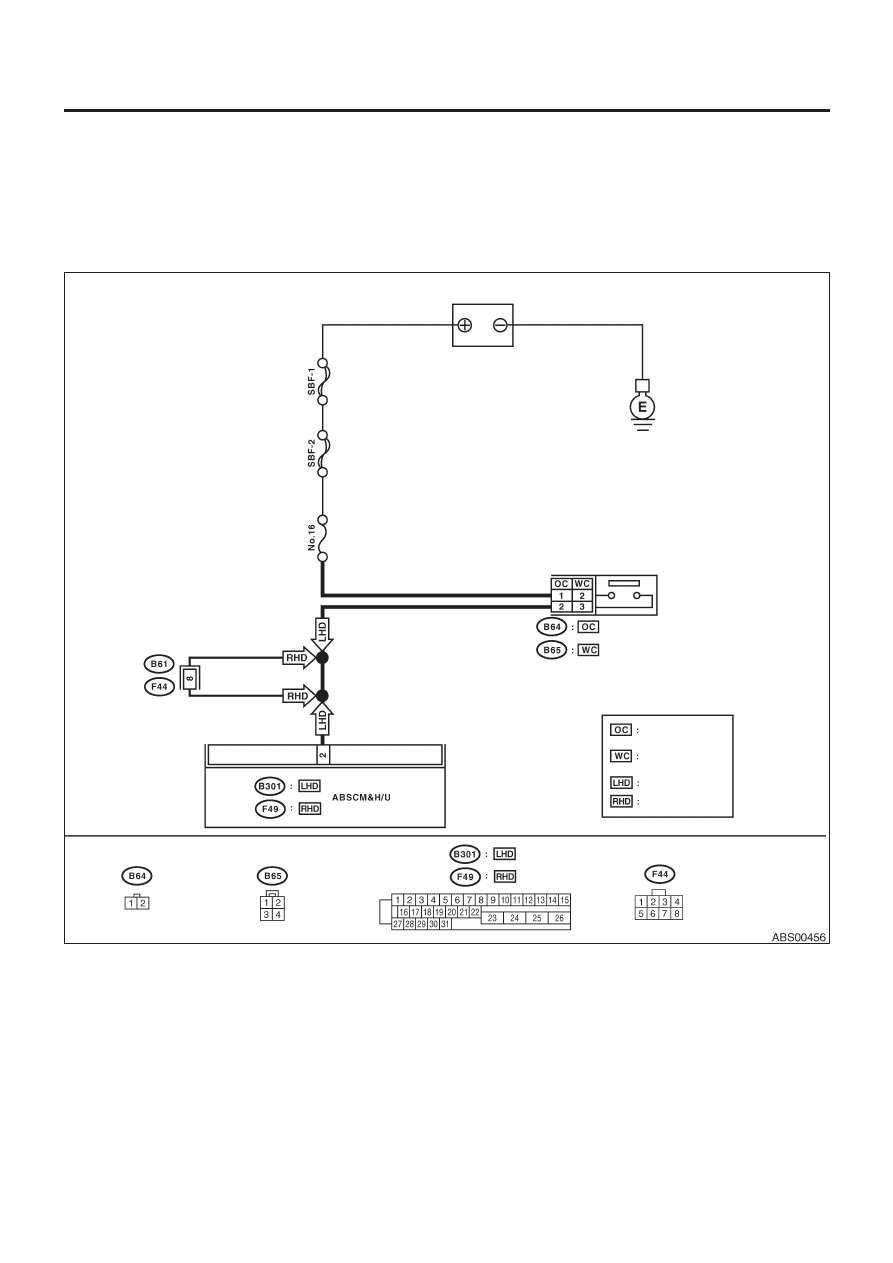

ДИАГРАММА ПРОВОДКИ:
Мотор насоса
Переключатель
зажигания
Модель LHD
Модель RHD
Реле клапана
Реле мотора
Соленоидный
клапан
пер. лев. вп.
пер. лев. вып.
пер. пр. вп.
пер. пр. вып.
зад. лев. вп.
зад. лев. вып.
зад. пр. вп.
зад. пр. вып.
Аккумулятор
