Subaru Forester (2004 год). Руководство - часть 629
ОБЩЕЕ ОПИСАНИЕ
BR-6
ТОРМОЗА

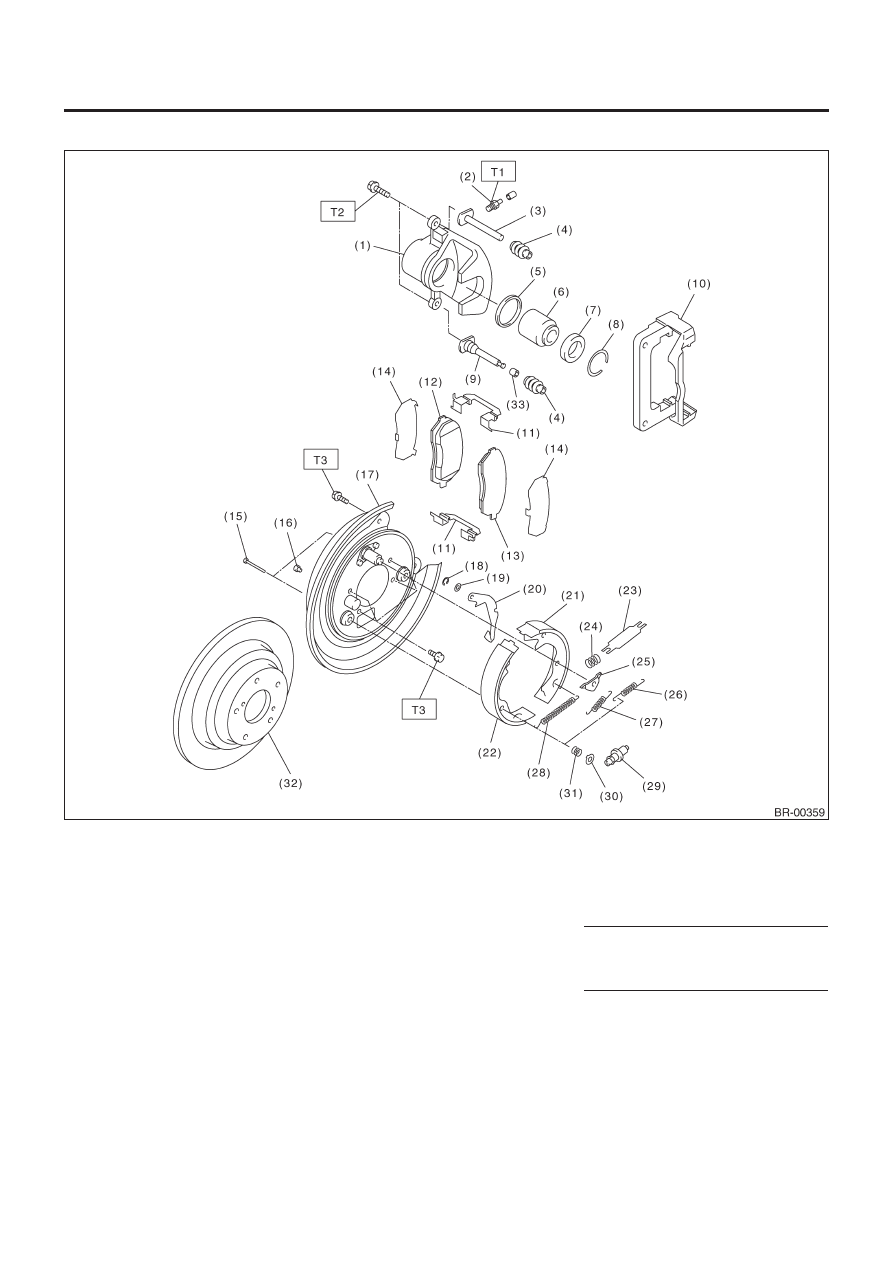

3. ЗАДНИЙ ДИСКОВЫЙ ТОРМОЗ
(1) Корпус суппорта
(2) Винт сброса воздуха
(3) Направляющий палец (Зеленый)
(4) Чехол пальца
(5) Уплотнитель поршня
(6) Поршень
(7) Чехол поршня
(8) Кольцо чехла
(9) Запорный палец (Желтый)
(10) Суппорт
(11) Зажим колодки
(12) Внутренняя колодка
(13) Внешняя колодка
(14) Прокладка
(15) Зажимной палец колодки
(16) Крышка
(17) Задняя пластина
(18) Фиксатор
(19) Пружинная шайба
(20) Рычаг стояночного тормоза
(21) Колодка стояночного тормоза
(вторичная)
(22) Колодка стояночного тормоза
(первичная)
(23) Стойка
(24) Пружина колодки стойки
(25) Направляющая пластина колодки
(26) Возвратная пружина вторичной колодки
(27) Возвратная пружина первичной колодки
(28) Регулировочная пружина
(29) Регулятор
(30) Зажимной стакан колодки
(31) Зажимная пружина колодки
(32) Дисковый ротор
(33) Втулка
Момент затяжки: Н•м (кгс-м, ft-lb)
T1:
8 (0.8,5.8)
T2:
37 (3.8,27.5)
T3:
52 (5.3,38.3)
