Subaru Forester (2004 год). Руководство - часть 606

ПРОЦЕДУРА ДИАГНОСТИКИ БЕЗ ДИАГНОСТИЧЕСКОГО КОДА НЕПОЛАДКИ (DTC)

ABS-88

ABS (ДИАГНОСТИКА)

AA: DTC 54 НЕНОРМАЛЬНЫЙ ПЕРЕКЛЮЧАТЕЛЬ СТОП-СИГНАЛОВ

ДИАГНОЗ:
Неисправен переключатель стоп-сигналов

СИМПТОМ НЕПОЛАДКИ:
ABS не работает.

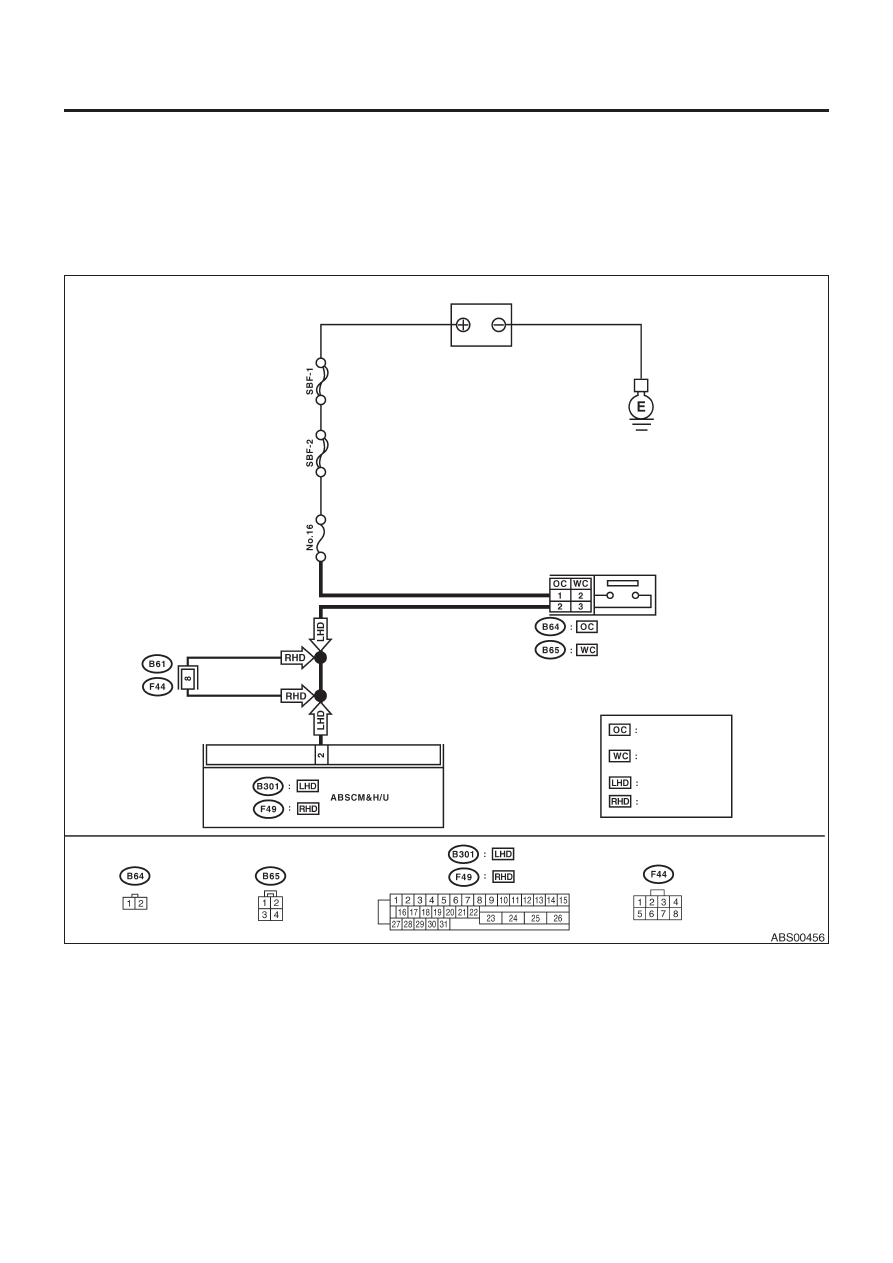

ДИАГРАММА ПРОВОДКИ:

Без круиз-
контроля
С круиз-
контролем

Модель LHD

Модель RHD

Переключатель
стоп-сигналов

Аккумулятор

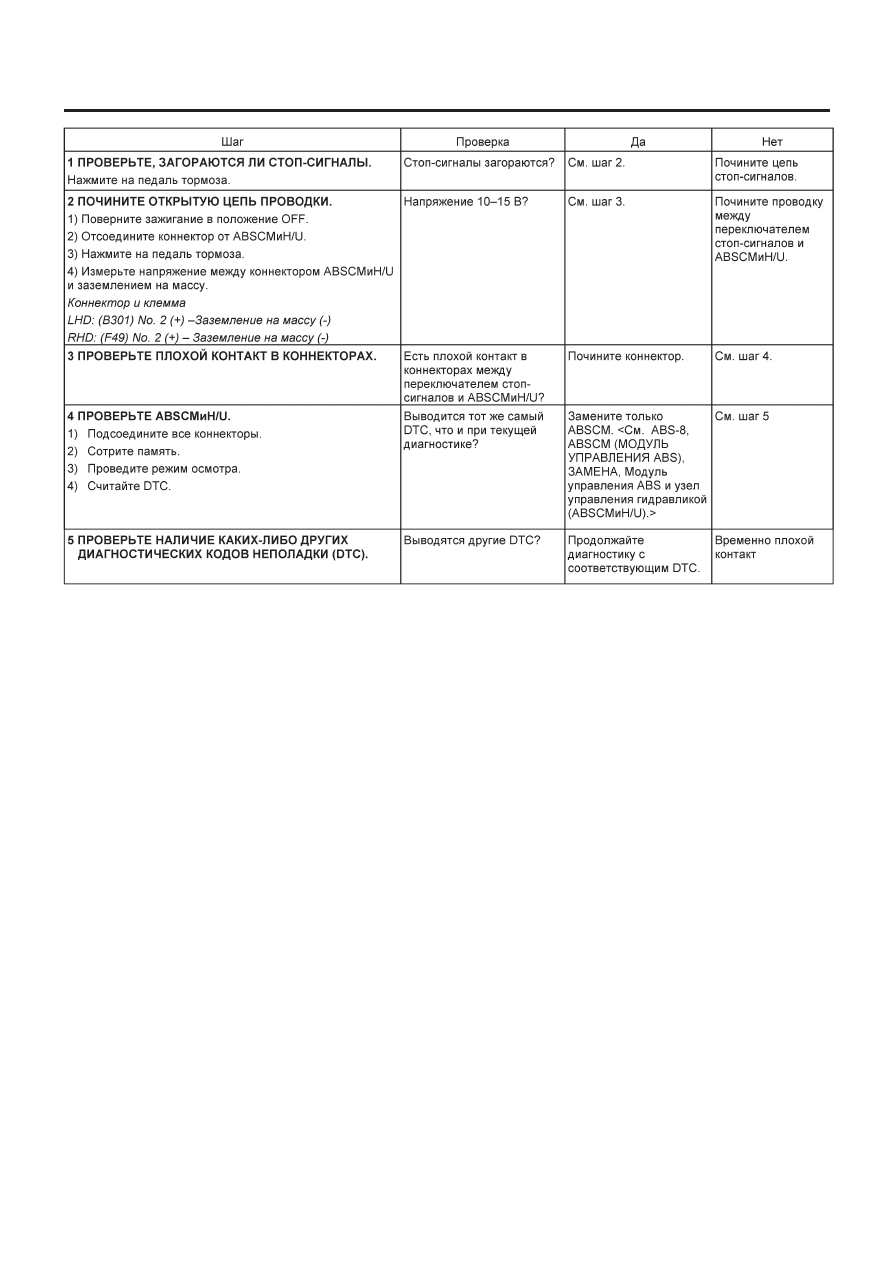

ПРОЦЕДУРА ДИАГНОСТИКИ БЕЗ ДИАГНОСТИЧЕСКОГО КОДА НЕПОЛАДКИ (DTC)

ABS-89

ABS (ДИАГНОСТИКА)

ПРОЦЕДУРА ДИАГНОСТИКИ БЕЗ ДИАГНОСТИЧЕСКОГО КОДА НЕПОЛАДКИ (DTC)

ABS-90

ABS (ДИАГНОСТИКА)

AB: DTC 56 НЕНОРМАЛЬНОЕ ВЫХОДНОЕ НАПРЯЖЕНИЕ ДАТЧИКА G

ДИАГНОЗ:
Неисправное выходное напряжение датчика G

СИМПТОМ НЕПОЛАДКИ:
ABS не работает.

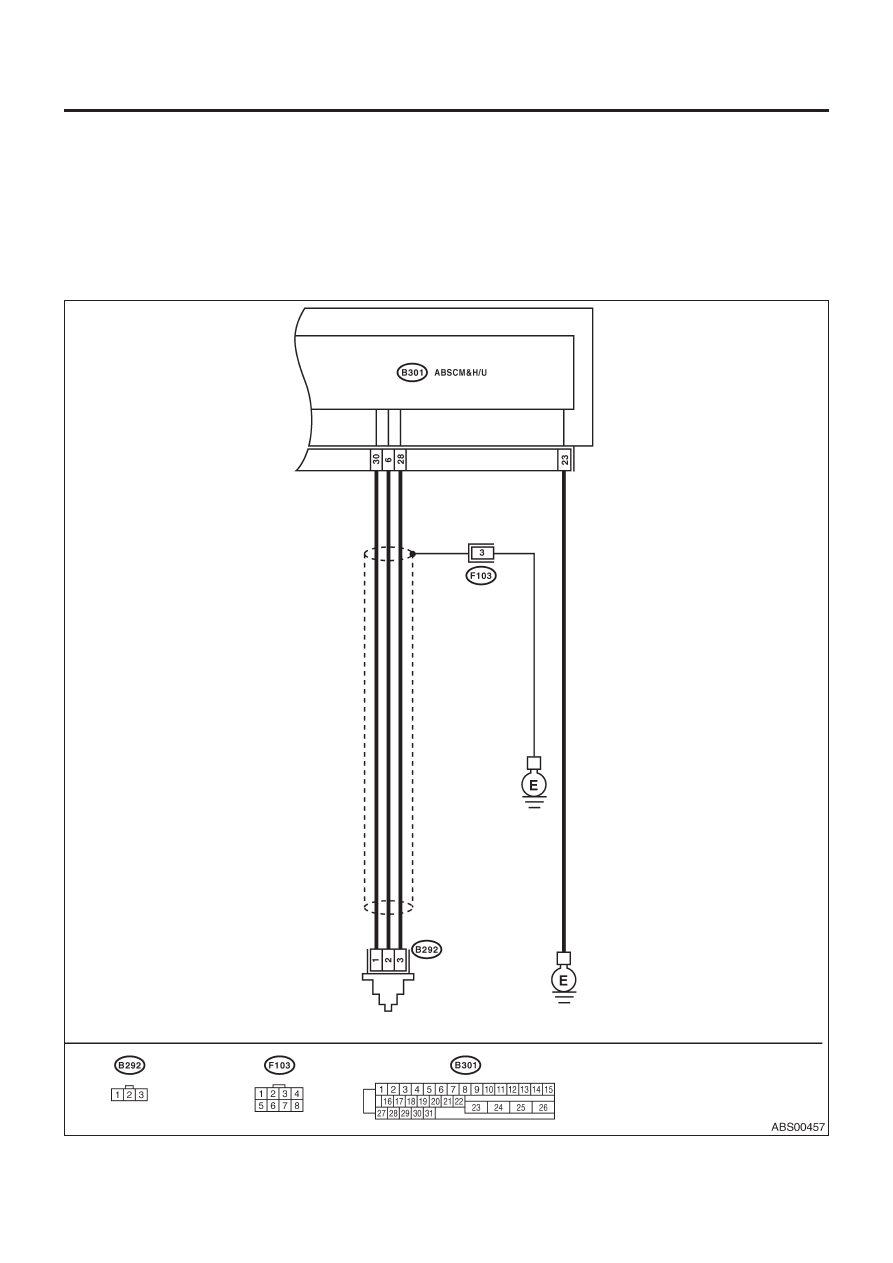

ДИАГРАММА ПРОВОДКИ:

• Модель LHD

Датчик G

ABS

ПРОЦЕДУРА ДИАГНОСТИКИ БЕЗ ДИАГНОСТИЧЕСКОГО КОДА НЕПОЛАДКИ (DTC)

ABS-91

ABS (ДИАГНОСТИКА)

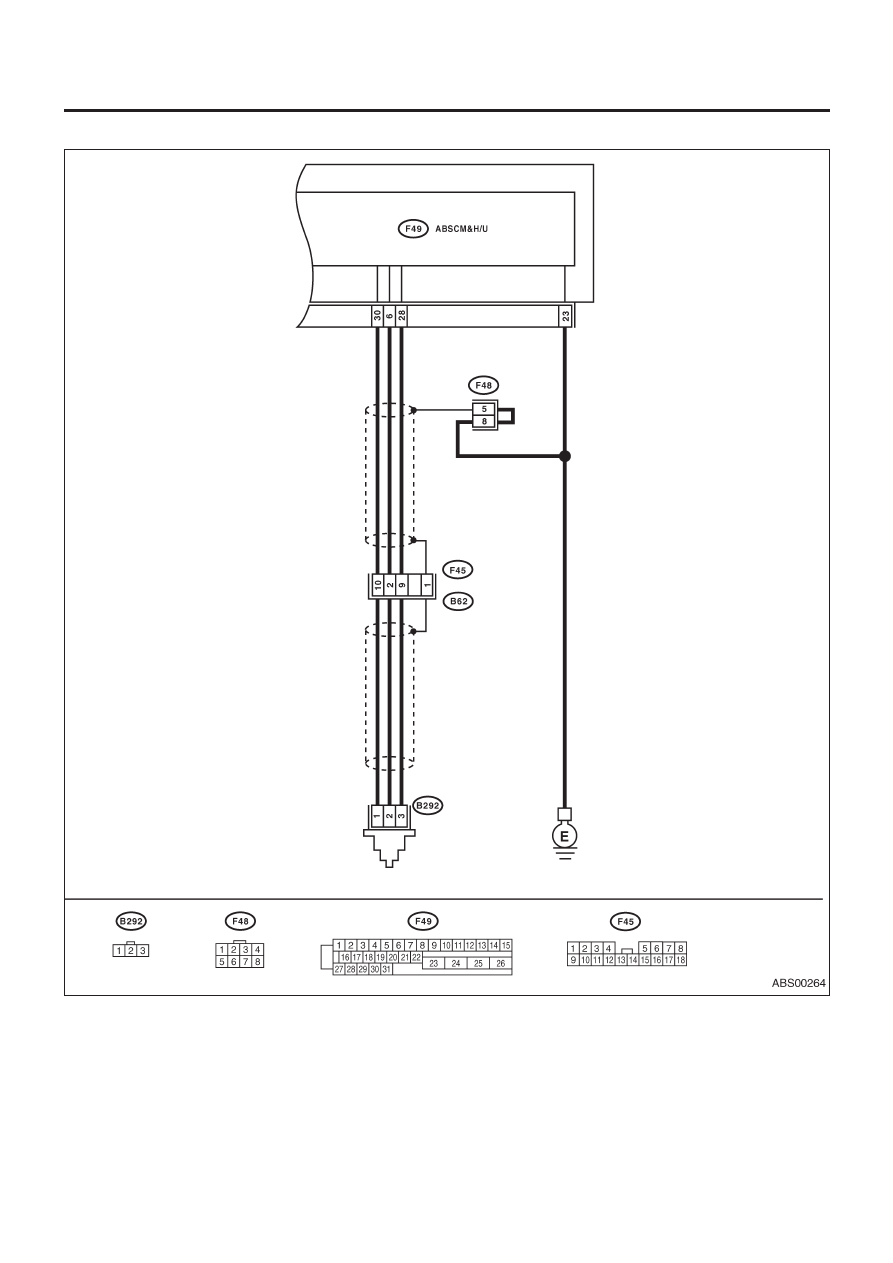

• Модель RHD

Защитный
соединительный
коннектор

Датчик G

ABS
