Subaru Forester (2004 год). Руководство

ПРОЦЕДУРА ДИАГНОСТИКИ БЕЗ ДИАГНОСТИЧЕСКОГО КОДА НЕПОЛАДКИ (DTC)

ABS-85

ABS (ДИАГНОСТИКА)

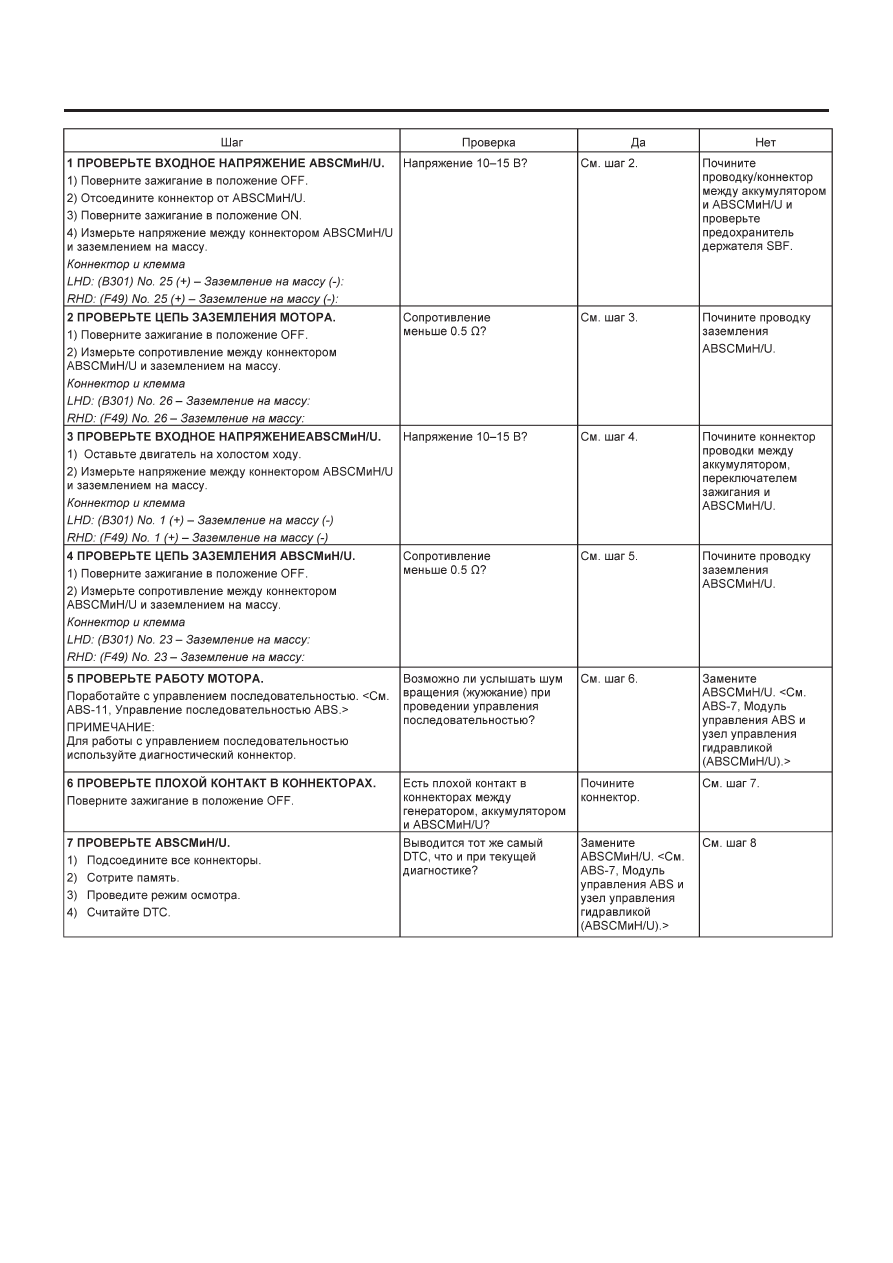

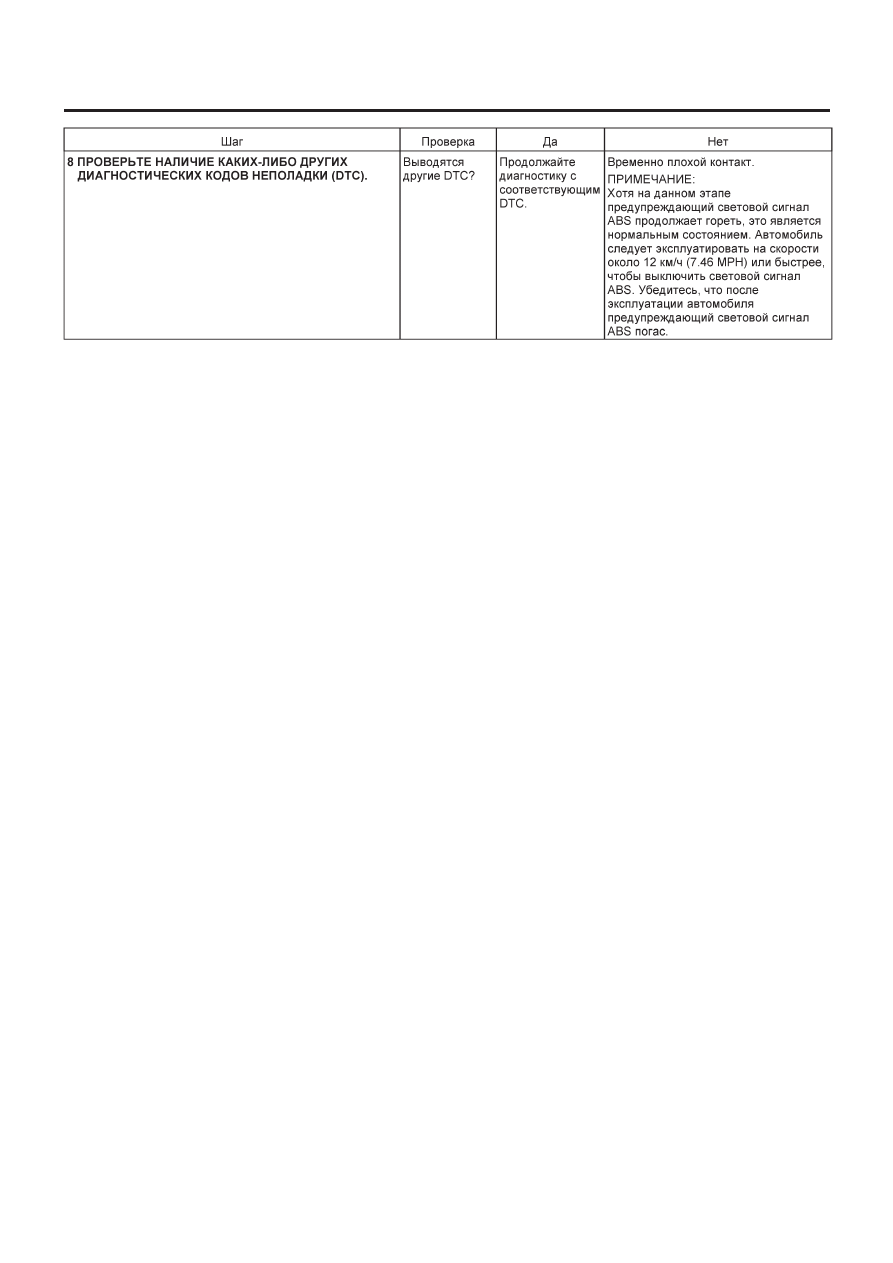

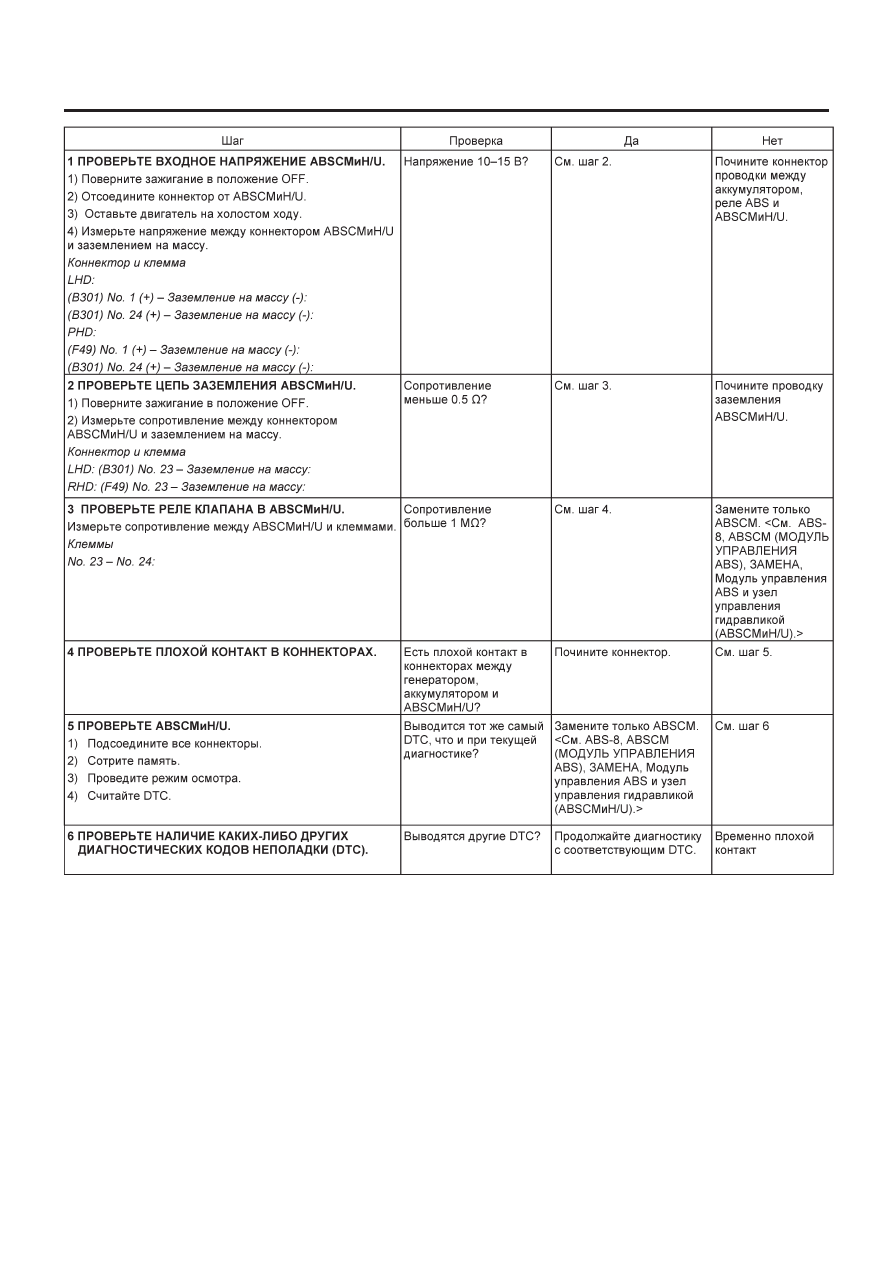

Z: DTC 52 НЕНОРМАЛЬНЫЙ МОТОР И/ИЛИ РЕЛЕ МОТОРА

ДИАГНОЗ:
• Неисправный мотор
• Неисправное реле мотора
• Неисправный коннектор проводки

СИМПТОМ НЕПОЛАДКИ:
ABS не работает.

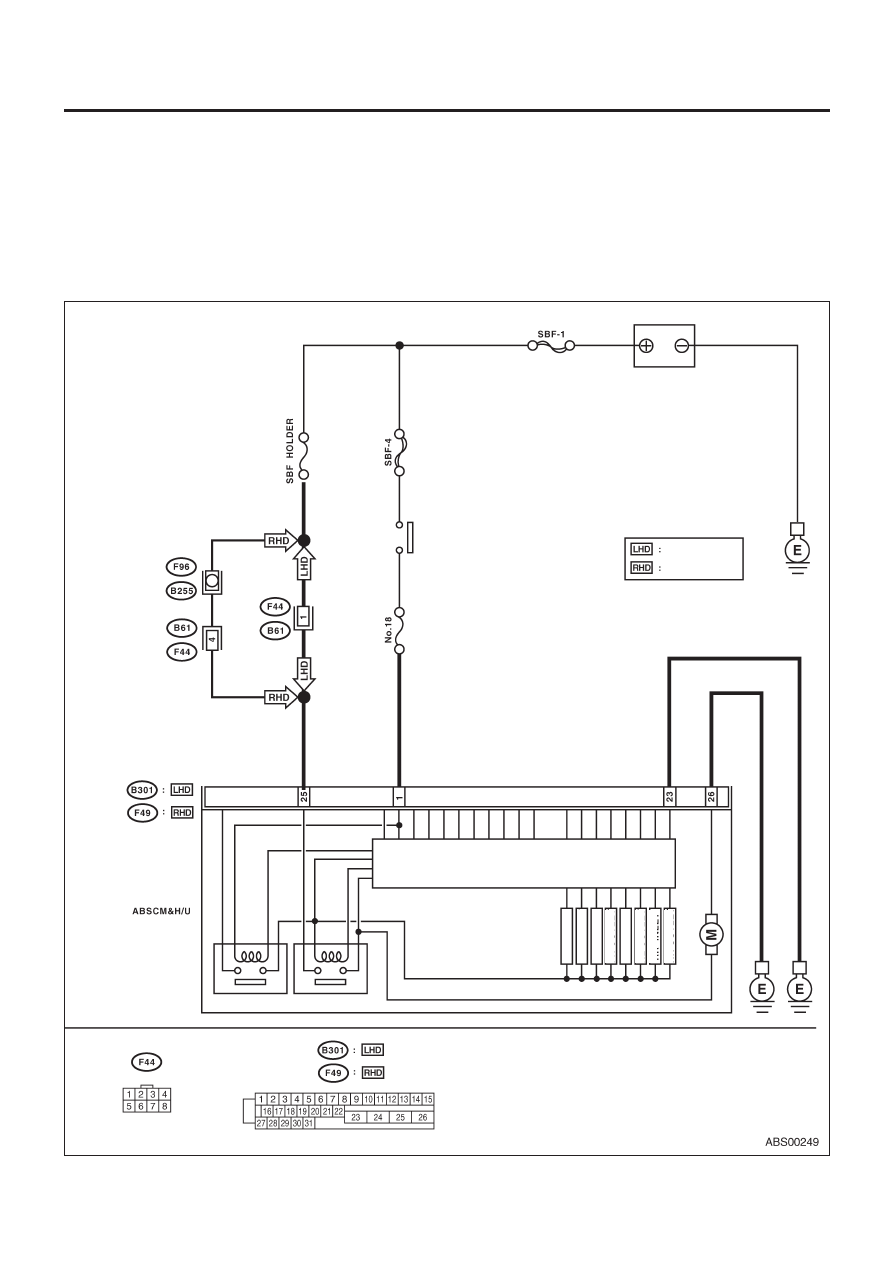

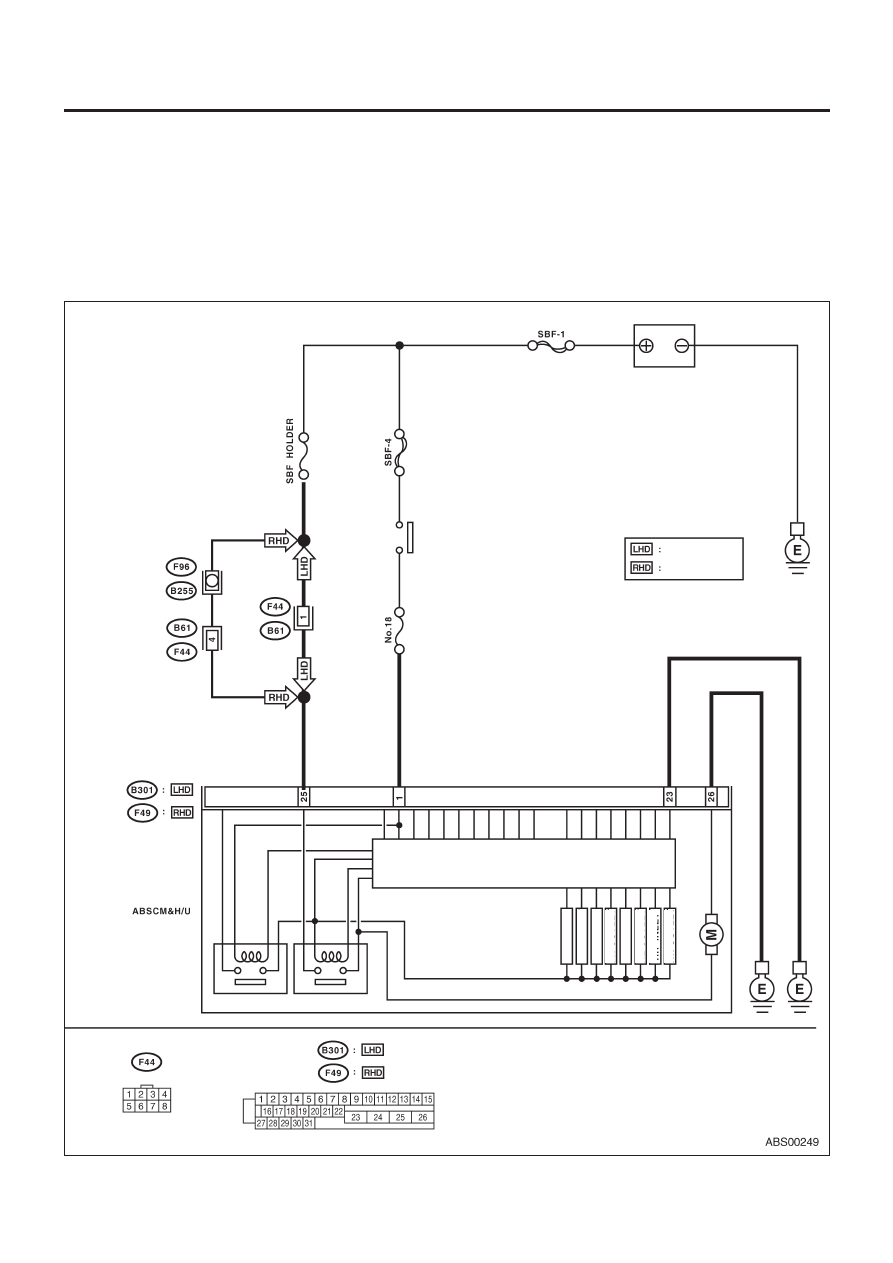

ДИАГРАММА ПРОВОДКИ:

Мотор насоса

Переключатель
зажигания

Модель lHD

Модель RHD

Аккумулятор

Реле клапана

Реле мотора

Соленоидный

клапан

пер. лев. впуск.

зад. лев. впуск.

зад. пр. впуск.

пер. пр. впуск.

пер. лев. выпуск.

зад. лев. выпуск.

зад. пр. выпуск.

пер. пр. выпуск.
