Subaru Forester (2004 год). Руководство - часть 603

ПРОЦЕДУРА ДИАГНОСТИКИ БЕЗ ДИАГНОСТИЧЕСКОГО КОДА НЕПОЛАДКИ (DTC)

ABS-76

ABS (ДИАГНОСТИКА)

ПРОЦЕДУРА ДИАГНОСТИКИ БЕЗ ДИАГНОСТИЧЕСКОГО КОДА НЕПОЛАДКИ (DTC)

ABS-77

ABS (ДИАГНОСТИКА)

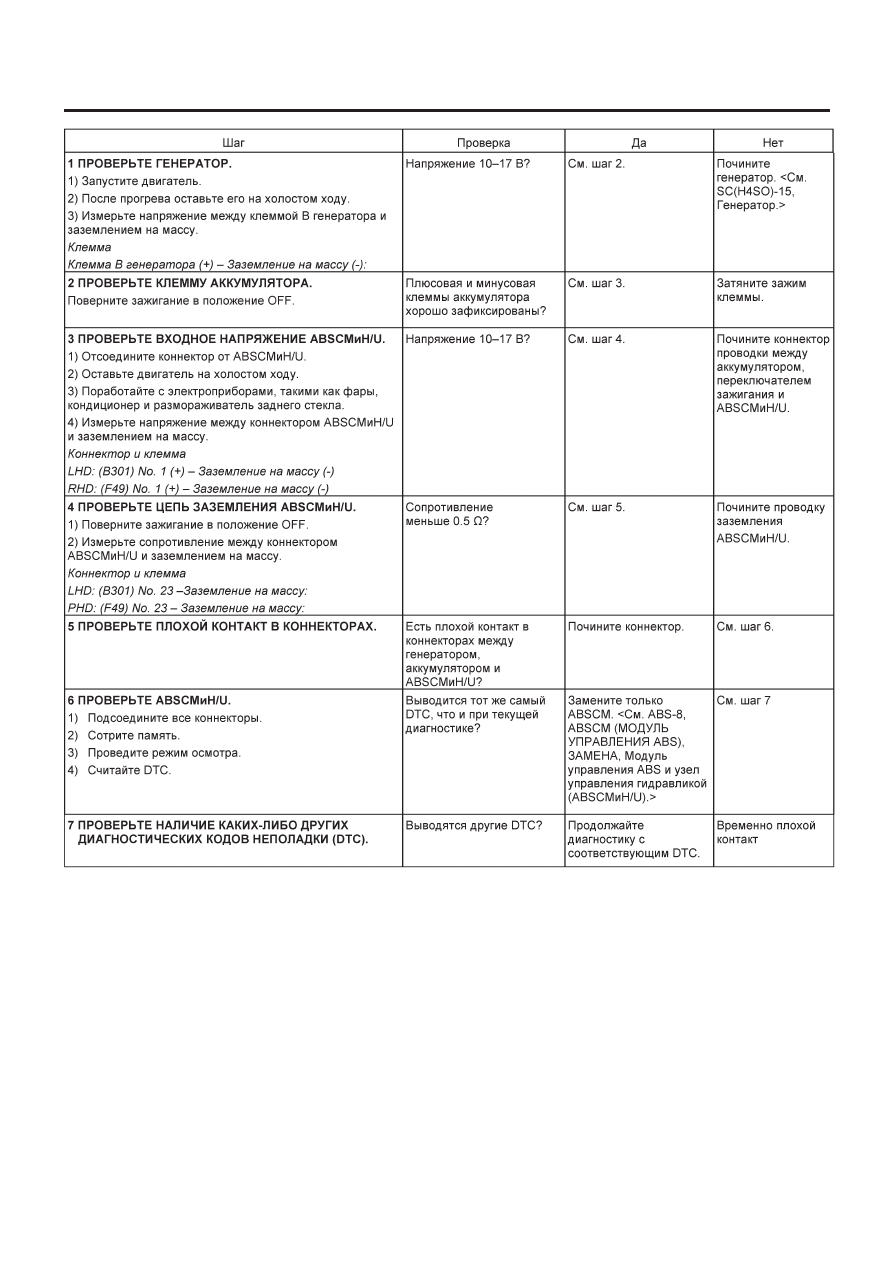

W: DTC 42 НЕНОРМАЛЬНОЕ НАПРЯЖЕНИЕ ПИТАНИЯ.

ДИАГНОЗ:
Напряжение питания ABSCMиH/U низкое или высокое.

СИМПТОМ НЕПОЛАДКИ:
• ABS не работает.
• EBD не работает.

ПРИМЕЧАНИЕ:
Помимо предупреждающего светового сигнала ABS, временно загорается предупреждающий световой сигнал тормозов. Обе
лампочки гаснут после восстановления напряжения.

ПРОЦЕДУРА ДИАГНОСТИКИ БЕЗ ДИАГНОСТИЧЕСКОГО КОДА НЕПОЛАДКИ (DTC)

ABS-78

ABS (ДИАГНОСТИКА)

ДИАГРАММА ПРОВОДКИ

Модель LHD

Модель RHD

Переключатель
зажигания

Генератор

ПРОЦЕДУРА ДИАГНОСТИКИ БЕЗ ДИАГНОСТИЧЕСКОГО КОДА НЕПОЛАДКИ (DTC)

ABS-79

ABS (ДИАГНОСТИКА)
