Subaru Forester (2004 год). Руководство - часть 602

ПРОЦЕДУРА ДИАГНОСТИКИ БЕЗ ДИАГНОСТИЧЕСКОГО КОДА НЕПОЛАДКИ (DTC)

ABS-72

ABS (ДИАГНОСТИКА)

U: DTC 37 НЕНОРМАЛЬНАЯ ЦЕПЬ (ЦЕПИ) ВЫПУСКНОГО СОЛЕНОИДНОГО КЛАПАНА

В ABSCMиH/U (ЗАД LH)

ДИАГНОЗ:
• Неисправен коннектор проводки
• Неисправен выпускной соленоидный клапан в ABSCMиH/U

СИМПТОМ НЕПОЛАДКИ:
• ABS не работает.
• EBD не работает.

ПРИМЕЧАНИЕ:
Помимо предупреждающего светового сигнала ABS, также загорается предупреждающий световой сигнал тормозов.

ПРОЦЕДУРА ДИАГНОСТИКИ БЕЗ ДИАГНОСТИЧЕСКОГО КОДА НЕПОЛАДКИ (DTC)

ABS-73

ABS (ДИАГНОСТИКА)

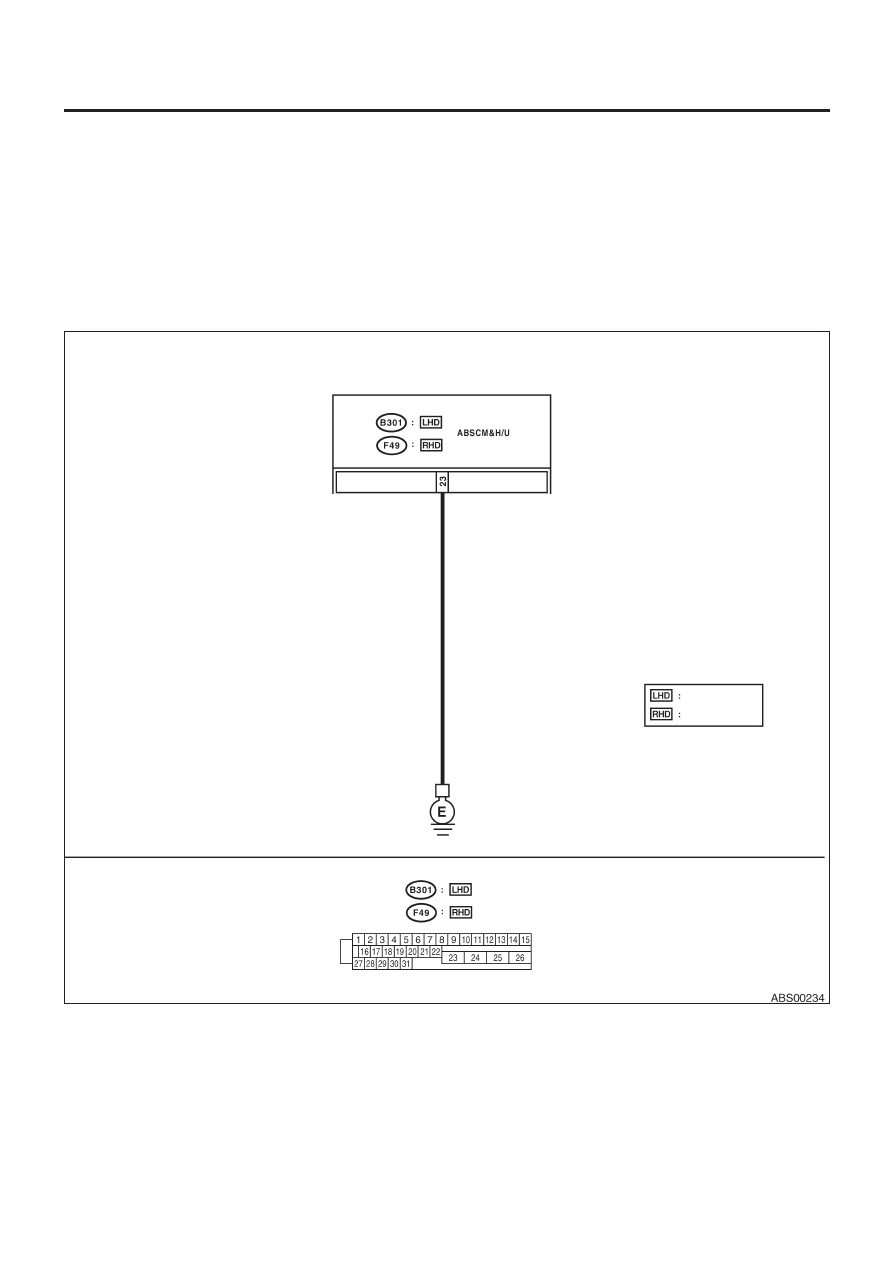

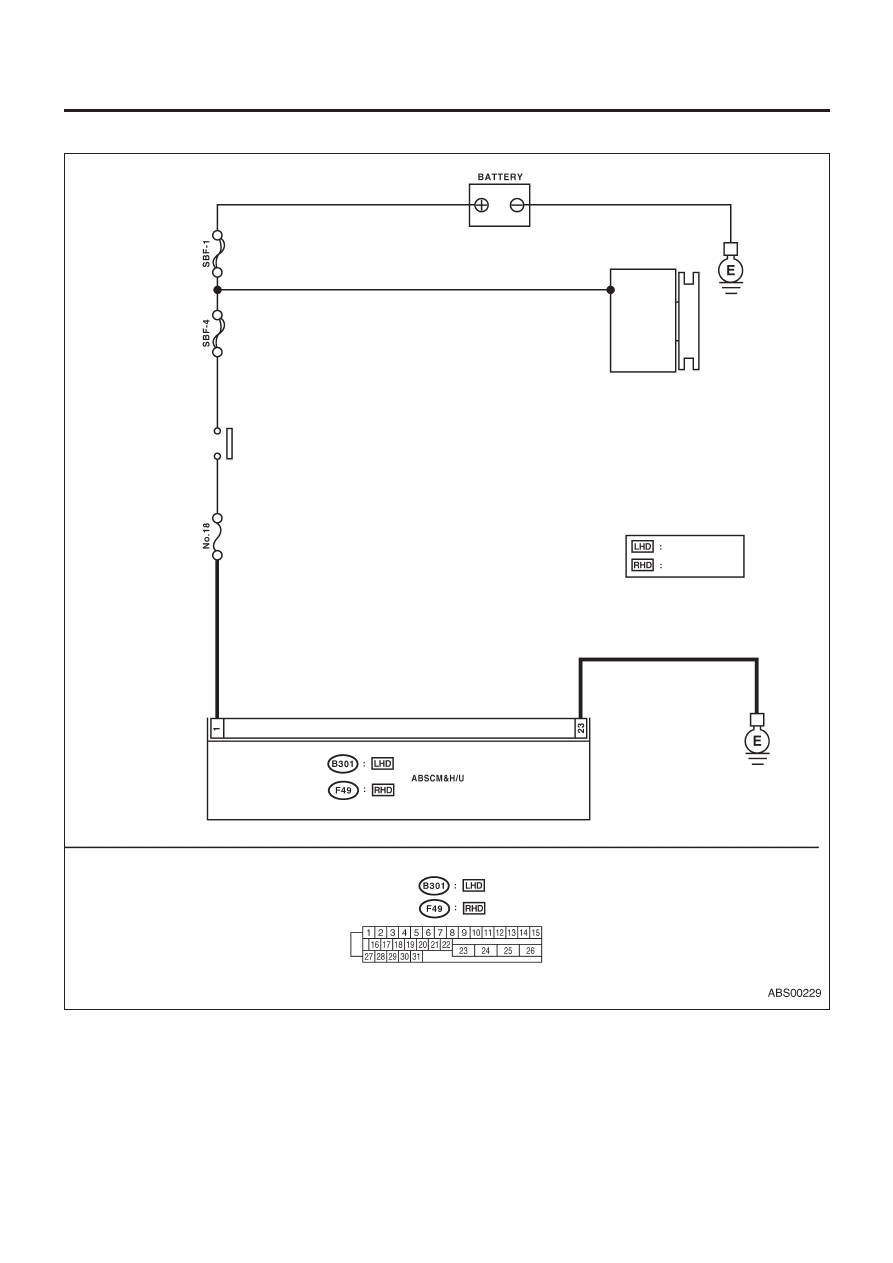

ДИАГРАММА ПРОВОДКИ

Модель LHD

Модель RHD

Переключатель
зажигания

Генератор

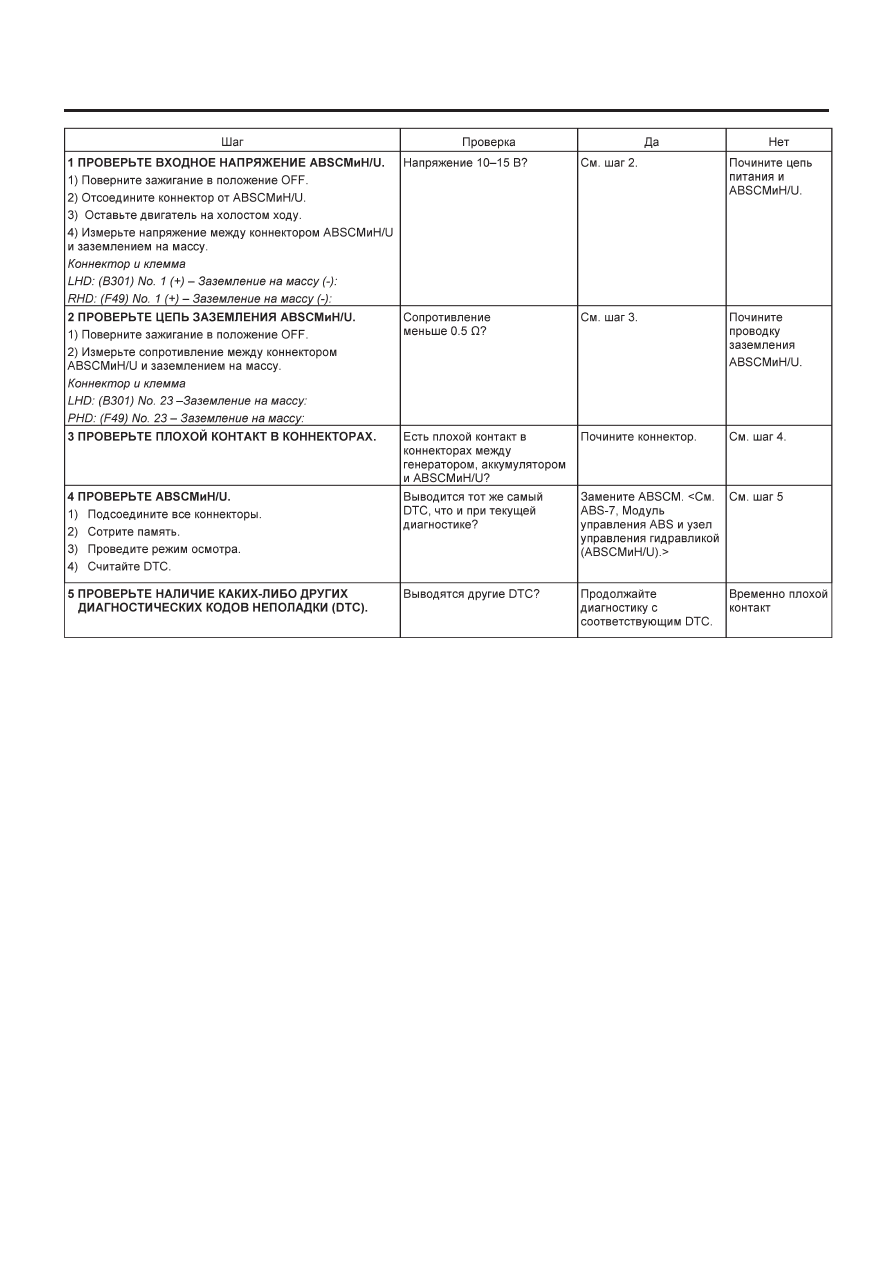

ПРОЦЕДУРА ДИАГНОСТИКИ БЕЗ ДИАГНОСТИЧЕСКОГО КОДА НЕПОЛАДКИ (DTC)

ABS-74

ABS (ДИАГНОСТИКА)

ПРОЦЕДУРА ДИАГНОСТИКИ БЕЗ ДИАГНОСТИЧЕСКОГО КОДА НЕПОЛАДКИ (DTC)

ABS-75

ABS (ДИАГНОСТИКА)

V:  DTC 41 НЕНОРМАЛЬНЫЙ МОДУЛЬ УПРАВЛЕНИЯ ABS

ДИАГНОЗ:
Неисправный ABSCMиH/U.

СИМПТОМ НЕПОЛАДКИ:
• ABS не работает.
• EBD не работает.

ПРИМЕЧАНИЕ:
Помимо предупреждающего светового сигнала ABS, также загорается предупреждающий световой сигнал тормозов.

ДИАГРАММА ПРОВОДКИ:

Модель LHD

Модель RHD
