ПРОЦЕДУРА ДИАГНОСТИКИ БЕЗ ДИАГНОСТИЧЕСКОГО КОДА НЕПОЛАДКИ (DTC)

ABS-80

ABS (ДИАГНОСТИКА)

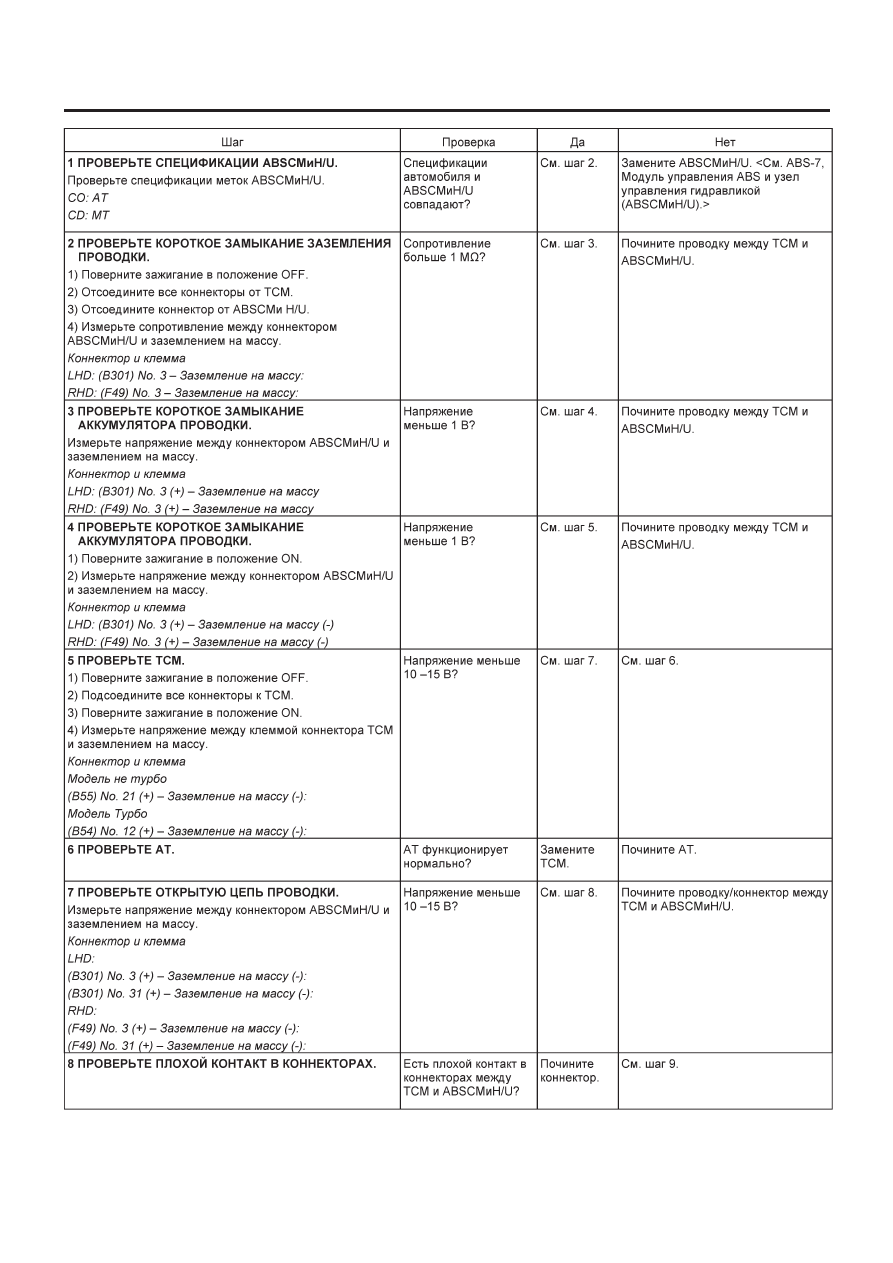

X:  DTC 44 НЕНОРМАЛЬНАЯ КОМБИНАЦИЯ УПРАВЛЕНИЯ АТ

ДИАГНОЗ:
Неисправность комбинации управления АТ

СИМПТОМ НЕПОЛАДКИ:
ABS не работает.

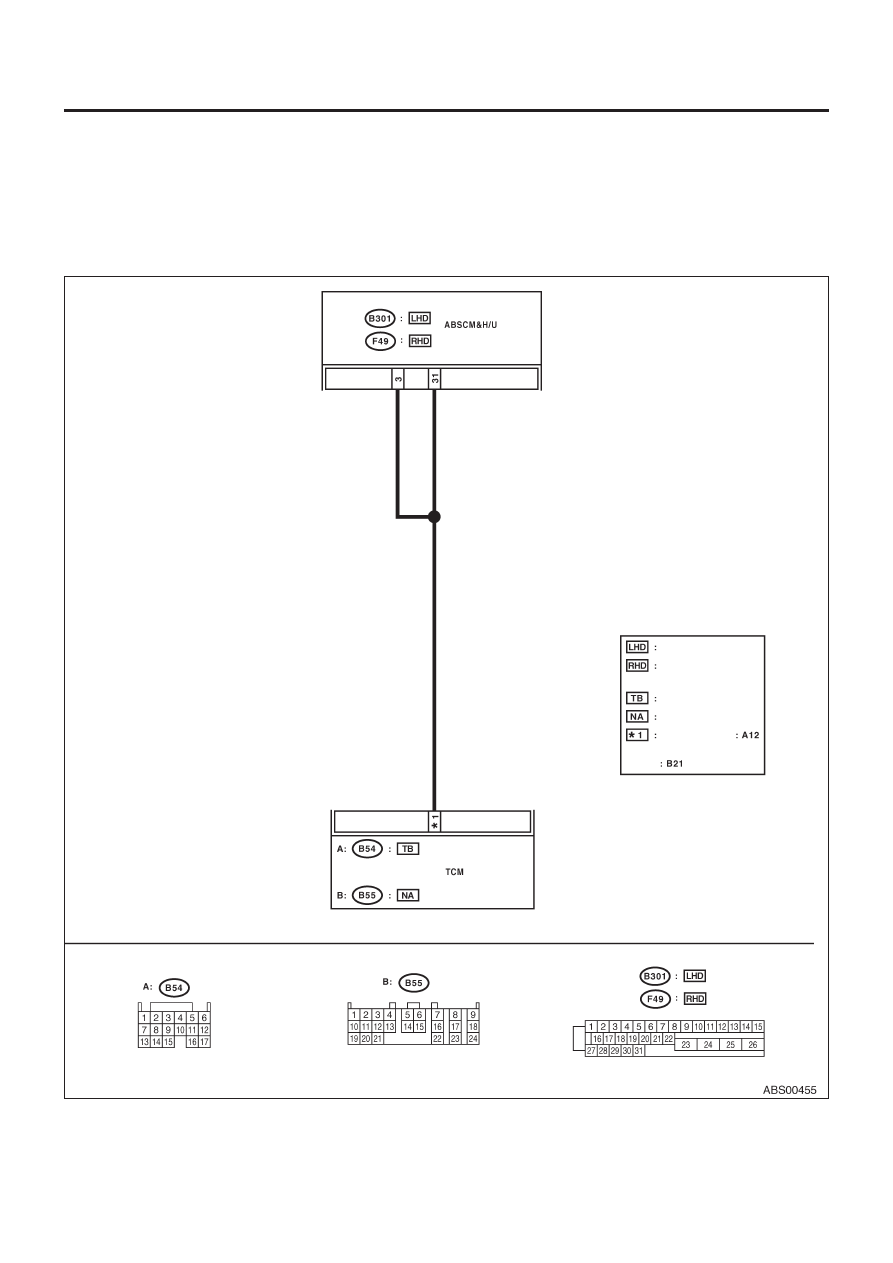

ДИАГРАММА ПРОВОДКИ:

Модель LHD

Модель RHD

Модель турбо

Модель не турбо

Модель турбо
Модель не турбо

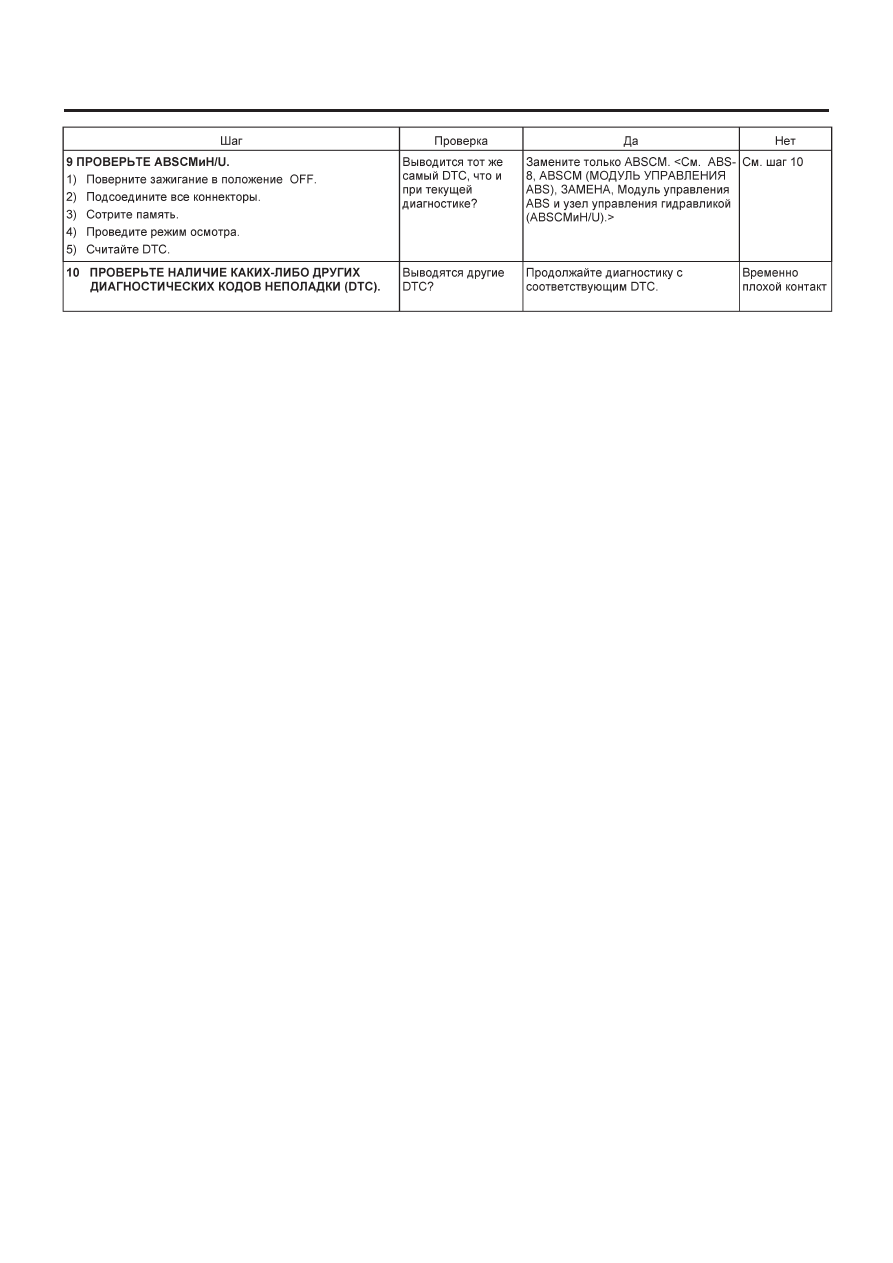

ПРОЦЕДУРА ДИАГНОСТИКИ БЕЗ ДИАГНОСТИЧЕСКОГО КОДА НЕПОЛАДКИ (DTC)

ABS-81

ABS (ДИАГНОСТИКА)

ПРОЦЕДУРА ДИАГНОСТИКИ БЕЗ ДИАГНОСТИЧЕСКОГО КОДА НЕПОЛАДКИ (DTC)

ABS-82

ABS (ДИАГНОСТИКА)

ПРОЦЕДУРА ДИАГНОСТИКИ БЕЗ ДИАГНОСТИЧЕСКОГО КОДА НЕПОЛАДКИ (DTC)

ABS-83

ABS (ДИАГНОСТИКА)

Y:  DTC 51 НЕНОРМАЛЬНОЕ РЕЛЕ КЛАПАНА

ДИАГНОЗ:
Неисправно реле клапана
СИМПТОМ НЕПОЛАДКИ:
• ABS не работает.
• EBD не работает при некоторых поломках.
ПРИМЕЧАНИЕ:
Помимо предупреждающего светового сигнала ABS, временно загорается предупреждающий световой сигнал тормозов, если
EBD не работает.

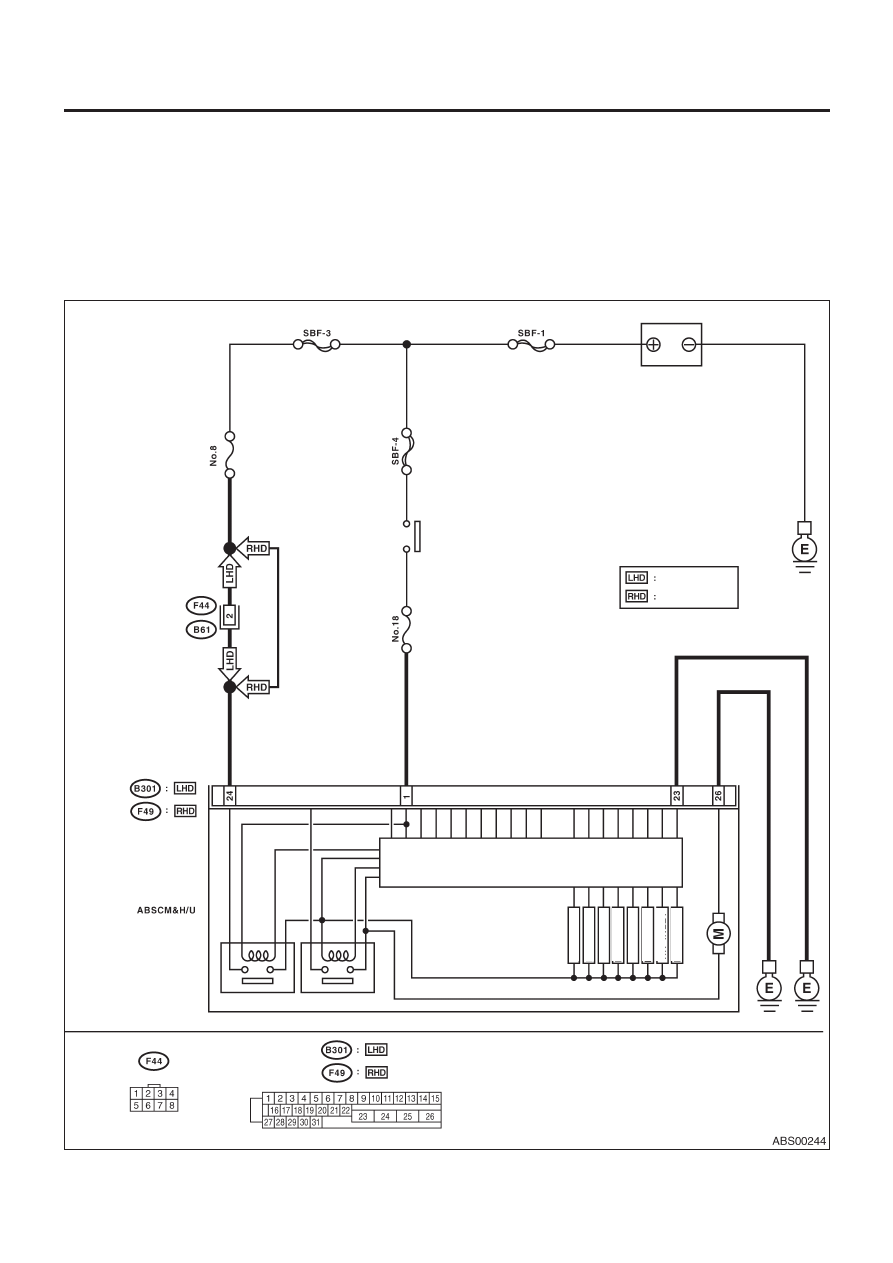

ДИАГРАММА ПРОВОДКИ:

Мотор насоса

Переключатель
зажигания

Модель lHD

Модель RHD

Аккумулятор

Реле клапана

Реле мотора

Соленоидный

клапан

пер. лев. впуск.

зад. лев. впуск.

зад. пр. впуск.

пер. пр. впуск.

пер. лев. выпуск.

зад. лев. выпуск.

зад. пр. выпуск.

пер. пр. выпуск.
