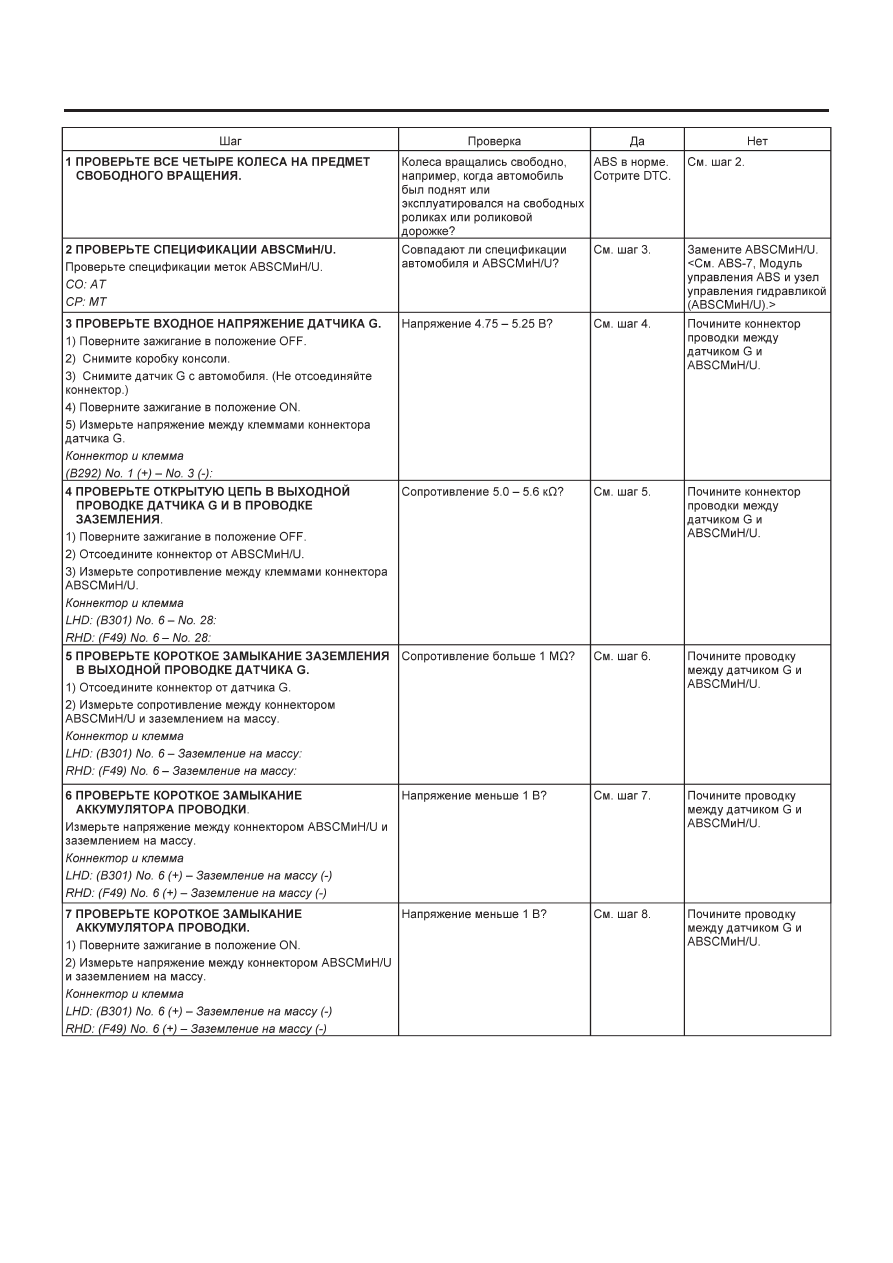

ПРОЦЕДУРА ДИАГНОСТИКИ БЕЗ ДИАГНОСТИЧЕСКОГО КОДА НЕПОЛАДКИ (DTC)

ABS-92

ABS (ДИАГНОСТИКА)

ПРОЦЕДУРА ДИАГНОСТИКИ БЕЗ ДИАГНОСТИЧЕСКОГО КОДА НЕПОЛАДКИ (DTC)

ABS-93

ABS (ДИАГНОСТИКА)

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

ABS-94

ABS (ДИАГНОСТИКА)

13. Процедура диагностики с диагностическим кодом неполадки (DTC)

A: КОММУНИКАЦИЯ ДЛЯ ИНИЦИАЛИЗАЦИИ НЕВОЗМОЖНА

ДИАГНОЗ:
Неисправен коннектор проводки

СИМПТОМ НЕПОЛАДКИ:
Предупреждающий световой сигнал ABS продолжает гореть.

ДИАГРАММА ПРОВОДКИ:

Модель LHD

Модель RHD

Переключатель
зажигания

Коннектор

связи данных

Генератор

Аккумулятор

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

ABS-95

ABS (ДИАГНОСТИКА)
