ПЕРЕДНИЙ САЛЬНИК ЗАДНЕГО ДИФФЕРЕНЦИАЛА

DI-54

ДИФФЕРЕНЦИАЛ

14) Установите фланцевое соединение.

ПРИМЕЧАНИЕ:
Для установки фланцевого соединения используйте пласт-
массовый молоток.

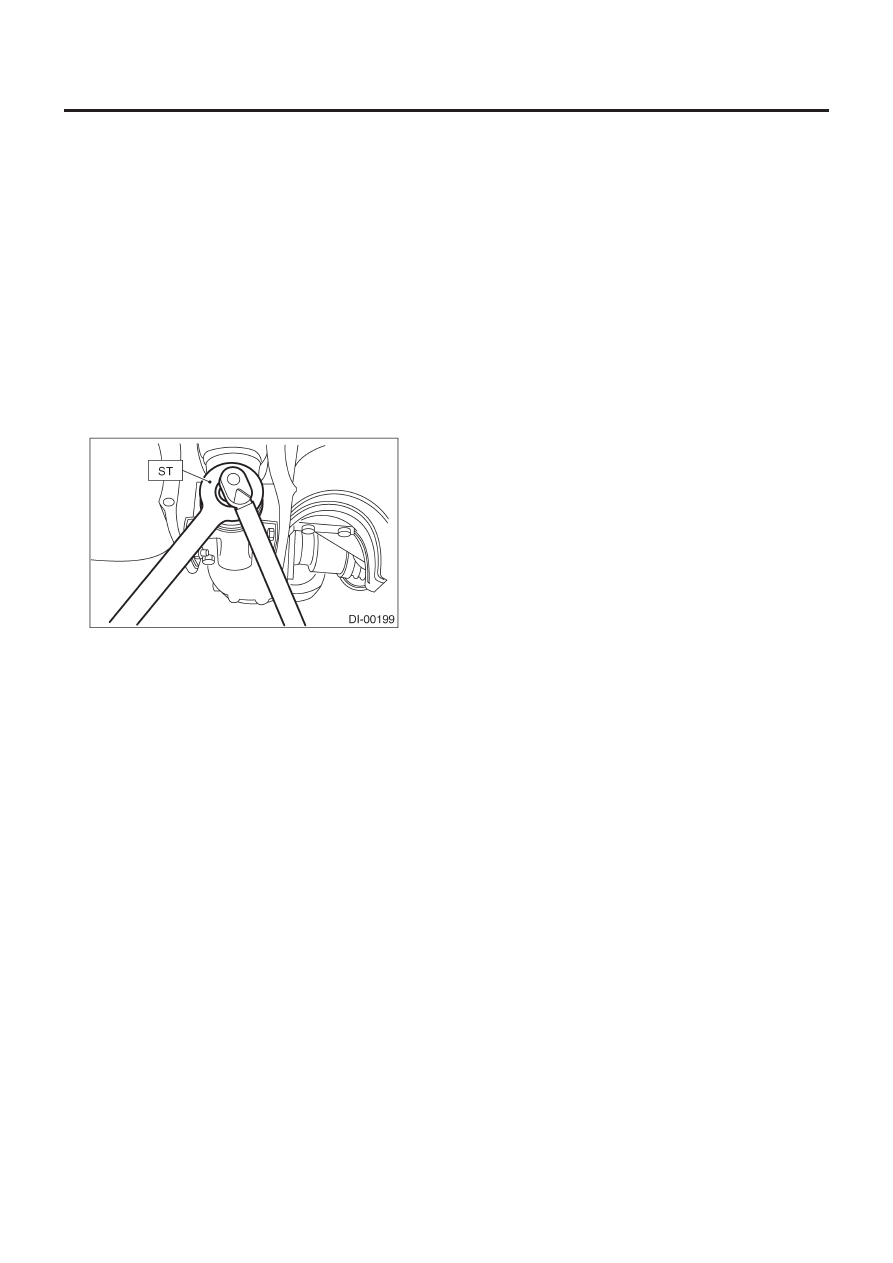

15) Затяните самоконтрящуюся гайку с определенным диа-
пазоном усилия, чтобы предварительный натяг фланцевого
соединения стал таким же, как до замены сальника.

ST

498427200

ФЛАНЦЕВЫЙ КЛЮЧ

ПРИМЕЧАНИЕ:
Используйте новую самоконтрящуюся гайку.

Момент затяжки:

Тип Т:

181 Н•м (18.5 кгс-м, 134 ft-lb)

Тип VA:

191 Н•м (19.5 кгс-м, 141 ft-lb)

16) Далее собирайте в порядке, обратном разборке.

БОКОВОЙ САЛЬНИК ЗАДНЕГО ДИФФЕРЕНЦИАЛА

DI-55

ДИФФЕРЕНЦИАЛ

7. Боковой сальник заднего дифференциала

A:  ОСМОТР

Убедитесь в отсутствии протечек масла из бокового сальника.
Замените сальник в случае нахождения протечек масла.

B:  ЗАМЕНА

1. ТИП  Т

1) Отсоедините кабель заземления от аккумулятора.
2) Переставьте ручку селектора или рычаг переключения пе-
редач в положение "N".
3) Отпустите стояночный тормоз.
4) Ослабьте колесные гайки.
5) Поддомкратьте автомобиль и поставьте его на прочные
стойки.
6) Снимите колеса.
Снимите заднюю выхлопную трубу и глушитель.
Модель не турбо
<См. EX(H4SO)-11, ДЕМОНТАЖ, Задняя выхлопная труба.> и
<См. EX(H4SO)-13, ДЕМОНТАЖ, Глушитель.>
Модель турбо
<См. EX(H4DOTC)-14, ДЕМОНТАЖ, Задняя выхлопная труба.>
и <См. EX(H4DOTC)-16, ДЕМОНТАЖ, Глушитель.>

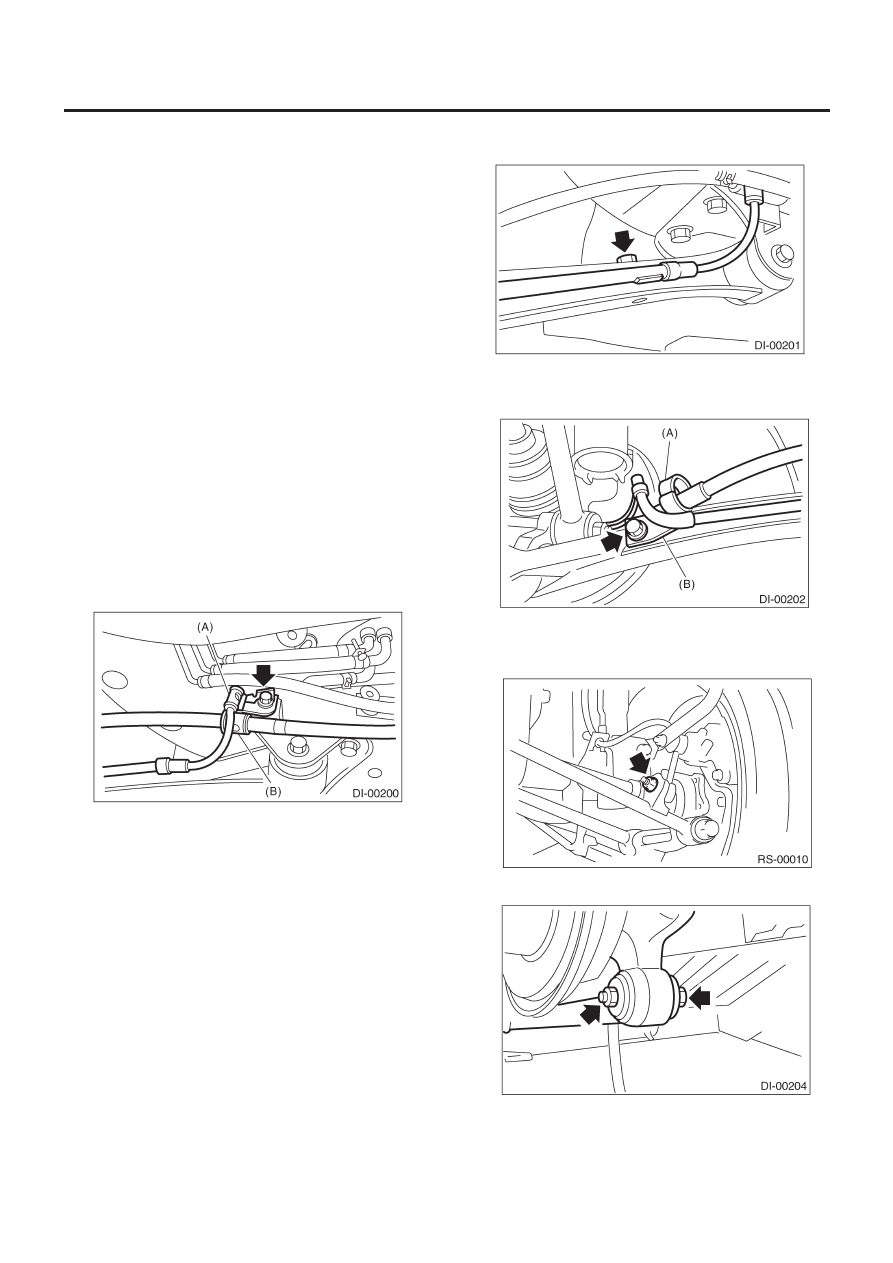

8) Снимите DOJ заднего ведущего вала с заднего дифферен-
циала.

(1) Снимите зажим троса датчика скорости колеса ABS и

зажим троса стояночного тормоза с кронштейна.

(A) Зажим троса датчика скорости колеса ABS
(B) Зажим троса стояночного тормоза

(2) Снимите зажим троса датчика скорости колеса ABS с

добавочной тяги.

(3) Снимите зажим троса датчика скорости колеса ABS и

направляющую троса стояночного тормоза с добавоч-
ной тяги.

(A) Направляющая троса стояночного тормоза
(B) Зажим троса датчика скорости колеса ABS

(4) Снимите заднюю тягу стабилизатора.

(5) Снимите болты, крепящие добавочную тягу к кожуху.

БОКОВОЙ САЛЬНИК ЗАДНЕГО ДИФФЕРЕНЦИАЛА

DI-56

ДИФФЕРЕНЦИАЛ

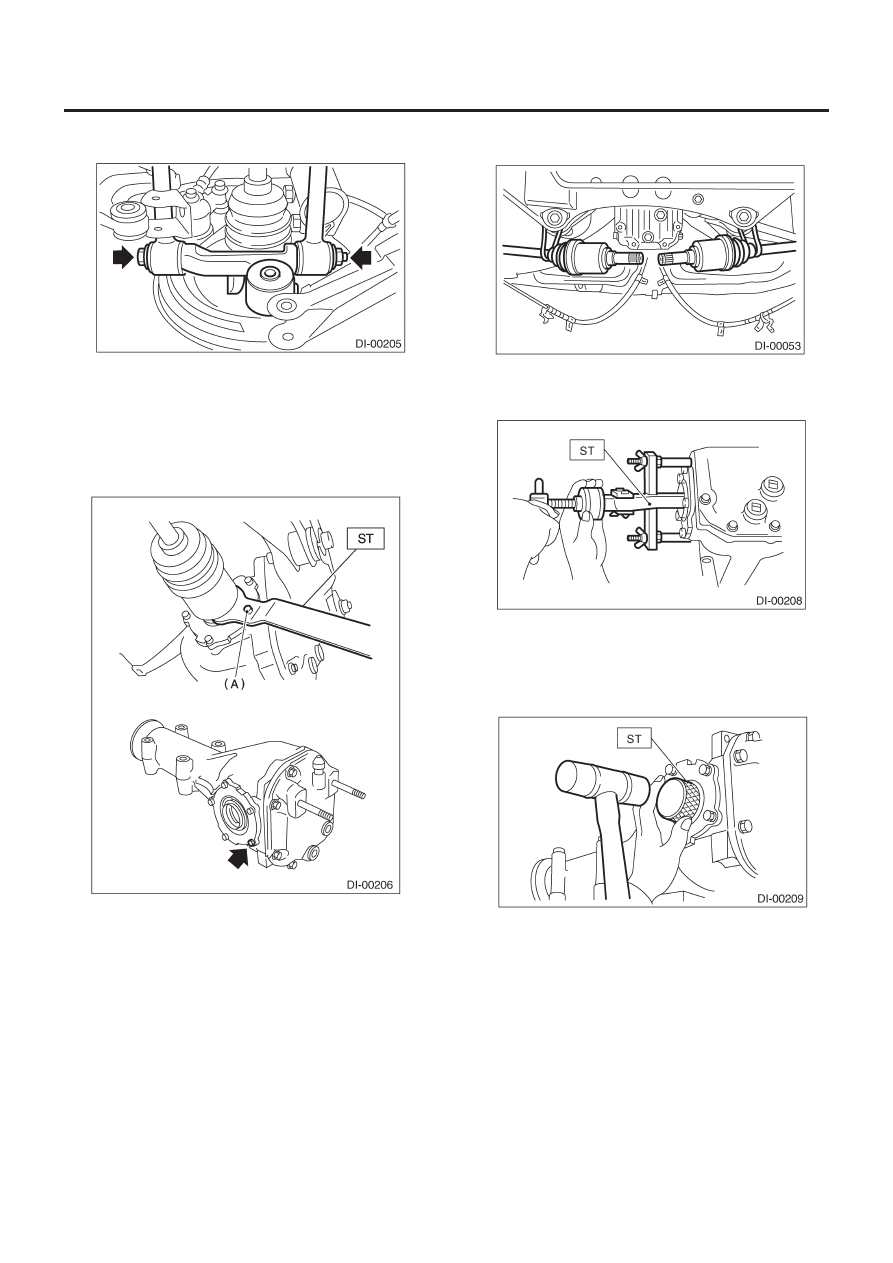

(6) Снимите болты, крепящие переднюю и заднюю боко-

вые тяги  к заднему кожуху.

(7) Снимите DOJ с заднего дифференциала с помощью ST.

ПРИМЕЧАНИЕ:
При демонтаже DOJ с заднего дифференциала установите ST
на болты как показано на рисунке, чтобы не повредить фикса-
тор бокового подшипника.

ST

208099PA100

СЪЕМНИК ВЕДУЩЕГО ВАЛА

(А) Болт

9) Подвесьте задний ведущий вал на заднюю поперечину на
проволоке.

10) Снимите сальник с помощью ST.

ST

398527700

УСТРОЙСТВО ВЫТЯГИВАТЕЛЯ

11) Введите новый боковой сальник с помощью ST.

ПРИМЕЧАНИЕ:
Нанесите кузовную смазку между кромками сальника.

ST

398437700

СГОН

БОКОВОЙ САЛЬНИК ЗАДНЕГО ДИФФЕРЕНЦИАЛА

DI-57

ДИФФЕРЕНЦИАЛ

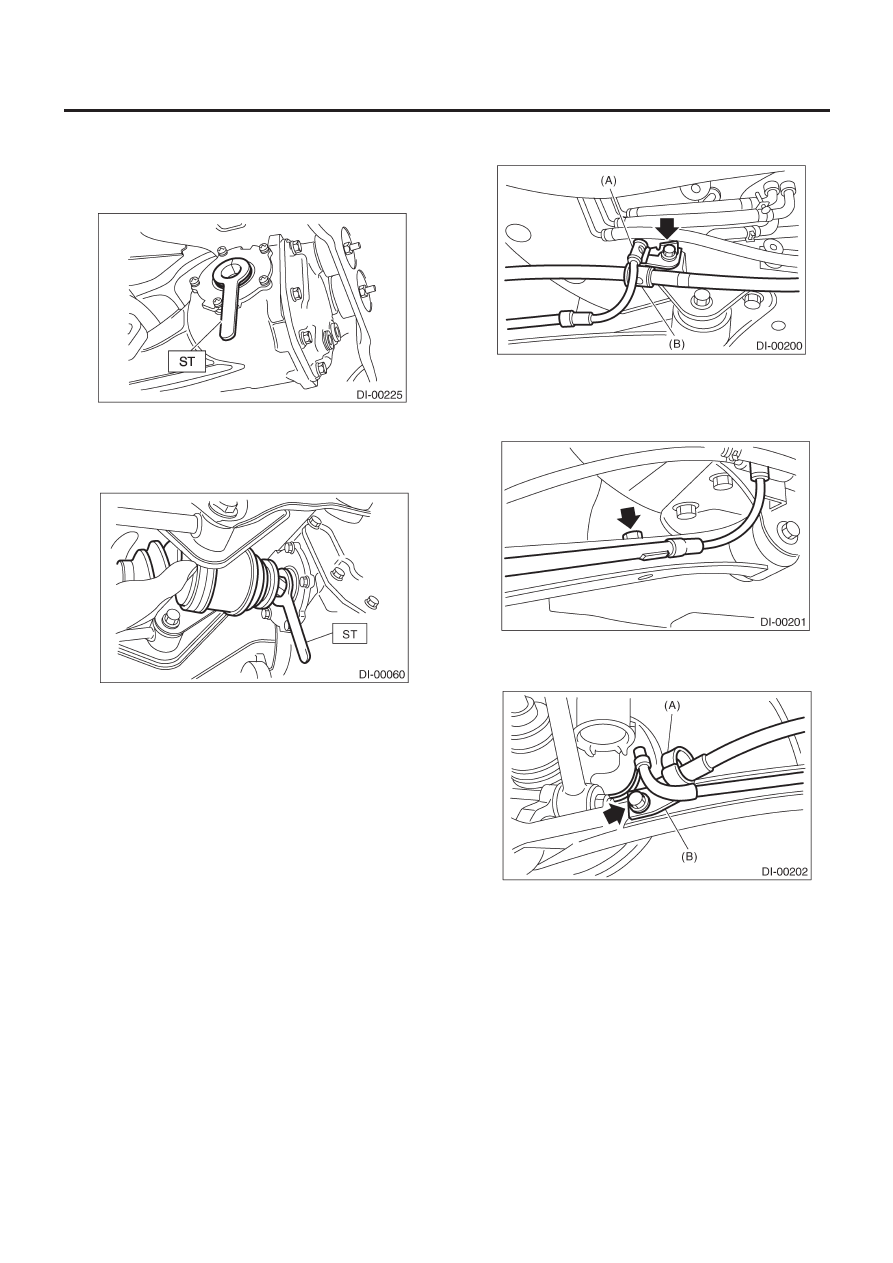

12) Вставьте DOJ в задний дифференциал.

(1) Установите ST на задний дифференциал.

ST

28099PA090

ПРОТЕКТОР БОКОВОГО
САЛЬНИКА

(2) Вставьте шлицевый вал с помощью ST, пока шлицевая

часть не окажется внутри бокового сальника.

ST

28099PA090

ПРОТЕКТОР БОКОВОГО
САЛЬНИКА

(3) Снимите ST.

ST

28099PA090

ПРОТЕКТОР БОКОВОГО
САЛЬНИКА

13) Далее собирайте в порядке, обратном разборке.

2. ТИП VA

1) Отсоедините кабель заземления от аккумулятора.
2) Переставьте ручку селектора или рычаг переключения пе-
редач в положение "N".
3) Отпустите стояночный тормоз.
4) Ослабьте колесные гайки.
5) Поддомкратьте автомобиль и поставьте его на прочные
стойки.
6) Снимите колеса.
Снимите заднюю выхлопную трубу и глушитель.
Модель не турбо
<См. EX(H4SO)-11, ДЕМОНТАЖ, Задняя выхлопная труба.> и
<См. EX(H4SO)-13, ДЕМОНТАЖ, Глушитель.>
Модель турбо
<См. EX(H4DOTC)-14, ДЕМОНТАЖ, Задняя выхлопная труба.>
и <См. EX(H4DOTC)-16, ДЕМОНТАЖ, Глушитель.>
8) Снимите DOJ заднего ведущего вала с заднего дифферен-
циала.

(1) Снимите зажим троса датчика скорости колеса ABS и

зажим троса стояночного тормоза с кронштейна.

(A) Зажим троса датчика скорости колеса ABS
(B) Зажим троса стояночного тормоза

(2) Снимите зажим троса датчика скорости колеса ABS с

добавочной тяги.

(3) Снимите зажим троса датчика скорости колеса ABS и

направляющую троса стояночного тормоза с добавоч-
ной тяги.

(A) Направляющая троса стояночного тормоза
(B) Зажим троса датчика скорости колеса ABS
