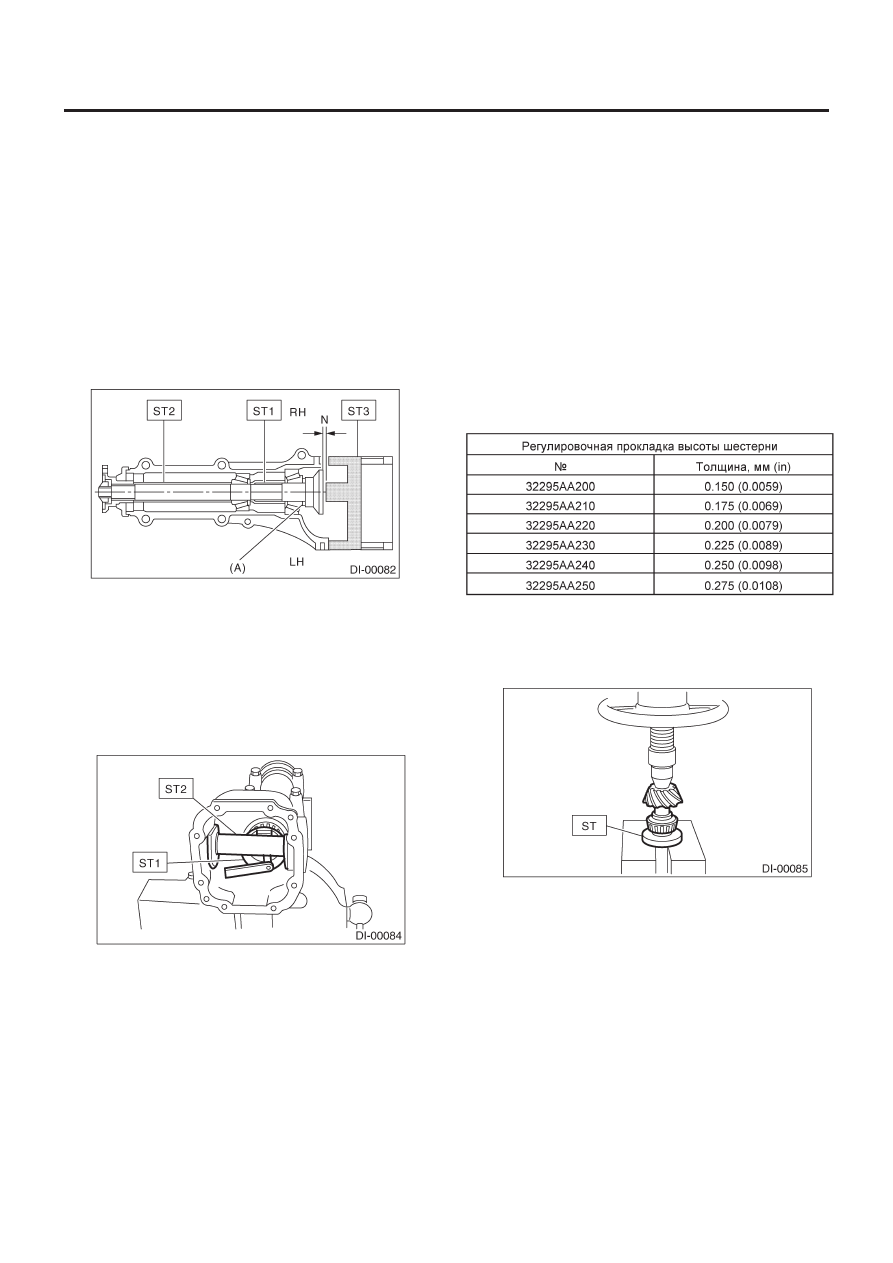

ЗАДНИЙ ДИФФЕРЕНЦИАЛ ДЛЯ ТИПА VA

DI-46

ДИФФЕРЕНЦИАЛ

2) Регулировка высоты ведущей шестерни
Регулируйте высоту ведущей шестерни при прокладке, уста-
новленной между конусом заднего подшипника и задней ча-
стью шестерни.

(1) После регулировки предварительного натяга подшип-

ника шестерни в предыдущем шаге не снимайте ST1,
ST2 и ST3.

ПРИМЕЧАНИЕ:
На данном этапе установите временно выбранную регулиро-
вочную прокладку высоты шестерни или ту, которая исполь-
зовалась ранее.

ST1

498447150

ПРОМЕЖУТОЧНЫЙ ВАЛ

ST2

32285AA000

ПРОМЕЖУТОЧНАЯ ВТУЛКА

ST3

498505501

ИЗМЕРИТЕЛЬ САЛАЗОК
ДИФФЕРЕНЦИАЛА

(A) Регулировочная прокладка высоты шестерни

(2) Измерьте зазор N между концом ST3 и поверхность

конца ST1 с помощью измерителя толщины.

ПРИМЕЧАНИЕ:
Убедитесь в отсутствии зазора между корпусом и ST3.

ST1

498447150

ПРОМЕЖУТОЧНЫЙ ВАЛ

ST2

498505501

ИЗМЕРИТЕЛЬ САЛАЗОК
ДИФФЕРЕНЦИАЛА

(3) Рассчитайте толщину регулировочной прокладки высо-

ты шестерни из следующей формулы и замените вре-
менно установленную прокладку на новую.

ПРИМЕЧАНИЕ:
Для регулировки используйте от 1 до 3 прокладок.

T = To + N - 0.05 (мм)

где

T = Толщина регулировочной прокладки высоты шестерни

(мм)

To = Толщина изначально установленной прокладки (мм)
N = Показания измерителя толщины (мм)
H = Цифра, нанесенная на головке ведущей шестерни

(Пример расчета)

To = 0.15 мм
N =0.1 мм
T = 0.15 + 0.1 -0.05 = 0.2 мм
Результат: Толщина = 0.2 мм

Таким образом, следует использовать 32295AA220.
Регулировочная прокладка высоты шестерни

3) Установите выбранную регулировочную прокладку высоты
шестерни на ведущую шестерню и запрессуйте конус задне-
го подшипника на его место с помощью ST.

498175500

УСТАНОВЩИК

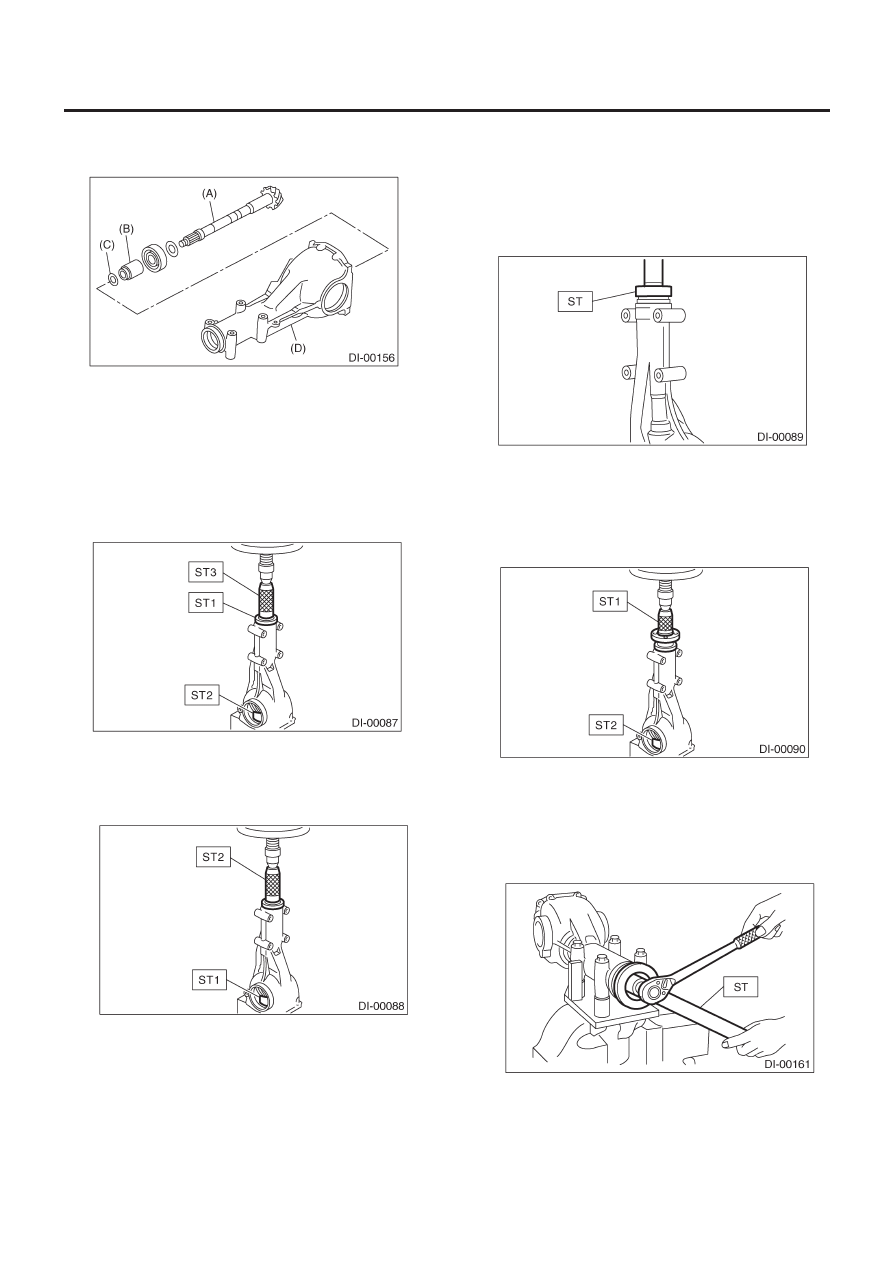

ЗАДНИЙ ДИФФЕРЕНЦИАЛ ДЛЯ ТИПА VA

DI-47

ДИФФЕРЕНЦИАЛ

4) Вставьте ведущую шестерню в салазки дифференциала,
установите предварительно выбранные кольцо и шайбу регу-
лировки предварительного натяга подшипника.

(A) Ведущая шестерня
(B) Кольцо регулировки предварительного натяга подшипника
(C) Шайба регулировки предварительного натяга подшипника
(D) Салазки дифференциала

5) Запрессуйте конус переднего подшипника в салазки с по-
мощью ST1, ST2 и ST3.

ST1

32285AA000

ПРОМЕЖУТОЧНАЯ ВТУЛКА

ST2

399780104

ГРУЗ

ST3

899580100

УСТАНОВЩИК

6) Вставьте кольцо, а затем запрессуйте пилотный подшип-
ник с помощью ST1 и ST2.

ST1

399780104

ГРУЗ

ST2

899580100

УСТАНОВЩИК

7) Вставьте новый сальник с помощью ST.

ПРИМЕЧАНИЕ:
• Запрессуйте до тех пор, пока конец сальника не будет нахо-
диться на 1 мм (0.04 in) изнутри от конца салазок.
• Нанесите смазку между кромками сальника.

498447120

УСТАНОВЩИК

8) Запрессуйте фланцевое соединение с помощью ST1 и ST2.

ПРИМЕЧАНИЕ:
Следите за тем, чтобы не повредить подшипник.

ST1

899874100

УСТАНОВЩИК

ST2

399780104

ГРУЗ

9) Установите самоконтрящуюся гайку. Затем закрепите
фланцевое соединение с помощью ST и затяните гайку.

498427200

ФЛАНЦЕВЫЙ КЛЮЧ

Момент затяжки:

191 Н•м (19.5 кгс-м, 141 ft-lb)

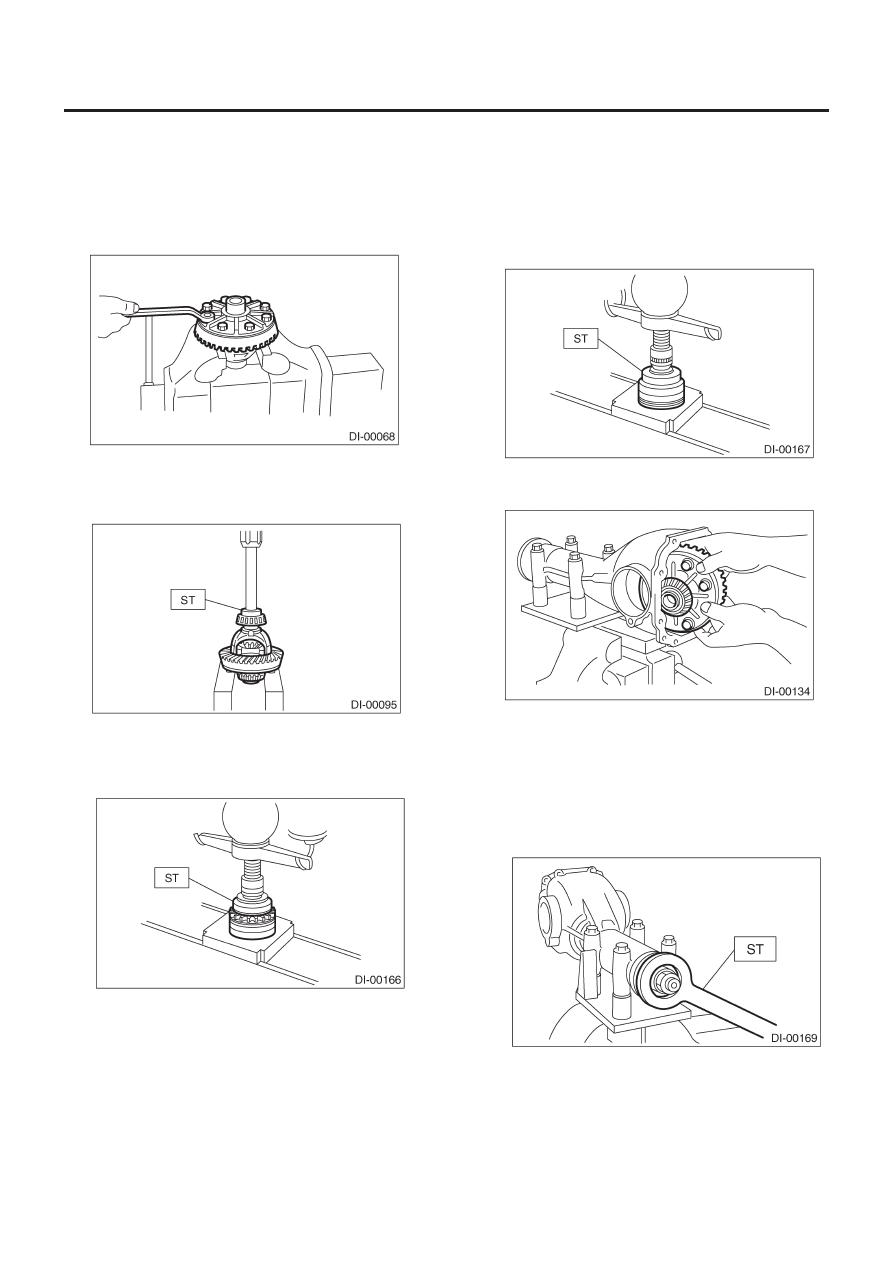

ЗАДНИЙ ДИФФЕРЕНЦИАЛ ДЛЯ ТИПА VA

DI-48

ДИФФЕРЕНЦИАЛ

10) Установите гипоидную ведомую шестерню на корпус
дифференциала.

ПРИМЕЧАНИЕ:
Затяните по диагонали, постукивая по головкам болтов.

Момент затяжки:

62 Н•м (6.3 кгс-м, 45.6 ft-lb)

11) Вожмите конус бокового подшипника в корпус диффе-
ренциала с помощью ST.

498485400

СГОН

12) Соберите держатели.

(1) Установите сальник в правый и левый держатели.

498447100

УСТАНОВЩИК

(2) Установите кольцо подшипника в правый и левый дер-

жатели.

398477702

СГОН ВНЕШНЕГО КОЛЬЦА
ПОДШИПНИКА

ОСТОРОЖНО:
Убедитесь в том, что сальник, внешнее кольцо подшип-
ника и конус собраны правильно.

(3) Установите устройство корпуса дифференциала в са-

лазки дифференциала в порядке, обратном разборке.

(4) Временно затяните правый и левый боковые держате-

ли в салазках дифференциала.

13) Произведите регулировку люфта устройства гипоидной
ведомой шестерни и регулировку предварительного натяга
бокового подшипника дифференциала.

(1) Поверните ведущую шестерню с помощью ST для луч-

шей посадки бокового подшипника дифференциала.

498427200

ФЛАНЦЕВЫЙ КЛЮЧ

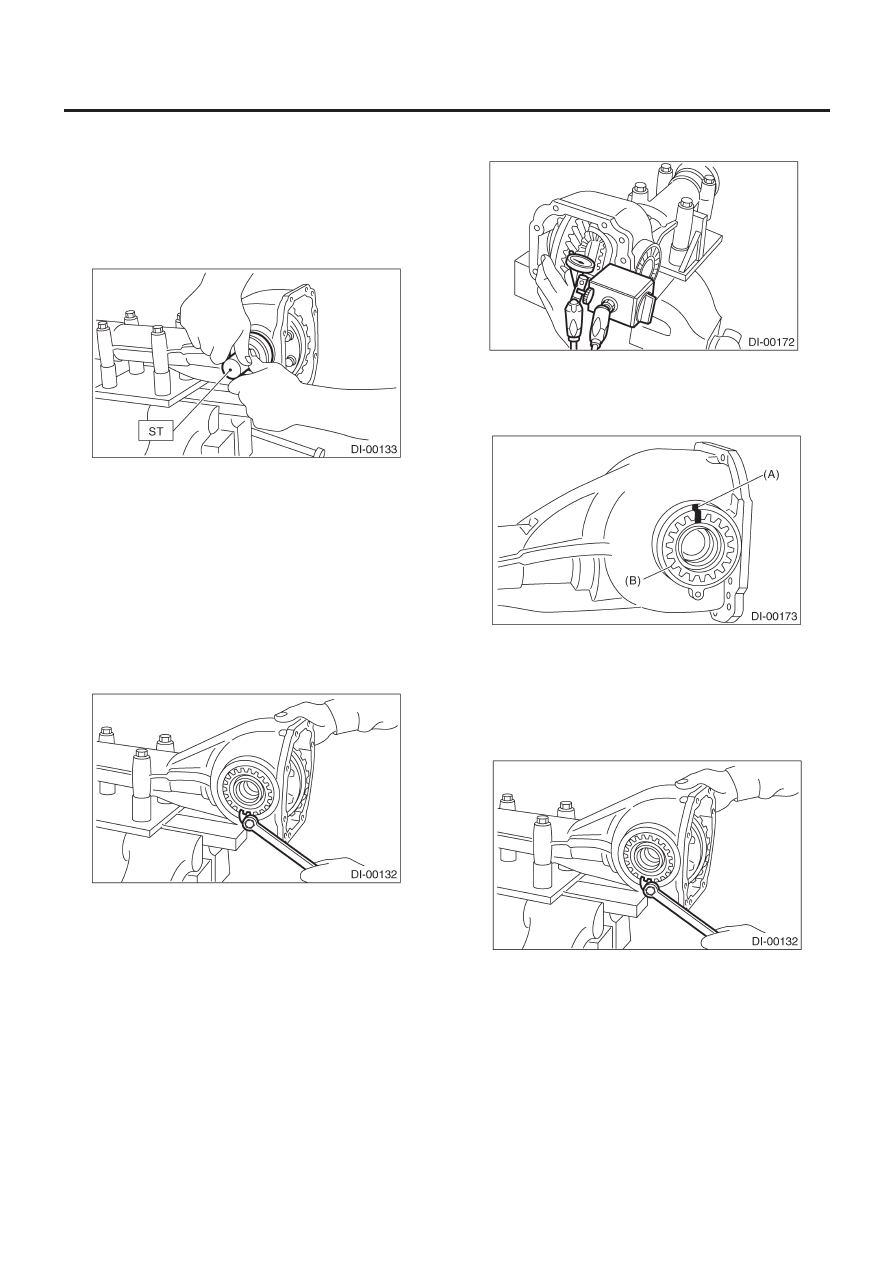

ЗАДНИЙ ДИФФЕРЕНЦИАЛ ДЛЯ ТИПА VA

DI-49

ДИФФЕРЕНЦИАЛ

(2) Вкрутите боковой (левый) держатель до тех пор, пока

не появится легкий контакт с ST.

499785500

КЛЮЧ ДЕРЖАТЕЛЯ САЛЬНИКА

ПРИМЕЧАНИЕ
• Устанавливайте сальник дифференциала на правильную
сторону.
• Не устанавливайте кольцевой уплотнитель

(3) Открутите боковой держатель ведомой шестерни при-

мерно на 1 1/2 зубца держателя и затяните противопо-
ложный держатель приблизительно на 2 зубца (прибл.
1 1/2 + 1/2 зубца).
[Значение ослабление бокового держателя ведомой
шестерни (прибл. 1 1/2) + 1/2 зубца.]
Эти +2 зубца дают предварительный натяг.

(4) Временно затяните запорную пластину.

ПРИМЕЧАНИЕ:
Если положения запорной пластины и зубца не выровнялись,
переверните запорную пластину, чтобы переместить держа-
тель на 1/2 зубца.

(5) Измерьте люфт между гипоидной ведомой шестерней и

ведущей шестерней. Установите магнитную базу на са-
лазки дифференциала. Выровняйте контактную точку
циферблатного индикатора с зубчатой поверхностью
гипоидной ведомой шестерни и подвигайте гипоидную
ведомую шестерню, удерживая ведущую шестерню в
неподвижном состоянии. Считайте значение, указан-
ное на циферблатном индикаторе.

ПРИМЕЧАНИЕ:
Если измеренный люфт не подпадает под диапазон специфи-
кации, повторите процедуры регулировки люфта между шес-
терней и гипоидной ведомой шестерней и регулировки пред-
варительного натяга бокового подшипника дифференциала.

Люфт:

0.10 – 0.15 мм (0.0039 – 0.0059 in)

14) Нанесите сопоставительную метку на салазки дифферен-
циала и держатель. Снимите держатели по одному за один раз.
Установите в начальное положение после вставления кольце-
вого уплотнителя и нанесения смазки на резьбовую часть.

(A) Сопоставительная метка
(B) Держатель

15) Затяните болт запорной пластины с определенным мо-
ментом.

Момент затяжки:

25 Н•м (2.5 кгс-м, 18.1 ft-lb)
