ОБЩЕЕ ОПИСАНИЕ

DI-14

ДИФФЕРЕНЦИАЛ

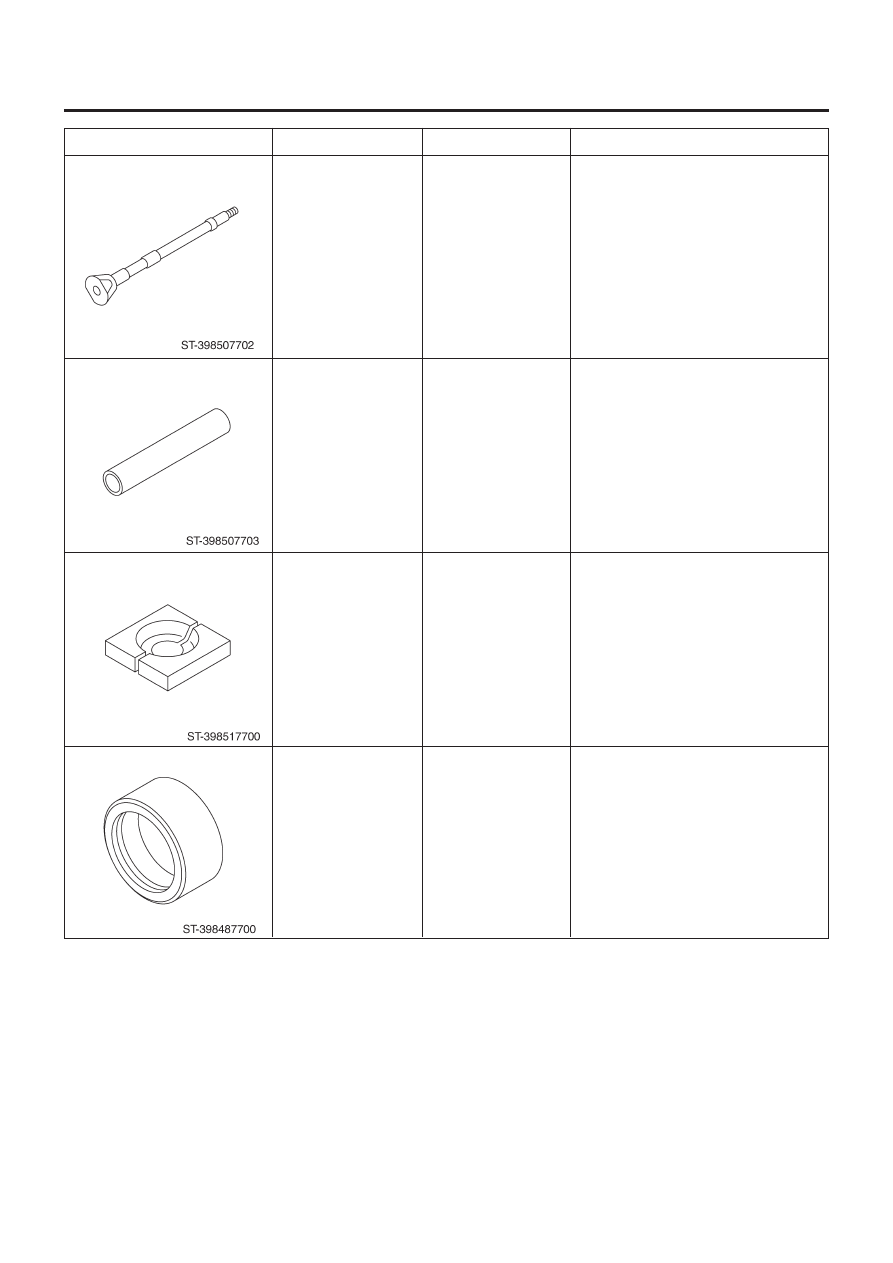

ИЛЛЮСТРАЦИЯ

НОМЕР ИНСТРУМЕНТА

398507702

398507703

398517700

398487700

ПРОМЕЖУТОЧНЫЙ
ВАЛ

ПРОМЕЖУТОЧНАЯ
ВТУЛКА

ЗАМЕНИТЕЛЬ

СГОН

• Используется для регулировки высоты и
предварительного натяга шестерни.
• Для Типа Т.

• Используется для регулировки высоты и
предварительного натяга шестерни.
• Для Типа Т.

• Используется для демонтажа конуса
заднего подшипника.
• Для Типа Т.

• Используется для прессовой посадки
конуса бокового подшипника.
• Для Типа Т.

ОПИСАНИЕ

ПОМЕТКИ

ОБЩЕЕ ОПИСАНИЕ

DI-15

ДИФФЕРЕНЦИАЛ

ИЛЛЮСТРАЦИЯ

НОМЕР ИНСТРУМЕНТА

398507701

398527700

399527700

28099PA090

ИЗМЕРИТЕЛЬ
САЛАЗОК
ДИФФЕРЕНЦИАЛА

УСТРОЙСТВО
ВЫТЯГИВАТЕЛЯ

КОМПЛЕКТ
ВЫТЯГИВАТЕЛЯ

ПРОТЕКТОР
САЛЬНИКА

• Используется для регулировки высоты
шестерни.
• Для Типа Т.

• Используется для демонтажа переднего
сальника.
• Используется для демонтажа стакана
бокового подшипника. (Для типа Т.)

• Используется для вынимания конуса
бокового подшипника
(1) БОЛТ (899521412)
(2) ВЫТЯГИВАТЕЛЬ (399527702)
(3) ДЕРЖАТЕЛЬ (399527703)
(4) АДАПТЕР (398497701)
(5) БОЛТ (899520107)
(6) ГАЙКА (021008000)
• Для типа Т

• Используется для установки заднего
ведущего вала в задний дифференциал.
• Для защиты сальника.

ОПИСАНИЕ

ПОМЕТКИ

ОБЩЕЕ ОПИСАНИЕ

DI-16

ДИФФЕРЕНЦИАЛ

ИЛЛЮСТРАЦИЯ

НОМЕР ИНСТРУМЕНТА

398237700

28099PA100

399703600

899874100

СГОН

СЪЕМНИК
ВЕДУЩЕГО ВАЛА

УСТРОЙСТВО
ВЫТЯГИВАТЕЛЯ

УСТАНОВЩИК

• Используется для установки бокового
подшипника.
• Для Типа Т.

• Используется для демонтажа заднего
ведущего вала из заднего
дифференциала.
• Для Типа Т.

Используется для демонтажа
сболчиваемого соединения.

Используется для установки
сболчиваемого соединения.

ОПИСАНИЕ

ПОМЕТКИ

ОБЩЕЕ ОПИСАНИЕ

DI-17

ДИФФЕРЕНЦИАЛ

ИЛЛЮСТРАЦИЯ

НОМЕР ИНСТРУМЕНТА

498175500

499785500

498447100

399520105

УСТАНОВЩИК

КЛЮЧ ДЕРЖАТЕЛЯ
САЛЬНИКА

УСТАНОВЩИК

ГНЕЗДО

• Используется для установки конуса
заднего подшипника.
• Для типа VA.

• Используется для демонтажа и
установки держателя бокового сальника.
• Для типа VA.

• Используется для установки сальника.
• Для типа VA.

• Используется для демонтажа конуса
бокового подшипника.
• Используется с КОМПЛЕКТОМ
ВЫТЯГИВАТЕЛЯ (899524100).
• Для типа VA.

ОПИСАНИЕ

ПОМЕТКИ
