ОБЩЕЕ ОПИСАНИЕ

DI-18

ДИФФЕРЕНЦИАЛ

ИЛЛЮСТРАЦИЯ

НОМЕР ИНСТРУМЕНТА

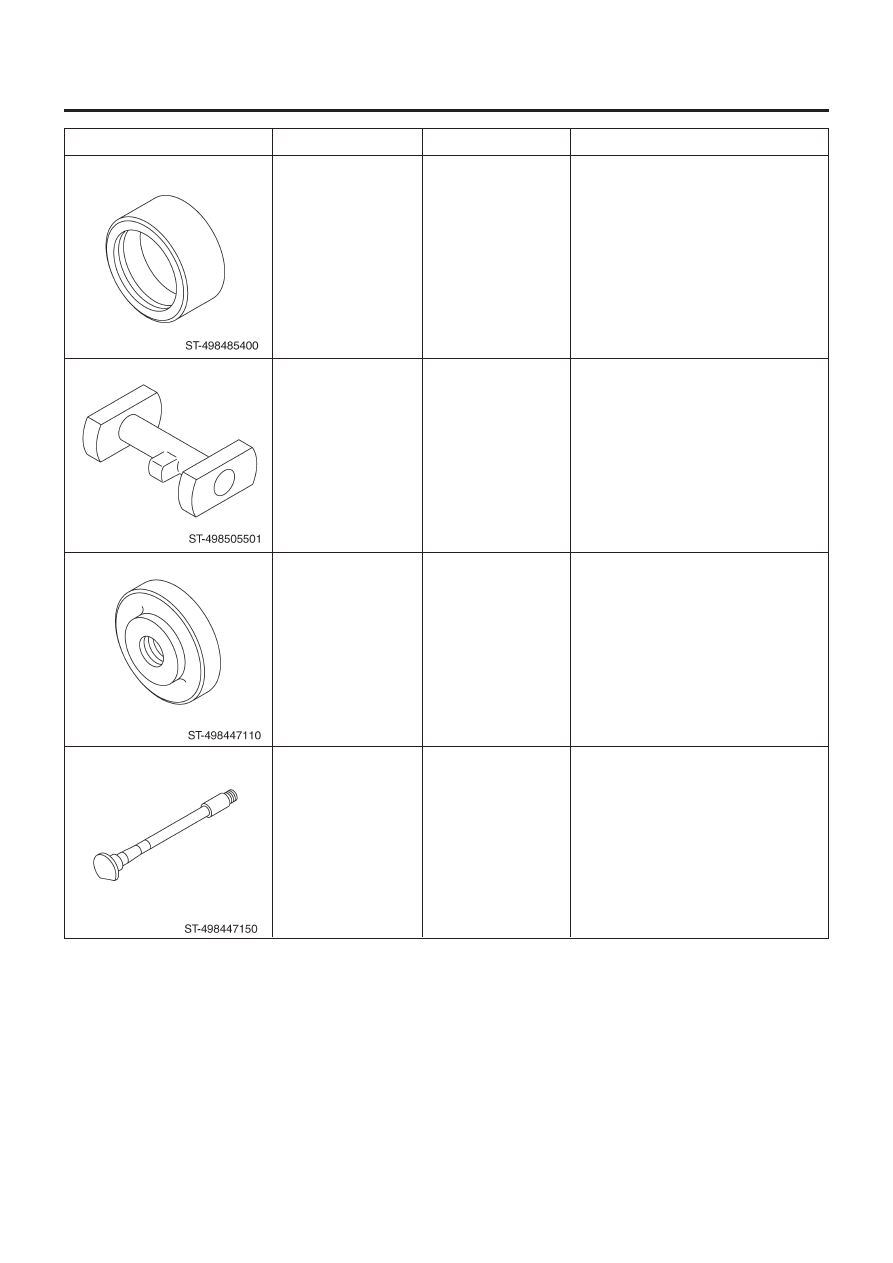

498485400

498505501

498447110

498447150

СГОН

ИЗМЕРИТЕЛЬ
САЛАЗОК
ДИФФЕРЕНЦИАЛА

СГОН

ПРОМЕЖУТОЧНЫЙ
ВАЛ

• Используется для установки конуса
бокового подшипника.
• Для типа VA.

• Используется для регулировки высоты
шестерни.
• Для типа VA.

• Используется для прессовой посадки
кольца подшипника (переднего) салазок
дифференциала.
• Для типа VA.

• Используется для регулировки высоты и
предварительного натяга шестерни.
• Для типа VA.

ОПИСАНИЕ

ПОМЕТКИ

ОБЩЕЕ ОПИСАНИЕ

DI-19

ДИФФЕРЕНЦИАЛ

ИЛЛЮСТРАЦИЯ

НОМЕР ИНСТРУМЕНТА

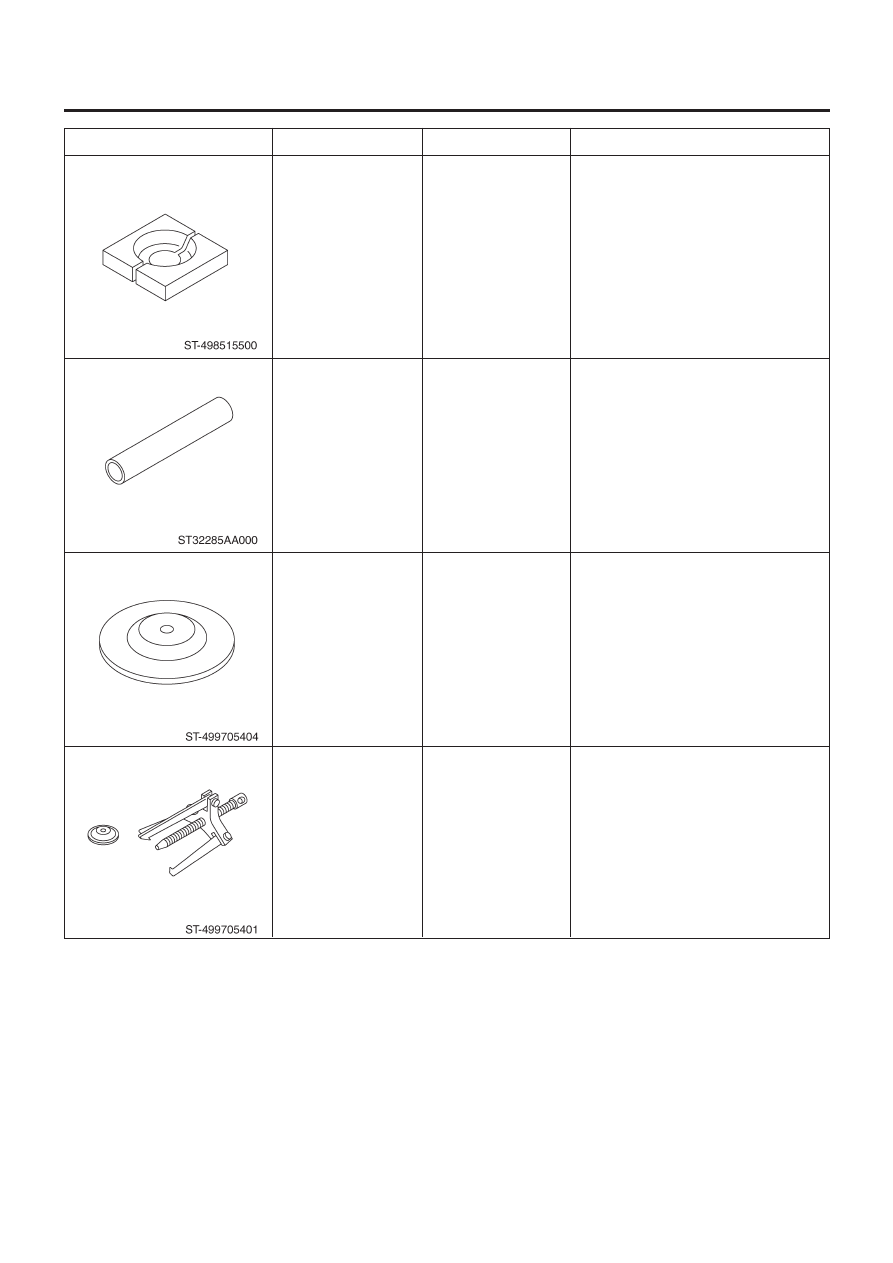

498515500

32285AA000

499705404

499705401

ЗАМЕНИТЕЛЬ

ПРОМЕЖУТОЧНАЯ
ВТУЛКА

ГНЕЗДО

УСТРОЙСТВО
ВЫТЯГИВАТЕЛЯ

• Используется для демонтажа конуса
заднего подшипника.
• Для типа VA.

• Используется для регулировки высоты и
предварительного натяга шестерни.
• Для типа VA.

• Используется для демонтажа кольца
бокового подшипника.
• Используется с УСТРОЙСТВОМ
ВЫТЯГИВАТЕЛЯ (499705401).
• Для типа VA.

• Используется для демонтажа кольца
бокового подшипника.
• Используется с ГНЕЗДОМ (499705404).
• Для типа VA.

ОПИСАНИЕ

ПОМЕТКИ

ОБЩЕЕ ОПИСАНИЕ

DI-20

ДИФФЕРЕНЦИАЛ

2. ИНСТРУМЕНТЫ ОБЩЕГО НАЗНАЧЕНИЯ

ИЛЛЮСТРАЦИЯ

НОМЕР ИНСТРУМЕНТА

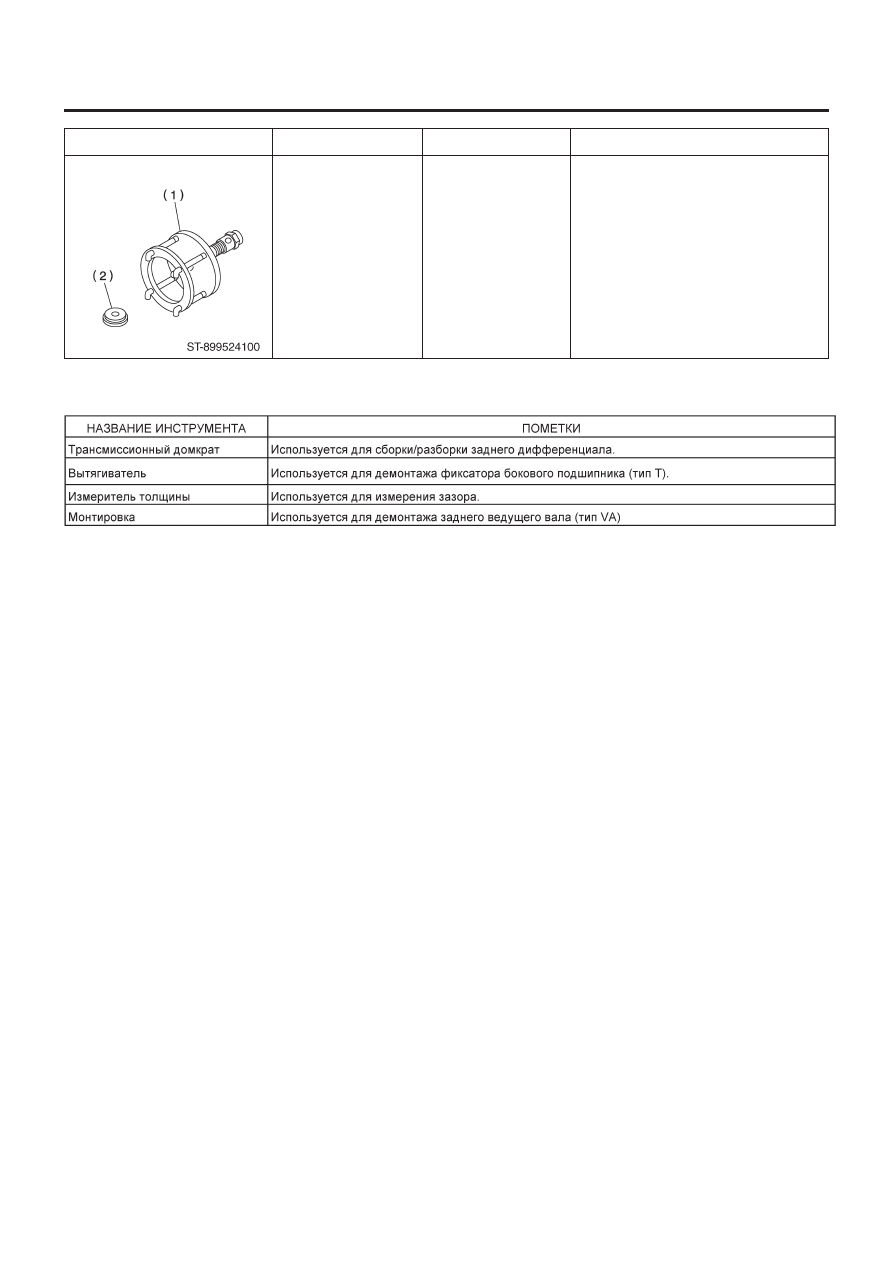

899524100

КОМПЛЕКТ
ВЫТЯГИВАТЕЛЯ

• Используется для демонтажа конуса
бокового подшипника дифференциала.
• Для Типа VA.
(1) Вытягиватель
(2) Крышка

ОПИСАНИЕ

ПОМЕТКИ

МАСЛО ДИФФЕРЕНЦИАЛА

DI-21

ДИФФЕРЕНЦИАЛ

2. Масло дифференциала

A:  ОСМОТР

1) Отсоедините коннектор переключателя температуры мас-
ла (Модель турбо для Европы).

(А) Коннектор

2) Снимите заливную заглушку или переключатель темпера-
туры масла, а затем проверьте масло. Если оно загрязнено
или устарело, замените. <См. DI-21, ЗАМЕНА, Масло диффе-
ренциала.>

ПРИМЕЧАНИЕ
Снимайте переключатель температуры масла (модель турбо
для Европы) и заливную заглушку как один узел.

3) Убедитесь, что уровень масла дифференциала доходит до
нижней части заливного болта или переключателя темпера-
туры масла. Если уровень ниже, долейте масло до нижней ча-
сти заливного болта.

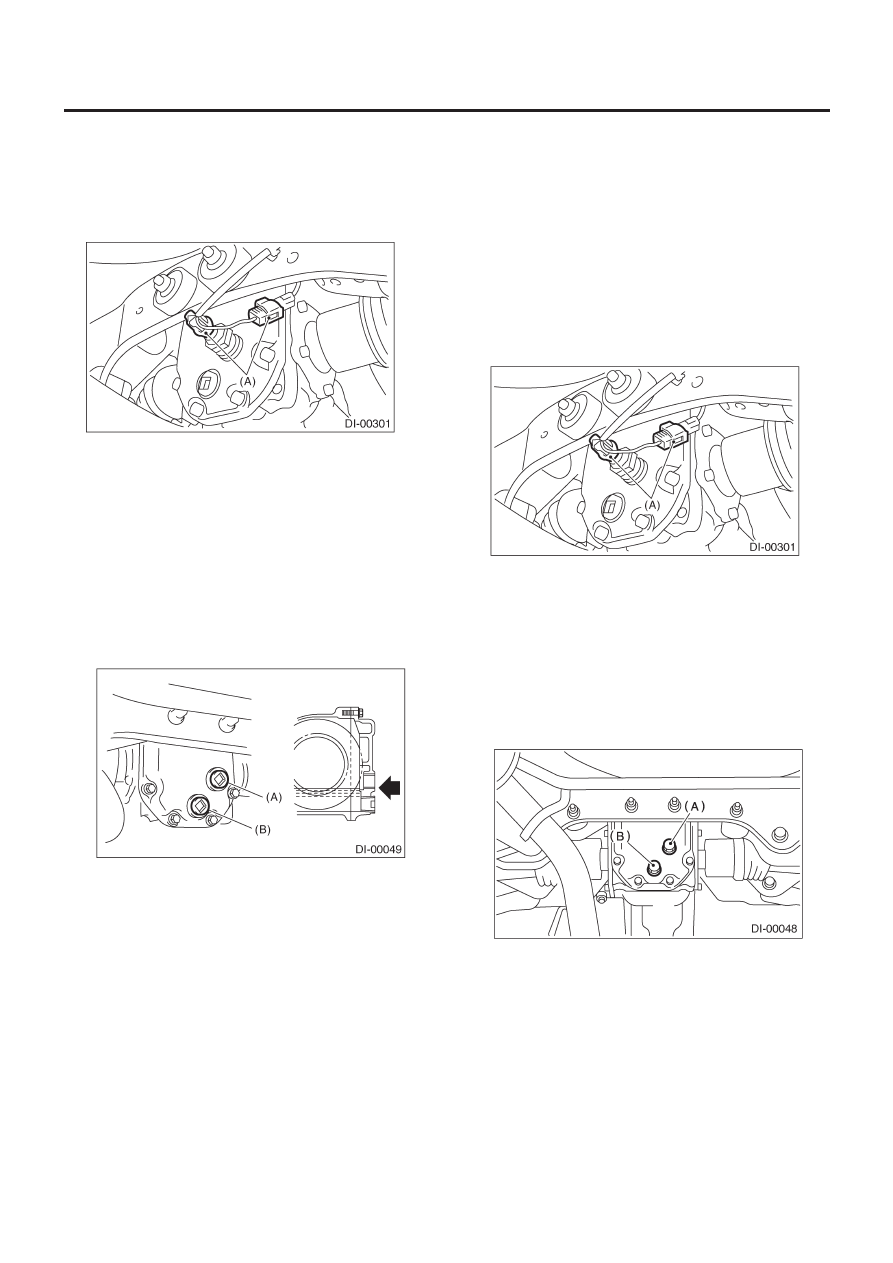

(А) Заливная заглушка
(В) Сливная заглушка

4) После осмотра затяните заглушку слива масла или пере-
ключатель температуры масла.

ПРИМЕЧАНИЕ:
• Устанавливайте переключатель температуры масла (мо-
дель турбо для Европы) и заливную заглушку как один узел.
• Нанесите жидкий уплотнитель на сливную заглушку для Типа Т.
• Используйте новую алюминиевую прокладку для Типа VA.

Жидкий уплотнитель:

THREE BOND 1105 (№ 004403010) или эквивалент

Момент затяжки:

Тип Т

49 Н•м (5.0 кгс-м, 36.2 ft-lb)

Тип VA

34 Н•м (3.5 кгс-м, 25.3 ft-lb)

5) Подсоедините коннектор к переключателю температуры
масла (Модель турбо для Европы).

B:  ЗАМЕНА

1) Поддомкратьте автомобиль и поддержите его с помощью
прочных стоек.
2) Отсоедините коннектор переключателя температуры мас-
ла (Модель турбо для Европы).

(А) Коннектор

3) Снимите заглушку слива масла и заливную заглушку или
переключатель температуры масла и слейте масло.

ПРИМЕЧАНИЕ
Снимайте переключатель температуры масла (модель турбо
для Европы) и заливную заглушку как один узел.

ОСТОРОЖНО:
Следите за тем, чтобы не обжечь руки, так как масло
очень сильно нагрето после работы.

(А) Заливная заглушка
(В) Сливная заглушка
