Subaru Forester (2004 год). Руководство - часть 550

ОБЩЕЕ ОПИСАНИЕ

DI-10

ДИФФЕРЕНЦИАЛ

D:  ПОДГОТОВИТЕЛЬНЫЕ ИНСТРУМЕНТЫ

1. СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ

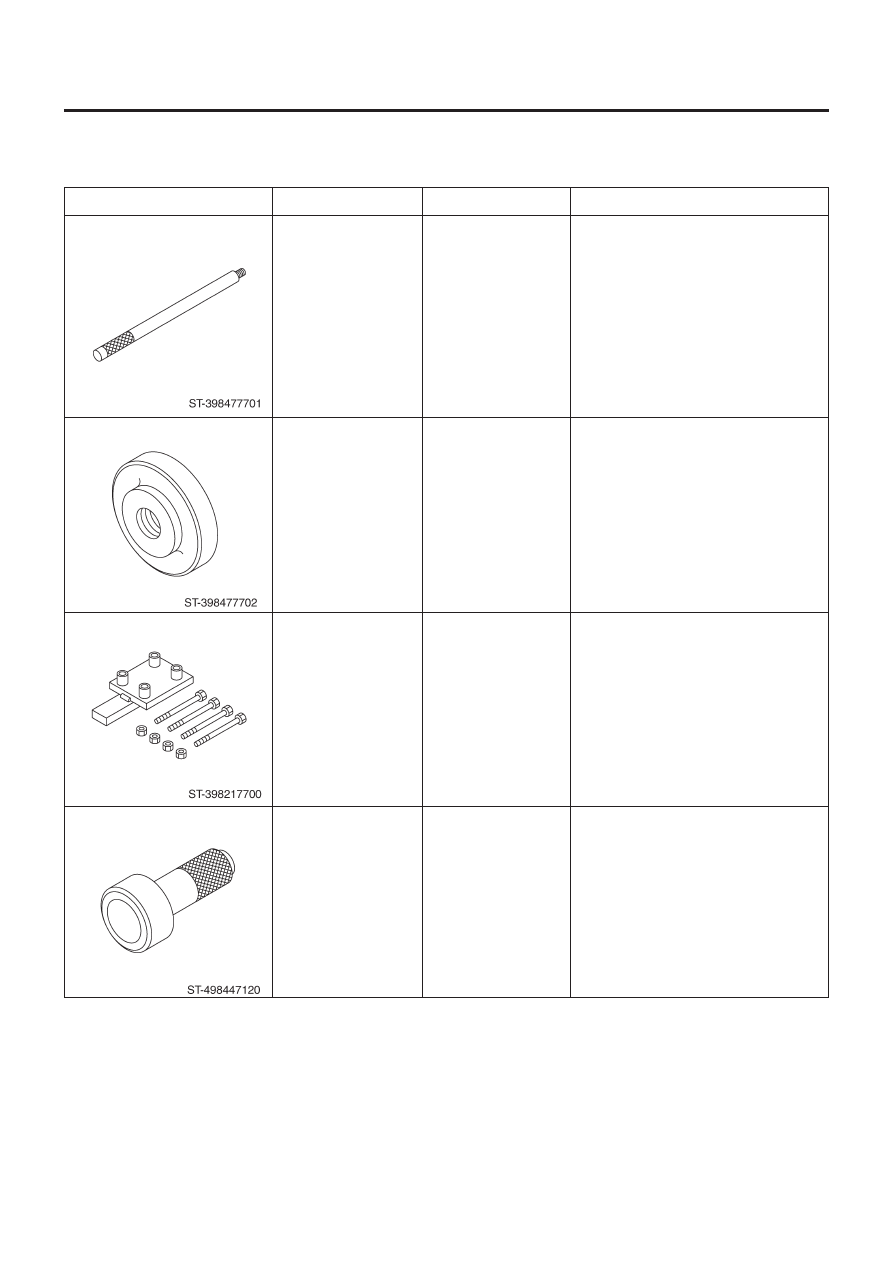

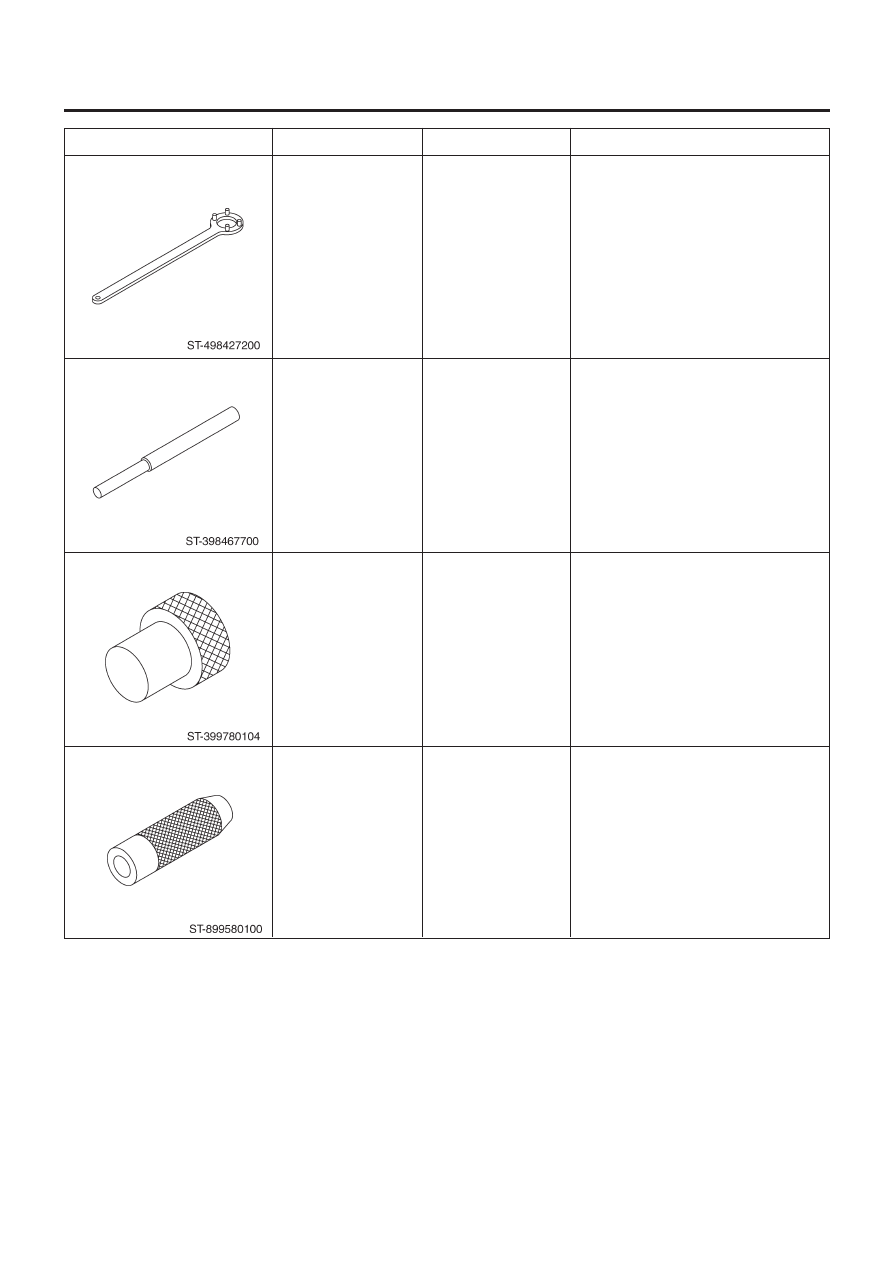

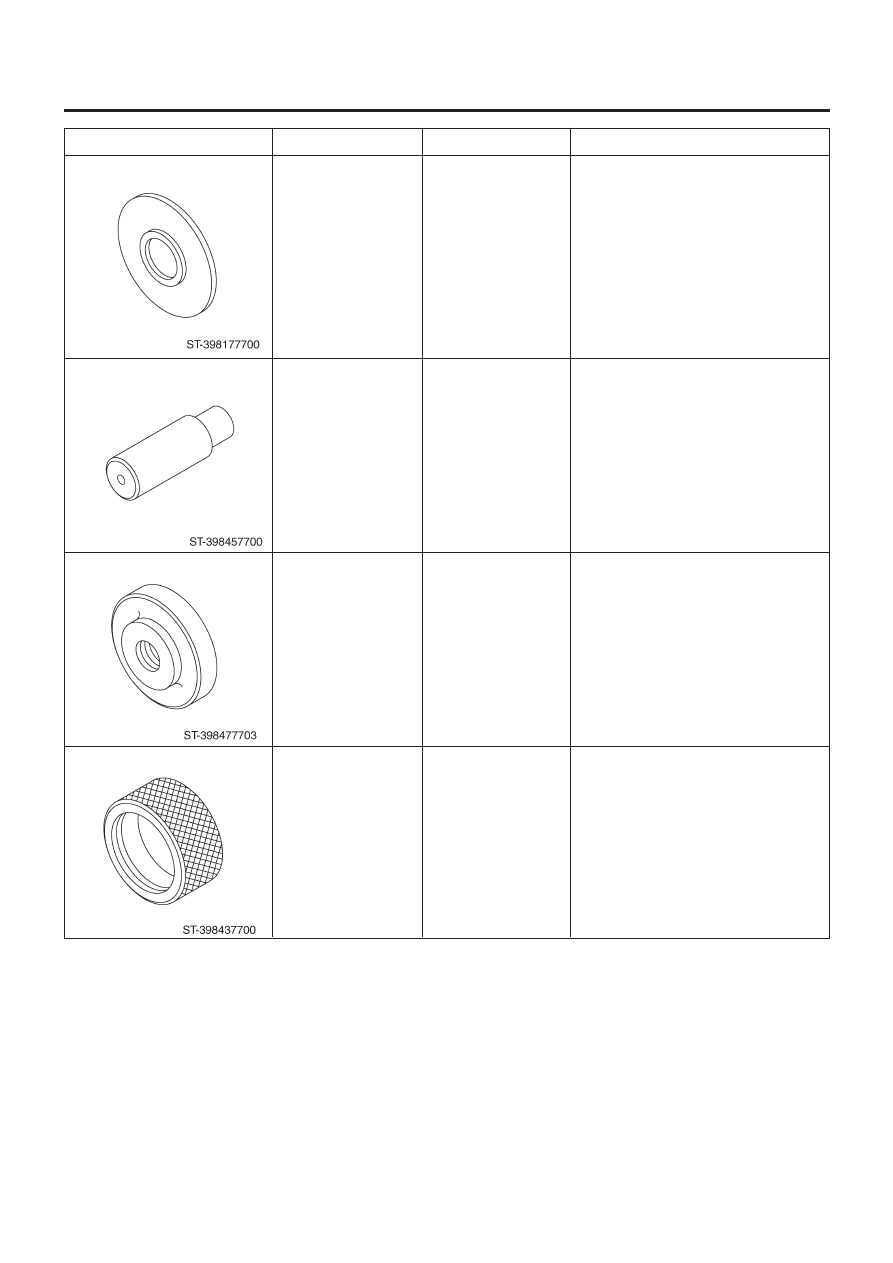

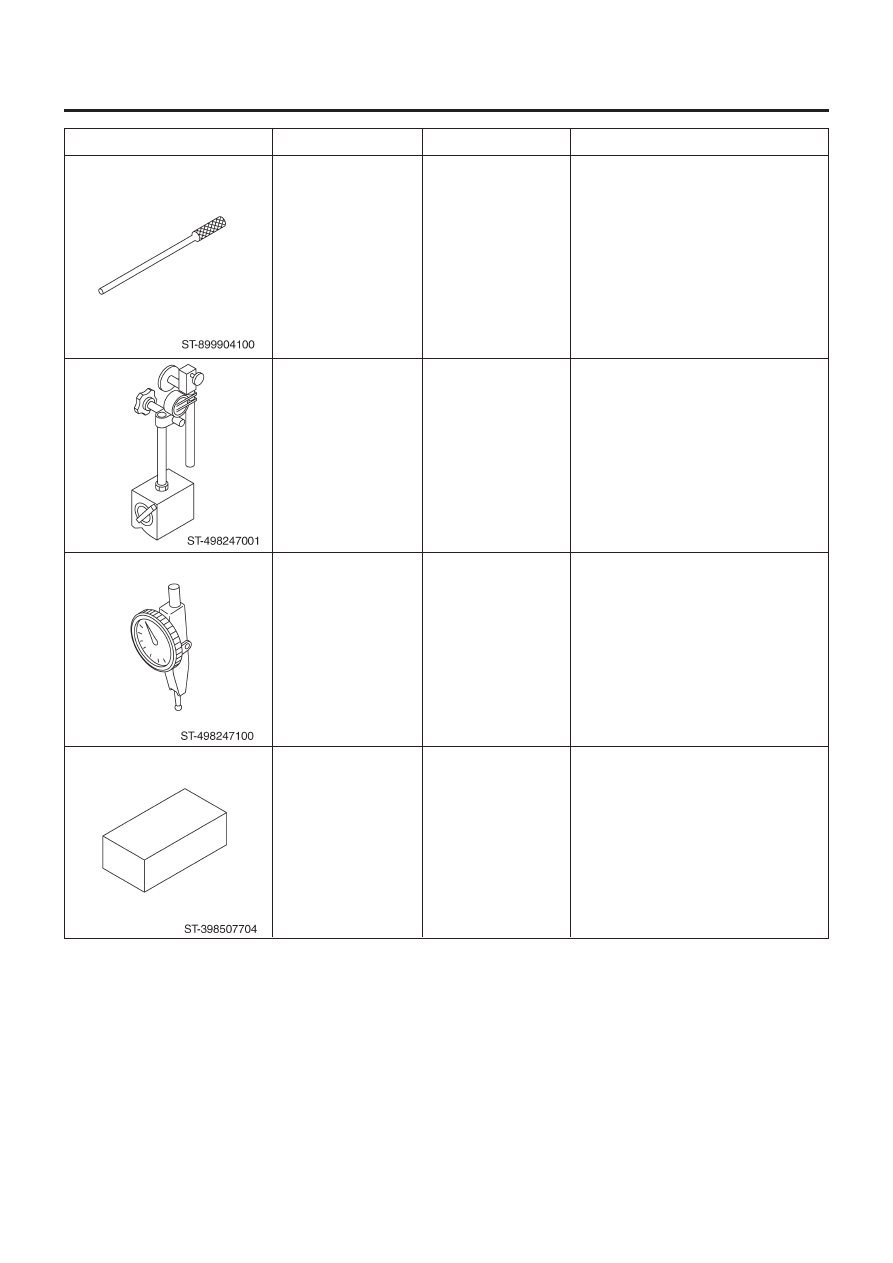

ИЛЛЮСТРАЦИЯ

НОМЕР ИНСТРУМЕНТА

398477701

398477702

398217700

498447120

РУЧКА

СГОН

ПРИКЛАДЫВАЕМЫЙ
КОМПЛЕКТ

УСТАНОВЩИК

Используется для установки конуса
переднего и заднего подшипника.

• Используется для прессовой посадки
конуса подшипника салазок
дифференциала (переднего).
• Для типа Т

Используется для разборки и сборки
салазок заднего дифференциала.

Используется для установки переднего
сальника.

ОПИСАНИЕ

ПОМЕТКИ

ОБЩЕЕ ОПИСАНИЕ

DI-11

ДИФФЕРЕНЦИАЛ

ИЛЛЮСТРАЦИЯ

НОМЕР ИНСТРУМЕНТА

498427200

398467700

399780104

899580100

ФЛАНЦЕВЫЙ КЛЮЧ

СГОН

ГРУЗ

УСТАНОВЩИК

Используется для остановки вращения
фланцевого соединения при ослаблении
и затяжке самоконтрящейся гайки.

Используется для демонтажа шестерни,
пилотного подшипника и  конуса
переднего подшипника.

Используется для установки конуса
переднего подшипника, фланцевого
соединения пилотного подшипника.

Используется для прессовой посадки
конуса переднего подшипника, пилотного
подшипника.

ОПИСАНИЕ

ПОМЕТКИ

ОБЩЕЕ ОПИСАНИЕ

DI-12

ДИФФЕРЕНЦИАЛ

ИЛЛЮСТРАЦИЯ

НОМЕР ИНСТРУМЕНТА

899904100

498247001

498247100

398507704

СЪЕМНИК
ПРЯМОЙ ШПИЛЬКИ

МАГНИТНАЯ БАЗА

ЦИФЕРБЛАТНЫЙ
ИНДИКАТОР

БЛОК

Используется для вывода прямой
шпильки вала шестерни дифференциала.

• Используется для измерения люфта
между боковой шестерней и шестерней и
гипоидной шестерней.
• Используется вместе с
ЦИФЕРБЛАТНЫМ ИНДИКАТОРОМ
(498247100).

• Используется для измерения люфта
между боковой шестерней и шестерней и
гипоидной шестерней.
• Используется вместе с МАГНИТНОЙ
БАЗОЙ (498247001).

Используется для регулировки высоты и
предварительного натяга шестерни.

ОПИСАНИЕ

ПОМЕТКИ

ОБЩЕЕ ОПИСАНИЕ

DI-13

ДИФФЕРЕНЦИАЛ

ИЛЛЮСТРАЦИЯ

НОМЕР ИНСТРУМЕНТА

398177700

398457700

398477703

398437700

УСТАНОВЩИК

ПРИЛОЖЕНИЕ

СГОН 2

СГОН

• Используется для установки конуса
заднего подшипника.
• Для Типа Т.

• Используется для демонтажа фиксатора
бокового подшипника.
• Для Типа Т.

• Используется для прессовой посадки
кольца подшипника (заднего) салазок
дифференциала.
• Для Типа Т.

• Используется для установки бокового
сальника.
• Для Типа Т.

ОПИСАНИЕ

ПОМЕТКИ
