УСТРОЙСТВО ВХОДНОГО ВАЛА

5МТ-86

МЕХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ

3) Шестерни
• Замените шестерни на новые, если их зубчатые поверхно-
сти сломаны, повреждены или чрезмерно изношены.
• Откорректируйте их или замените, если конус, контактирую-
щий с блокирующим кольцом, стал неровным или поврежден.
• Откорректируйте их или замените, если внутренняя по-
верхность или лицевая сторона на конце повреждена.
4) Блокирующее кольцо
Замените кольцо в следующих случаях:
• Если внутренняя поверхность или лицевая сторона на кон-
це повреждена.
• Если внутренняя поверхность кольца необычно или частич-
но изношена.
• Если контактная поверхность вставки кольца синхронизато-
ра имеет борозды или необычайно изношена.
5) Вставочный ключ переключения
Замените вставку в случае ее деформации, чрезмерного из-
носа или любого дефекта.
6) Сальник
Замените сальник, если его кромка деформирована, затвер-
дела, повредилась, износилась или обладает каким-либо
другим дефектом.
7) Кольцевой уплотнитель
Замените кольцевой уплотнитель, если его уплотняющая
сторона деформирована, затвердела, повреждена, изноше-
на или обладает каким-либо другим дефектом.
8) Механизм переключения передач
Почините или замените механизм переключения передач в
случае чрезмерного износа, погнутости или какого-либо дру-
гого дефекта.

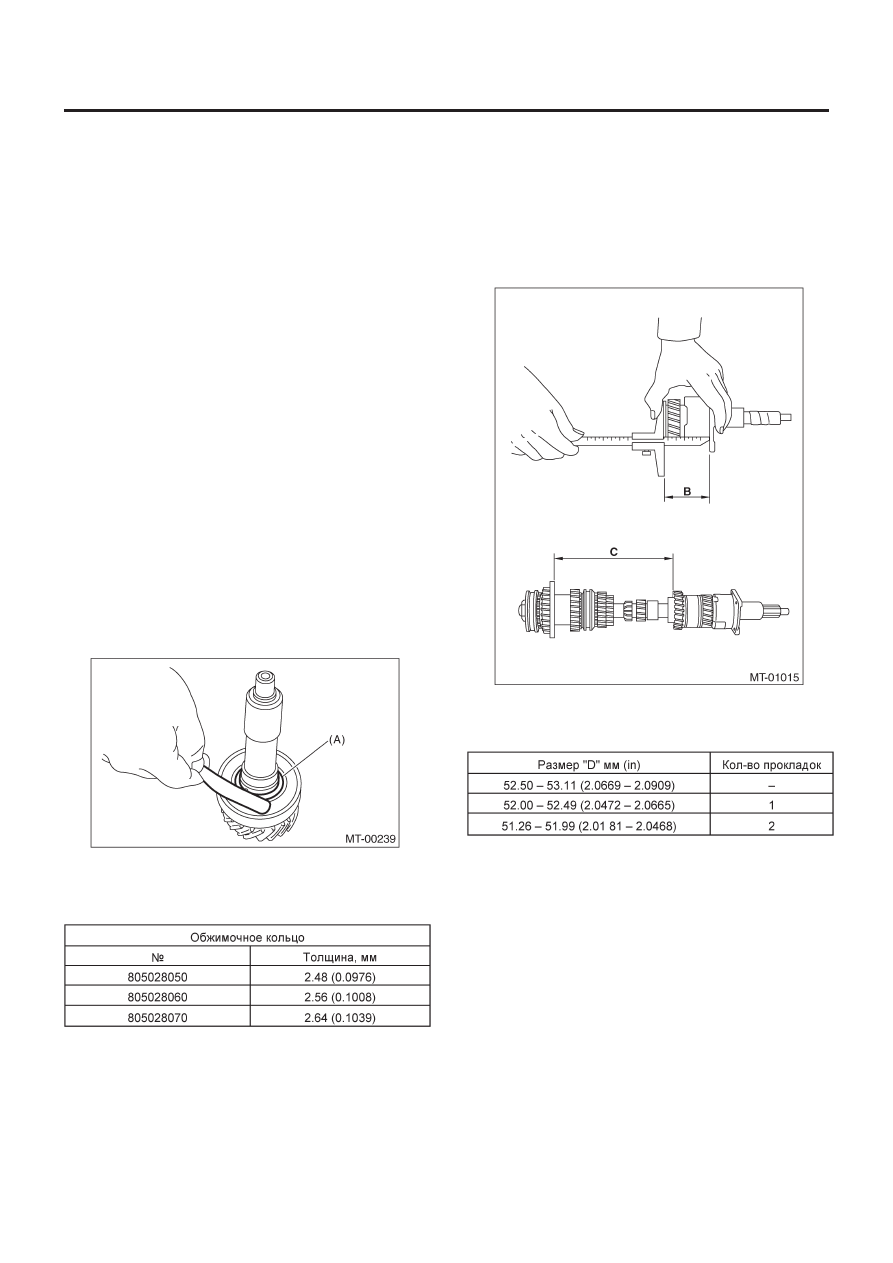

9) Измерьте зазор между обжимочным кольцом и шариковым
подшипником с помощью измерителя толщины.

Зазор:

0 – 0.12 мм (0 – 0.0047 in–)

(А) Обжимочное кольцо

Если результат замера не соответствует спецификации, под-
берите подходящее обжимочное кольцо.

F: РЕГУЛИРОВКА

1) Поместите устройство главного вала трансмиссии и вход-
ной вал на главный корпус трансмиссии без прокладки.
2) Необходимое количество прокладок определяется следу-
ющим образом:
D = А – (В + С)
А: Длина главного корпуса (353 мм)
В: Полная длина входного вала
С: Длина устройства главного вала

ПРИМЕЧАНИЕ
Толщина прокладки составляет от 0.45 до 0.55 мм.

УСТРОЙСТВО ВАЛА ВЕДУЩЕЙ ШЕСТЕРНИ

5МТ-87

МЕХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ

20. Устройство вала ведущей шестерни

A: ДЕМОНТАЖ

1) Снимите устройство механической трансмиссии с автомо-
биля. <См. 5MT-32, ДЕМОНТАЖ, Устройство механической
трансмиссии.>
2) Снимите переходный корпус с устройством добавочного
корпуса. <См. 5MT-50, ДЕМОНТАЖ, Устройство переходного
корпуса и добавочного корпуса.>
3) Снимите корпус трансмиссии. <См. 5MT-62, ДЕМОНТАЖ,
Корпус трансмиссии.>
4) Снимите устройство вала ведущей шестерни.

ПРИМЕЧАНИЕ:
В случае слишком плотной посадки используйте для демон-
тажа ручку молотка и т.д.

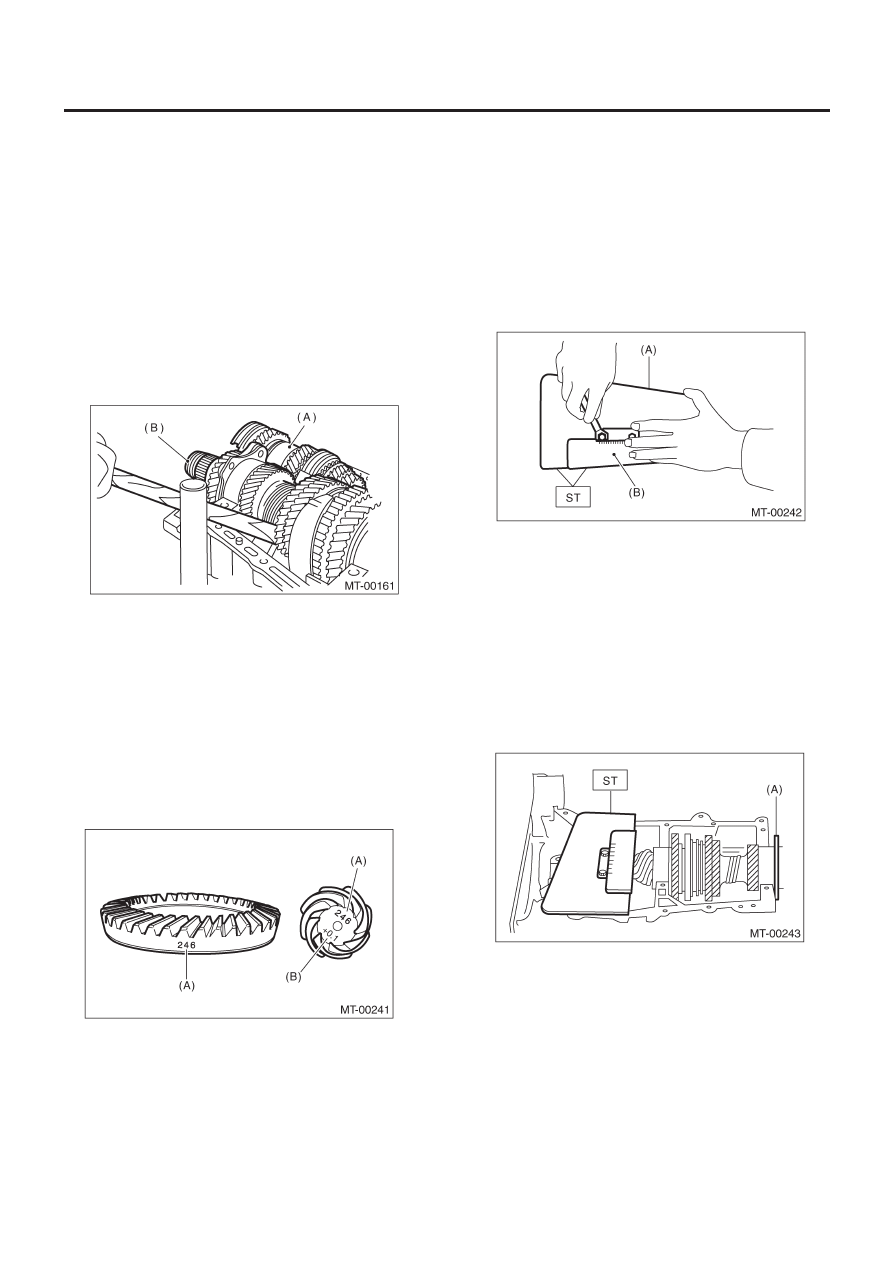

(А) Устройство главного вала
(В) Устройство вала ведущей шестерни

B: УСТАНОВКА

1) Снимите устройство дифференциала.
2) Метки/цифры выравнивания на комплекте гипоидной шес-
терни:
Верхняя цифра на ведомой шестерне является стыковочной
для соединения с гипоидной ведомой шестерней.
Нижняя цифра предназначена дл регулировки прокладки. Ес-
ли отсутствует более низкая цифра, значение равно нулю.
Число на ведомой гипоидной шестерне указывает номер-
для соединения с ведущей шестерней.

(А) Сопоставительный номер
(В) Номер регулировочной прокладки

3) Поместите устройство вала ведущей шестерни на правую
часть главного корпуса трансмиссии без прокладки и затяни-
те крепежные болты подшипника.
4) Осмотр и регулировка ST:

ПРИМЕЧАНИЕ:
• Ослабьте два болта и отрегулируйте так, чтобы на шкале
было точно 0,5 , когда конец пластины и конец шкалы будут на
одном и том же уровне.
• Затяните два болта.

499917500

УСТРОЙСТВО ИЗМЕРИТЕЛЯ
ВЕДУЩЕЙ ШЕСТЕРНИ

(A) Пластина
(B) Шкала

5) Установите ST посредством вставки детонационной шпиль-
ки ST в детонационное отверстие в корпусе трансмиссии.

499917500

УСТРОЙСТВО ИЗМЕРИТЕЛЯ
ВЕДУЩЕЙ ШЕСТЕРНИ

6) Двигайте шкалу измерителя ведущей шестерни кончиком
пальца и прочитайте значение в месте, где она совпадет с ко-
нечной лицевой стороной ведущей шестерни.

499917500

УСТРОЙСТВО ИЗМЕРИТЕЛЯ
ВЕДУЩЕЙ ШЕСТЕРНИ

(A) Отрегулируйте зазор до нуля без прокладки.

7) Толщина прокладки должна определяться путем сложения
значения, указанного на ведущей шестерне, и значения, ука-
занного на ST. (Сложите, если перед цифрой на ведущей ше-
стерне стоит +, и вычтите, если перед цифрой стоит -.)

499917500

УСТРОЙСТВО ИЗМЕРИТЕЛЯ
ВЕДУЩЕЙ ШЕСТЕРНИ

УСТРОЙСТВО ВАЛА ВЕДУЩЕЙ ШЕСТЕРНИ

5МТ-88

МЕХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ

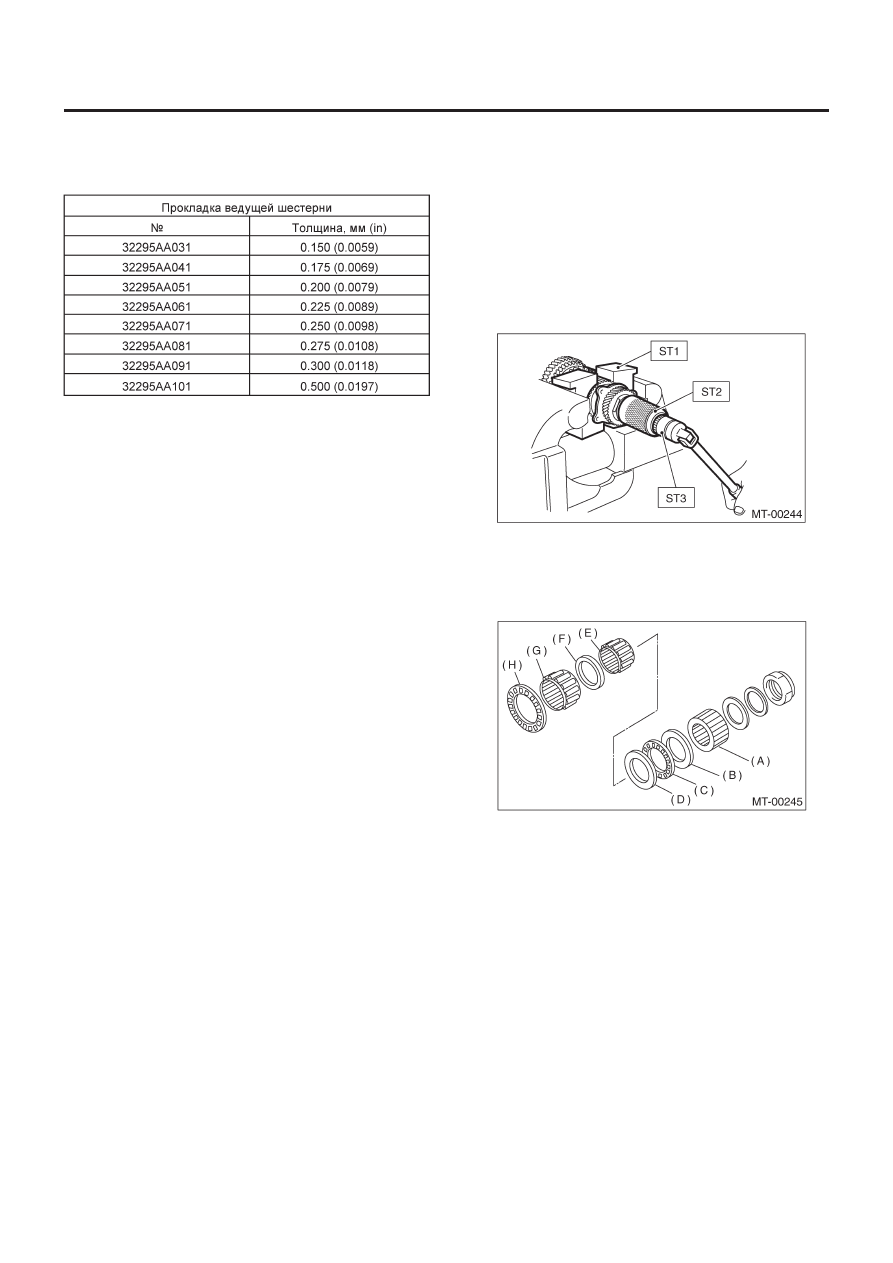

8) Выберите от одной до трех прокладок из следующей таб-
лицы для значения, определенного указанным выше спосо-
бом, взяв прокладку, толщина которой будет самой близкой к
требуемому значению.

9) Установите устройство дифференциала. <См. 5MT-96, УС-
ТАНОВКА, Устройство переднего дифференциала.>
10) Поставьте устройство главного вала трансмиссии и уст-
ройство ведущей шестерни на места. (Чтобы между ними не
было зазора, если двигать на все расстояние до передней ча-
сти). Проверьте соответствующие вилки переключателя 1-й –
2-й, 3-й – 4-й и 5-й, чтобы соединительная муфта и ревер-
сивная ведомая шестерня были расположены в центре их
синхронизирующих механизмов. <См. 5MT-93, ОСМОТР, Уст-
ройство вала ведущей шестерни.>
11) Установите корпус трансмиссии. <См. 5MT-64, УСТАНОВ-
КА, Корпус трансмиссии.>
12) Установите переходный корпус с устройством добавочно-
го корпуса. <См. 5MT-50, УСТАНОВКА, Устройство переход-
ного корпуса и добавочного корпуса.>
13) Установите устройство механической трансмиссии на ав-
томобиль. <См. 5MT-32, Устройство механической транс-
миссии.>

C: РАЗБОРКА

ПРИМЕЧАНИЕ:
Приложите тряпку к концу ведомого вала (на фрикционной
стороне упорного игольчатого подшипника) для предотвра-
щения повреждений во время разборки и сборки.

1) Выровняйте запорную гайку в упорном положении. Сними-
те запорную гайку с помощью ST1, ST2 и ST3.

ST1

899884100

ДЕРЖАТЕЛЬ

ST2

498427100

СТОППЕР

ST3

899988608

ТОРЦОВЫЙ КЛЮЧ (27)

2) Выньте ведущую шестерню из ведомого вала. Выньте муф-
ту конической шестерни дифференциала, регулировочную
шайбу № 1, регулировочную шайбу № 2, упорный подшипник,
игольчатый подшипник, кольцо ведущей шестерни, игольча-
тый подшипник и упорный подшипник.

(A) Муфта конической шестерни дифференциала
(B) Регулировочная шайба № 1 (25 x 37.5 x t)
(C) Упорный подшипник (25 x 37.5 x 3)
(D) Регулировочная шайба № 2 (25 x 37.5 x 4)
(E) Игольчатый подшипник (25 x 30 x 20)
(F) Кольцо ведущей шестерни
(G) Игольчатый подшипник (30 x 37 x 23)
(H) Упорный подшипник (33 x 50 x 3)

УСТРОЙСТВО ВАЛА ВЕДУЩЕЙ ШЕСТЕРНИ

5МТ-89

МЕХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ

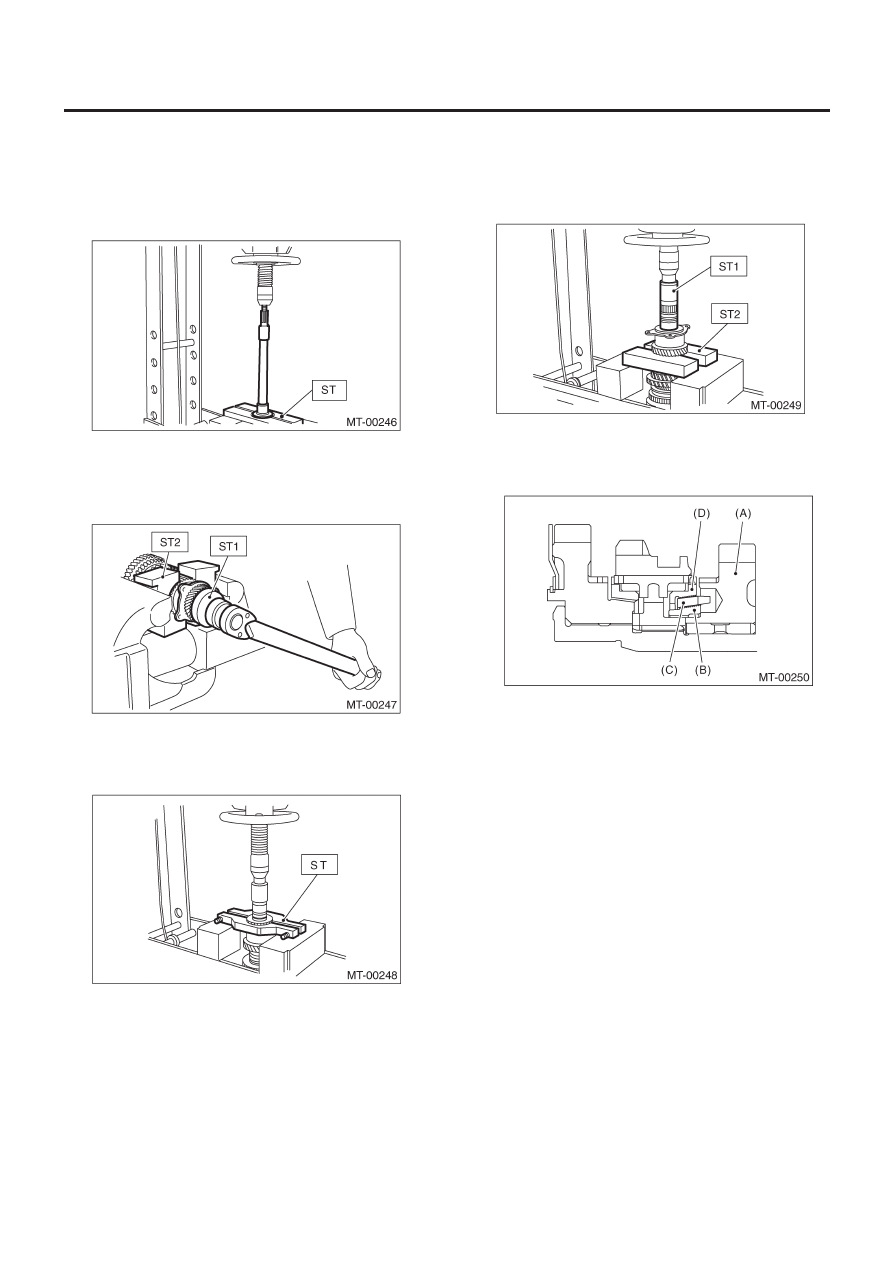

3) Снимите роликовый подшипник и шайбу с помощью ST и
пресса.

ПРИМЕЧАНИЕ:
Не используйте роликовый подшипник повторно.

498077000

СЪЕМНИК

4) Выровняйте запорную гайку в упорном положении. Сними-
те запорную гайку с помощью ST1 и ST2.

ST1

499987300

ТОРЦОВЫЙ КЛЮЧ (50)

ST2

899884100

ДЕРЖАТЕЛЬ

5) Снимите 5-ю ведомую шестерню с помощью ST.

499857000

СЪЕМНИК 5-Й ВЕДОМОЙ
ШЕСТЕРНИ

6) Снимите сегментную шпонку.
7) Снимите роликовый подшипник и 3-ю – 4-ю ведомую шес-
терню с помощью ST1 и ST2.

ST1

499757002

УСТАНОВЩИК

ST2

899714110

СЪЕМНИК

8) Снимите ключ.
9) Снимите 2-ю ведомую шестерню, внутреннее блокирую-
щее кольцо, конус синхронизатора и внешнее блокирующее
кольцо.

(A) 2-я ведомая шестерня
(B) Внутреннее блокирующее кольцо
(C) Конус синхронизатора
(D) Внешнее блокирующее кольцо
