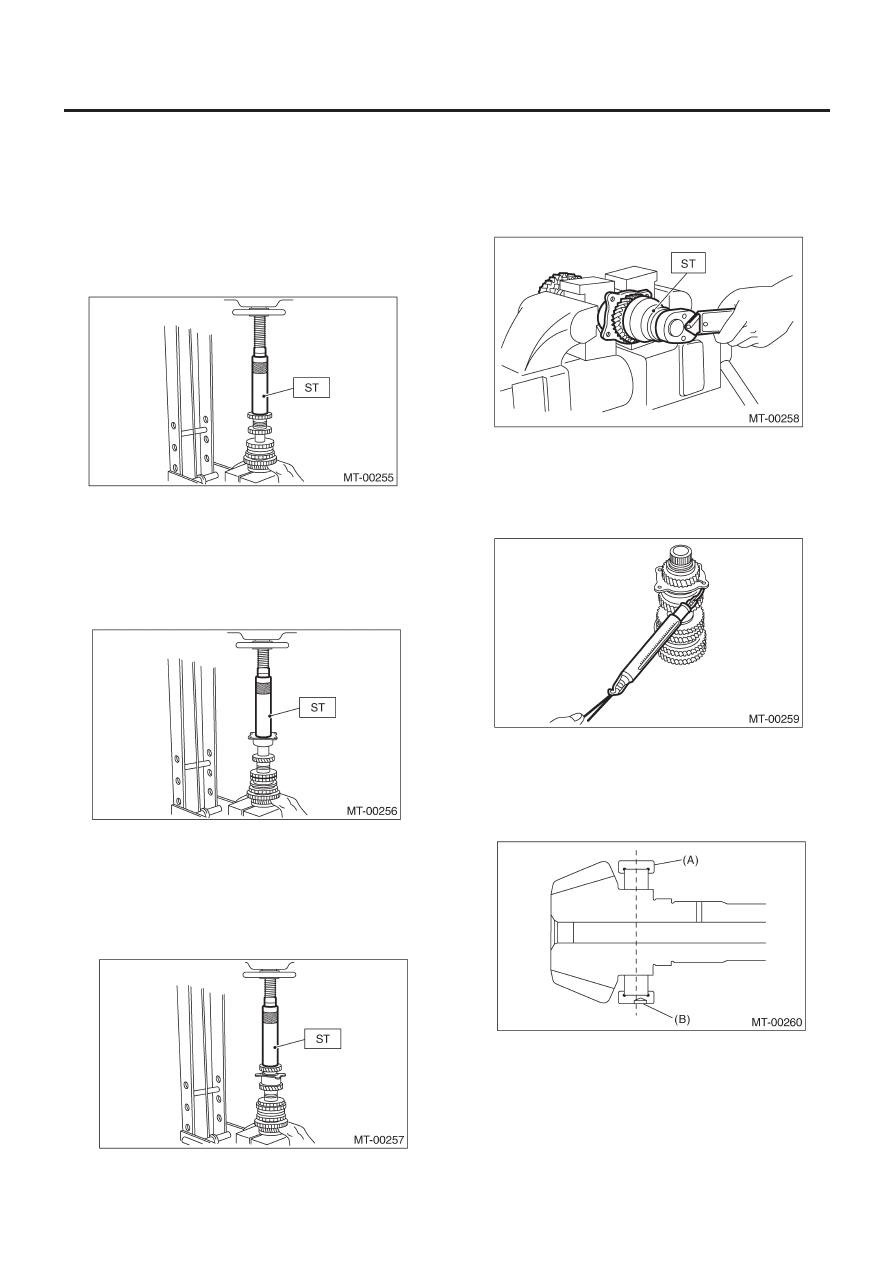

УСТРОЙСТВО ВАЛА ВЕДУЩЕЙ ШЕСТЕРНИ
5МТ-90
МЕХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ

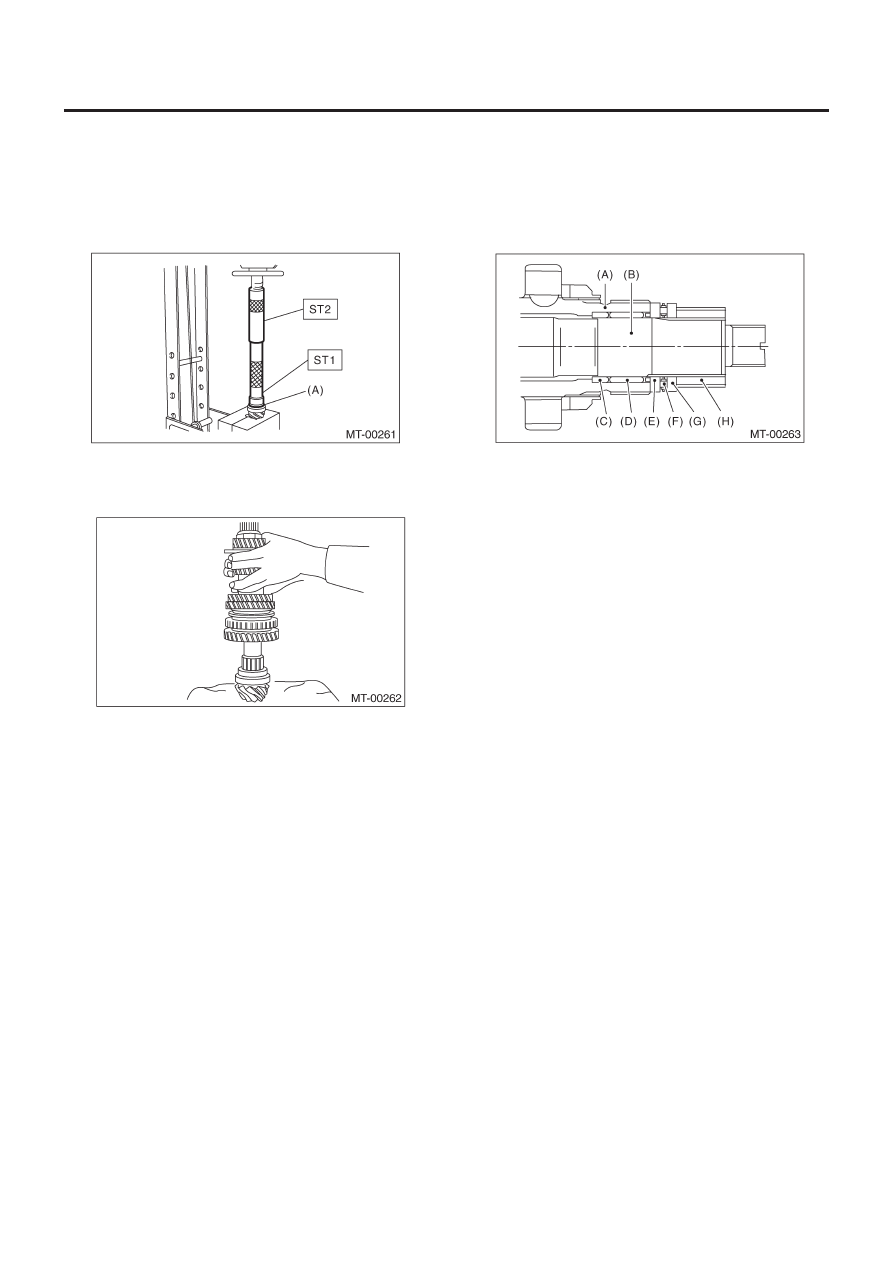

10) Снимите 1-ю ведомую шестерню, втулку 2-й шестерни,
шестерню и втулку с помощью ST1 и ST2.
ПРИМЕЧАНИЕ:
При необходимости замените шестерню и втулку. Не пытай-
тесь разобрать их, так как они должны состыковываться в оп-
ределенном месте. В случае разборки заблаговременно по-
метьте точку стыка.
ST1 499757002
УСТАНОВЩИК
ST2 899714110
СЪЕМНИК
11) Снимите вспомогательную шестерню для 1-й ведомой
шестерни (модель не турбо).
D: СБОРКА
1) Установите устройство муфты и втулки путем сопоставле-
ния их меток.
ПРИМЕЧАНИЕ:
Возьмите новое устройство шестерни и втулки, если в случае
замены старой шестерни или втулки.

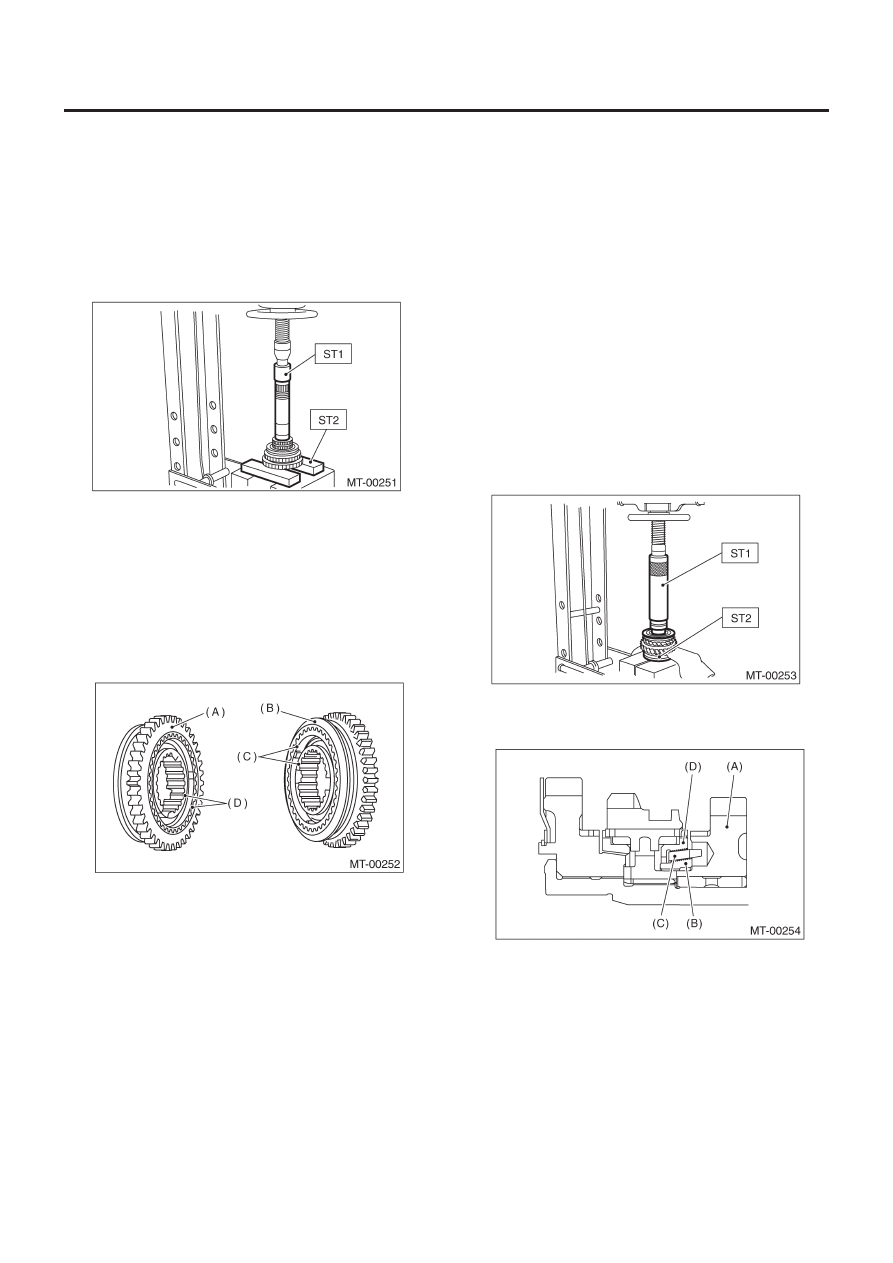

(A) Сторона 1-й шестерни
(B) Сторона 2-й шестерни
(C) Плоская поверхность
(D) Ступенчатая поверхность
2) Установите шайбу, обжимочное кольцо и вспомогательную
шестерню на 1-ю ведомую шестерню.
3) Установите 1-ю ведомую шестерню, 1-е блокирующее
кольцо и устройство шестерни и втулки на ведомый вал.
ПРИМЕЧАНИЕ:
• Убедитесь в том, что устройство шестерни и втулки устано-
влено в правильном направлении.
• Выровняйте блокирующее кольцо и устройство шестерни и
втулки с пазом ключа.
4) Установите втулку 2-й ведомой шестерни на ведомый вал с
помощью ST1, ST2 и пресса.
ОСТОРОЖНО:
Не применяйте давление более 10 кН (1 тонна, 1.1 US
ton, 1.0 Imp ton).
ПРИМЕЧАНИЕ
• Поместите тряпку на конец ведомого вала для предотвра-
щения повреждений.
• При прессовой посадке выровняйте масляные отверстия
вала и втулки.
ST1
499277200
УСТАНОВЩИК
ST2
499587000
УСТАНОВЩИК

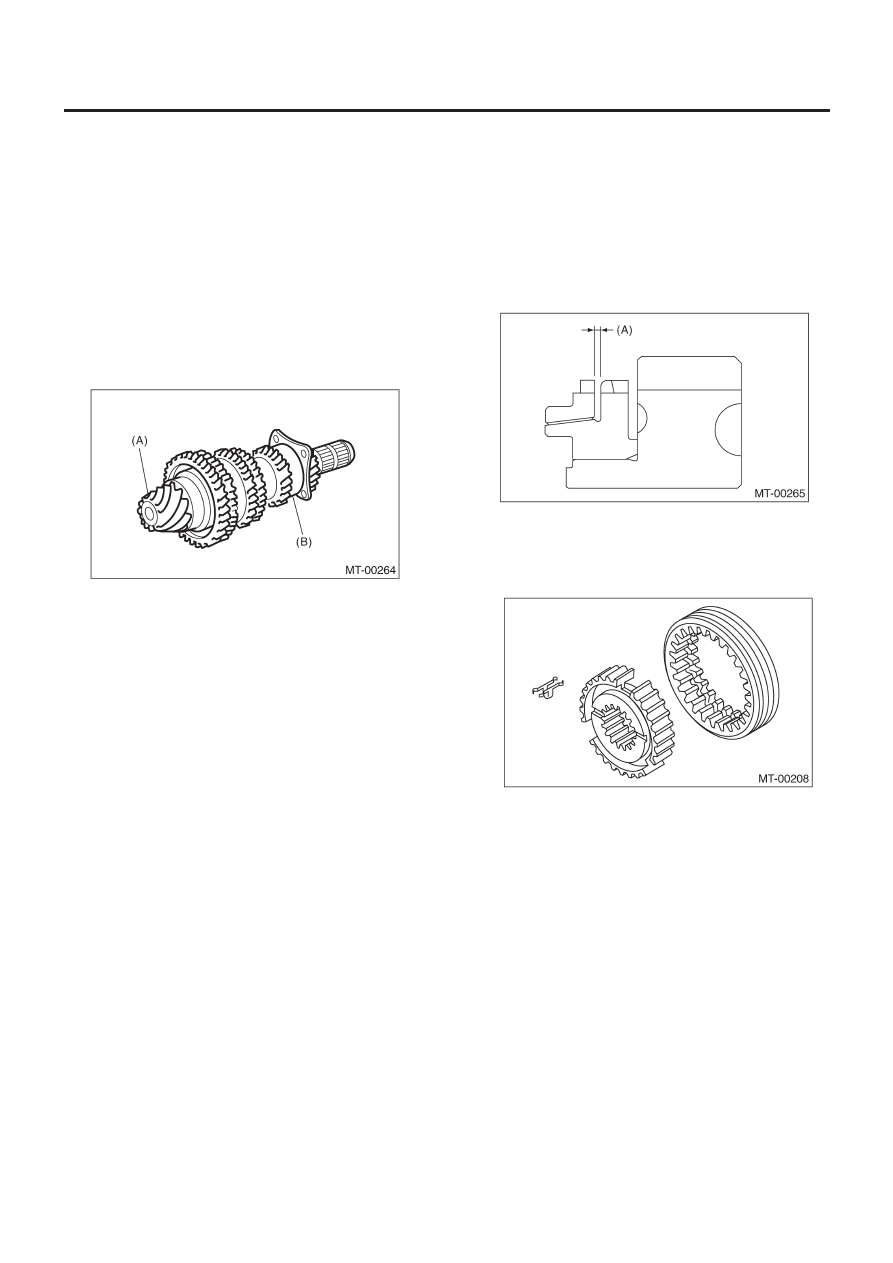

5) Установите 2-ю ведомую шестерню, внутреннее блокирую-
щее кольцо, конус синхронизатора, внешнее блокирующее
кольцо и поставьте на ведомый вал.
(A) 2-я ведомая шестерня
(B) Внутреннее блокирующее кольцо
(C) Конус синхронизатора
(D) Внешнее блокирующее кольцо
