ОБЩЕЕ ОПИСАНИЕ

IN(H4DOTC)-2

ВПУСК (ВСАСЫВАНИЕ)

1. Общее описание

A: КОМПОНЕНТ

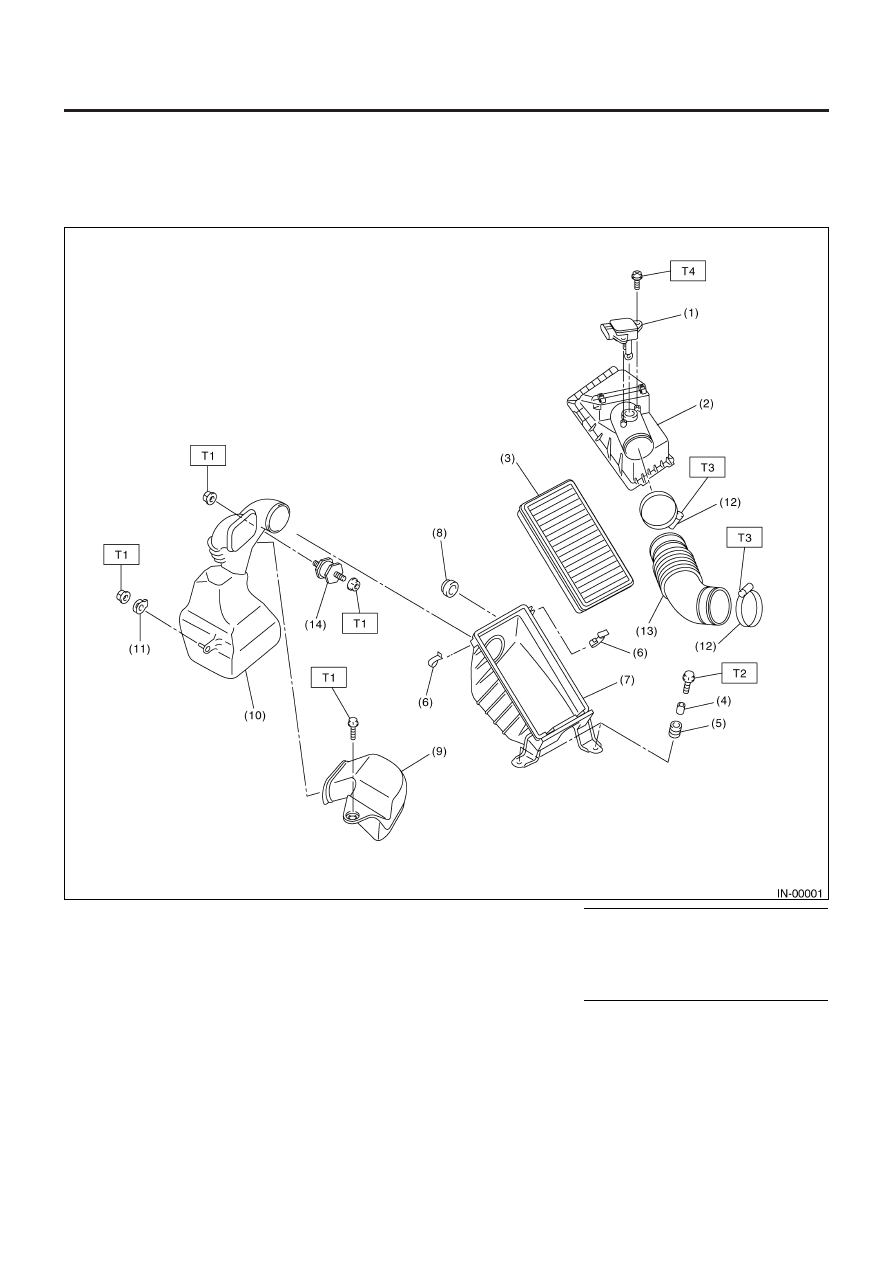

1. ВОЗДУШНЫЙ ФИЛЬТР

(1) Датчик массового расхода воздуха и

температуры впускаемого воздуха

(2) Верхняя крышка воздушного фильтра
(3) Воздушный фильтр
(4) Расширитель
(5) Втулка
(6) Зажим
(7) Нижний корпус воздушного фильтра

(8) Резиновая подушка
(9) Патрубок забора воздуха
(10) Устройство камеры резонатора
(11) Резиновая подушка
(12) Зажим
(13) Чехол забора воздуха
(14) Подушка

Момент затяжки: Н•м (кгс-м, ft-lb)

T1:    7.5 (0.76, 5.5)
T2:    33 (3.4, 24.6)
T3:    2.5 (0.25, 1.8)
T4:     1.7 (0.17, 1.2)

ОБЩЕЕ ОПИСАНИЕ

IN(H4DOTC)-3

ВПУСК (ВСАСЫВАНИЕ)

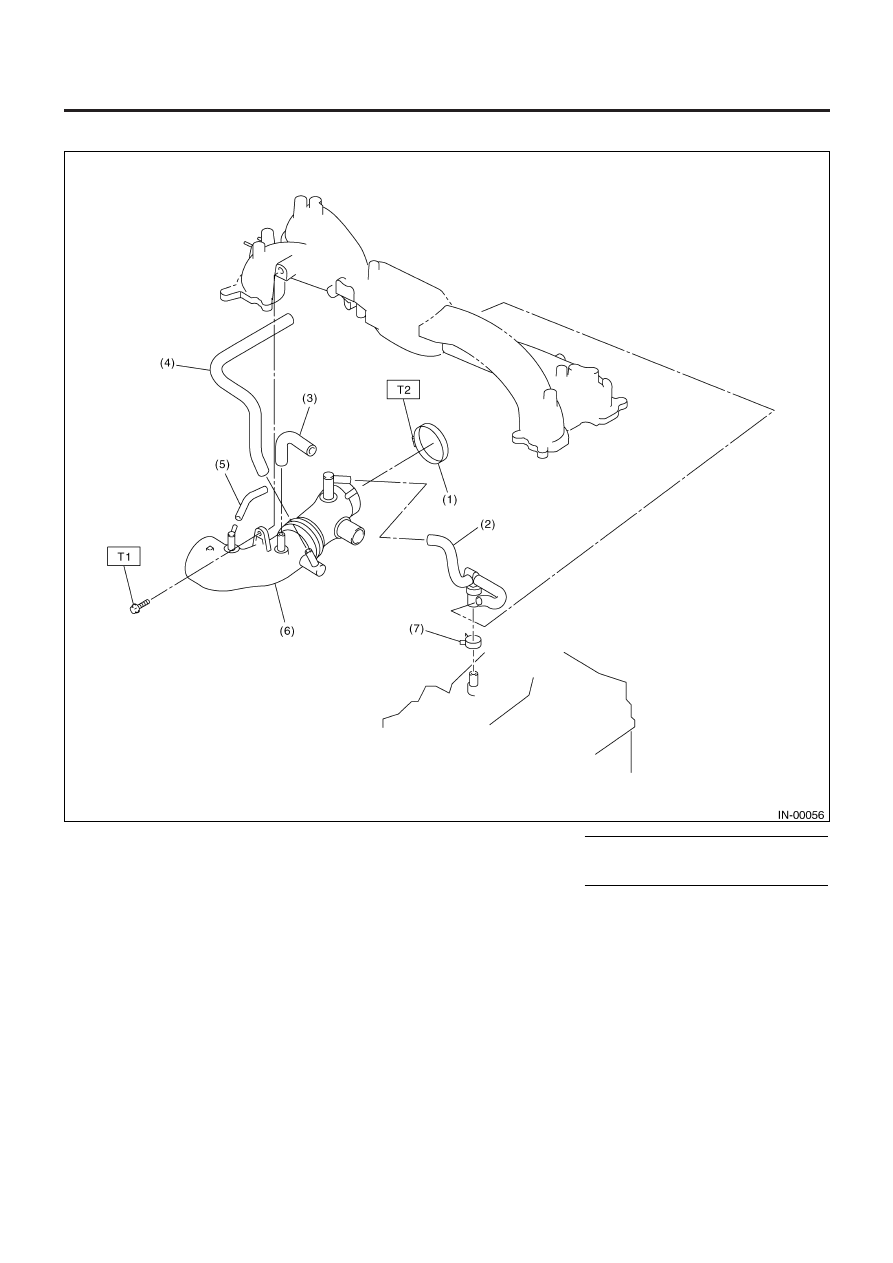

2. ВПУСКНОЙ ПАТРУБОК

(1) Зажим
(2) Устройство шланга PCV
(3) Воздушный обводной шланг A
(4) Воздушный обводной шланг B

(5) Воздушный обводной шланг C
(6) Впускной патрубок
(7) Зажим

Момент затяжки: Н•м (кгс-м, ft-lb)

T1:     19 (1.9, 13.7)
T2:      3 (0.3, 2.2)

ОБЩЕЕ ОПИСАНИЕ

IN(H4DOTC)-4

ВПУСК (ВСАСЫВАНИЕ)

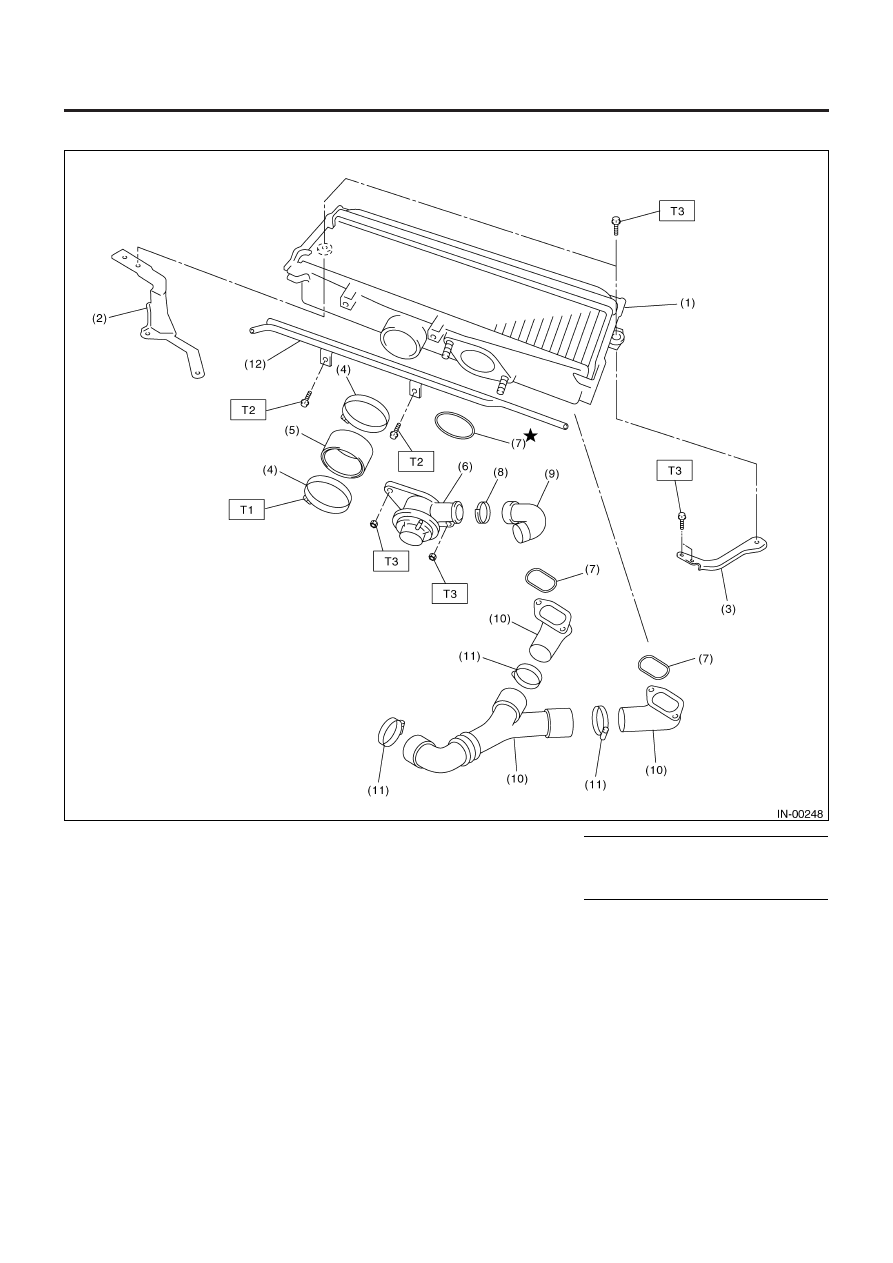

3. ИНТЕРКУЛЕР

(1) Интеркулер
(2) Скоба интеркулера RH
(3) Скоба интеркулера LH
(4) Зажим
(5) Патрубок забора воздуха
(6) Воздушный обводной клапан

(7) Кольцевой уплотнитель
(8) Зажим
(9) Воздушный обводной шланг A
(10) Патрубок интеркулера
(11) Зажим
(12) Трубка PCV

Момент затяжки: Н•м (кгс-м, ft-lb)

T1:    3 (0.3, 2.2)
Т2:    6.1 (0.62, 4.5)
T3:     16 (1.6, 11.6)

ОБЩЕЕ ОПИСАНИЕ

IN(H4DOTC)-5

ВПУСК (ВСАСЫВАНИЕ)

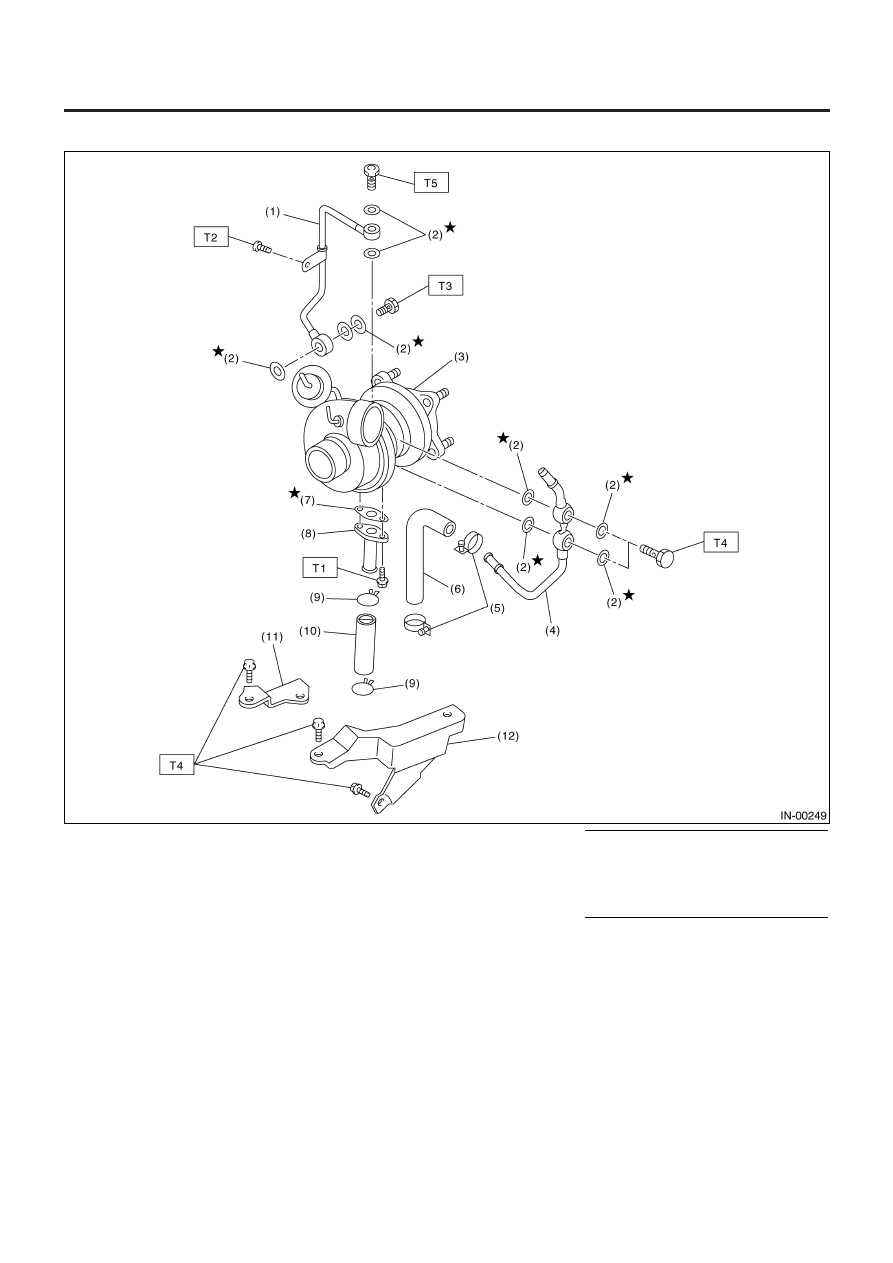

4. ТУРБОКОМПРЕССОР

(1)     Входная масляная трубка
(2) Металлическая прокладка
(3) Турбокомпрессор
(4) Водяная трубка
(5) Зажим
(6) Шланг охладителя двигателя

(7) Прокладка
(8) Выходная масляная трубка
(9) Зажим
(10) Выходная масляная трубка
(11) Скоба турбокомпрессора RH
(12) Скоба турбокомпрессора LH

Момент затяжки: Н•м (кгс-м, ft-lb)

T1:

4.4 (0.45, 3.3)

T2:

4.9 (0.50, 3.6)

T3:

29 (3.0, 21.7)

T4:

33 (3.4, 24.6)

T5:

16 (1.6, 11.6)
