ОБЩЕЕ ОПИСАНИЕ

IN(H4DOTC)-6

ВПУСК (ВСАСЫВАНИЕ)

B: ОСТОРОЖНО

• Надевайте рабочую одежду при проведении технического
обслуживания, включая головной убор, защитные очки, и за-
щитную обувь.
• Удаляйте инородные материалы, включая грязь и коррозию
перед удалением, установкой или разборкой компонентов.
• Держите разобранные части в порядке, защищайте их от
пыли и грязи.
• Перед удалением, установкой или разборкой, обязательно
точно выясните суть неполадки. Избегайте ненужного удале-
ния, установки, разборки и замены.
• Следите за тем, чтобы не обжечь руки, поскольку все части
автомобиля нагреваются в ходе работы.
• Обязательно затягивайте фиксаторы, включая болты и гай-
ки с указанным усилием.
• Размещайте домкраты или стояки безопасности под соот-
ветствующими местами.
• Перед отсоединением электрических коннекторов датчи-
ков и узлов, обязательно отсоедините кабель заземления от
аккумулятора.

ВОЗДУШНЫЙ ФИЛЬТР

IN(H4DOTC)-7

ВПУСК (ВСАСЫВАНИЕ)

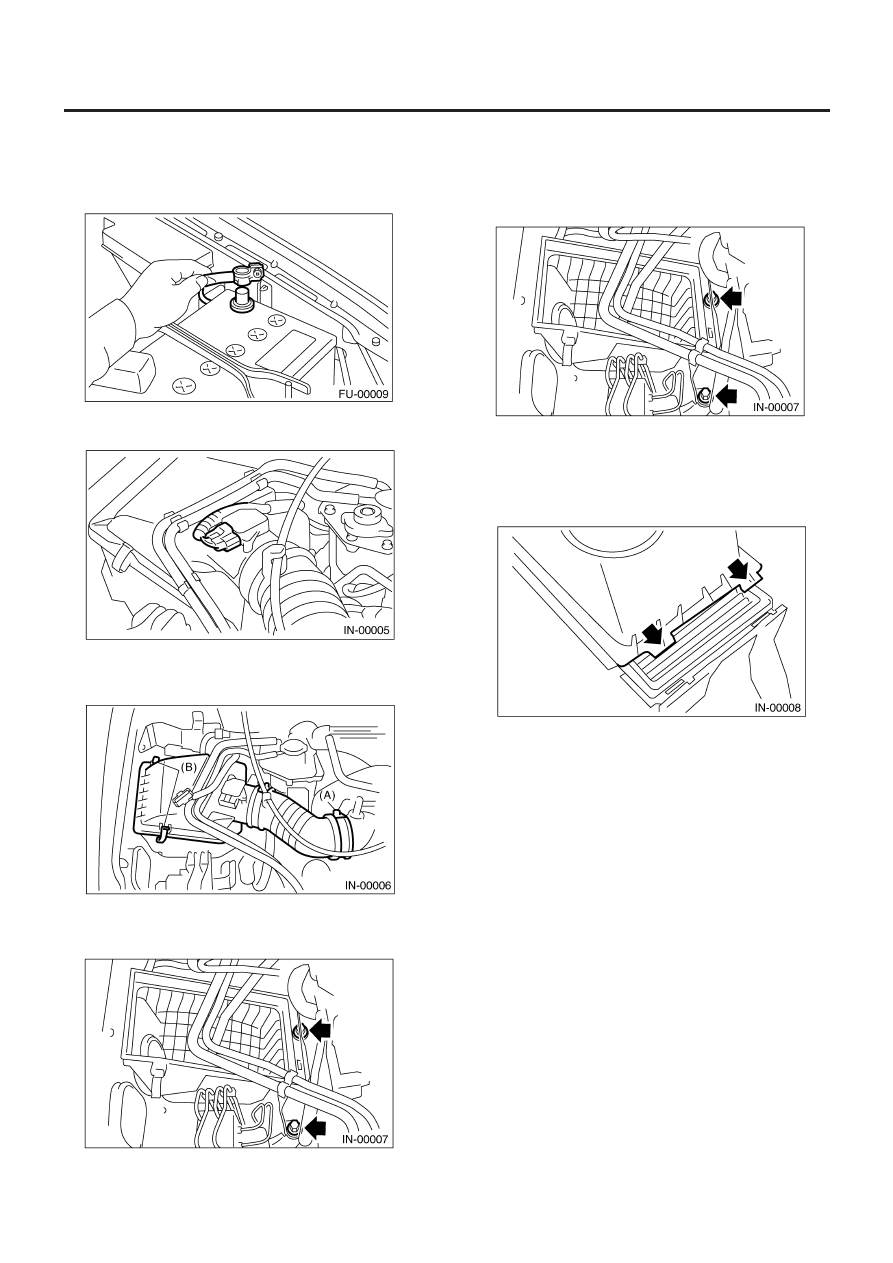

2. Воздушный фильтр

A:  ДЕМОНТАЖ

1) Отсоедините кабель заземления от аккумулятора.

2) Отсоедините коннектор от датчика массового расхода
воздуха.

3) Ослабьте зажим (A), соединяющий чехол забора воздуха и
впускной патрубок.
4) Снимите зажим (B) с верхней крышки воздушного фильтра.

5) Снимите верхнюю крышку воздушного фильтра.
6) Снимите воздушный фильтр.
7) Снимите нижний корпус воздушного фильтра.

B:  УСТАНОВКА

Установите в обратном порядке.

Момент затяжки:

33 Н•м (3.4 кгс-м, 24.6 ft-lb)

ПРИМЕЧАНИЕ:
Перед установкой верхней крышки воздушного фильтра вы-
ровняйте отверстия с выступающими частями нижнего кор-
пуса воздушного фильтра, а затем закрепите верхнюю крыш-
ку на нижнем корпусе.

C: ОСМОТР

Замените в случае обнаружения чрезмерных повреждений
или загрязнения.

ПАТРУБОК ЗАБОРА ВОЗДУХА

IN(H4DOTC)-8

ВПУСК (ВСАСЫВАНИЕ)

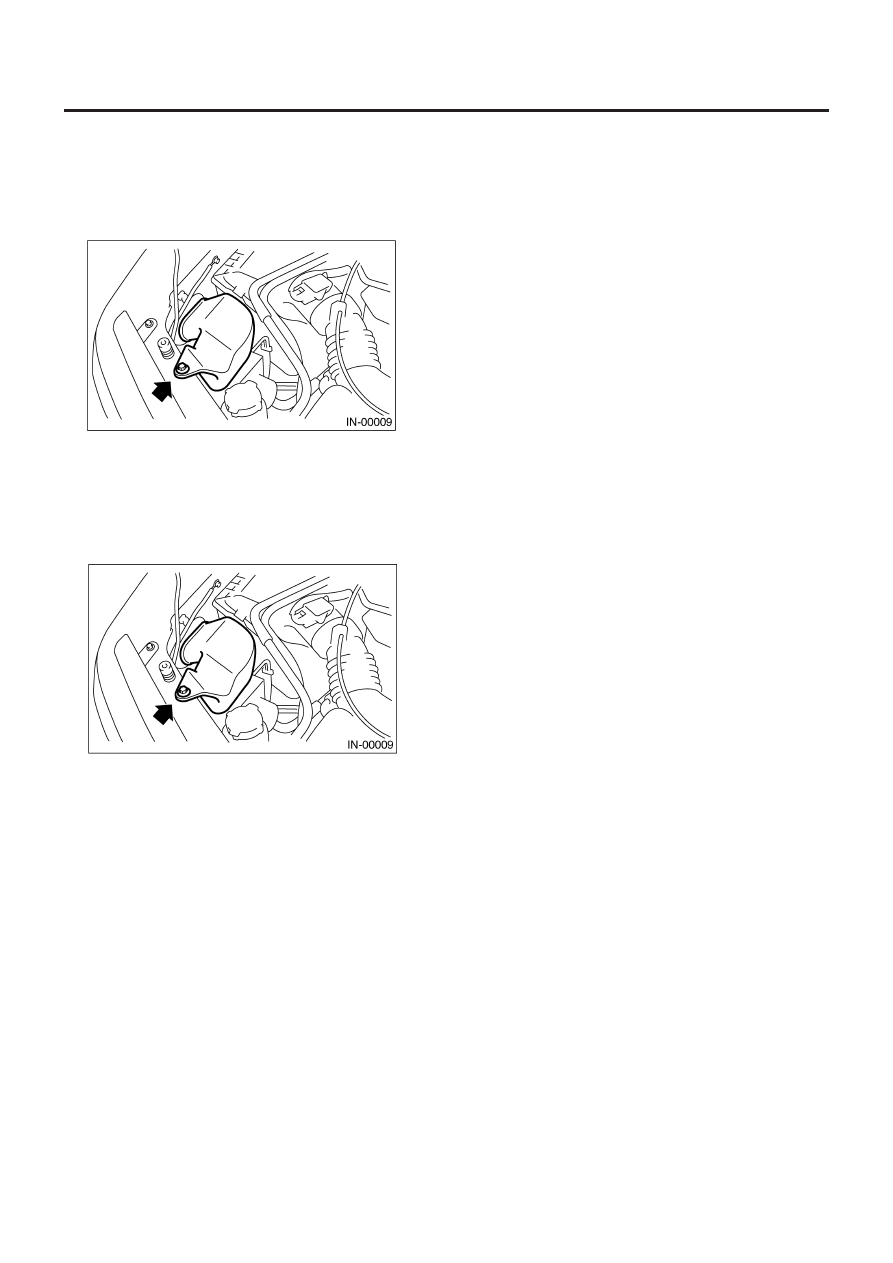

3. Патрубок забора воздуха

A:  ДЕМОНТАЖ

Снимите болты, крепящие патрубок забора воздуха на пе-
редней стороне корпуса.

B:  УСТАНОВКА

Установите в обратном порядке.

Момент затяжки:

7.5 Н•м (0.76 кгс-м, 5.5 ft-lb)

C: ОСМОТР

1) Осмотрите на предмет обнаружения трещин и ослаблен-
ных соединений.
2) Убедитесь в отсутствии инородных предметов в патрубке
забора воздуха.

ВПУСКНОЙ ПАТРУБОК

IN(H4DOTC)-9

ВПУСК (ВСАСЫВАНИЕ)

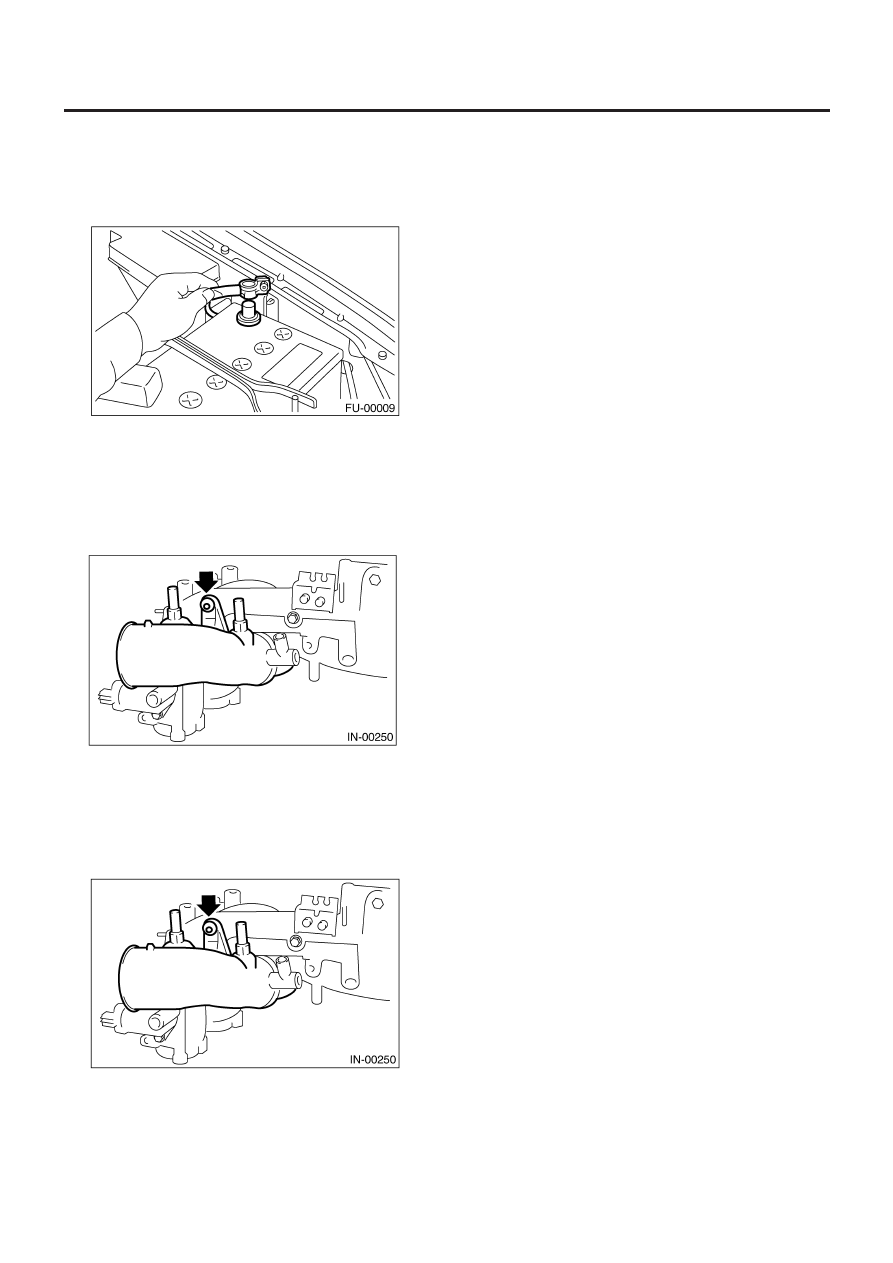

4. Впускной патрубок

A:  ДЕМОНТАЖ

1) Отсоедините кабель заземления от аккумулятора.

2) Снимите впускной коллектор.    <См. FU(H4DOTC)-14, ДЕ-
МОНТАЖ, Впускной коллектор.> или <См. FU(H4DOTC 2.5)-
14, ДЕМОНТАЖ, Впускной коллектор.>
3) Снимите датчик, проводку двигателя и топливную трубку,
прикрепленные к впускному коллектору.   <См. FU(H4DOTC)-
21,  РАЗБОРКА,  Впускной коллектор.> или <См. FU(H4DOTC
2.5)-19,  РАЗБОРКА,  Впускной коллектор.>
4) Снимите впускной патрубок с впускного коллектора.

B:  УСТАНОВКА

Установите в обратном порядке.

Момент затяжки:

19 Н•м (1.9 кгс-м, 13.7 ft-lb)
