ОБЩЕЕ ОПИСАНИЕ

EC(H4DOTC)-2

КОНТРОЛЬ ВЫХЛОПА (ВСПОМ. УСТРОЙСТВА КОНТРОЛЯ ВЫХЛОПА)

1. Общее описание

A: ОСТОРОЖНО

• Надевайте рабочую одежду при проведении технического
обслуживания, включая головной убор, защитные очки, и за-
щитную обувь.
• Удаляйте инородные материалы, включая грязь и коррозию
перед удалением, установкой или разборкой компонентов.
• Держите разобранные части в порядке, защищайте их от
пыли и грязи.
• Перед удалением, установкой или разборкой, обязательно
точно выясните суть неполадки. Избегайте ненужного удале-
ния, установки, разборки и замены.
• Следите за тем, чтобы не обжечь руки, поскольку все части
автомобиля нагреваются в ходе работы.
• Обязательно затягивайте фиксаторы, включая болты и гай-
ки с указанным усилием.
• Размещайте домкраты или стояки безопасности под соот-
ветствующими местами.
• Перед отсоединением электрических коннекторов датчи-
ков и узлов, обязательно отсоедините кабель заземления от
аккумулятора.

ПЕРЕДНИЙ КАТАЛИТИЧЕСКИЙ ПРЕОБРАЗОВАТЕЛЬ

EC(H4DOTC)-3

КОНТРОЛЬ ВЫХЛОПА (ВСПОМ. УСТРОЙСТВА КОНТРОЛЯ ВЫХЛОПА)

2. Передний каталитический

преобразователь

A:  ДЕМОНТАЖ

1) Снимите центральную выхлопную трубу. <См. EX(H4DOTC)-
9, ДЕМОНТАЖ, Центральная выхлопная труба.>

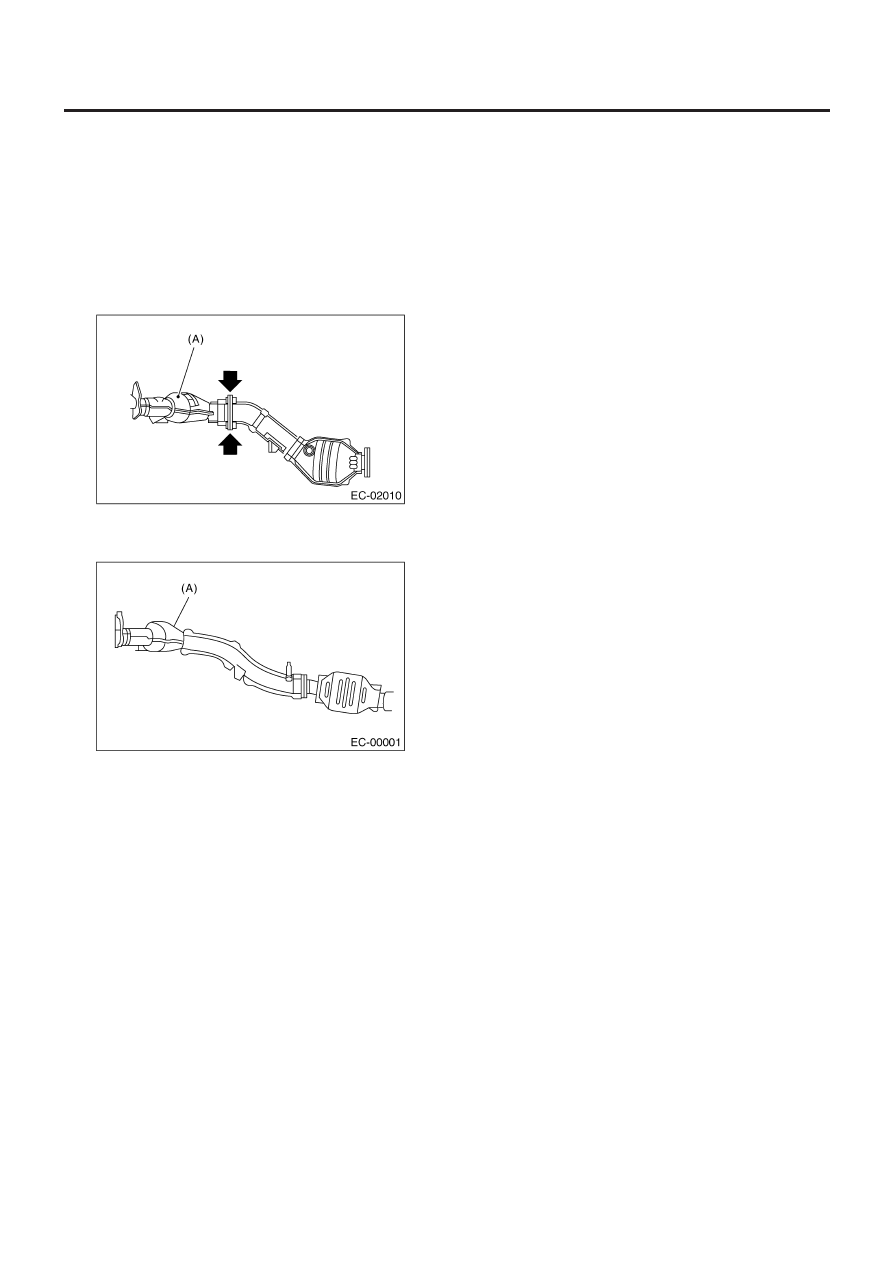

2) Отделите передний каталитический преобразователь от
центральной выхлопной трубы.

• Модель 2.0 L

(А) Передний каталитический преобразователь.

• Модель 2.5 L

(А) Передний каталитический преобразователь.

B:  УСТАНОВКА

ПРИМЕЧАНИЕ:
Замените прокладки на новые.

Установите в обратном порядке.

C: ОСМОТР

1) Убедитесь в том, что нет утечки выхлопных газов из соеди-
нений и сварочных швов.
2) Убедитесь в отсутствии отверстий или ржавчины.

ЗАДНИЙ КАТАЛИТИЧЕСКИЙ ПРЕОБРАЗОВАТЕЛЬ

EC(H4DOTC)-4

КОНТРОЛЬ ВЫХЛОПА (ВСПОМ. УСТРОЙСТВА КОНТРОЛЯ ВЫХЛОПА)

3. Задний каталитический преобразователь

A:  ДЕМОНТАЖ

1. Модель 2.0 L

1) Снимите центральную выхлопную трубу. <См. EX(H4DOTC)-
9, ДЕМОНТАЖ, Центральная выхлопная труба.>

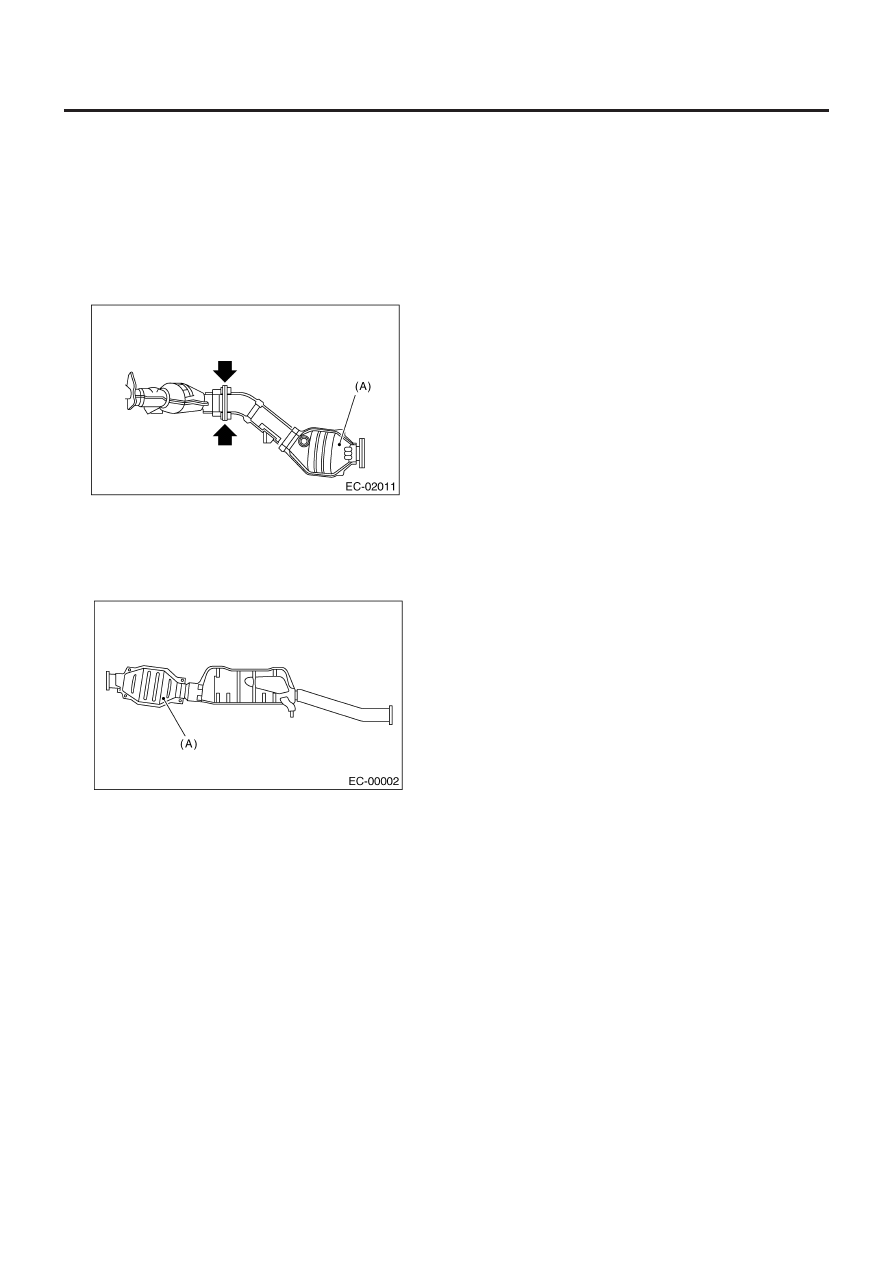

2) Отсоедините задний каталитический преобразователь (B)
от центральной выхлопной трубы.

(А) Задний каталитический преобразователь.

2. Модель 2.5 L

Снимите заднюю выхлопную трубу. <См. EX(H4DOTC)-14, ДЕ-
МОНТАЖ, Задняя выхлопная труба.>

(А) Задний каталитический преобразователь.

B:  УСТАНОВКА

ПРИМЕЧАНИЕ:
Замените прокладки на новые.

Установите в обратном порядке.

C: ОСМОТР

1) Убедитесь в том, что нет утечки выхлопных газов из соеди-
нений и сварочных швов.
2) Убедитесь в отсутствии отверстий или ржавчины.

ПРЕКАТАЛИТИЧЕСКИЙ ПРЕОБРАЗОВАТЕЛЬ

EC(H4DOTC)-5

КОНТРОЛЬ ВЫХЛОПА (ВСПОМ. УСТРОЙСТВА КОНТРОЛЯ ВЫХЛОПА)

4. Прекаталитический преобразователь

A:  ДЕМОНТАЖ

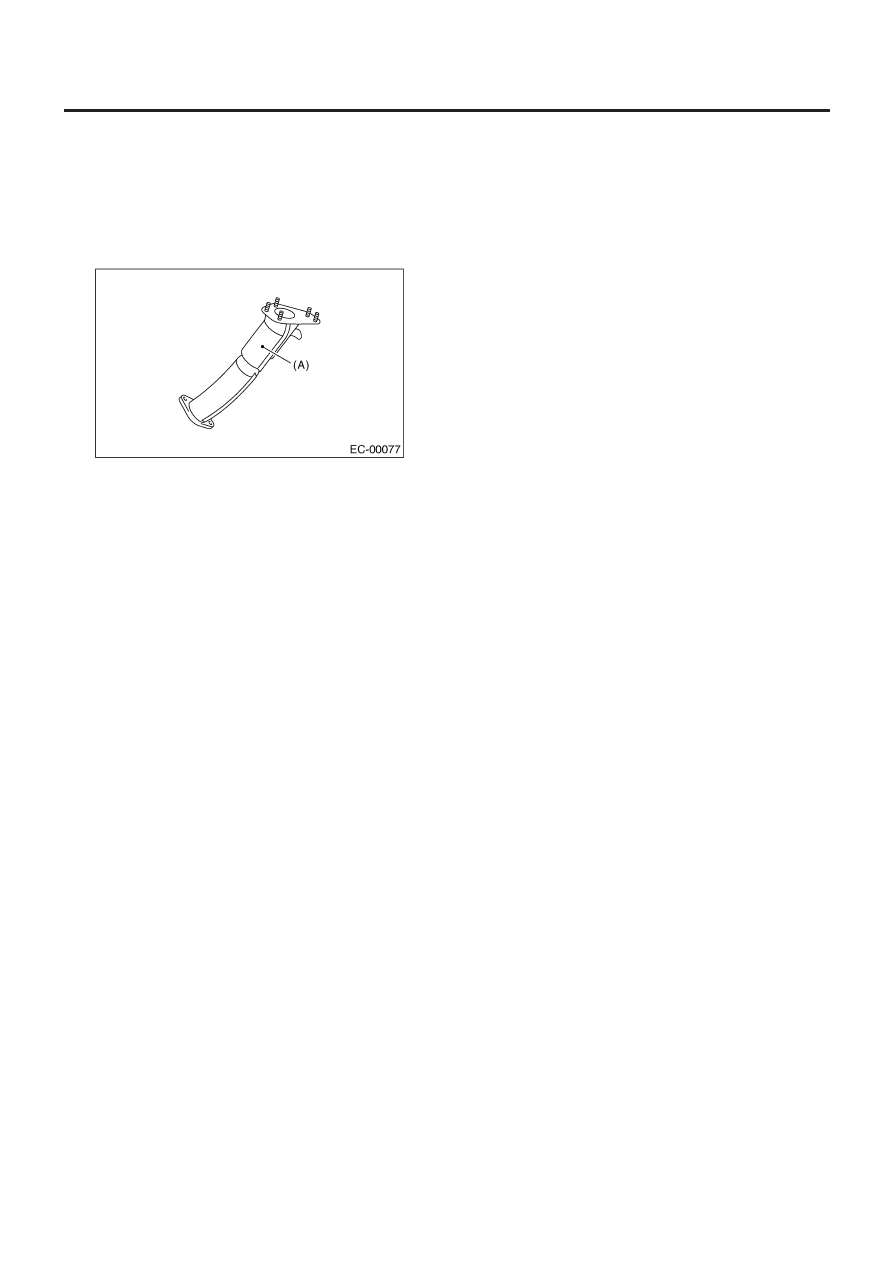

Прекаталитический преобразователь (A) встроен в соедини-
тельную трубку. Для информации о процедуре демонтажа см.
демонтаж соединительной трубки. <См. EX(H4DOTC)-13, ДЕ-
МОНТАЖ, Соединительная трубка.>

B:  УСТАНОВКА

Для информации о процедуре установки см.  установку со-
единительной трубки. <См. EX(H4DOTC)-13, УСТАНОВКА, Со-
единительная трубка.>

C: ОСМОТР

1) Убедитесь в том, что нет утечки выхлопных газов из соеди-
нений и сварочных швов.
2) Убедитесь в отсутствии отверстий или ржавчины.
