КЛАПАН ПРЕРЫВАНИЯ ПОДАЧИ ТОПЛИВА

FU(H4DOTC)-68

ВПРЫСК ТОПЛИВА (ТОПЛИВНАЯ СИСТЕМА)

31. Клапан прерывания подачи топлива

A:  ДЕМОНТАЖ

ПРЕДУПРЕЖДЕНИЕ:
• Расположите знаки «Не зажигать огня» вокруг места
проведения работ.
• Следите за тем, чтобы не проливать топливо.

1) Снимите топливный бак. <См. FU(H4DOTC)-55, ДЕМОН-
ТАЖ, Топливный бак.>

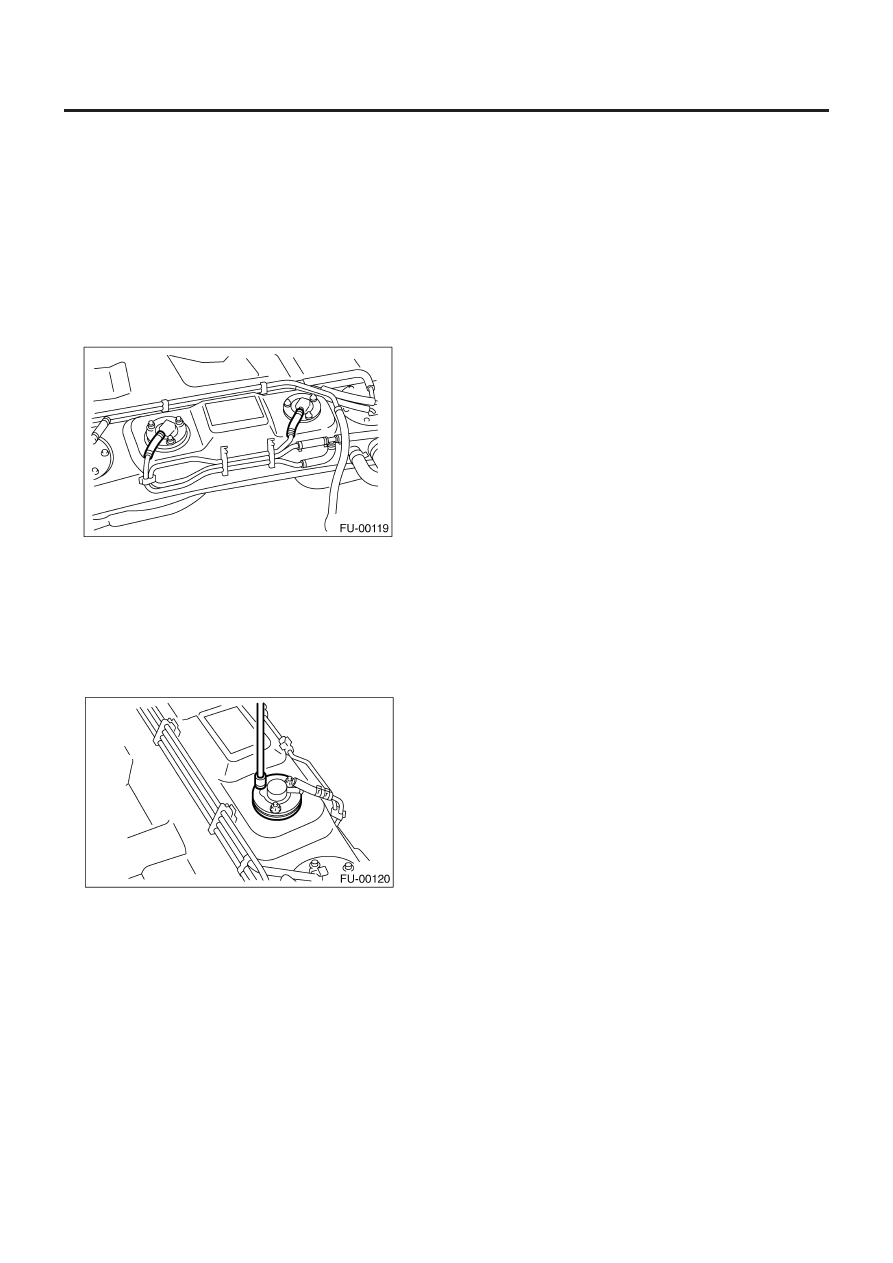

2) Передвиньте зажим и отсоедините шланг испарения от
клапана прерывания подачи топлива.

3) Снимите болты, фиксирующие клапан прерывания подачи
топлива.

B:  УСТАНОВКА

Установите в обратном порядке.

Момент затяжки:

4.4 Н•м (0.45 кгс-м, 3.3 ft-lb)

ДЕМПФЕРНЫЙ ТОПЛИВНЫЙ КЛАПАН

FU(H4DOTC)-69

ВПРЫСК ТОПЛИВА (ТОПЛИВНАЯ СИСТЕМА

32. Демпферный топливный клапан

A:  ДЕМОНТАЖ

1) Ослабьте давление топлива. <См. FU(H4DOTC)-54, ОСЛАБ-
ЛЕНИЕ ДАВЛЕНИЯ ТОПЛИВА, ОПЕРАЦИЯ, Топливо.>

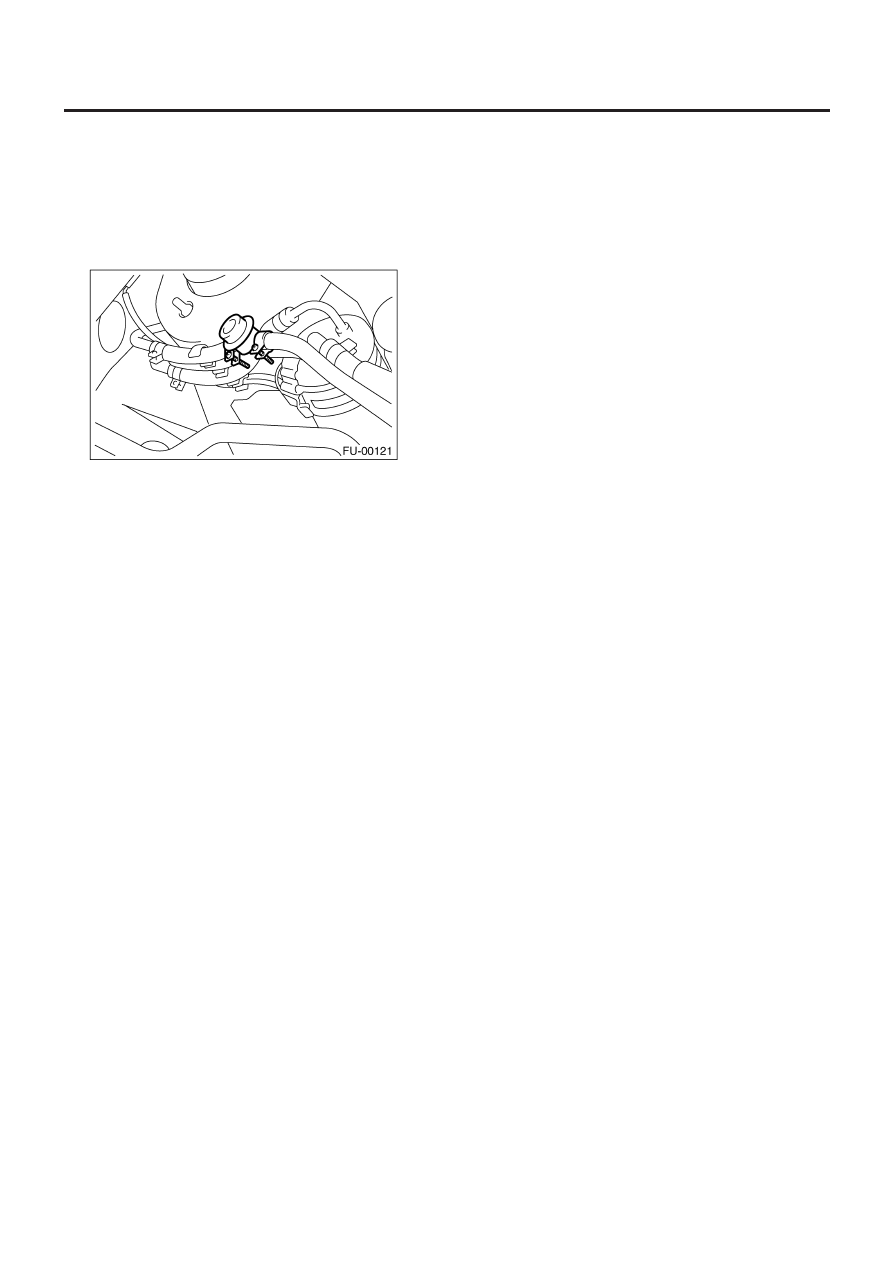

2) Снимите демпферный топливный клапан с линии возврата
топлива.

B:  УСТАНОВКА

Установите в обратном порядке.

ЛИНИИ ПОДАЧИ, ВОЗВРАТА И ИСПАРЕНИЯ ТОПЛИВА

FU(H4DOTC)-70

ВПРЫСК ТОПЛИВА (ТОПЛИВНАЯ СИСТЕМА)

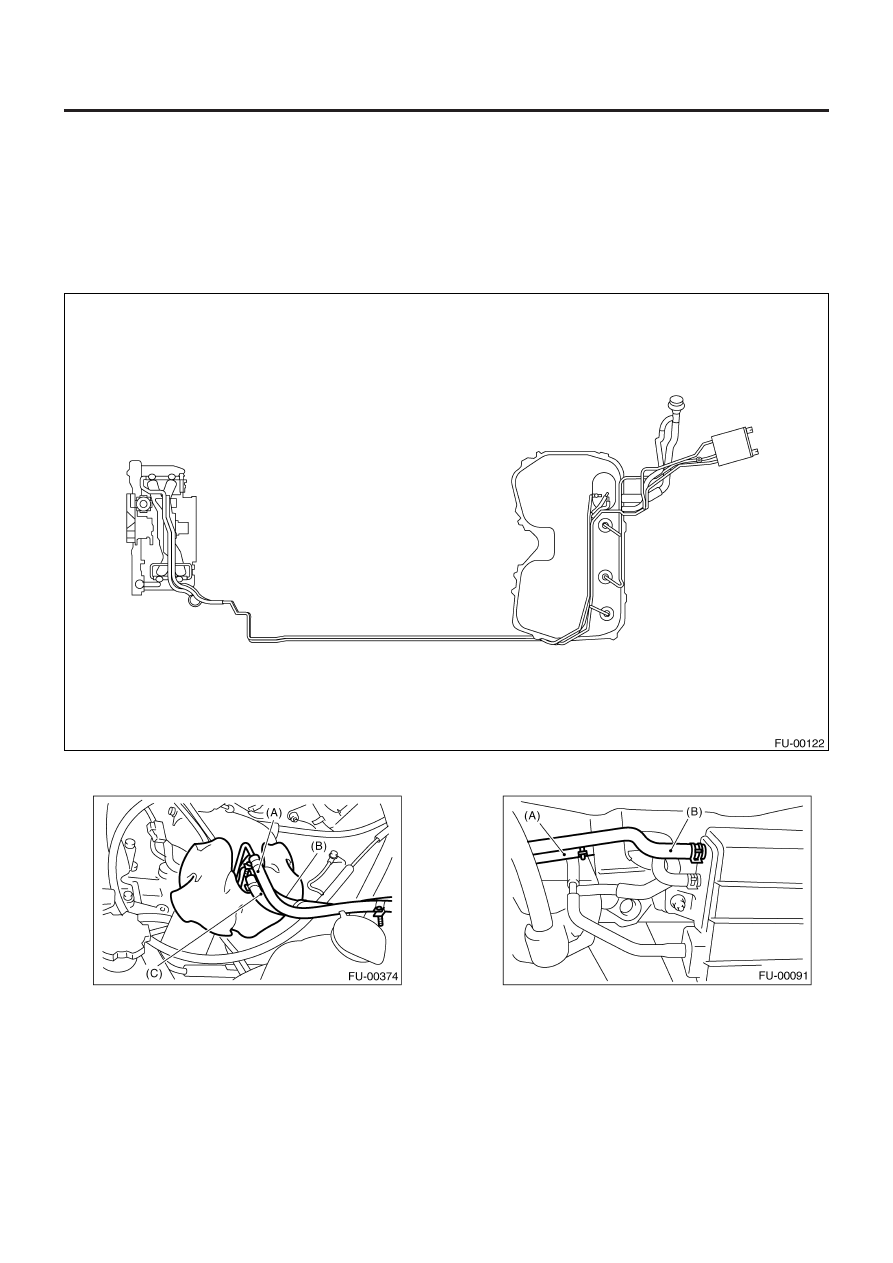

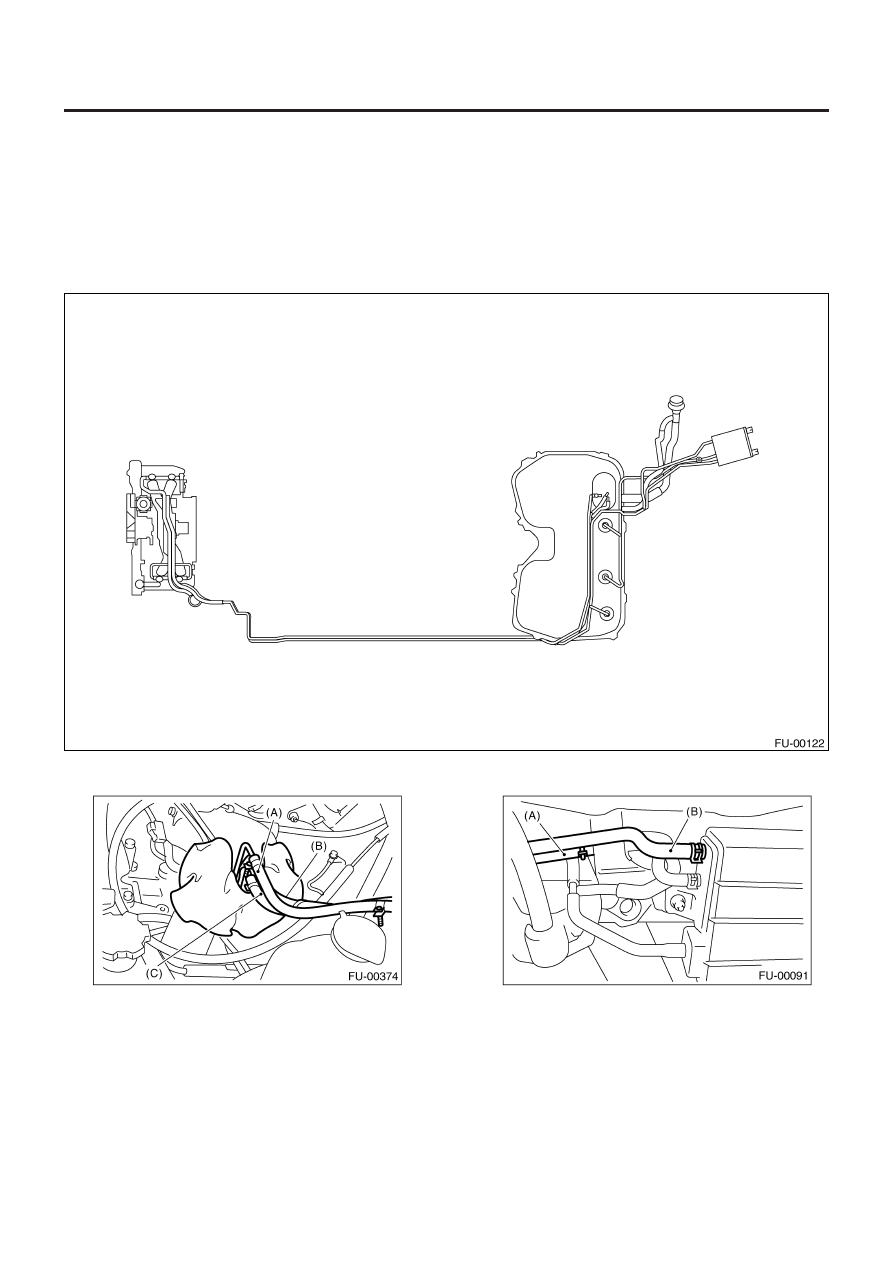

6) В отсеке двигателя отсоедините шланги подачи топлива
(А), шланги возврата (В) и шланги испарения (С).

7) Поднимите автомобиль.

8) Отсоедините шланг двустороннего клапана (А) от двусто-
роннего клапана и отсоедините шланг коробки (В) от коробки.

33. Линии подачи, возврата и испарения топлива

A:  ДЕМОНТАЖ

1) Поставьте автомобиль на подъемник.
2) Ослабьте давление топлива. <См. FU(H4DOTC)-54, ОСЛАБЛЕНИЕ ДАВЛЕНИЯ ТОПЛИВА, ОПЕРАЦИЯ, Топливо.>
3) Откройте крышку заливной горловины и затем снимите крышку заливной горловины топлива.
4) Снимите коврик. <См. EI-49, ДЕМОНТАЖ, Напольный коврик.>
5) Снимите трубки и шланги подачи топлива, трубки и шланги возврата топлива и трубки и шланги испарения топлива.

ЛИНИИ ПОДАЧИ, ВОЗВРАТА И ИСПАРЕНИЯ ТОПЛИВА

FU(H4DOTC)-71

ВПРЫСК ТОПЛИВА (ТОПЛИВНАЯ СИСТЕМА

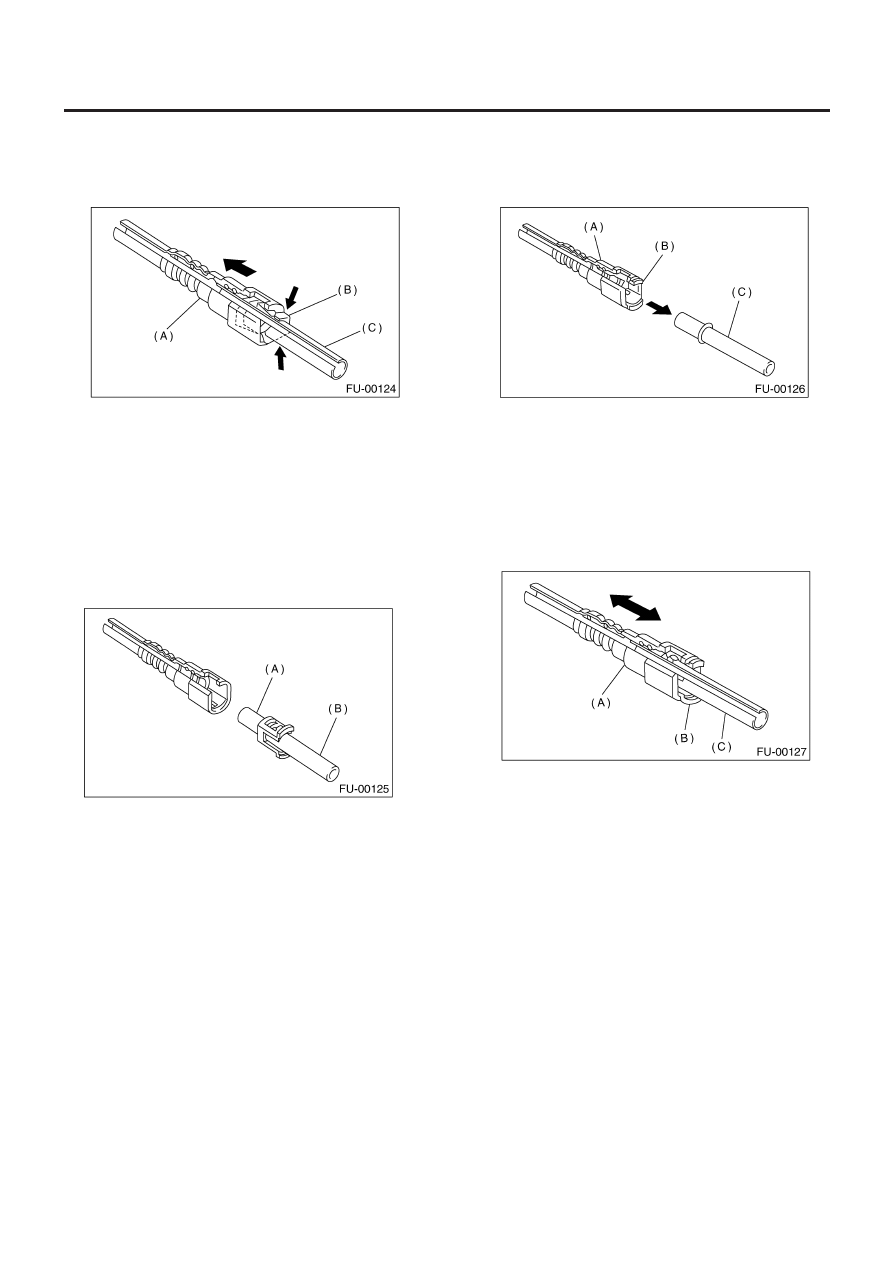

9) Отделите быстрый коннектор на линии подачи топлива.

(1) Очистите трубу и коннектор, если они покрыты пылью.
(2) Придержите коннектор (А), затем протолкните фикса-

тор (В) вниз.

(3) Вытяните коннектор (А) из фиксатора (В).

(A) Коннектор
(B) Фиксатор
(C) Трубка

B:  УСТАНОВКА

1) Подсоедините быстрый коннектор на линии подачи топлива.

ПРИМЕЧАНИЕ:
• Замените фиксатор на новый.
• Убедитесь в том, что соединительная часть не повреждена
и не покрыта пылью. В случае необходимости очистите уп-
лотнительную поверхность трубы.

(A) Уплотнительная поверхность
(B) Трубка

(1) Установите новый фиксатор (В) на коннектор (А).
(2) Полностью втолкните трубу в коннектор.

ПРИМЕЧАНИЕ:
При этом вы услышите два щелчка.

(A) Коннектор
(B) Фиксатор
(C) Трубка

ОСТОРОЖНО:
• Потяните за коннектор для того, чтобы убедиться, что
он надежно зафиксирован.
• Убедитесь в том, что две лапки фиксатора надежно со-
членены в коннекторе.
• Обязательно осмотрите шланги и их соединения на
предмет утечек топлива.

(A) Коннектор
(B) Фиксатор
(C) Трубка
