ДАТЧИК УРОВНЯ ТОПЛИВА

FU(H4DOTC)-64

ВПРЫСК ТОПЛИВА (ТОПЛИВНАЯ СИСТЕМА)

28. Датчик уровня топлива

A:  ДЕМОНТАЖ

ПРЕДУПРЕЖДЕНИЕ:
• Расположите знаки «Не зажигать огня» вокруг места
проведения работ.
• Следите за тем, чтобы не проливать топливо.

ПРИМЕЧАНИЕ:
Датчик уровня топлива встроен в узел топливного насоса.

1) Снимите устройство топливного насоса.  <См.
FU(H4DOTC)-62, ДЕМОНТАЖ, Топливный насос.>

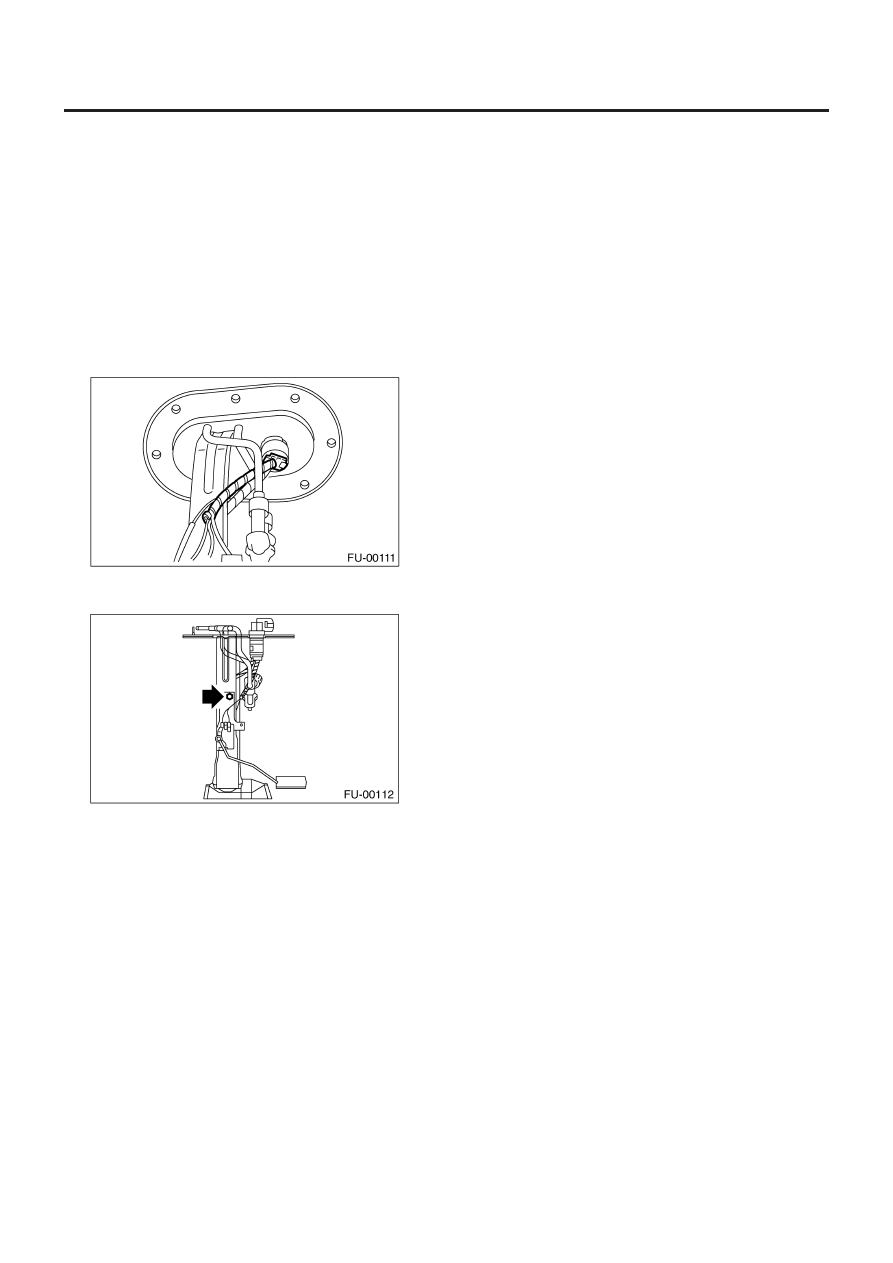

2) Отсоедините коннектор от рамки топливного насоса.

3) Снимите болт, фиксирующий датчик уровня топлива на
крепежной рамке.

B:  УСТАНОВКА

Установите все в обратном порядке.

ДАТЧИК УРОВНЯ ТОПЛИВА НИЖЕ МИНИМАЛЬНОГО

FU(H4DOTC)-65

ВПРЫСК ТОПЛИВА (ТОПЛИВНАЯ СИСТЕМА

29. Датчик уровня топлива

ниже минимального

A:  ДЕМОНТАЖ

ПРЕДУПРЕЖДЕНИЕ:
• Расположите знаки «Не зажигать огня» вокруг места
проведения работ.
• Следите за тем, чтобы не проливать топливо.

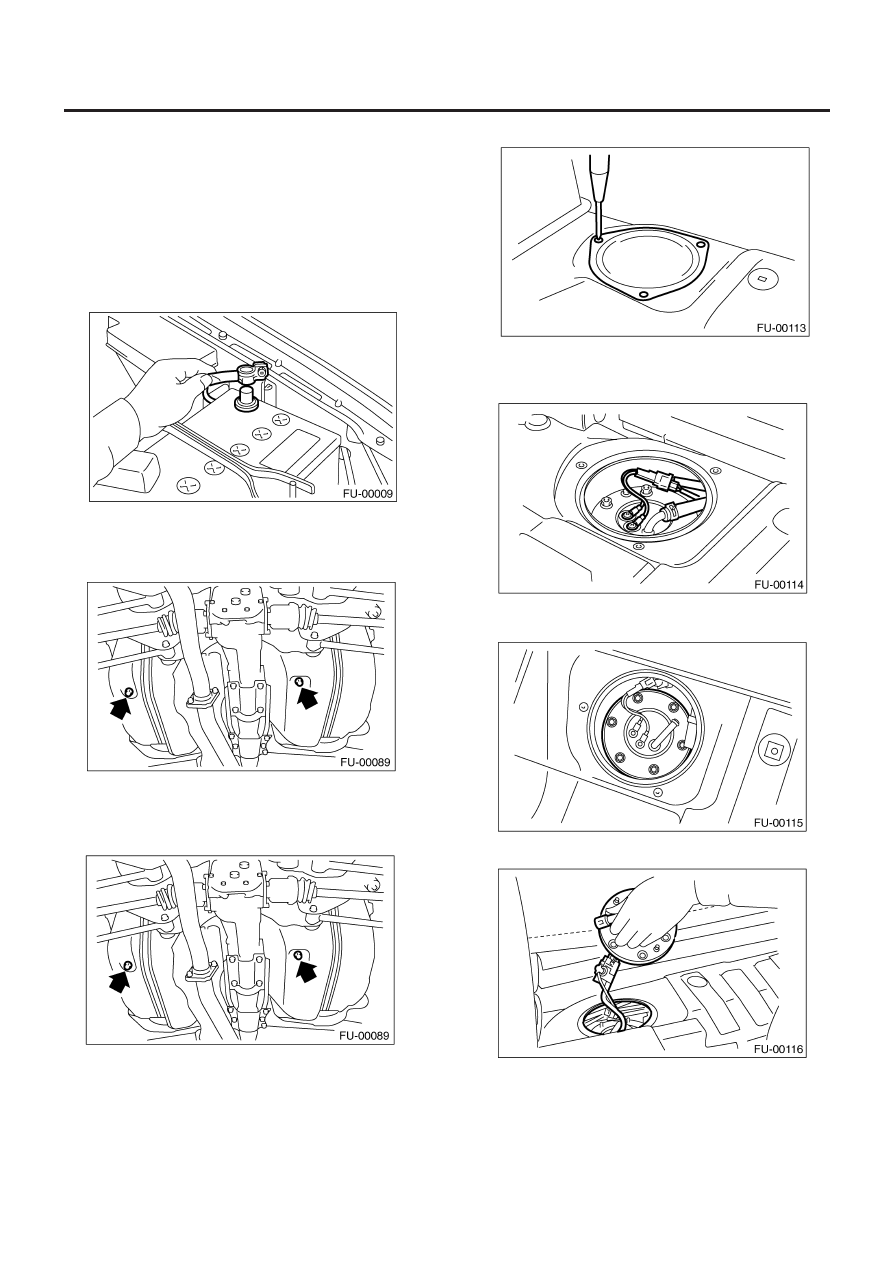

1) Отсоедините кабель заземления от аккумулятора.

2) Поднимите автомобиль.
3) Слейте топливо из топливного бака. Установите емкость
под автомобилем, затем удалите сливную заглушку из топ-
ливного бака.

4) Затяните сливную заглушку топлива.

Момент затяжки:

26 Н•м (2.7 кгс-м, 19.2 ft-lb)

5) Снимите заднее сидение.

6) Снимите крышку сервисного отверстия.

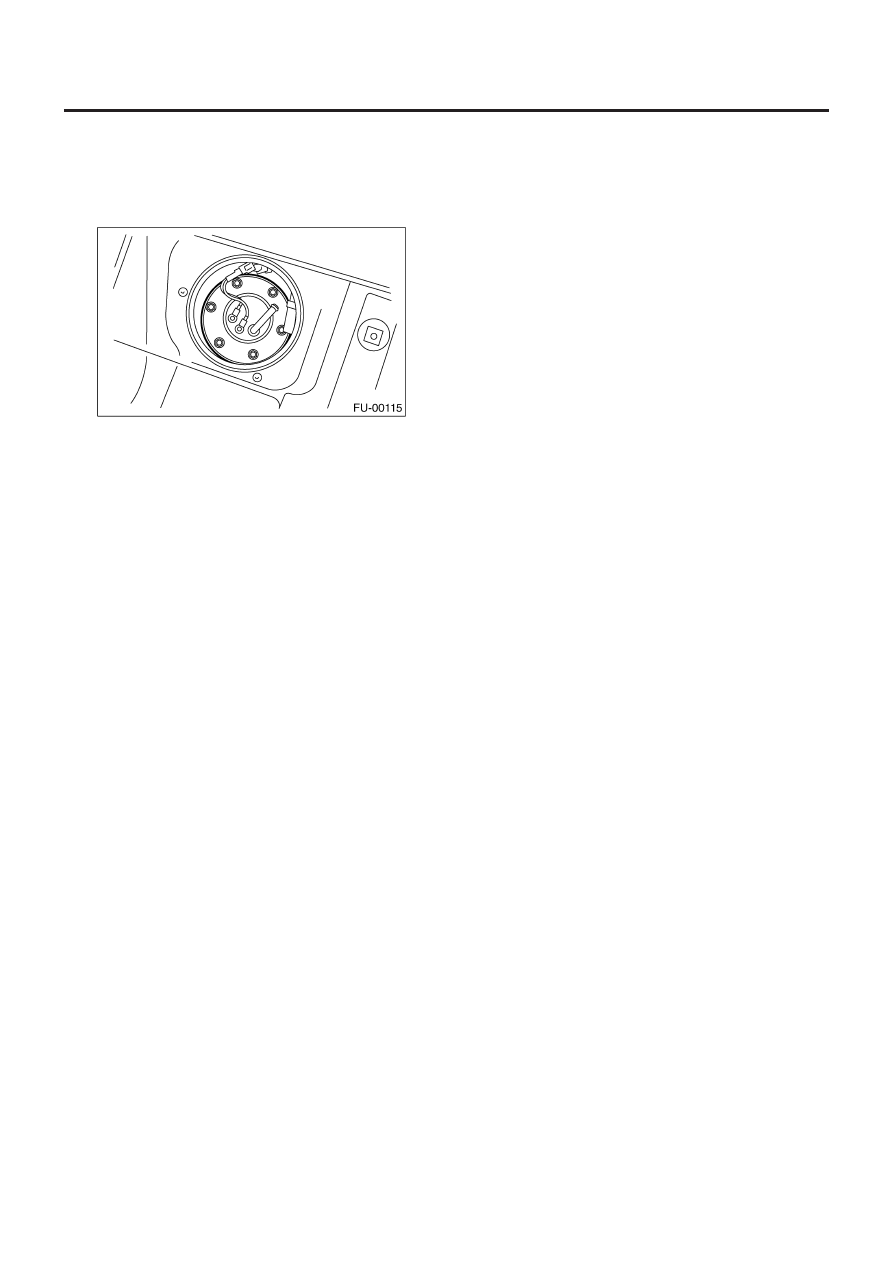

7) Отсоедините коннектор от датчика уровня топлива ниже
минимального.
8) Отсоедините шланг топливного струйного насоса.

9) Снимите болты, крепящие датчик уровня топлива ниже ми-
нимального на топливном баке.

10) Снимите датчик уровня топлива ниже минимального.

ДАТЧИК УРОВНЯ ТОПЛИВА НИЖЕ МИНИМАЛЬНОГО

FU(H4DOTC)-66

ВПРЫСК ТОПЛИВА (ТОПЛИВНАЯ СИСТЕМА)

B:  УСТАНОВКА

Установите в обратном порядке.

Момент затяжки:

4.4 Н•м (0.45 кгс-м, 3.3 ft-lb)

ТОПЛИВНЫЙ ФИЛЬТР

FU(H4DOTC)-67

ВПРЫСК ТОПЛИВА (ТОПЛИВНАЯ СИСТЕМА

30. Топливный фильтр

A:  ДЕМОНТАЖ

ПРЕДУПРЕЖДЕНИЕ:
• Расположите знаки «Не зажигать огня» вокруг места
проведения работ.
• Следите за тем, чтобы не проливать топливо.

1) Ослабьте давление топлива. <См. FU(H4DOTC)-54, ОСЛАБ-
ЛЕНИЕ ДАВЛЕНИЯ ТОПЛИВА, ОПЕРАЦИЯ, Топливо.>

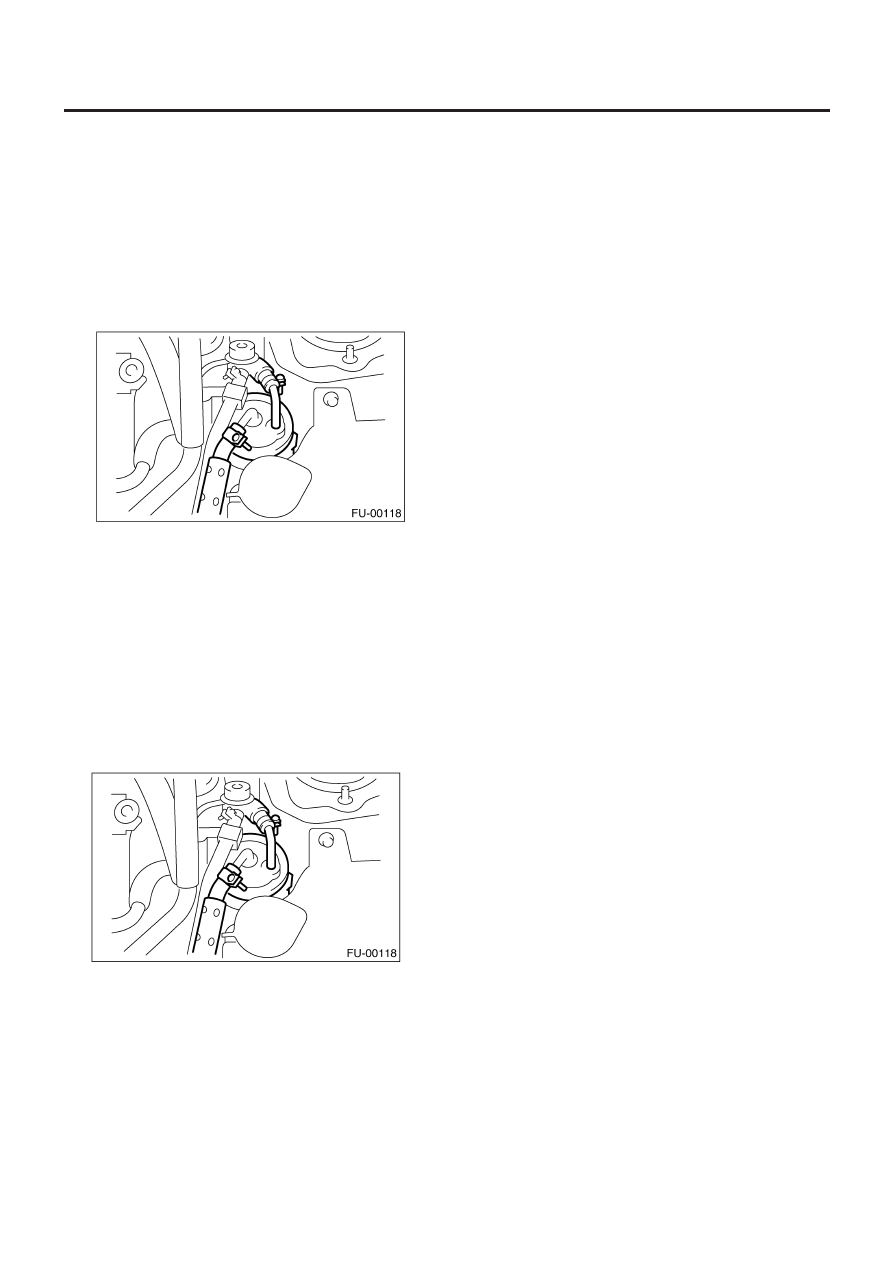

2) Отсоедините шланги подачи топлива от топливного фильтра.

3) Снимите фильтр с держателя.

B:  УСТАНОВКА

ОСТОРОЖНО:
• Если топливные шланги повреждены в соединитель-
ной части, замените их на новые.
• Если зажимы серьезно повреждены, замените их на
новые.

1) Установите все в обратном порядке.
2) Затяните винты зажимов шлангов.

Момент затяжки:

1.25 Н•м (0.13 кгс-м, 0.94 ft-lb)

C: ОСМОТР

1) Проверьте внутреннюю часть топливного фильтра на пред-
мет наличия грязи и осадка воды.
2) В случае засорения, или если достигнут интервал замены,
замените его.
3) В случае обнаружения воды, потрясите его и  удалите воду
через впускной порт.
