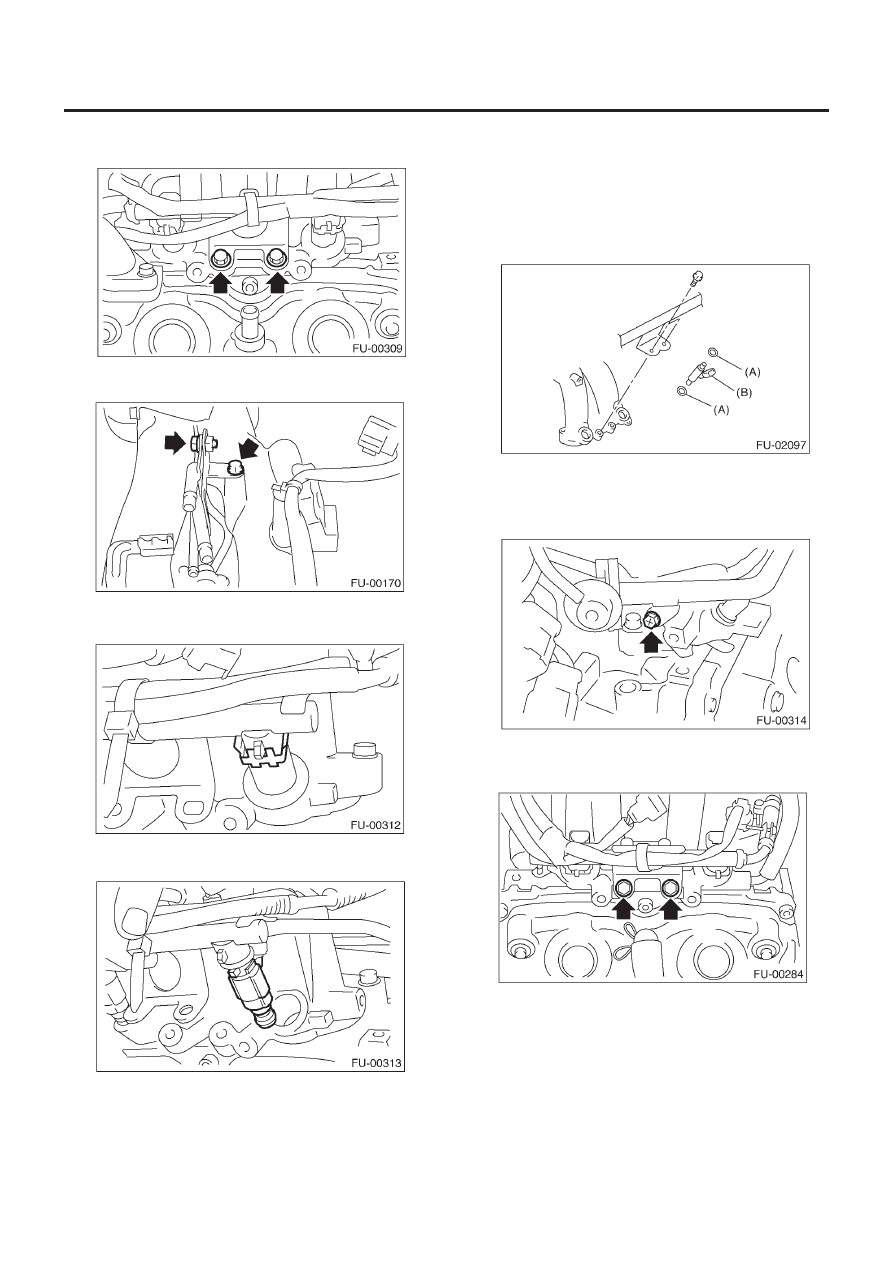

ТОПЛИВНЫЙ ИНЖЕКТОР

FU(H4SO)-38

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

12) Снимите болт, фиксирующий трубку топливного инжекто-
ра на впускном коллекторе.

13) Снимите болт, фиксирующий топливопровод на левом
впускном коллекторе.

14) Снимите топливный инжектор с впускного коллектора.

(1)  Снимите зажим, фиксирующий  топливный инжектор.

(2)  Снимите топливный инжектор, приподнимая трубку то-

пливного инжектора.

B:  УСТАНОВКА

1. СТОРОНА RH

Установите в обратном порядке.

ПРИМЕЧАНИЕ:
Замените кольцевые уплотнители на новые.

(A) Кольцевой уплотнитель
(B) Топливный инжектор

Момент затяжки:

5 Н•м (0. 5 кгс-м, 3.7 ft-lb)

Момент затяжки:

19 Н•м (1.9 кгс-м, 13.7 ft-lb)

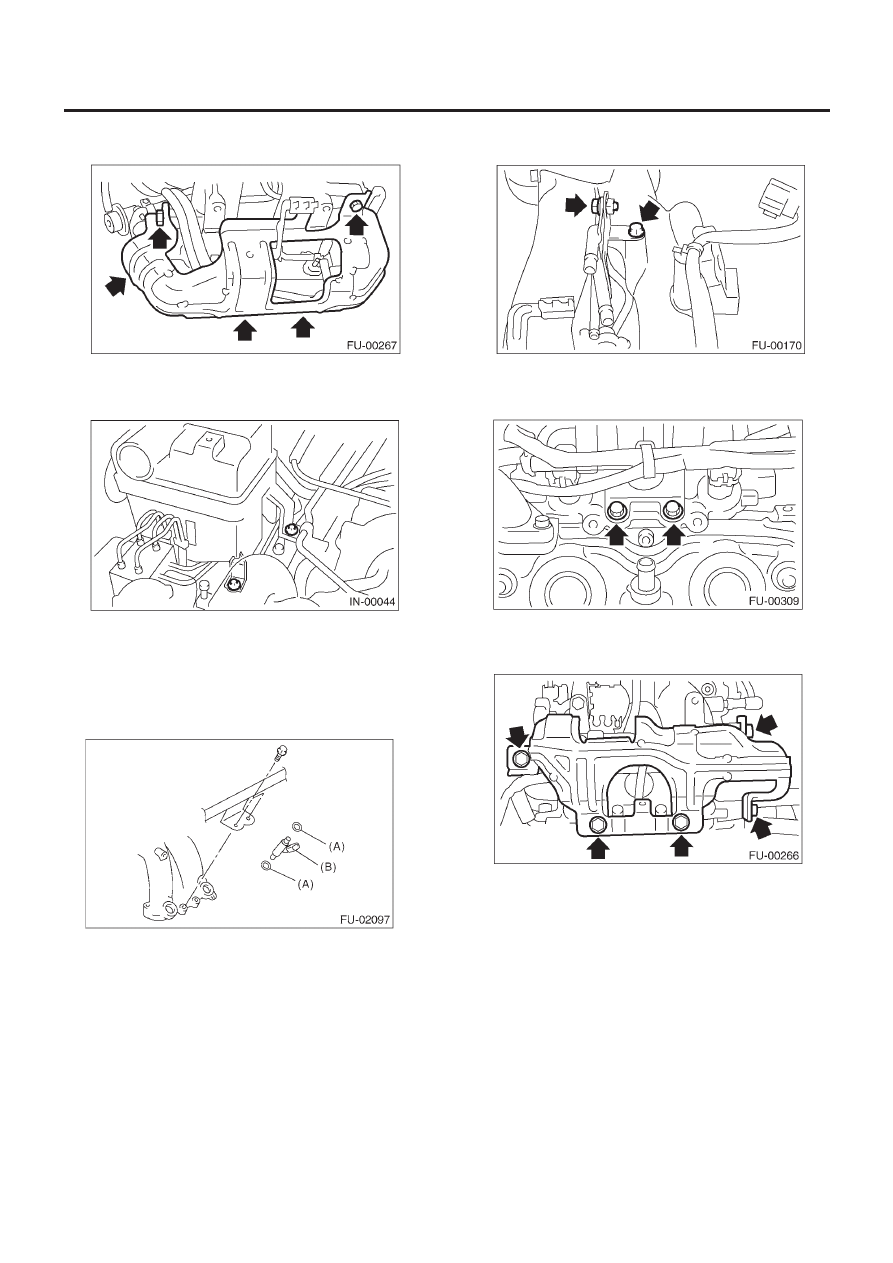

ТОПЛИВНЫЙ ИНЖЕКТОР

FU(H4SO)-39

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

Момент затяжки:

19 Н•м  (1.9 кгс-м, 13.7 ft-lb)

Момент затяжки:

33 Н•м (3.4 кгс-м, 24.3 ft-lb)

2.  СТОРОНА LH

Установите в обратном порядке.

ПРИМЕЧАНИЕ:
Замените кольцевые уплотнители на новые.

(A) Кольцевой уплотнитель
(B) Топливный инжектор

Момент затяжки:

5 Н•м (0. 5 кгс-м, 3.7 ft-lb)

Момент затяжки:

19 Н•м (1.9 кгс-м, 13.7 ft-lb)

Момент затяжки:

19 Н•м (1.9 кгс-м, 13.7 ft-lb)

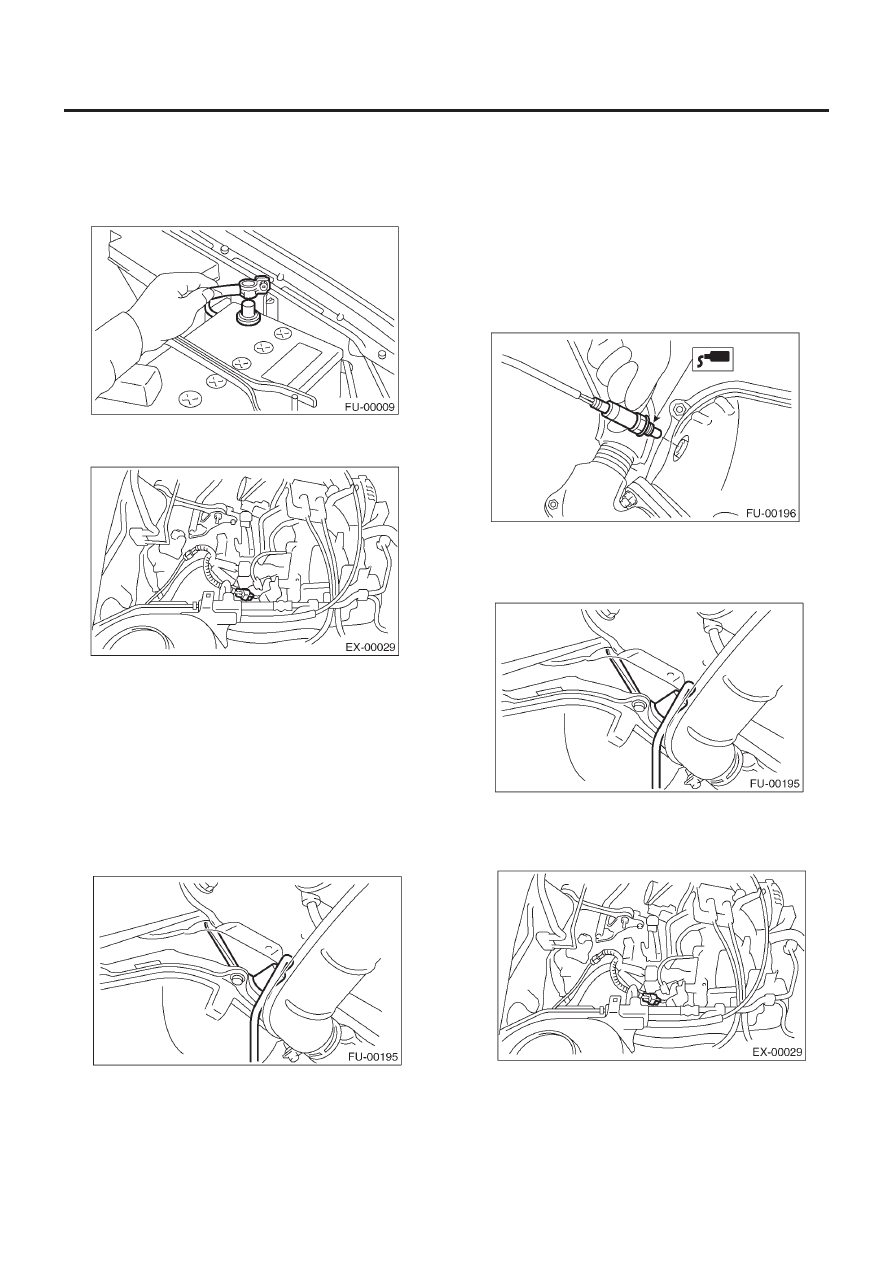

ПЕРЕДНИЙ ДАТЧИК КИСЛОРОДА (A/F)

FU(H4SO)-40

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

14. Передний датчик кислорода (A/F)

A:  ДЕМОНТАЖ

1) Отсоедините кабель заземления от аккумулятора.

2) Отсоедините коннектор от крепежа подъема двигателя, затем
отсоедините коннектор от переднего датчика кислорода (A/F).

3) Поднимите автомобиль.
4) Нанесите SUBARU CRC или эквивалент на резьбовую часть
переднего датчика кислорода (A/F), и оставьте его на минуту
или около того.

SUBARU CRC (№004301003)

5) Снимите передний датчик кислорода (A/F)

ОСТОРОЖНО:
При снятии датчика кислорода (A/F) подождите, пока не
остынет выхлопная труба, иначе это приведет к ее по-
вреждению.

B:  УСТАНОВКА

1) Перед установкой переднего датчика кислорода (A/F), на-
несите состав против застревания только на резьбовую часть
переднего датчика кислорода (A/F) для того, чтобы облегчить
следующий демонтаж.

Состав против застревания:

SS-30 JET LUBE

ОСТОРОЖНО:
Никогда не наносите состав против застревания на про-
тектор переднего датчика кислорода (A/F).

2) Установите передний датчик кислорода (A/F).

Момент затяжки:

21 Н•м (2.1 кгс-м, 15.2 ft-lb)

3) Опустите автомобиль.
4) Подсоедините коннектор к переднему датчику кислорода
(A/F), затем подсоедините коннектор к крепежу подъема дви-
гателя.

ПЕРЕДНИЙ ДАТЧИК КИСЛОРОДА (A/F)

FU(H4SO)-41

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

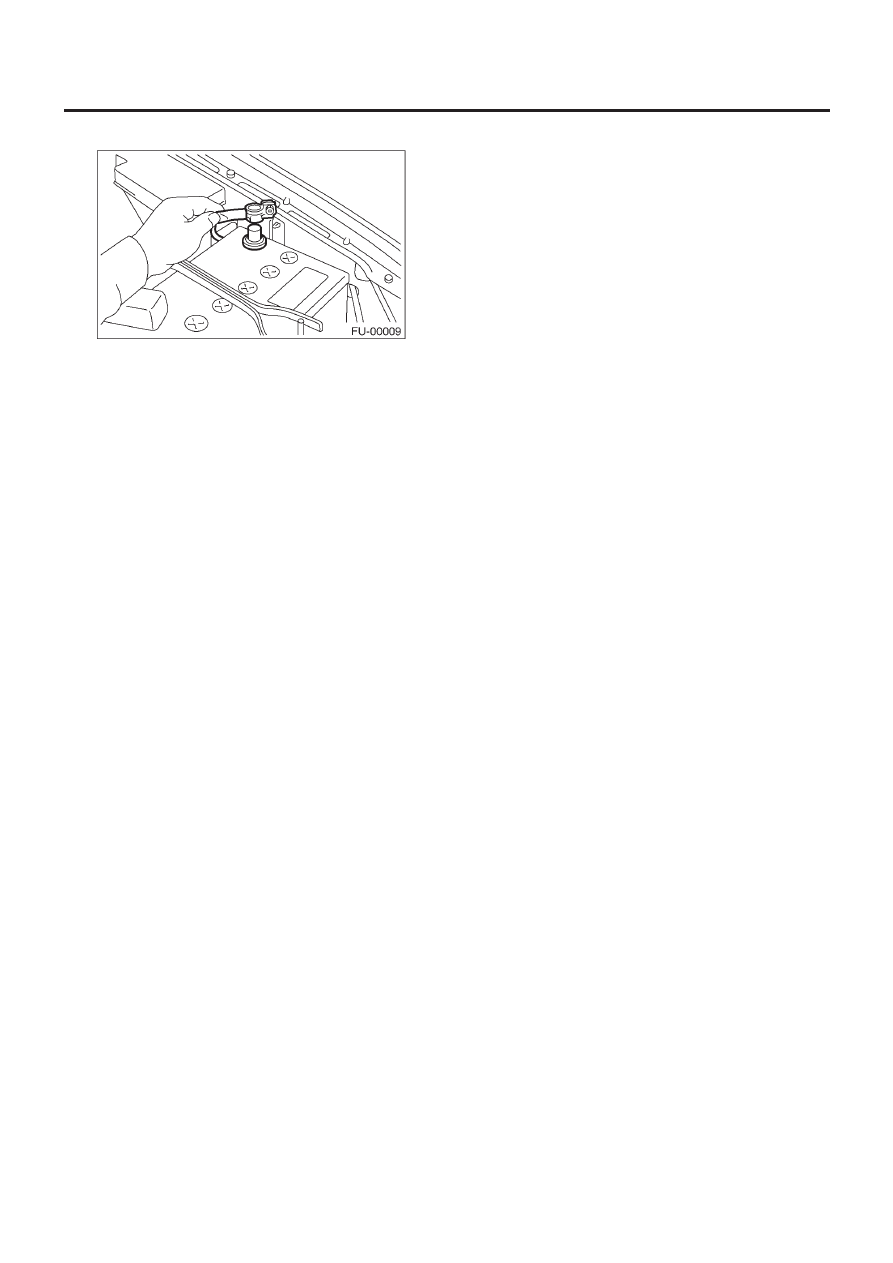

5) Подсоедините кабель заземления к аккумулятору.
