ЗАДНИЙ ДАТЧИК КИСЛОРОДА

FU(H4SO)-42

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

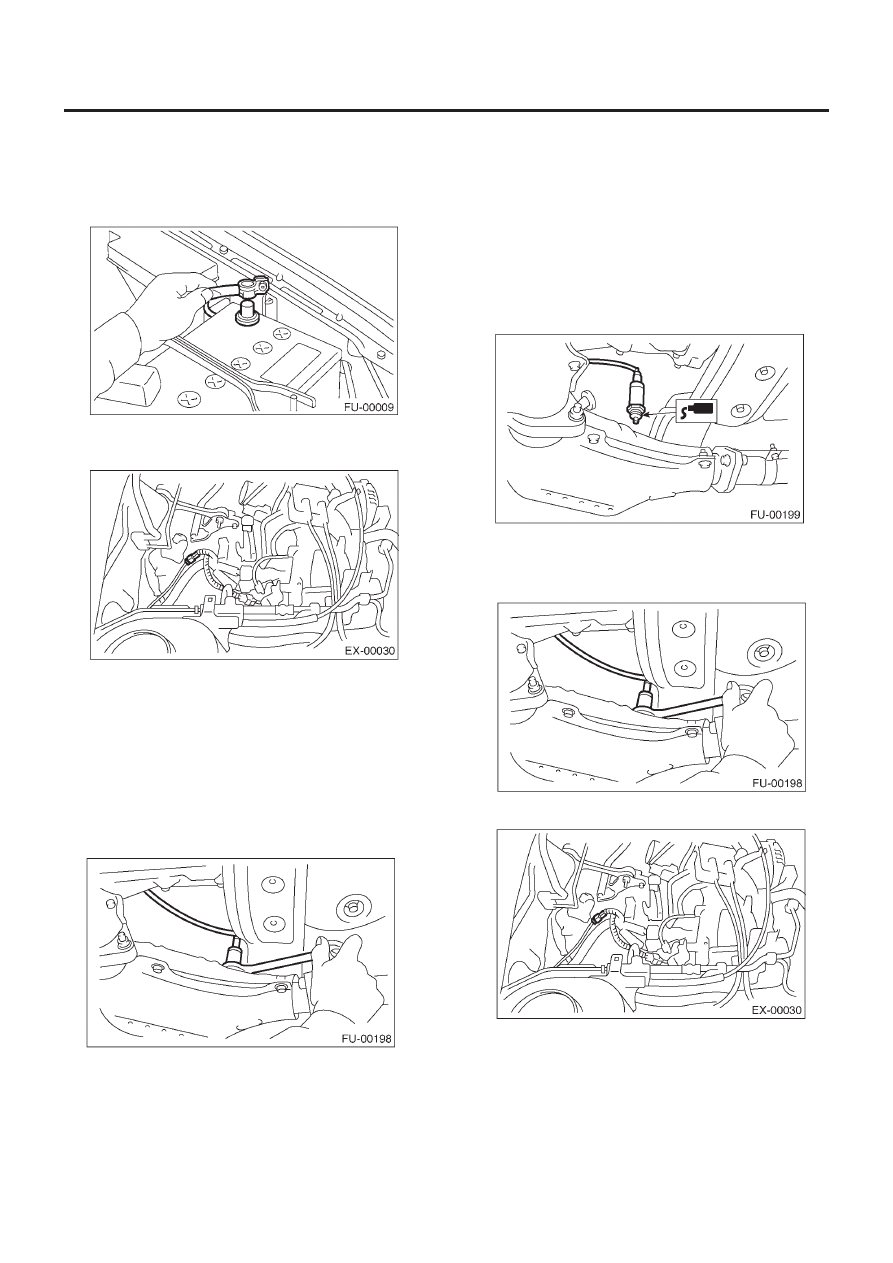

15. Задний датчик кислорода

A:  ДЕМОНТАЖ

1) Отсоедините кабель заземления от аккумулятора.

2) Поднимите автомобиль.
3) Отсоедините коннектор от заднего датчика кислорода.

4) Нанесите SUBARU CRC или эквивалент на резьбовую часть
заднего датчика кислорода, и оставьте его на минуту или око-
ло того.

SUBARU CRC (№004301003)

5) Снимите задний датчик кислорода.

ОСТОРОЖНО:
При снятии датчика кислорода подождите, пока не ос-
тынет выхлопная труба, иначе это приведет к ее повреж-
дению.

B:  УСТАНОВКА

1) Перед установкой заднего датчика кислорода, нанесите
состав против застревания только на резьбовую часть задне-
го датчика кислорода для того, чтобы облегчить следующий
демонтаж.

Состав против застревания:

SS-30 JET LUBE

ОСТОРОЖНО:
Никогда не наносите состав против застревания на про-
тектор заднего датчика кислорода.

2) Установите задний датчик кислорода.

Момент затяжки:

21 Н•м (2.1 кгс-м, 15.2 ft-lb)

3) Подсоедините коннектор к заднему датчику кислорода.

4) Опустите автомобиль.

ЗАДНИЙ ДАТЧИК КИСЛОРОДА

FU(H4SO)-43

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

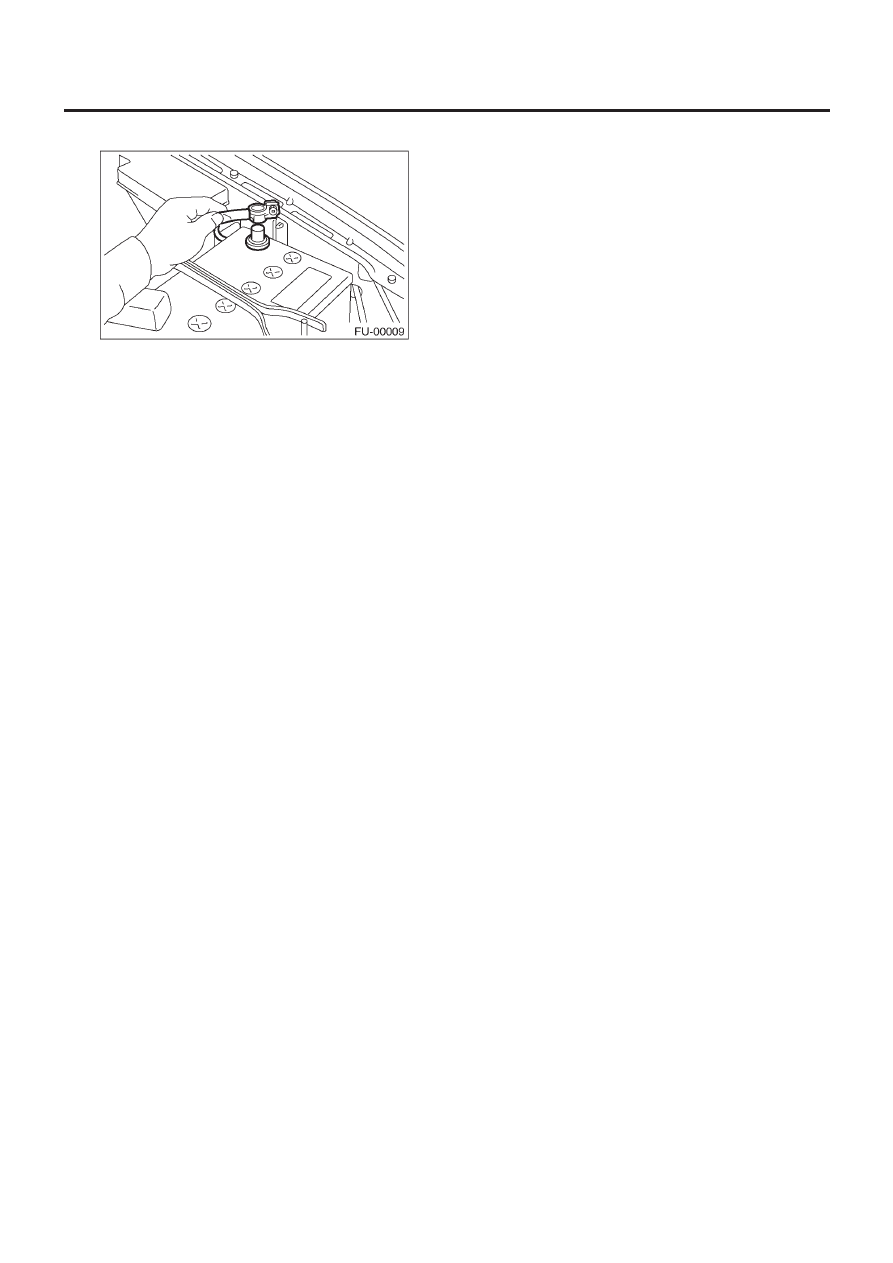

5) Подсоедините кабель заземления к аккумулятору.

МОДУЛЬ УПРАВЛЕНИЯ ДВИГАТЕЛЕМ (ECM)

FU(H4SO)-44

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

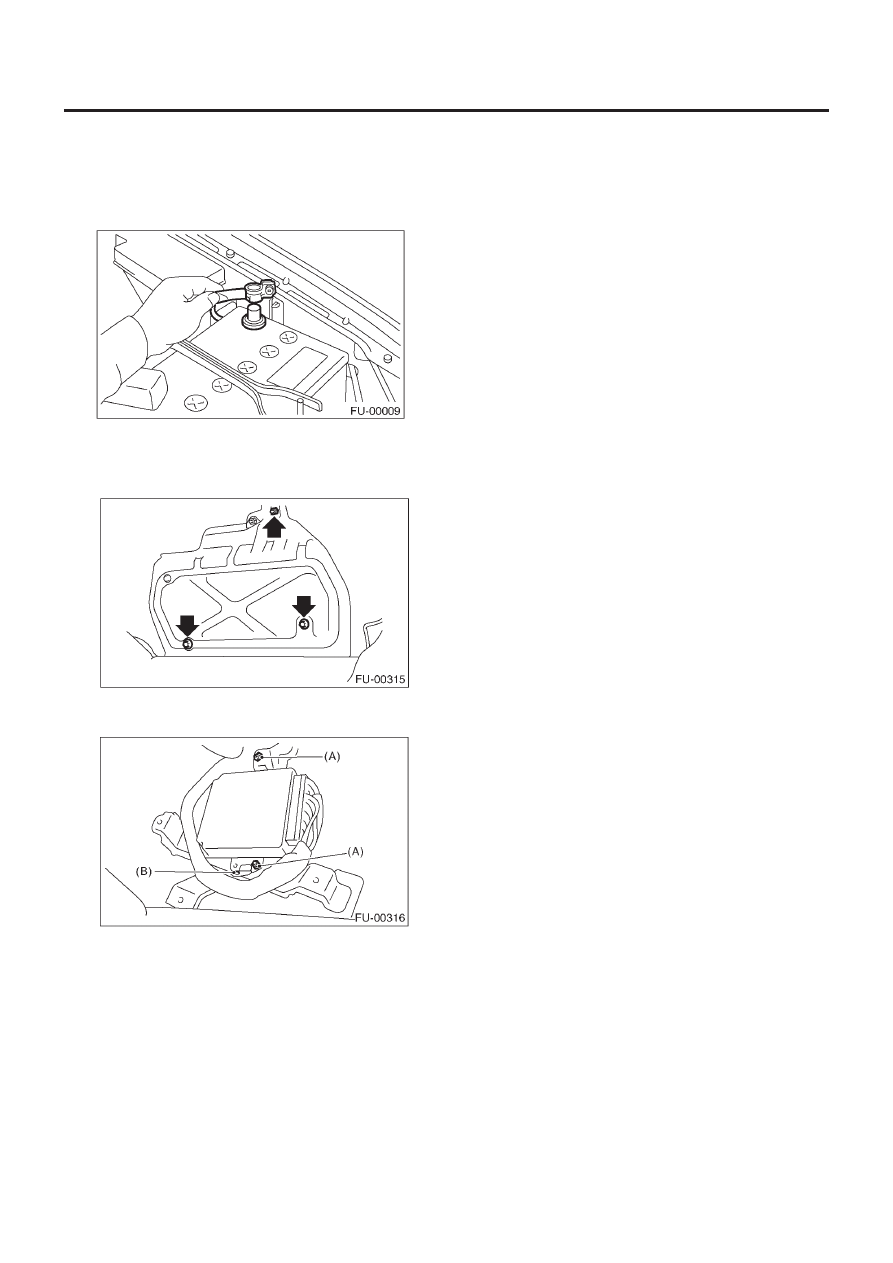

16. Модуль управления двигателем (ECM)

A:  ДЕМОНТАЖ

1) Отсоедините кабель заземления от аккумулятора.

2) Снимите нижнюю внутреннюю облицовку стороны пассажи-
ра.<См. EI-44, ДЕМОНТАЖ, Нижняя внутренняя облицовка.>
3) Снимите коврик переднего пассажирского сидения.
4) Снимите защитную крышку.

5) Снимите гайки (А), фиксирующие ЕСМ на скобе.
6) Снимите зажим (В) со скобы.

7) Отсоедините коннекторы ЕСМ и выньте ЕСМ.

B:  УСТАНОВКА

Установите в обратном порядке.

ОСТОРОЖНО:
При замене ЕСМ, следите за тем, чтобы не использовать
ЕСМ другой спецификации во избежание нанесения
вреда системе впрыска топлива.

Момент затяжки:

5 Н•м (0.51 кгс-м, 3.7 ft-lb)

ГЛАВНОЕ РЕЛЕ

FU(H4SO)-45

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

17. Главное реле

A:  ДЕМОНТАЖ

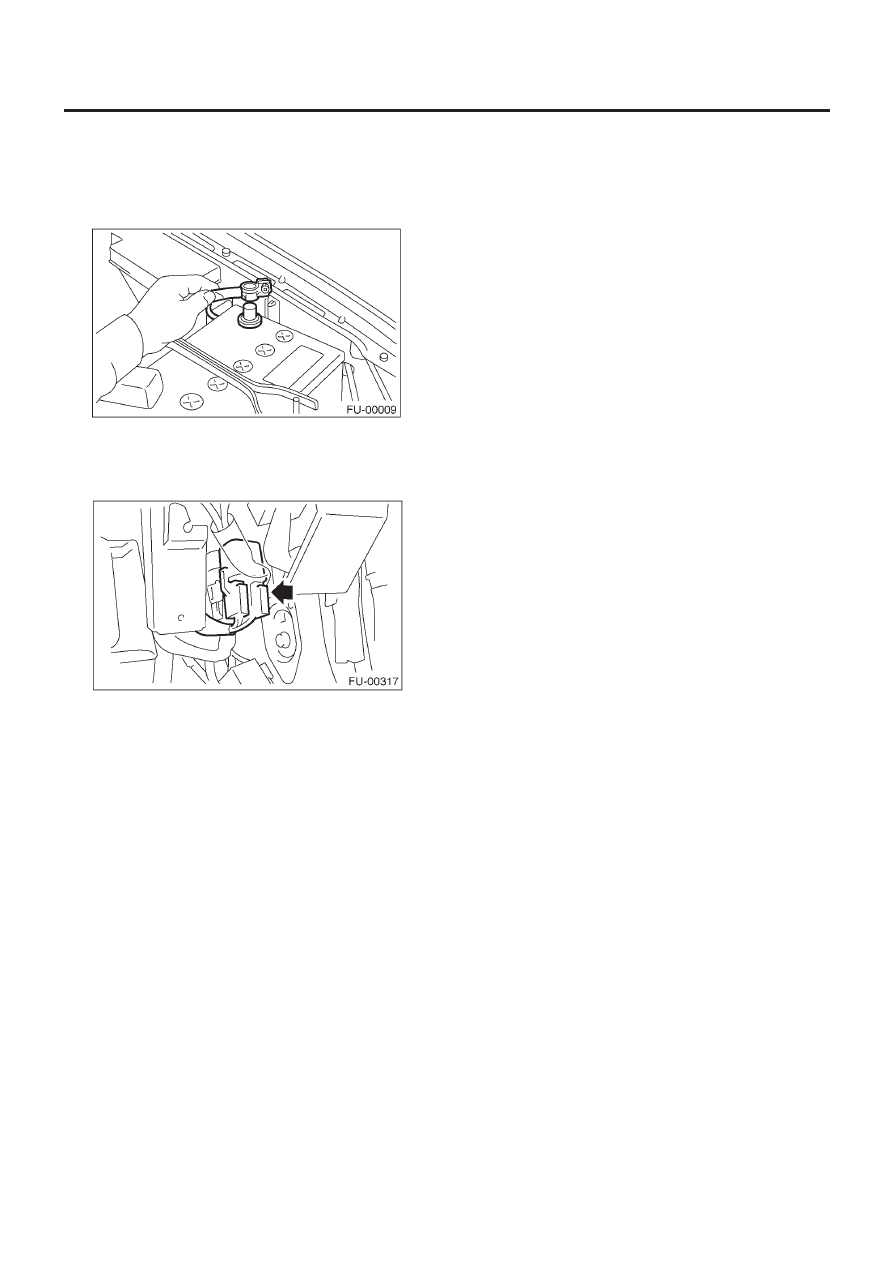

1) Отсоедините кабель заземления от аккумулятора.

2) Снимите крышку переднего бокового лежня стороны пас-
сажира.
3) Снимите болт, фиксирующий главную рамку на кузове.
4) Отсоедините коннекторы от главного реле.

B:  УСТАНОВКА

Установите в обратном порядке.
