КЛАПАН EGR

FU(H4SO)-34

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

12. Клапан EGR

A:  ДЕМОНТАЖ

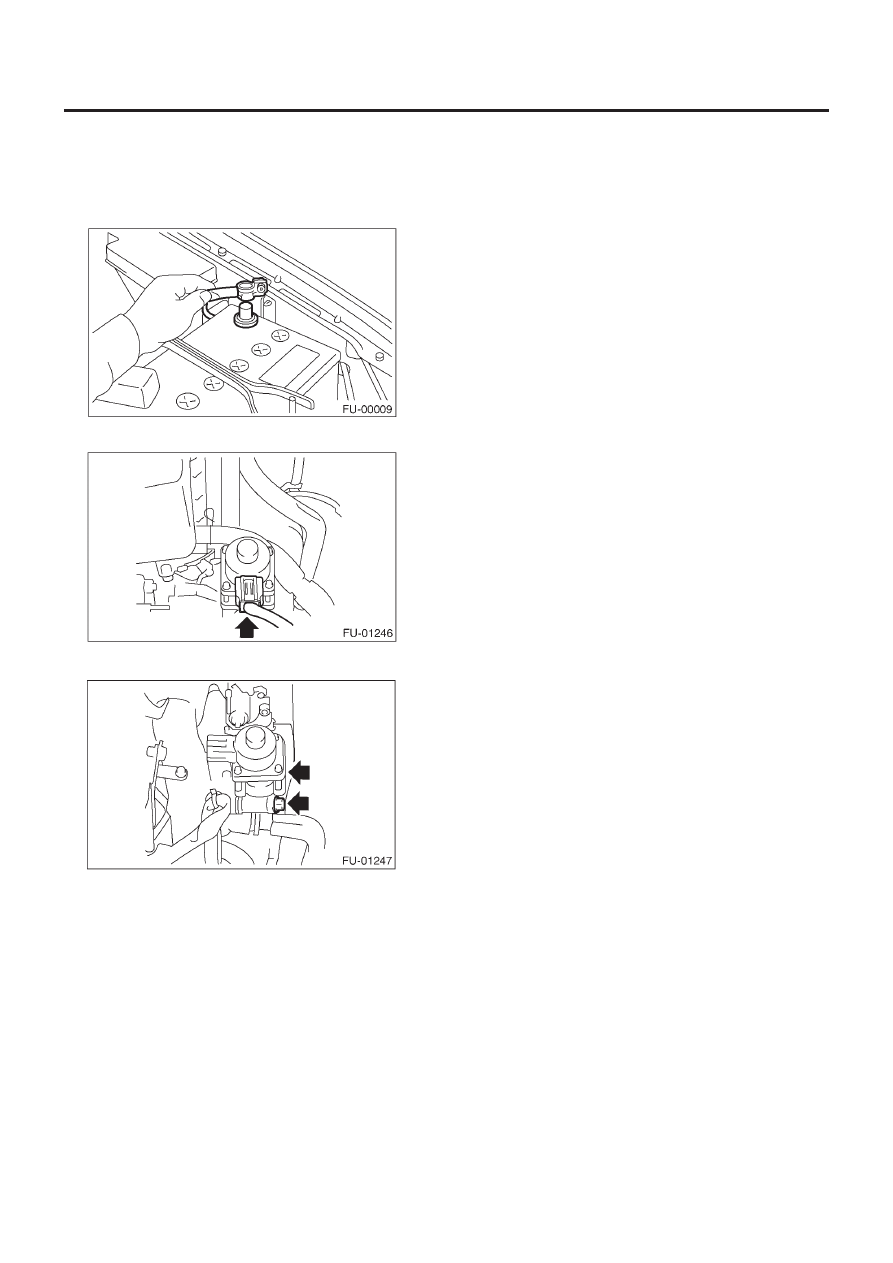

1) Отсоедините кабель заземления от аккумулятора.

2) Отсоедините коннектор от клапана EGR.

3) Снимите клапан EGR с впускного коллектора.

B:  УСТАНОВКА

Установите в обратном порядке.

ПРИМЕЧАНИЕ:
Для информации по моменту затяжки см. "КОМПОНЕНТ".
<См. FU(H4SO)-3, КОМПОНЕНТ, Общее описание.>

ТОПЛИВНЫЙ ИНЖЕКТОР

FU(H4SO)-35

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

13. Топливный инжектор

A:  ДЕМОНТАЖ

1. СТОРОНА RH

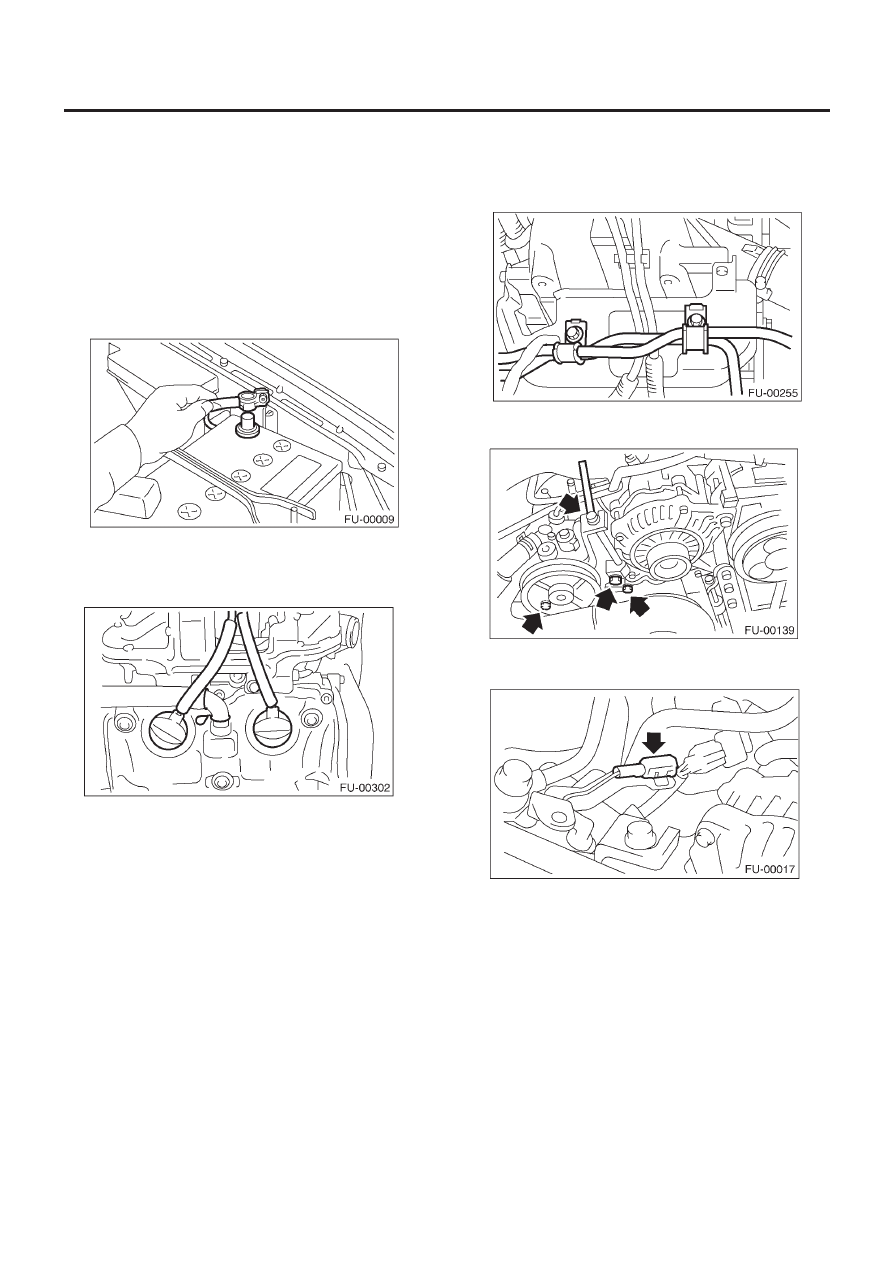

1) Снизьте давление топлива.
<См. FU(H4SO)-47,  СНИЖЕНИЕ ДАВЛЕНИЯ ТОПЛИВА, ОПЕ-
РАЦИЯ, Топливо.>
2) Откройте дверцу заливной горловины топлива и удалите
крышку заливной горловины.
3) Отсоедините кабель заземления от аккумулятора.

4) Снимите камеру резонатора. <См. IN(H4SO)-8, ДЕМОН-
ТАЖ, Камера резонатора
5) Отсоедините провода свечей зажигания от свечей зажига-
ния (цилиндры #1 и #3).

6) Снимите насос усилителя руля и бачок со скоб.

(1) Снимите передний клиновидный ремень.

<См.ME(H4SO)-43, ДЕМОНТАЖ, Клиновидный ремень.>

(2) Снимите болты, фиксирующие трубы гидроусилителя

руля на протекторе впускного коллектора.

(3) Снимите болты, фиксирующие насос гидроусилителя

руля на скобе.

(4) Отсоедините коннектор от переключателя гидроусили-

теля руля.

ТОПЛИВНЫЙ ИНЖЕКТОР

FU(H4SO)-36

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

(5)  Снимите бачок гидроусилителя руля со скобы, потянув

его вверх.

(6)  Поместите насос и бачок гидроусилителя руля на фар-

тук правого колеса.

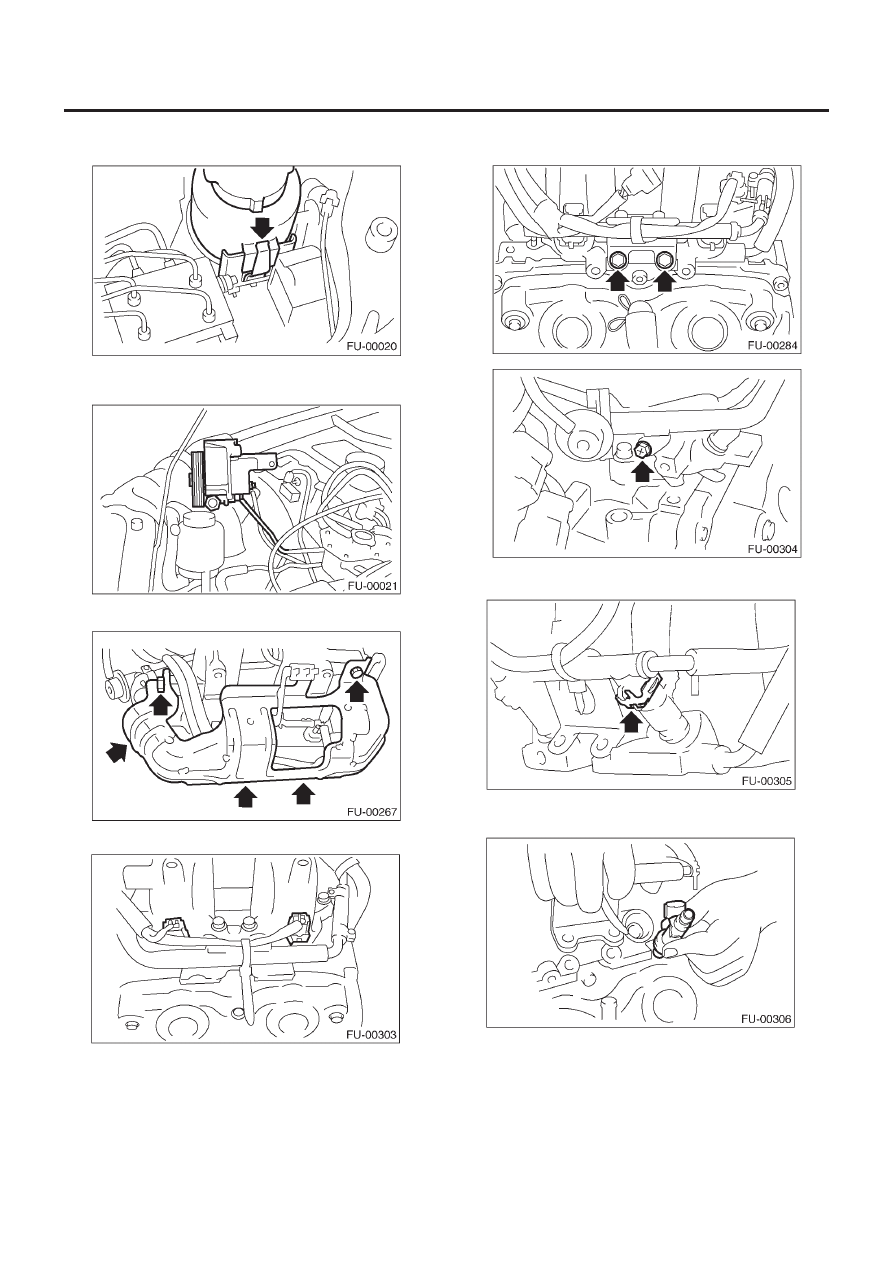

7) Снимите протектор топливопровода RH.

8) Отсоедините коннектор от инжектора топлива.

9) Снимите болты, фиксирующие трубу топливного инжекто-
ра на впускном коллекторе.

10) Снимите топливный инжектор с впускного коллектора.

(1)  Снимите зажим, фиксирующий топливный инжектор.

(2)  Снимите топливный инжектор, приподнимая трубку то-

пливного инжектора.

ТОПЛИВНЫЙ ИНЖЕКТОР

FU(H4SO)-37

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

2.  СТОРОНА LH

1) Снизьте давление топлива. <См. FU(H4SO)-47,  СНИЖЕ-
НИЕ ДАВЛЕНИЯ ТОПЛИВА, ОПЕРАЦИИ, Топливо.>
2) Откройте дверцу заливной горловины топлива и удалите
крышку заливной горловины.
3) Отсоедините кабель заземления от аккумулятора.

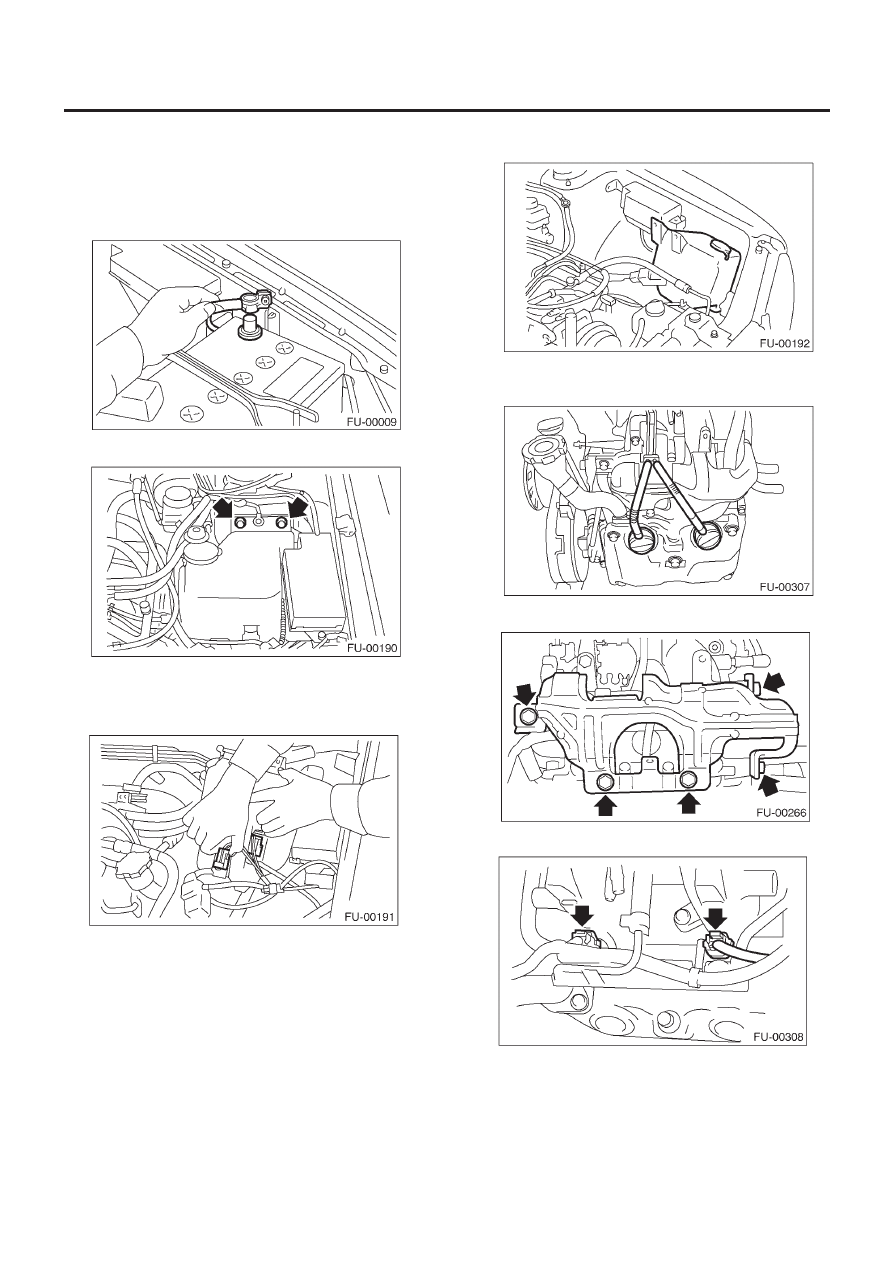

4) Снимите два болта, фиксирующие бачок омывателя на кузове.

5) Отсоедините коннектор от мотора омывателя лобового
стекла.
6) Отсоедините коннектор от мотора омывателя стекла зад-
ней двери.

7) Отсоедините шланг омывателя стекла задней двери от мото-
ра омывателя и закройте соединение подходящей заглушкой.

8) Уберите резервуар омывателя и оставьте его за предела-
ми непосредственной области проведения работы.

9) Снимите кабели свечей зажигания со свечей зажигания
(цилиндры #2 и #4).

10) Снимите протектор топливопровода LH.

11) Отсоедините коннектор от топливного инжектора.
