Subaru Forester (2004 год). Руководство - часть 32

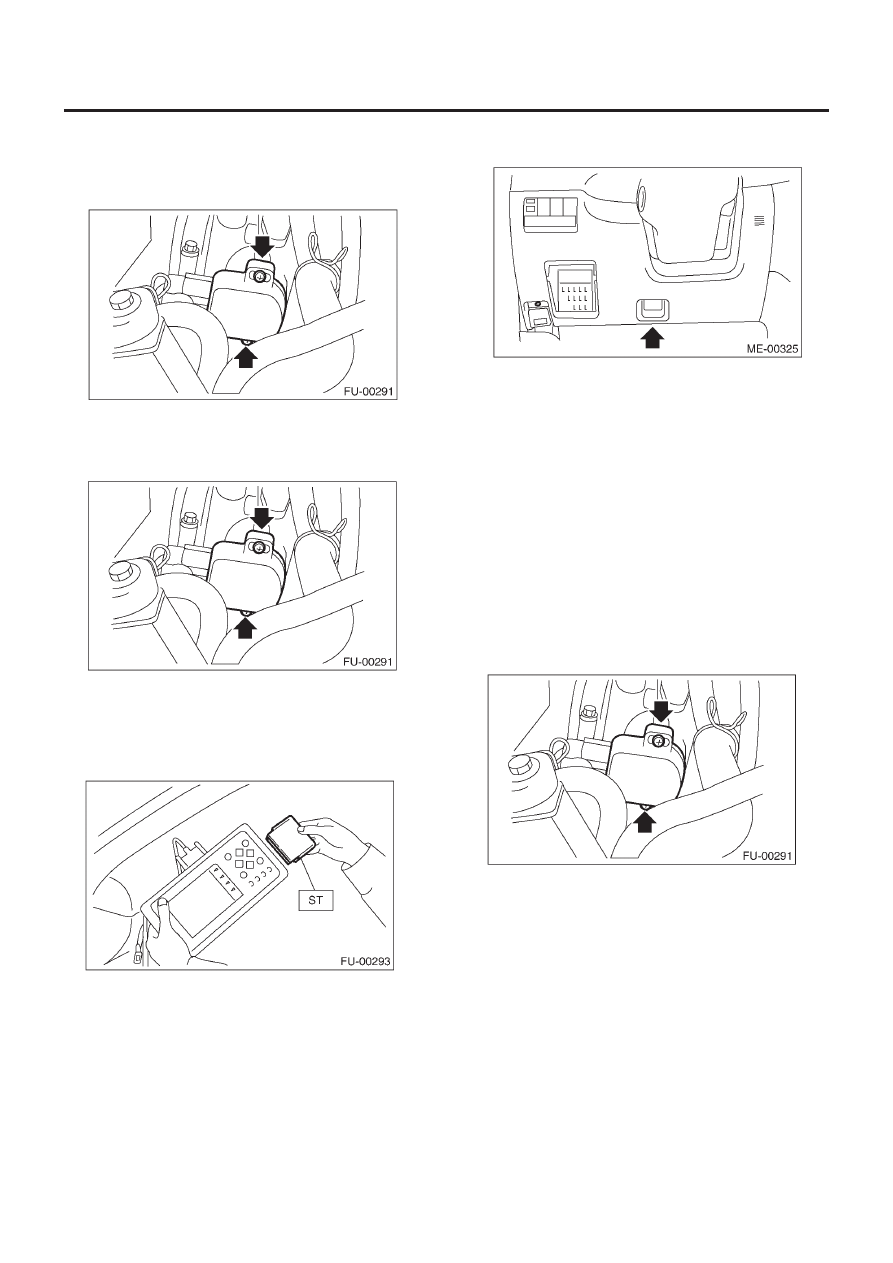

ДАТЧИК ПОЛОЖЕНИЯ ДРОССЕЛЯ

FU(H4SO)-30

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

(4)  Затяните винты, фиксирующие датчик положения

дросселя.

Момент затяжки:

1.6 Н•м (0.16 кгс-м, 1.2 ft-lb)

4) При использовании Селекторного Монитора Subaru;

(1)  Поверните зажигание в положение OFF.
(2) Ослабьте  винты, фиксирующие датчик положения

дросселя.

ПРИМЕЧАНИЕ:
Для детального описания процедур, см. Руководств по экс-
плуатации Селекторного Монитора Subaru.

(3)  Вставьте картридж в Селекторный Монитор Subaru.

(4)  Подсоедините Селекторный Монитор Subaru к коннек-

тору обмена данными.

5) Поверните ключ зажигания в положение ON, и переключа-
тель Селекторного Монитора Subaru также в положение ON.
6) Выберите {2. Проверка каждой системы} в «Главном Меню».
7) Выберите {Система контроля двигателя} в «Меню Выбора».
8) Выберите {1. Отображение и сохранение текущих данных}
в «Диагностика системы контроля двигателя».
9) Выберите {1.12 Отображение данных} в «Меню отображе-
ния данных».
10) Отрегулируйте датчик положения дросселя в соответст-
вии с нужным положением, следуя нижеприведенным специ-
фикациям.

Состояние: Дроссель полностью закрыт

Угол открывания дросселя 0.00%
Напряжение датчика положения дросселя  0.50 V

11) Затяните винты, фиксирующие датчик положения дросселя.

Момент затяжки:

1.6 Н•м (0.16 кгс-м, 1.2 ft-lb)

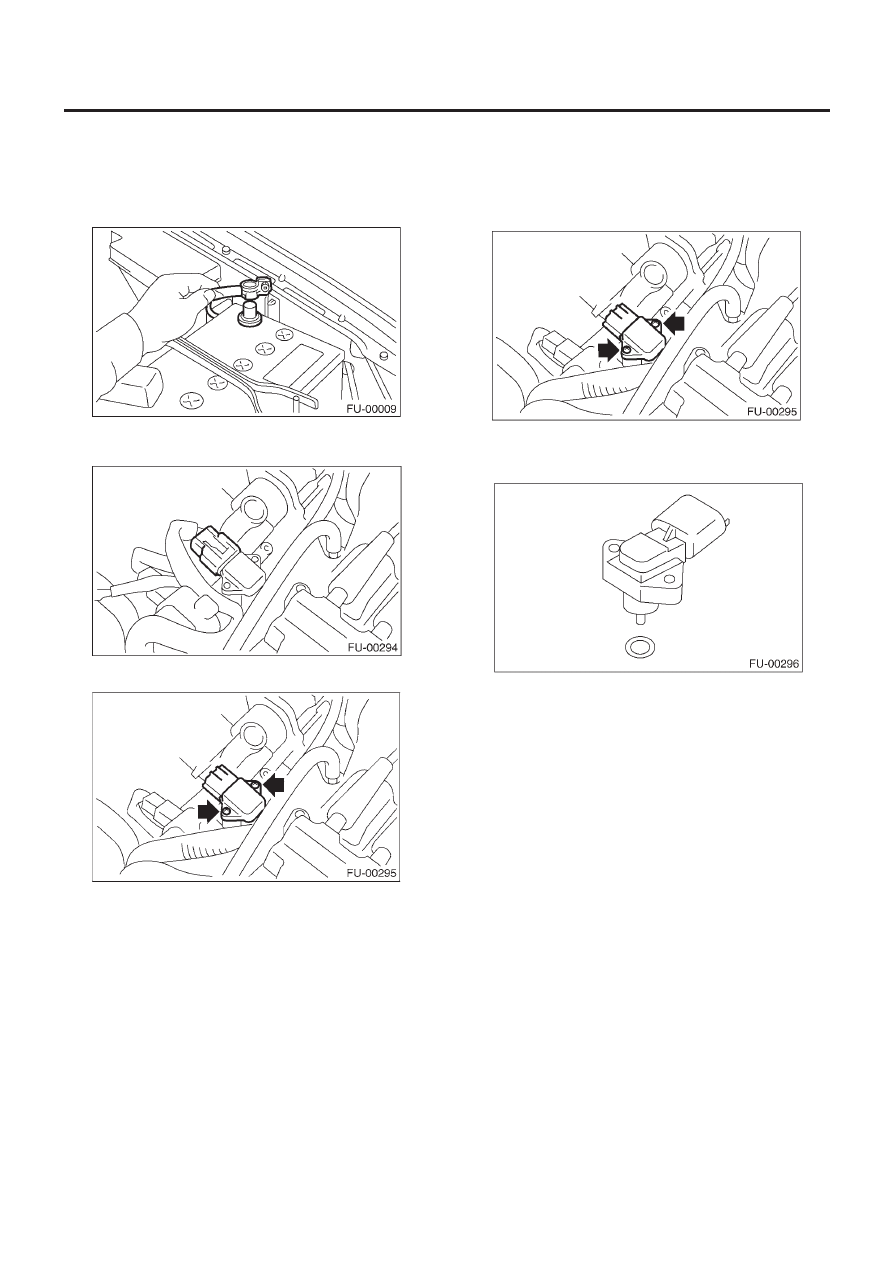

ДАТЧИК АБСОЛЮТНОГО ДАВЛЕНИЯ КОЛЛЕКТОРА

FU(H4SO)-31

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

9. Датчик абсолютного давления коллектора

A:  ДЕМОНТАЖ

1) Отсоедините кабель заземления от аккумулятора.

2) Отсоедините коннектор от датчика абсолютного давления
коллектора.

3) Снимите датчик абсолютного давления коллектора.

B:  УСТАНОВКА

Установите в обратном порядке.

Момент затяжки:

1.6 Н•м (0.16 кгс-м, 1.2 ft-lb)

ПРИМЕЧАНИЕ
Замените кольцевой уплотнитель на новый.

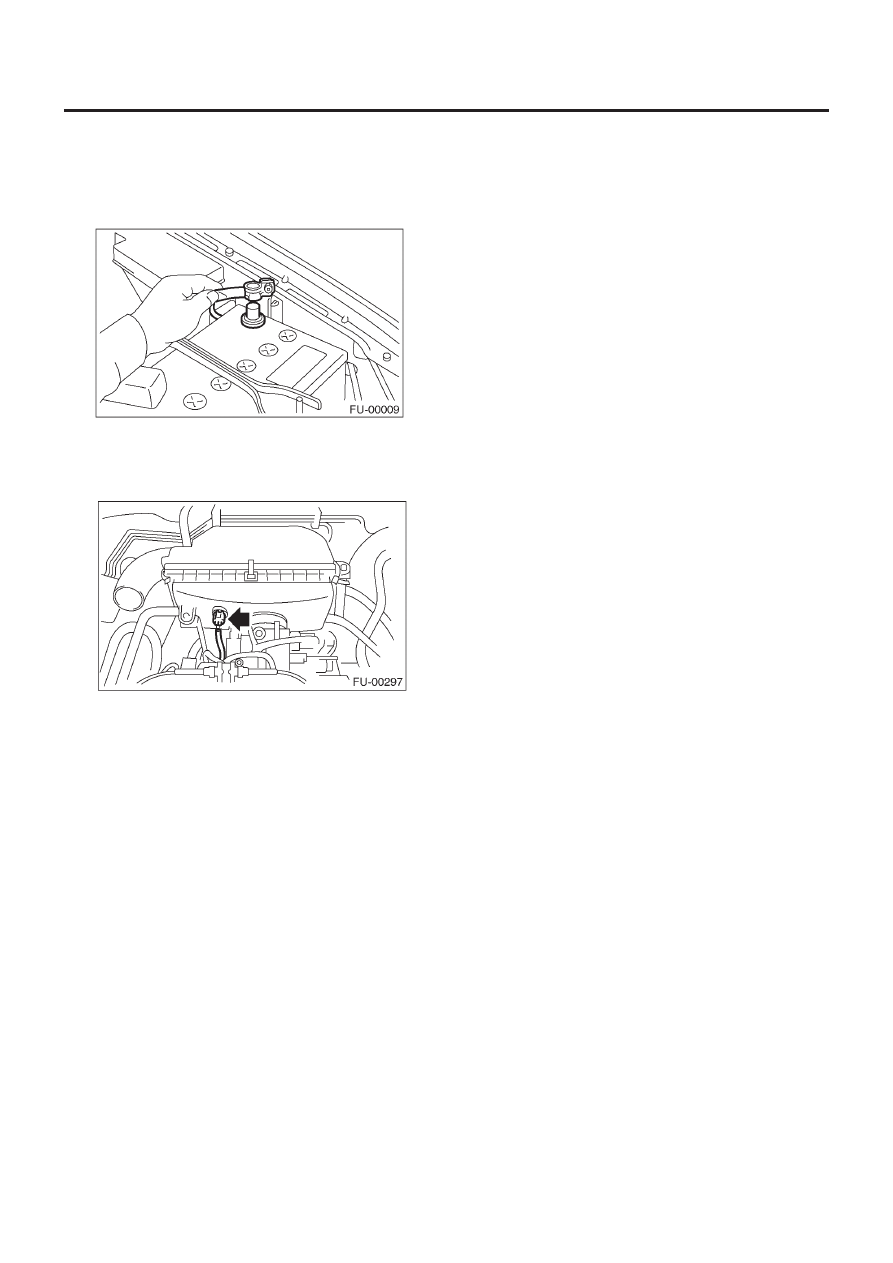

ДАТЧИК ТЕМПЕРАТУРЫ ВОЗДУХА НА ВПУСКЕ

FU(H4SO)-32

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

10. Датчик температуры воздуха на впуске

A:  ДЕМОНТАЖ

1) Отсоедините кабель заземления от аккумулятора.

2) Отсоедините коннектор от датчика температуры воздуха
на впуске.
3) Удалите датчик температуры воздуха на впуске с корпуса
воздушного фильтра.

B:  УСТАНОВКА

Установите в обратном порядке.

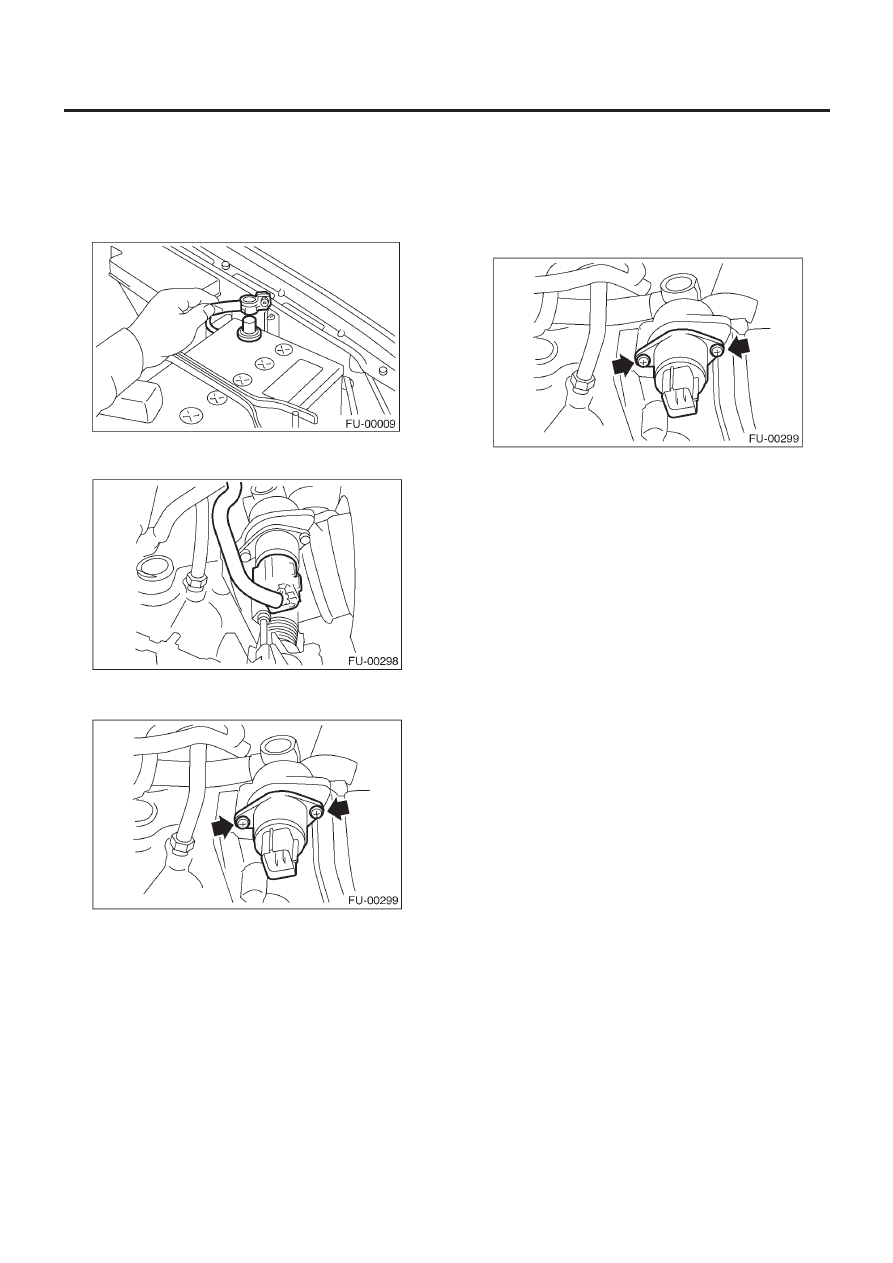

СОЛЕНОИДНЫЙ КЛАПАН УПРАВЛЕНИЯ ВОЗДУХОМ ХОЛОСТОГО ХОДА

FU(H4SO)-33

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

11. Соленоидный клапан управления

воздухом холостого хода

A:  ДЕМОНТАЖ

1) Отсоедините кабель заземления от аккумулятора.

2) Отсоедините коннектор от соленоидного клапана управле-
ния воздухом холостого хода а.

3) Снимите соленоидный клапан управления воздухом холо-
стого хода с дросселя.

B:  УСТАНОВКА

Установите в обратном порядке.
ПРИМЕЧАНИЕ:
Всегда используйте новую прокладку.

Момент затяжки:

1.6 Н•м (0.16 кгс-м, 1.2 ft-lb)
