ВПУСКНОЙ КОЛЛЕКТОР

FU(H4SO)-22

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

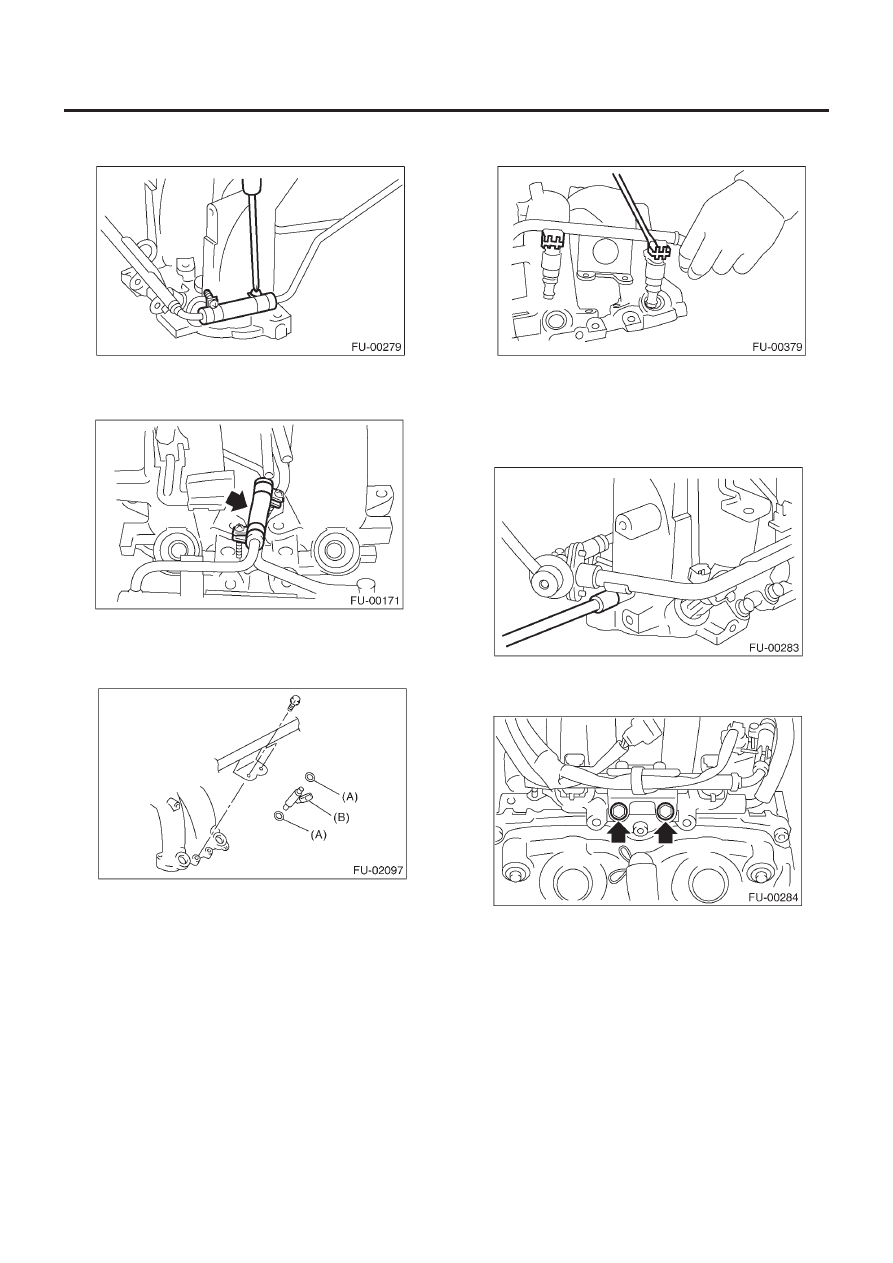

3) Подсоедините правый топливный шланг к трубке инжекто-
ра, затем затяните винт зажима.

4) Установите трубку топливного инжектора.
5) Подсоедините левый топливный шланг к трубке инжектора,
затем затяните винт зажима.

6) Установите топливные инжекторы.

ПРИМЕЧАНИЕ:
Замените кольцевые уплотнители на новые.

(A) Кольцевой уплотнитель
(B) Топливный инжектор

ПРИМЕЧАНИЕ
Не забудьте установить крепежную скобу топливного инжектора.

7) Затяните болт, фиксирующий трубку инжектора на впуск-
ном коллекторе.

Момент затяжки:

6.4 Н•м (0.7 кгс-м, 4.7 ft-lb)

Момент затяжки:

19 Н•м  (1.9 кгс-м, 13.7 ft-lb)

ВПУСКНОЙ КОЛЛЕКТОР

FU(H4SO)-23

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

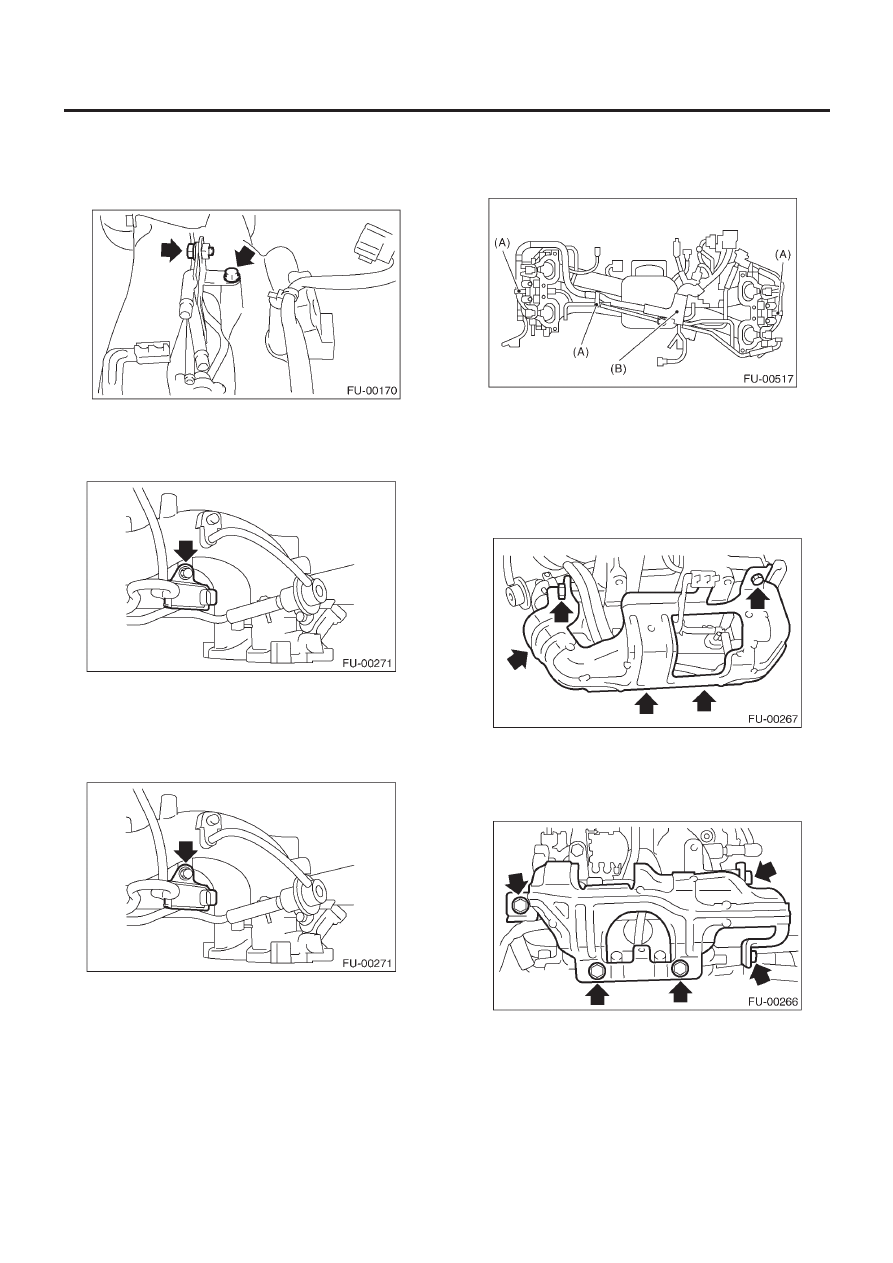

8) Затяните два болта, фиксирующие топливопровод на ле-
вой части впускного коллектора.

Момент затяжки:

6.4 Н•м (0.65 кгс-м, 4.7 ft-lb)

9) Установите соленоидный клапан управления продувкой

Момент затяжки:

19 Н•м  (1.9 кгс-м, 13.7 ft-lb)

10) Подсоедините шланги к соленоидному клапану управле-
ния продувкой

ПРИМЕЧАНИЕ
Подсоедините шланг испарения как показано на рисунке

(А) К топливопроводу
(В) К впускному коллектору

11) Установите проводку двигателя на впускной коллектор.

Момент затяжки:

16 Н•м  (1.6 кгс-м, 11.8 ft-lb)

12) Подсоедините коннекторы к топливным инжекторам и со-
леноидному клапану управления продувкой
13) Зафиксируйте проводку двигателя с помощью ленты про-
водки (А) и кронштейна проводки (В).

ПРИМЕЧАНИЕ
Не используйте ленту проводки на тех проводках, которые
должны защищаться протектором топливопровода.

14) Установите правый протектор топливопровода.

Момент затяжки:

19 Н•м  (1.9 кгс-м, 13.7 ft-lb)

15) Установите левый протектор топливопровода.

Момент затяжки:

19 Н•м  (1.9 кгс-м, 13.7 ft-lb)

ВПУСКНОЙ КОЛЛЕКТОР

FU(H4SO)-24

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

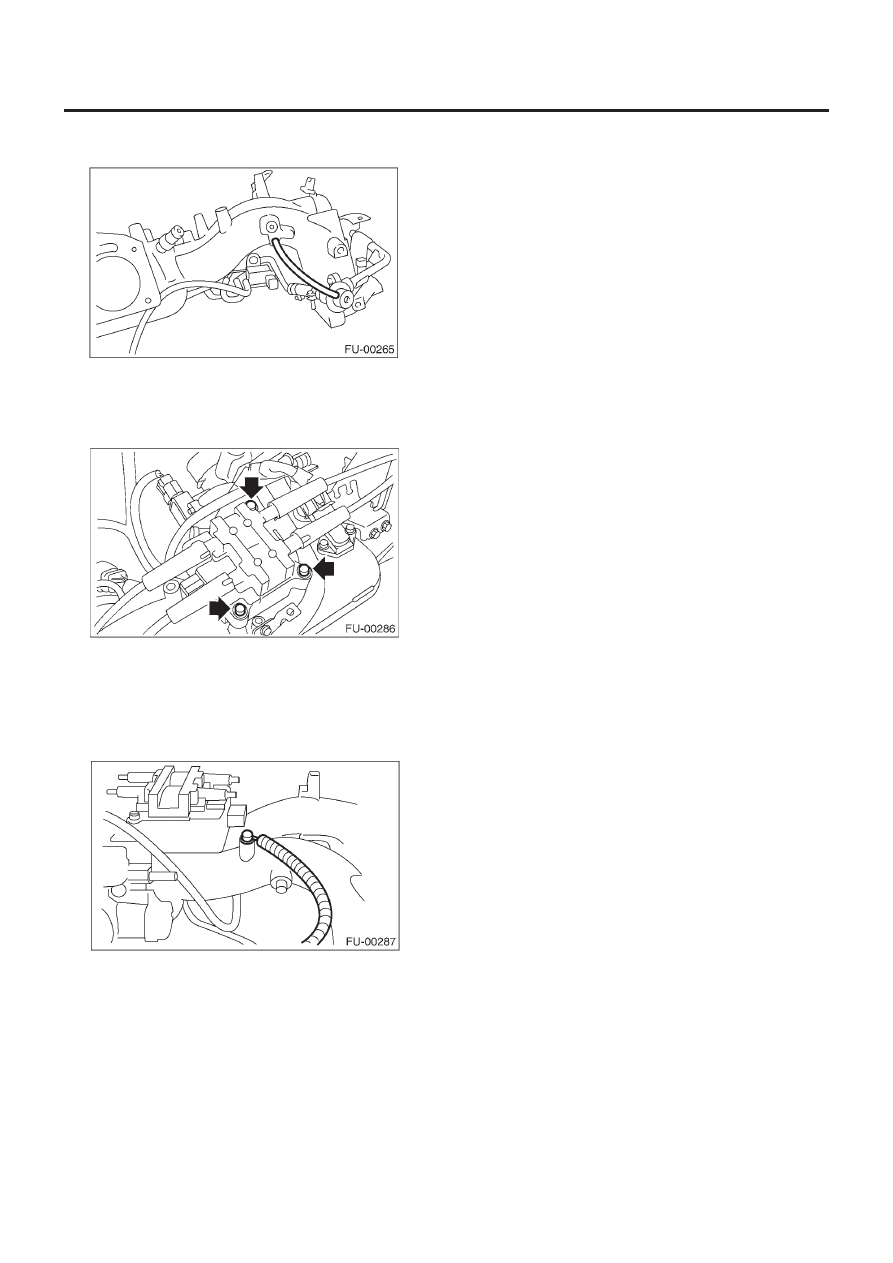

16) Подсоедините вакуумный шланг регулятора давления к
впускному коллектору.

17) Установите клапан EGR. <См. FU(H4SO)-34, УСТАНОВКА,
Клапан EGR.>
18) Установите дроссель на впускной коллектор. <См.
FU(H4SO)-13, УСТАНОВКА, Дроссель.>
19) Установите катушку зажигания и устройство зажигателя.

20) Подсоедините коннектор к устройству катушки зажигания
и зажигателя.
21) Установите клемму заземления двигателя на впускной
коллектор

Момент затяжки:

19 Н•м  (1.9 кгс-м, 13.7 ft-lb)

E:   ОСМОТР

Убедитесь в том, что топливопровод и топливные шланги не
имеют трещин, и что соединения надежно затянуты.

ДАТЧИК ТЕМПЕРАТУРЫ ОХЛАДИТЕЛЯ ДВИГАТЕЛЯ

FU(H4SO)-25

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

4. Датчик температуры

охладителя двигателя

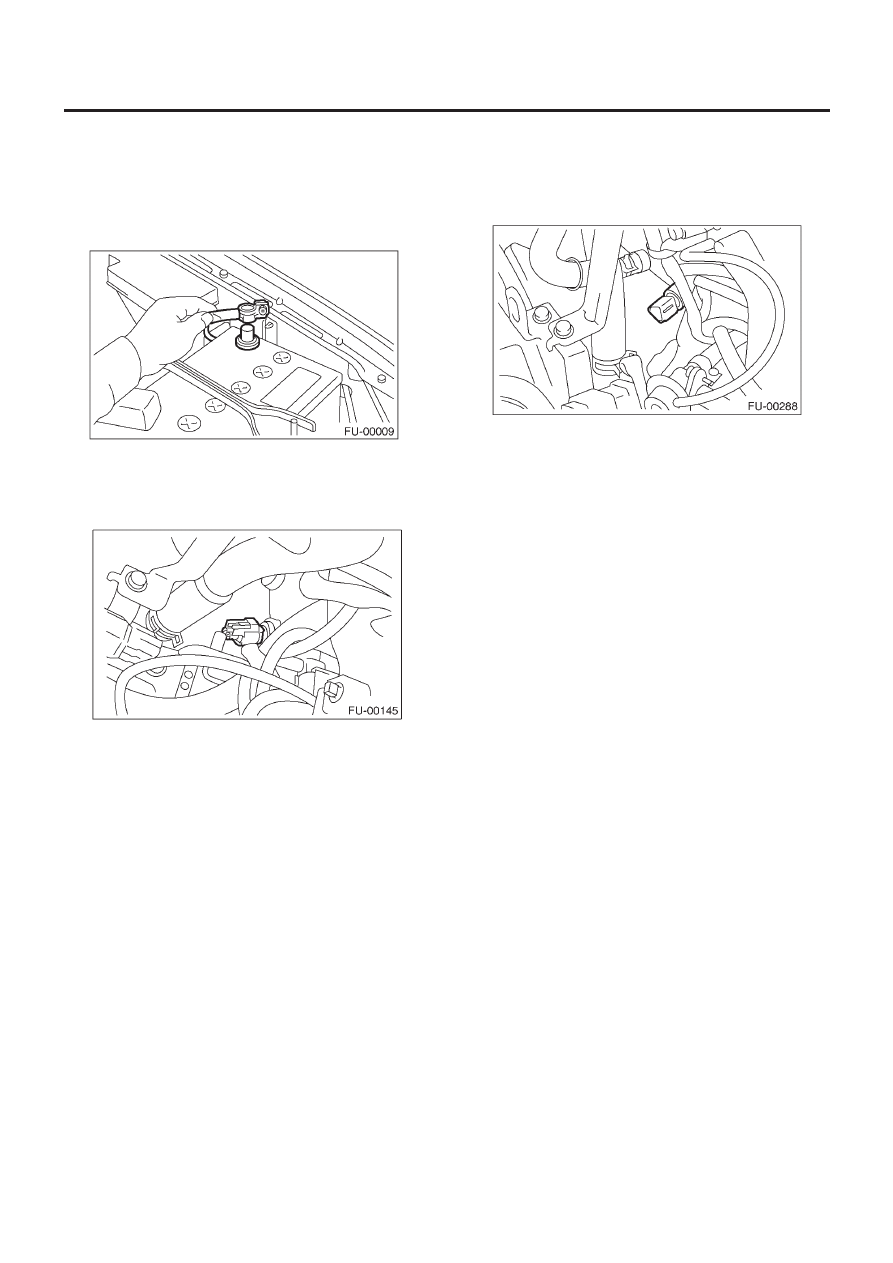

A:  ДЕМОНТАЖ

1) Отсоедините кабель заземления от аккумулятора.

2) Снимите патрубок забора воздуха и воздушный
фильтр.<См. IN(H4SO)-7, ДЕМОНТАЖ, Патрубок забора воз-
духа.> и <См. IN(H4SO)-6, ДЕМОНТАЖ, Воздушный фильтр.>
3) Отсоедините коннектор от датчика температуры охладите-
ля двигателя.

4) Снимите датчик температуры охладителя двигателя.

B:  УСТАНОВКА

Установите в обратном порядке.

Момент затяжки:

18 Н•м (1.8 кгс-м, 13.0  ft-lb)
