Subaru Forester (2008 год). Руководство - часть 540
DI-51
Задний дифференциал (тип VA)
ДИФФЕРЕНЦИАЛЫ

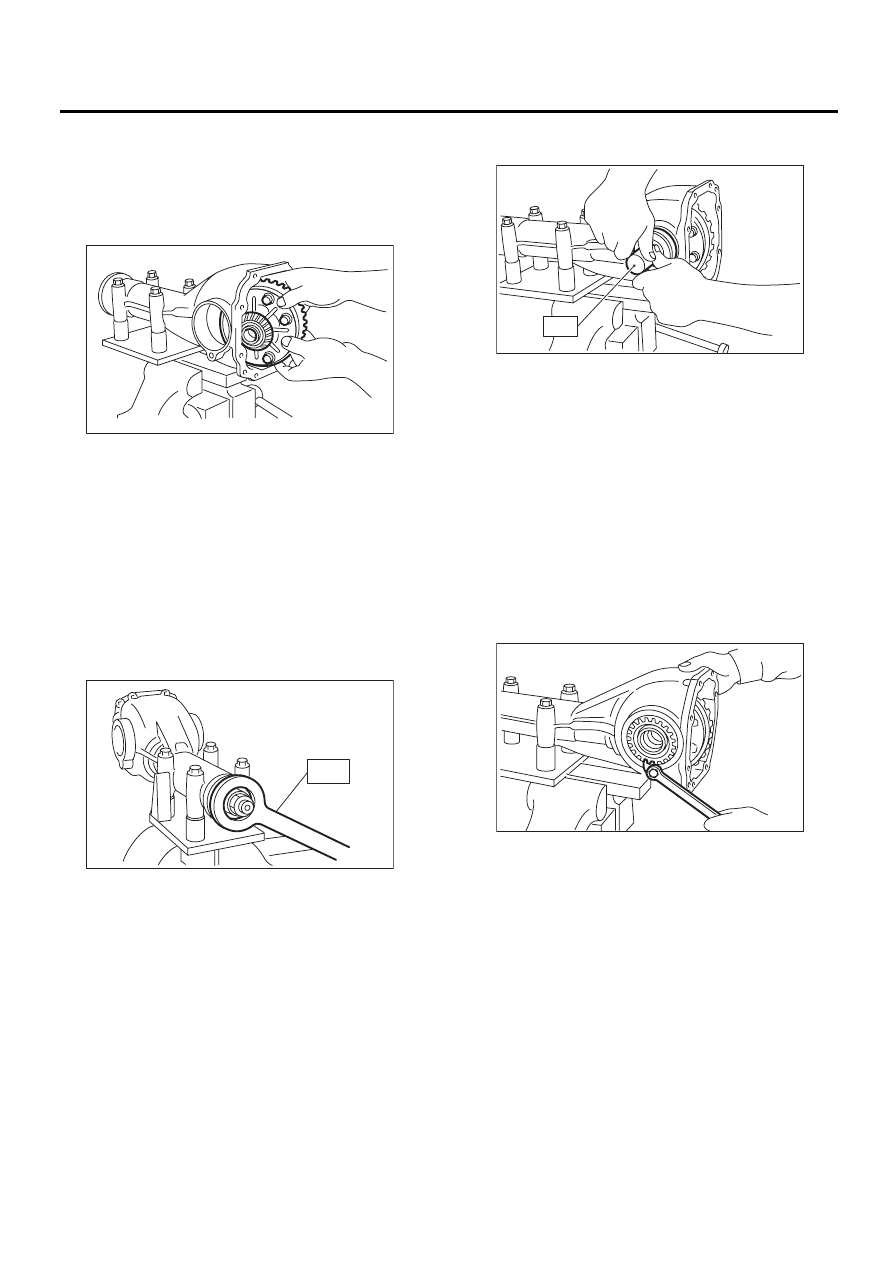

(3) Установите узел дифференциала на
картер дифференциала в порядке, обратом
порядку разборки.
ПРИМЕЧАНИЕ:
Будьте осторожны, чтобы не ударить зубьями
по корпусу.
(4) Для установки, временно затяните пра-
вый и левый боковые держатели на карте-
ре дифференциала.
15) Выполните регулировку зазора между ги-
поидной ведомой шестерней и ведущей шес-
терней и регулировку предварительного натя-
га боковых подшипников дифференциала.

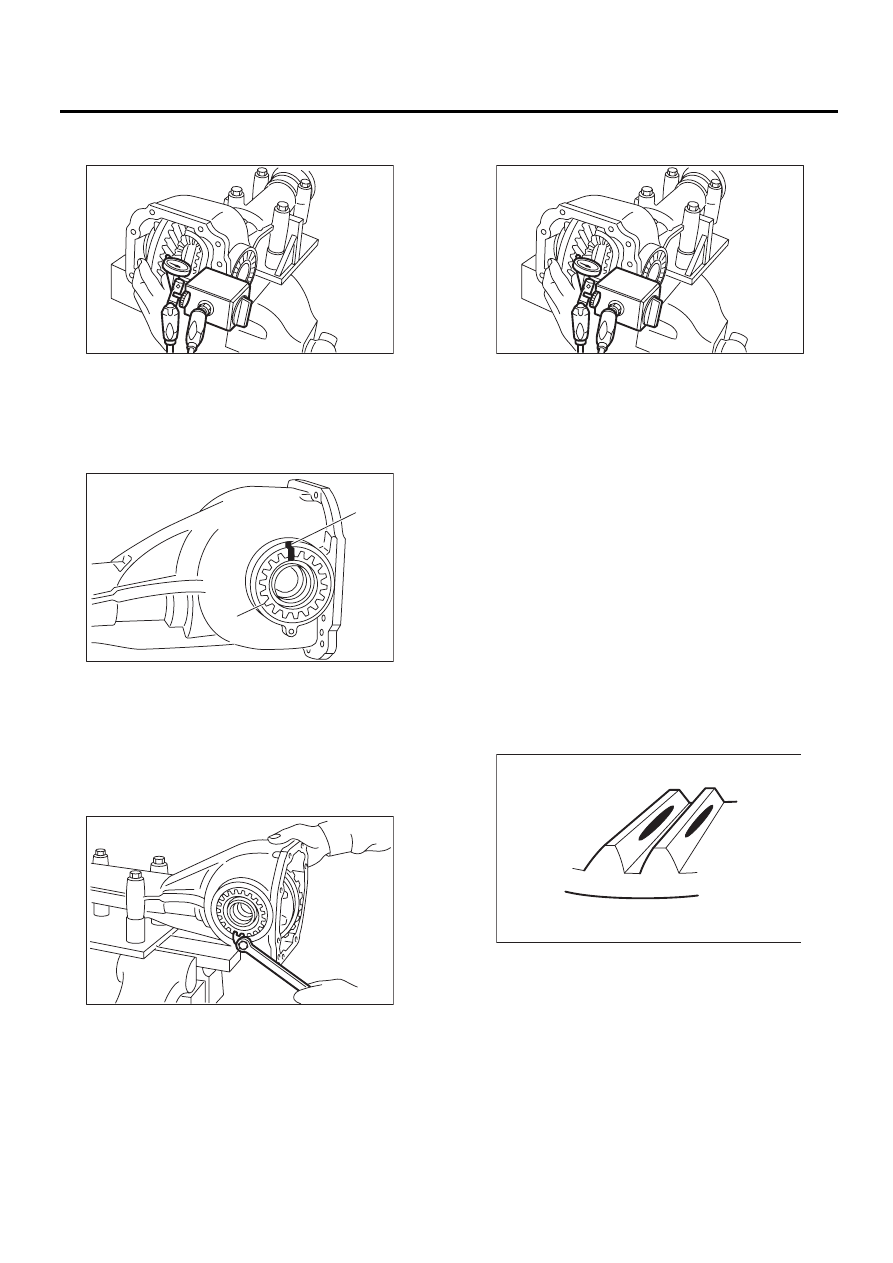

(1) Для того чтобы боковые подшипники
дифференциала лучше встали на место,
проверните специальным инструментом ве-
дущую шестерню.
Специальный инструмент
498427200
КЛЮЧ ФЛАНЦА
(2) При помощи специального инструмента,
закрутите левый боковой держатель до
легкого контакта.
Специальный инструмент
18630AA010
КОМПЛЕКТ КЛЮЧА ДЕ-
РЖАТЕЛЯ
ПРИМЕЧАНИЕ:
• Будьте внимательны, чтобы не перепутать
правый и левый сальники.
• Не устанавливайте уплотнительное кольцо
на данном этапе.
• Также может использоваться УЗЕЛ КЛЮЧА
(499785500).
(3) Отверните держатель со стороны гипо-
идной ведомой шестерни примерно на 1 и 1/
2 зуба и затяните держатель с другой сто-
роны примерно на 2 зуба (расстояние, на ко-
торое ослаблен держатель со стороны ги-
поидной ведомой шестерни (1 и 1/2 зуба) +
1/2 зуба).
[Расстояние ослабления бокового держате-
ля (со стороны гипоидной ведомой шестер-
ни) + 1/2 зуба]. Именно эти + 1/2 зуба и дают
предварительный натяг.
(4) Временно затяните стопорную пластину.
ПРИМЕЧАНИЕ:
Чтобы сместить держатель на 1/2 зуба, пере-
верните стопорную пластину.
(5) Измерьте зазор между гипоидной ведо-
мой и ведущей шестернями. Установите
магнитное основание на картер дифферен-
циала. Совместите контактную точку ци-
ферблатного измерителя с поверхностью
зуба гипоидной ведомой шестерни и
сдвиньте гипоидную ведомую шестерню,
удерживая на месте ведущую. Считайте по-
казание, отображаемое на циферблатном
измерителе.
ПРИМЕЧАНИЕ:
Если измеренное значение зазора не соответс-
твует нормативному значению, повторите про-
цедуры регулировки зазора ведущей шестерни
и регулировки предварительного натяга боко-
вого подшипника дифференциала.
DI-00134
ST
DI-00169
DI-00133
ST
DI-00132
