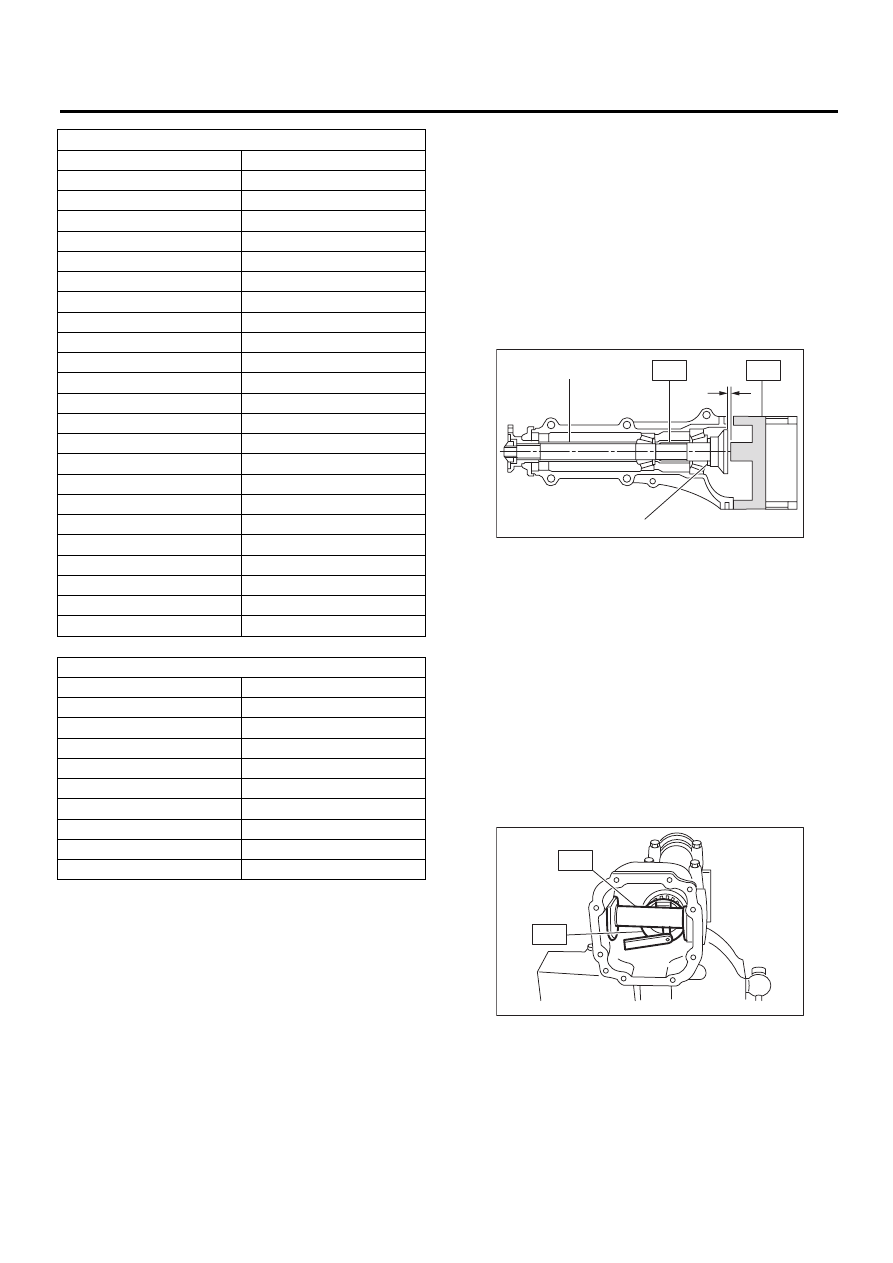

DI-47

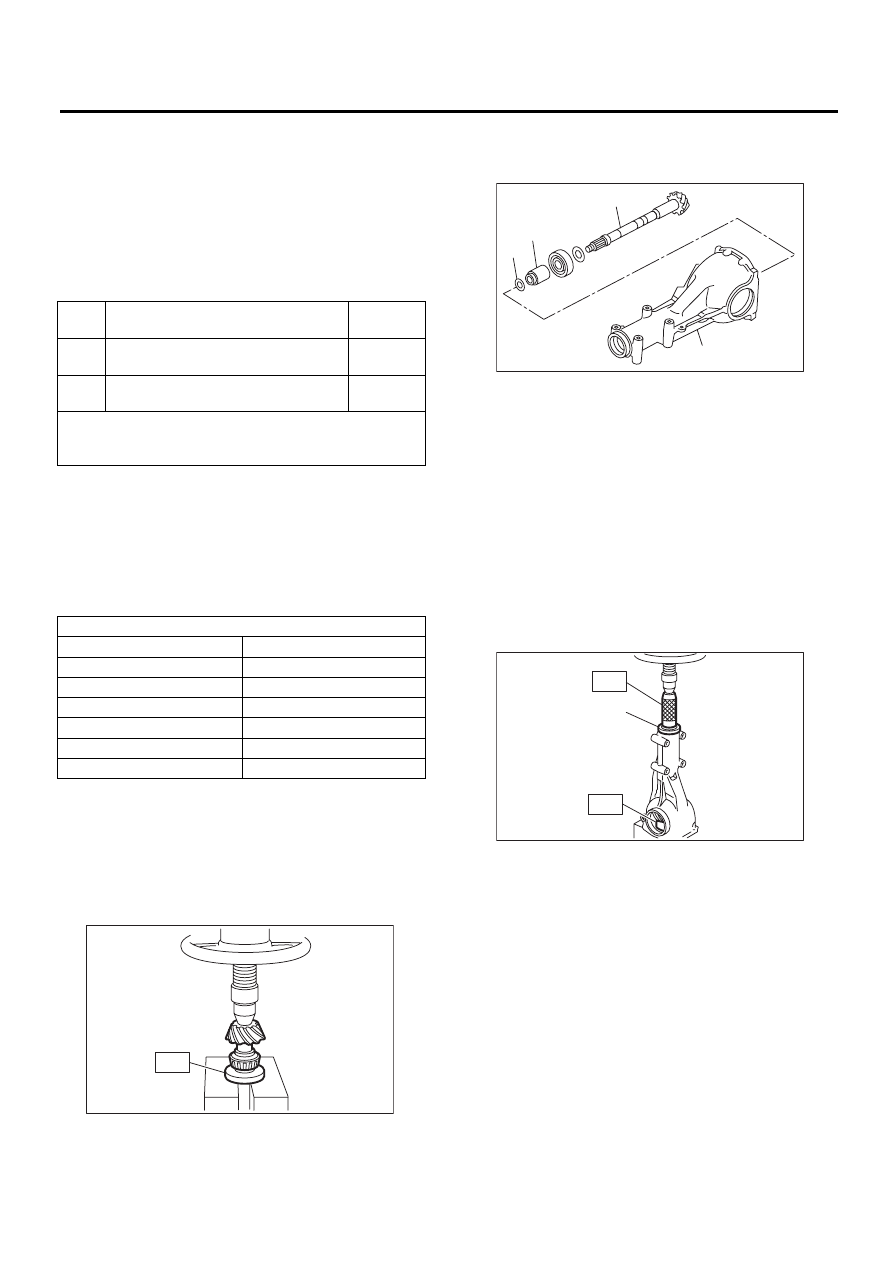

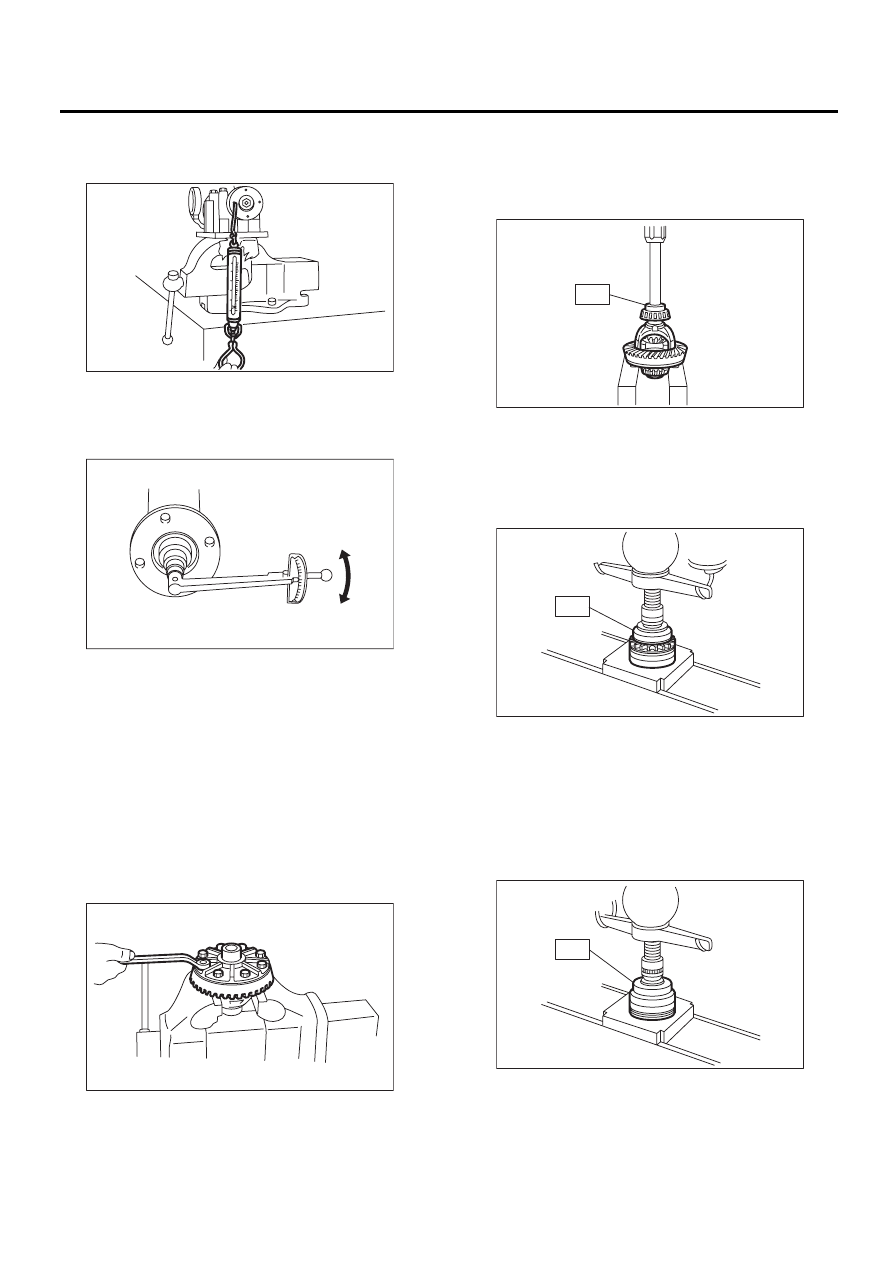

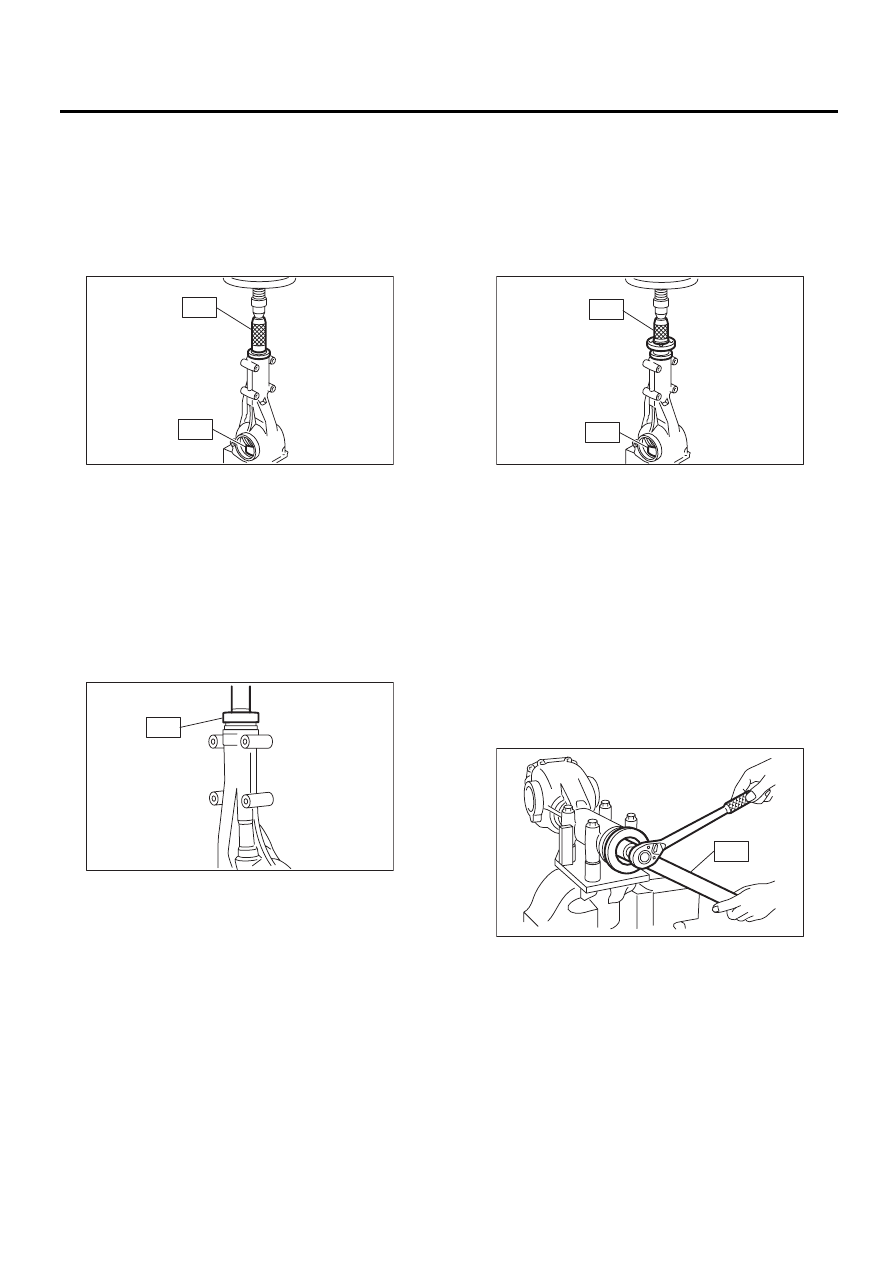

Задний дифференциал (тип VA)

ДИФФЕРЕНЦИАЛЫ

2) Регулировка высоты ведущей шестерни:
Отрегулируйте высоту ведущей шестерни с по-
мощью шайбы, установленной между задним
коническим подшипником и обратной стороной
ведущей шестерни.

(1) Полностью отрегулируйте предваритель-
ный натяг подшипника ведущей шестерни,
как было описано выше, с помощью специ-
альных инструментов ST1, ST2 и втулки.

ПРИМЕЧАНИЕ:
Устанавливая шайбу регулировки высоты ве-
дущей шестерни, используйте либо временно
выбранную шайбу, либо ту, что уже использо-
валась ранее.
Специальный инструмент ST1

498447150

ПРОМЕЖУТОЧНЫЙ ВАЛ

Специальный инструмент ST2

498505501

ШАБЛОН КАРТЕРА ДИФ-
ФЕРЕНЦИАЛА

Деталь №

32285AA000

Обруч

(2) При помощи щупа толщины, измерьте за-
зор N между торцом специального инстру-
мента ST2 и торцовой поверхностью специ-
ального инструмента ST1.

ПРИМЕЧАНИЕ:
Убедитесь в том, что между картером и специ-
альным инструментом ST2 нет зазора.
Специальный инструмент ST1

498447150

ПРОМЕЖУТОЧНЫЙ ВАЛ

Специальный инструмент ST2

498505501

ШАБЛОН КАРТЕРА ДИФ-
ФЕРЕНЦИАЛА

Шайба регулировки предварительного натяга

№ детали:

Толщина мм (дюймов)

38336AA000

1,500 (0,0591)

38336AA120

1,513 (0,0596)

38336AA010

1,525 (0,0600)

38336AA130

1,538 (0,0606)

38336AA020

1,550 (0,0610)

38336AA140

1,563 (0,0615)

38336AA030

1,575 (0,0620)

38336AA150

1,588 (0,0625)

38336AA040

1,600 (0,0630)

38336AA160

1,613 (0,0635)

38336AA050

1,625 (0,0640)

38336AA170

1,638 (0,0645)

38336AA060

1,650 (0,0650)

38336AA180

1,663 (0,0655)

38336AA070

1,675 (0,0659)

38336AA190

1,688 (0,0665)

38336AA080

1,700 (0,0669)

38336AA200

1,713 (0,0674)

38336AA090

1,725 (0,0679)

38336AA210

1,738 (0,0684)

38336AA100

1,750 (0,0689)

38336AA220

1,763 (0,0694)

38336AA110

1,775 (0,0699)

Втулка регулировки предварительного натяга

№ детали:

Длина, мм (дюймов)

32288AA040

52,3 (2,059)

32288AA050

52,5 (2,067)

31454AA100

52,6 (2,071)

32288AA060

52,7 (2,075)

31454AA110

52,8 (2,079)

32288AA070

52,9 (2,083)

31454AA120

53,0 (2,087)

32288AA080

53,1 (2,091)

32288AA090

53,3 (2,098)

(A) Шайба регулировки высоты ведущей шестерни

(B) Втулка (оригинальная деталь SUBARU)

(A)

ST2

ST1

DI-00467

(B)

ST2

ST1

DI-00084

DI-48

Задний дифференциал (тип VA)

ДИФФЕРЕНЦИАЛЫ

(3) По приведенной ниже формуле, рассчи-
тайте толщину шайбы регулировки высоты
ведущей шестерни, которую необходимо
установить, и замените временно установ-
ленную шайбу на постоянную.

ПРИМЕЧАНИЕ:
Проведите регулировку используя от 1 до
3 шайб.
T = To + N – 0,05 (мм)

(Пример расчета)
To = 0,15 мм
N = 0,1 мм
T = 0,15 + 0,1 – 0,05 = 0,2 мм
Результат: Толщина = 0,2 мм
Вследствие этого, используйте деталь
№32295AA220.

3) Установите выбранную шайбу регулировки
высоты ведущей шестерни на ведущую шес-
терню, и с помощью специального инструмента
установите конусный подшипник на место.
Специальный инструмент
498175500

ПРИСПОСОБЛЕНИЕ ДЛЯ
УСТАНОВКИ

4) Вставьте ведущую шестерню в картер диф-
ференциала и установите выбранные втулку и
шайбу регулировки предварительного натяга.

5) Запрессуйте передний конический подшип-
ник в картер с помощью специальных инстру-
ментов ST1, ST2 и втулки.
Специальный инструмент ST1

399780104

ГРУЗ

Специальный инструмент ST2

899580100

ПРИСПОСОБЛЕНИЕ ДЛЯ
УСТАНОВКИ

Деталь №

32285AA000 Обруч

Толщина шайбы регулировки высо-
ты ведущей шестерни, мм (дюймов)

Толщина временно установленной
шайбы, мм (дюймов)

Зазор, измеренный щупом толщины,
мм (дюймов)

Для заметок:

Шайба регулировки высоты ведущей шестерни

№ детали:

Толщина мм (дюймов)

32295AA200

0,150 (0,0059)

32295AA210

0,175 (0,0069)

32295AA220

0,200 (0,0079)

32295AA230

0,225 (0,0089)

32295AA240

0,250 (0,0098)

32295AA250

0,275 (0,0108)

DI-00085

(A) Ведущая шестерня
(B) Втулка регулировки предварительного натяга под-

шипника

(D) Картер дифференциала

(A) Втулка (оригинальная деталь SUBARU)

(D)

(A)

(B)

(C)

DI-00156

ST2

ST1

DI-00468

(A)

DI-49

Задний дифференциал (тип VA)

ДИФФЕРЕНЦИАЛЫ

6) Вставьте втулку, затем запрессуйте направ-
ляющий подшипник с помощью специальных
инструментов ST1 и ST2.
Специальный инструмент ST1

399780104

ГРУЗ

Специальный инструмент ST2

899580100

ПРИСПОСОБЛЕНИЕ ДЛЯ
УСТАНОВКИ

7) С помощью специального инструмента уста-
новите новый сальник.

ПРИМЕЧАНИЕ:
• Запрессовывайте до тех пор, пока край саль-
ника не войдет на 1 мм (0,04 дюйма) внутрь от
края картера.
• Нанесите на кромки сальника консистент-
ную смазку.
Специальный инструмент
498447120

ПРИСПОСОБЛЕНИЕ ДЛЯ
УСТАНОВКИ

8) Запрессуйте соединительный фланец с по-
мощью специальных инструментов ST1 и ST2.

ПРИМЕЧАНИЕ:
Будьте осторожны, чтобы не повредить под-
шипник.
Специальный инструмент ST1

899874100

ПРИСПОСОБЛЕНИЕ ДЛЯ
УСТАНОВКИ

Специальный инструмент ST2

399780104

ГРУЗ

9) Нанесите герметик на резьбу вала ведущей
шестерни и на поверхность новой самоконтря-
щейся гайки.

ГЕРМЕТИКИ

THREE BOND 1324 (Деталь № 004403042)
или эквивалентный

10) Прикрепите новую самоконтрящуюся гайку
и закрепите соединительный фланец с помо-
щью специального инструмента, затем затяни-
те гайку.
Специальный инструмент
498427200

КЛЮЧ ФЛАНЦА

Момент затяжки:

191 Нм (19,5 кгс-м, 141,0 фунт-сила-фут)

11) Проверьте начальный момент и начальную
нагрузку.

ST2

ST1

DI-00088

DI-00089

ST1

ST2

DI-00090

DI-00161

DI-50

Задний дифференциал (тип VA)

ДИФФЕРЕНЦИАЛЫ

Начальная нагрузка:

12,7 — 32,2 Н (1,3 — 3,3 кгс, 2,9 — 7,2 фун-
тов)

Начальный момент:

0,48 — 1,22 Нм
(0,05 — 0,12 кгс-м, 0,35 — 0,90 фунт-сила-
фут)

12) Установите гипоидную ведомую шестерню
на корпус дифференциала.

ПРИМЕЧАНИЕ:
• Перед установкой болтов нанесите на резь-
бу болтов герметик.
• Проведите диагональную затяжку, осажи-
вая головки болтов.

ГЕРМЕТИКИ

THREE BOND 1324 (Деталь № 004403042)
или эквивалентный

Момент затяжки:

62 Нм (6,3 кгс-м, 45,8 фунт-сила-фут)

13) С помощью специального инструмента за-
прессуйте боковой конический подшипник в
корпус дифференциала.
Специальный инструмент
498485400

ОПРАВКА

14) Сборка держателей.

(1) Установите в правый и левый держате-
ли сальники.

Специальный инструмент
498447100

ПРИСПОСОБЛЕНИЕ ДЛЯ
УСТАНОВКИ

(2) Установите в правый и левый держате-
ли обоймы подшипников.

Специальный инструмент
398477702

ОПРАВКА

ОСТОРОЖНО:
Убедитесь в правильной сборке правого и
левого сальников, наружных обойм и кону-
сов подшипников.

DI-00152

DI-00481

DI-00068

DI-00095

DI-00166

DI-00167
