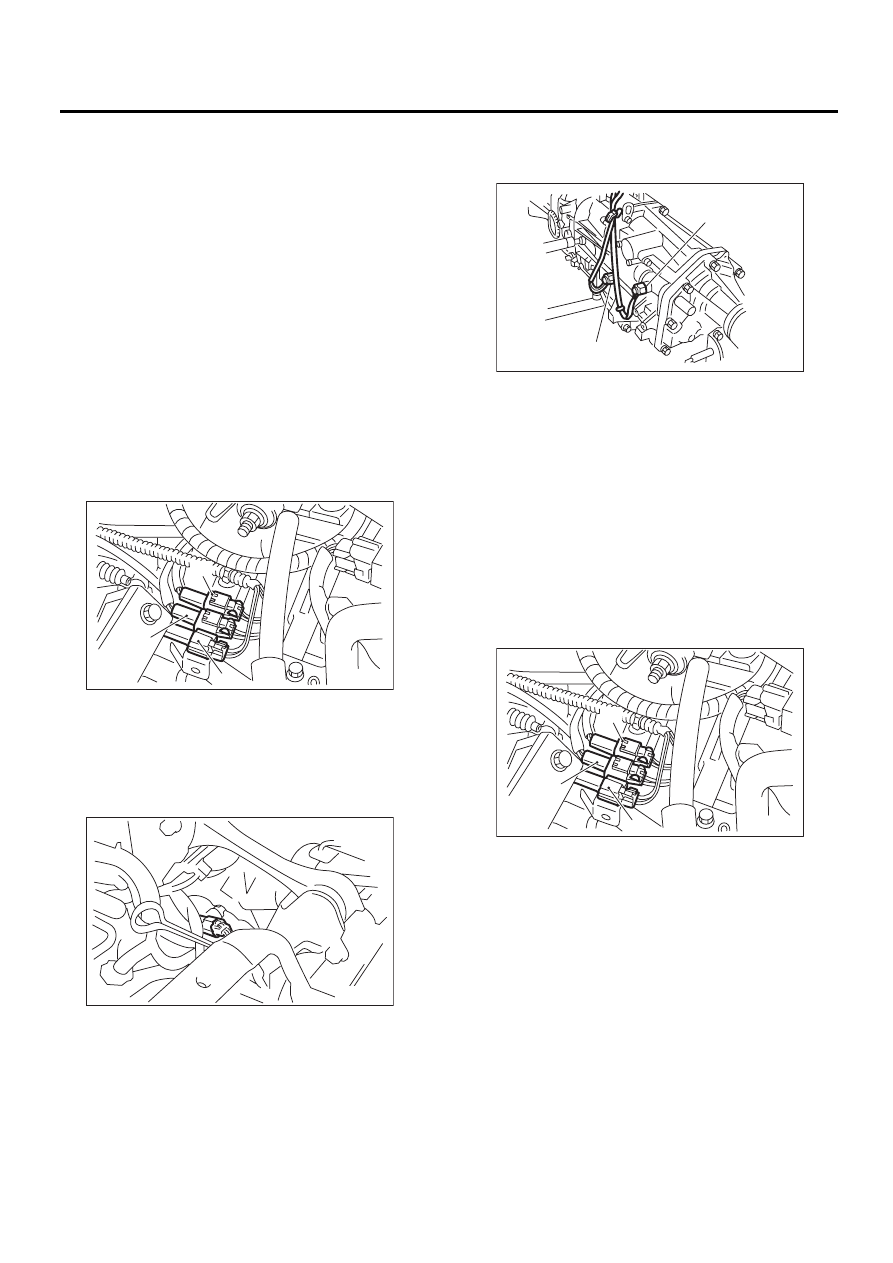

5MT-43

Переключатели и жгут проводов

МЕХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ

7. Переключатели и жгут

проводов

A: СНЯТИЕ

1. ПЕРЕКЛЮЧАТЕЛЬ ФОНАРЕЙ
ЗАДНЕГО ХОДА И ДАТЧИК
НЕЙТРАЛЬНОЙ ПЕРЕДАЧИ

1) Отсоедините провод массы от аккумулятора.
2) Снимите воздухозаборную камеру и впуск-
ной короб. (Модель без турбонаддува)
<См. IN(H4SO)-6, СНЯТИЕ, Воздухозаборная
камера.>
3) Снимите промежуточный охладитель. (Мо-
дель с турбонаддувом) <См. IN(H4DOTC)-11,
СНЯТИЕ, Промежуточный охладитель.>
4) Отсоедините разъемы переключателя фо-
нарей заднего хода и датчика нейтральной пе-
редачи.
• Модель без турбонаддува

• Модели с турбонаддувом

5) Поднимите автомобиль на подъемнике.

6) Снимите переключатель фонарей заднего
хода и датчик нейтральной передачи со жгутом
проводов.

2. ПЕРЕКЛЮЧАТЕЛЬ ПОВЫШЕННОЙ-
ПОНИЖЕННОЙ ПЕРЕДАЧИ

1) Отсоедините провод массы от аккумулятора.
2) Снимите воздухозаборную камеру и впуск-
ной короб. (Модель без турбонаддува)
<См. IN(H4SO)-6, СНЯТИЕ, Воздухозаборная
камера.>
3) Отсоедините разъемы переключателя по-
вышенной-пониженной передачи.

4) Снимите кабель переключателя повышен-
ной-пониженной передач с хомута.

(A) Датчик нейтральной передачи (коричневого цвета)

(B) Переключатель фонарей заднего хода (Серый)

(C) Переключатель повышенной-пониженной передач

(Черный)

MT-00107

(B)

(C)

(A)

MT-00105

(A) Датчик нейтральной передачи (коричневого

цвета)

(B) Переключатель фонарей заднего хода (Се-

рый)

(A) Датчик нейтральной передачи (коричневого цвета)

(B) Переключатель фонарей заднего хода (Серый)

(C) Переключатель повышенной-пониженной передач

(Черный)

MT-00106

(A)

(B)

MT-00107

(B)

(C)

(A)

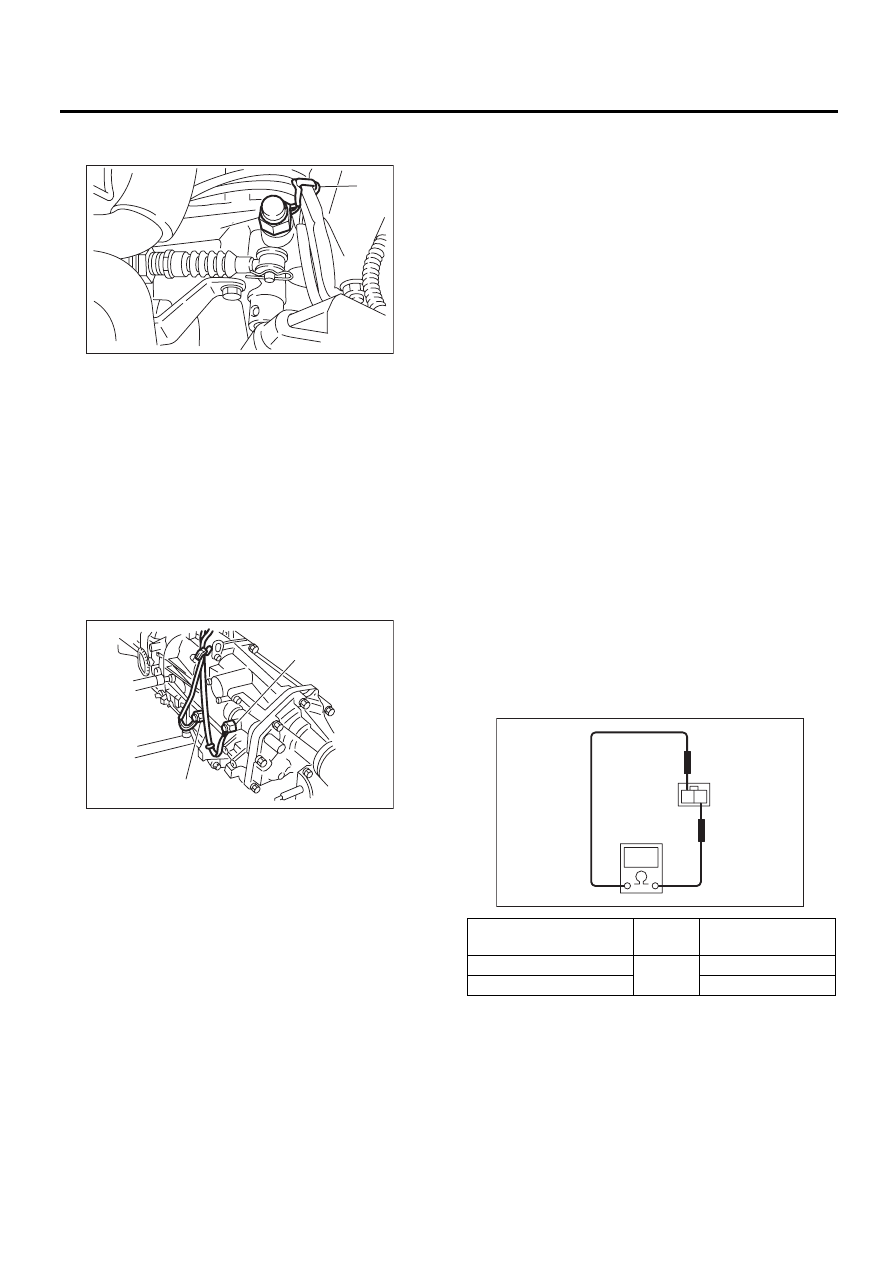

5MT-44

Переключатели и жгут проводов

МЕХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ

5) Снимите переключатель повышенной-пони-
женной передач.

B: УСТАНОВКА

1. ПЕРЕКЛЮЧАТЕЛЬ ФОНАРЕЙ
ЗАДНЕГО ХОДА И ДАТЧИК
НЕЙТРАЛЬНОЙ ПЕРЕДАЧИ

1) Установите переключатель фонарей задне-
го хода и датчик нейтральной передачи со жгу-
том проводов.

Момент затяжки:

32,3 Нм (3,3 кгс-м, 23,8 фунт-сила-фут)

2) Присоедините разъемы переключателя фо-
нарей заднего хода и датчика нейтральной пе-
редачи.
3) Установите воздухозаборную камеру и впус-
кной короб. (Модель без турбонаддува)
<См. IN(H4SO)-6, УСТАНОВКА, Воздухозабор-
ная камера.>
4) Установите промежуточный охладитель.
(Модель с турбонаддувом)
<См. IN(H4DOTC)-11, УСТАНОВКА, Промежу-
точный охладитель.>
5) Присоедините провод массы к аккумулятору.

2. ПЕРЕКЛЮЧАТЕЛЬ ПОВЫШЕННОЙ-
ПОНИЖЕННОЙ ПЕРЕДАЧИ

1) Установите переключатель повышенной-по-
ниженной передачи.

Момент затяжки:

32,3 Нм (3,3 кгс-м, 23,8 фунт-сила-фут)

2) Установите кабель переключателя повы-
шенной-пониженной передач на хомут.
3) Присоедините разъемы переключателя по-
вышенной-пониженной передачи.
4) Установите воздухозаборную камеру и впус-
кной короб. (Модель без турбонаддува)
<См. IN(H4SO)-6, УСТАНОВКА, Воздухозабор-
ная камера.>
5) Присоедините провод массы к аккумулятору.

C: ПРОВЕРКА

1. ПЕРЕКЛЮЧАТЕЛЬ ФОНАРЕЙ
ЗАДНЕГО ХОДА

Проверьте переключатель фонарей заднего
хода. <См. LI-7, ПРОВЕРКА, Система фонарей
заднего хода.>

2. ДАТЧИК НЕЙТРАЛЬНОЙ ПЕРЕДАЧИ.

1) Переведите выключатель зажигания в поло-
жение OFF.
2) Отсоедините разъем датчика нейтральной
передачи.
3) Измерьте сопротивление между клеммами
датчика нейтральной передачи.
• Модель без турбонаддува

(A) Хомут

(B) Переключатель повышенной-пониженной передачи

(A) Датчик нейтральной передачи (коричневого цвета)

(B) Переключатель фонарей заднего хода (Серый)

MT-00108

(B)

(A)

MT-00106

(A)

(B)

Положение передач

Клемма

№

Номинальное со-

противление

Нейтральное положение

1 и 2

Менее 1 Ом

Другие положения

1 МОм или более

MT-00110

1

2

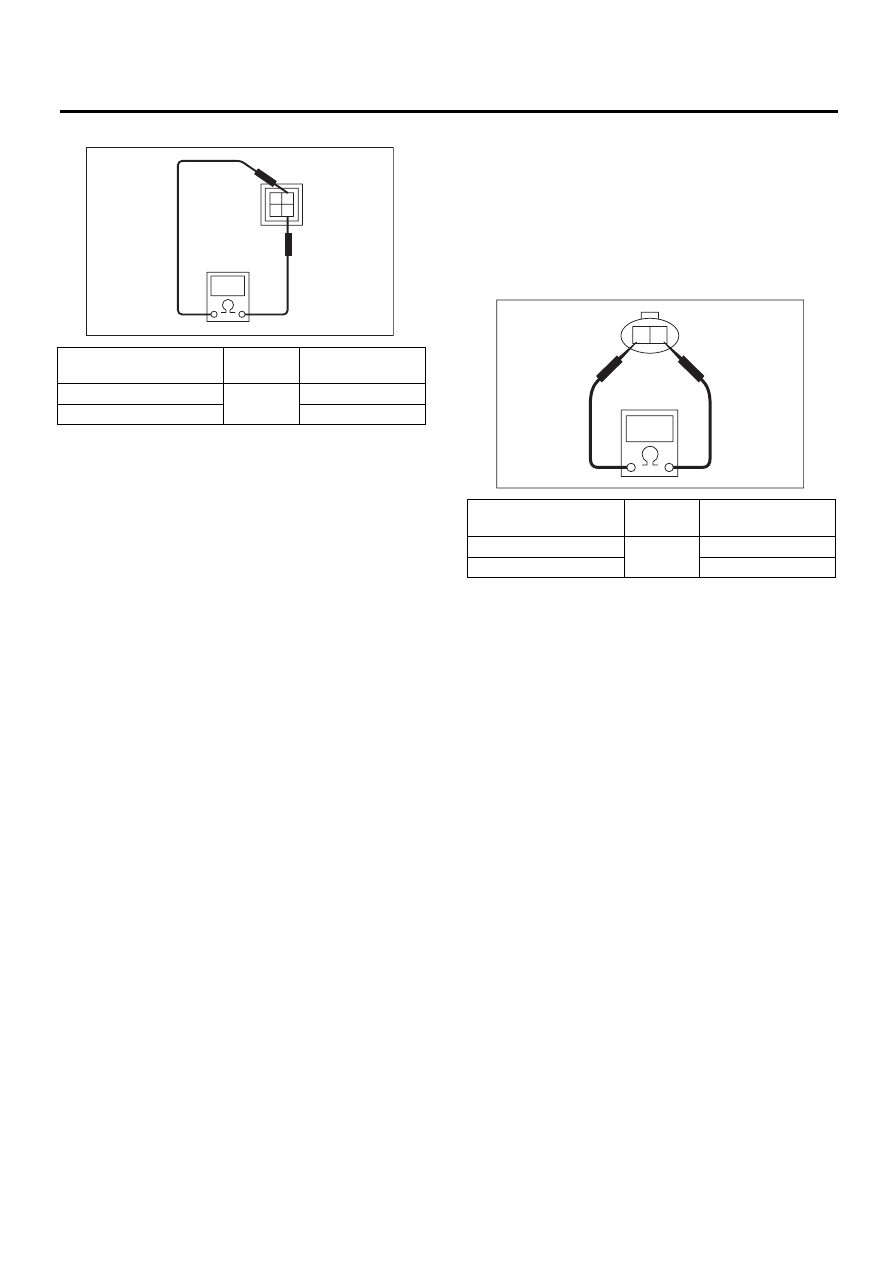

5MT-45

Переключатели и жгут проводов

МЕХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ

• Модели с турбонаддувом

4) Замените неисправные детали.

3. ПЕРЕКЛЮЧАТЕЛЬ ПОВЫШЕННОЙ-
ПОНИЖЕННОЙ ПЕРЕДАЧИ

1) Переведите выключатель зажигания в поло-
жение OFF.
2) Отсоедините разъемы переключателя по-
вышенной-пониженной передачи.
3) Измерьте сопротивление между клеммами
переключателя повышенной-пониженной пе-
редачи.

4) Замените неисправные детали.

Положение передач

Клемма №

Номинальное со-

противление

Нейтральное положение

1 и 3

Менее 1 Ом

Другие положения

1 МОм или более

MT-00111

1

2

3

4

Положение передач

Клемма №

Номинальное со-

противление

Положение LO

1 и 2

Менее 1 Ом

Положение HIGH

1 МОм или более

MT-00112

1

2

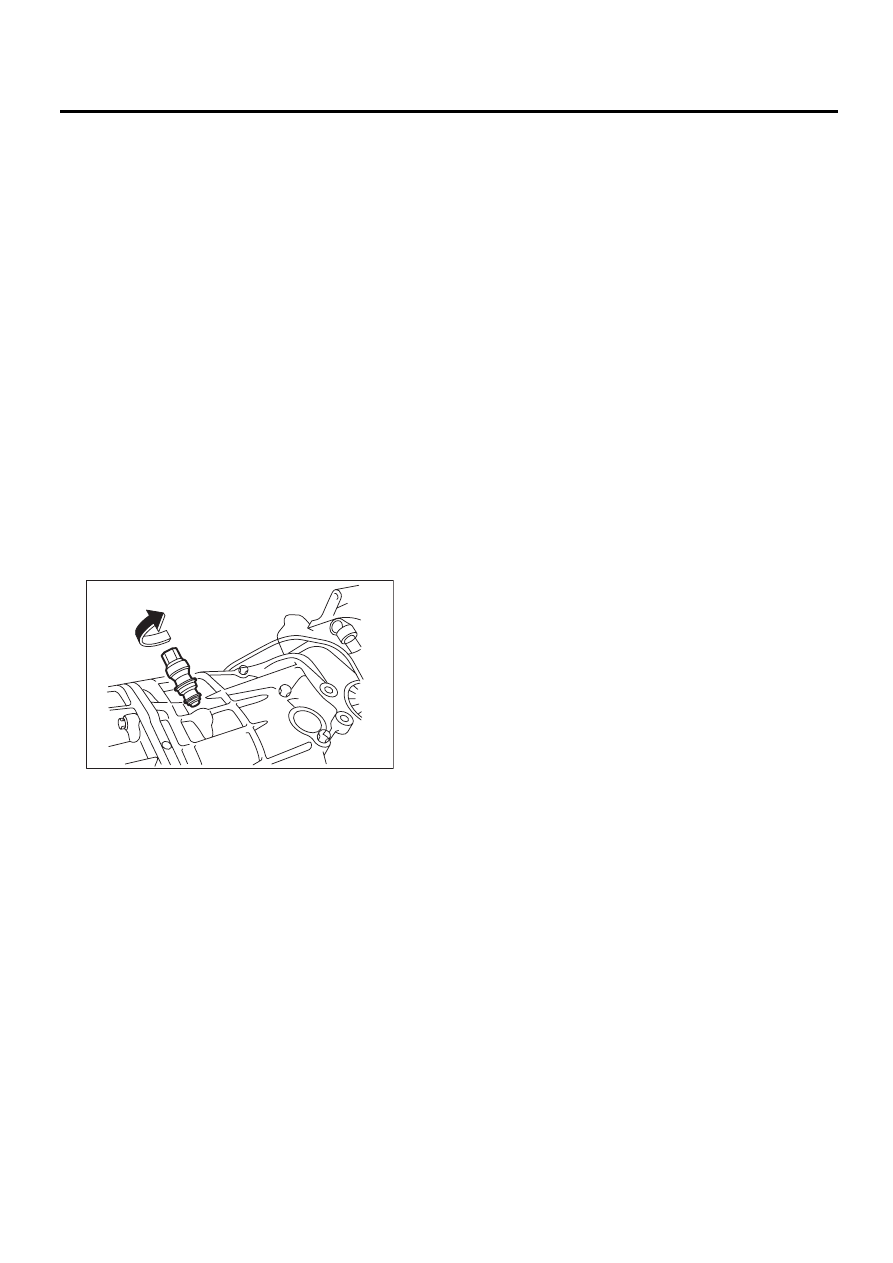

5MT-46

Датчик скорости автомобиля

МЕХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ

8. Датчик скорости

автомобиля

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Поднимите автомобиль на подъемнике.
3) Снимите переднюю, центральную и заднюю
выхлопные трубы и глушитель.
• Модель без турбонаддува
<См. EX(H4SO)-4, СНЯТИЕ, Передняя выхлоп-
ная труба.> <См. EX(H4SO)-8, СНЯТИЕ, Задняя
выхлопная труба.> <См. EX(H4SO)-10, СНЯТИЕ,
Глушитель.>
• Модели с турбонаддувом
<См. EX(H4DOTC)-5, СНЯТИЕ, Передняя вы-
хлопная труба.> <См. EX(H4DOTC)-8, СНЯТИЕ,
Центральная выхлопная труба.>
<См. EX(H4DOTC)-13, СНЯТИЕ, Задняя выхлоп-
ная труба.> <См. EX(H4DOTC)-15, СНЯТИЕ, Глу-
шитель.>
4) Отсоедините разъем от датчика скорости
автомобиля.
5) Поверните и снимите датчик скорости авто-
мобиля.

B: УСТАНОВКА

ПРИМЕЧАНИЕ:
• После снятия выбросьте старый датчик ско-
рости автомобиля, для установки используйте
новый датчик.
• Убедитесь, что на крепежной части датчика
отсутствуют посторонние вещества.
• При установке совместите наконечник шпон-
ки с канавкой шпонки на конце вала спидомет-
ра.
1) Затяните датчик скорости автомобиля вруч-
ную.
2) Затяните датчик скорости автомобиля при
помощи подходящего инструмента.

Момент затяжки:

5,9 Нм (0,6 кгс-м, 4,3 фунт-сила-фут)

3) Присоедините разъем к датчику скорости
автомобиля.
4) Установите переднюю, центральную и за-
днюю выхлопные трубы и глушитель.
• Модель без турбонаддува
<См. EX(H4SO)-5, УСТАНОВКА, Передняя вы-
хлопная труба.> <См. EX(H4SO)-8, УСТАНОВКА,
Задняя выхлопная труба.> <См. EX(H4SO)-10,
УСТАНОВКА, Глушитель.>
• Модели с турбонаддувом
<См. EX(H4DOTC)-6, УСТАНОВКА, Передняя вы-
хлопная труба.> <См. EX(H4DOTC)-9, УСТАНОВ-
КА, Центральная выхлопная труба.>
<См. EX(H4DOTC)-13, УСТАНОВКА, Задняя вы-
хлопная труба.> <См. EX(H4DOTC)-15, УСТА-
НОВКА, Глушитель.>
5) Опустите автомобиль.
6) Присоедините провод массы к аккумулятору.

C: ПРОВЕРКА

Проверьте датчик скорости автомобиля.
<См. IDI-5, ПРОВЕРКА ДАТЧИКА СКОРОСТИ
АВТОМОБИЛЯ, ПРОВЕРКА, Система комбина-
ции приборов.>
