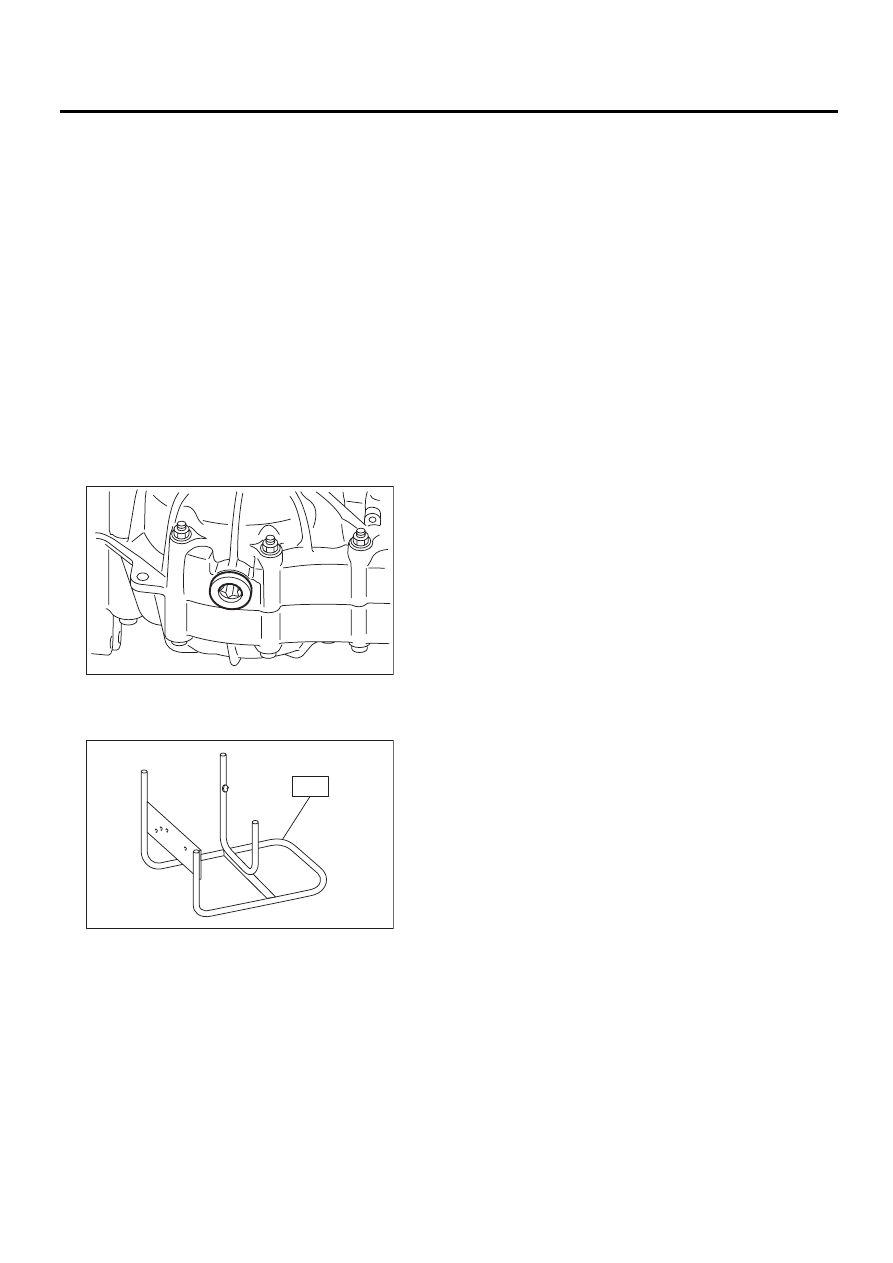

5MT-47

Подготовка к капитальному ремонту

МЕХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ

9. Подготовка

к капитальному ремонту

A: ПРОЦЕДУРА

1) Удалите масло, смазку, грязь и пыль с транс-
миссии.
2) При помощи насадки TORX

®

 T70, отверните

сливную пробку трансмиссионного масла и
полностью слейте трансмиссионное масло.
3) При помощи насадки TORX

®

 T70, затяните

сливную пробку трансмиссионного масла.

ПРИМЕЧАНИЕ:
Используйте новую прокладку.

Момент затяжки:

44 Нм (4,5 кгс-м, 32,5 фунт-сила-фут)
(Алюминиевая прокладка)
70 Нм (7,1 кгс-м, 51,6 фунт-сила-фут)
(Медная прокладка)

4) Присоедините трансмиссию к специальному
инструменту.
ST

499937100

ОПОРА ТРАНСМИССИИ

5) Перед сборкой нанесите масло на вращаю-
щиеся детали.
6) Все разобранные детали, при повторном ис-
пользовании, должны быть установлены в ис-
ходные положения и в правильном направле-
нии.
7) Прокладки, стопорные шайбы и стопорные
гайки необходимо заменять новыми.
8) Для предотвращения утечек, нанесите про-
кладочный герметик в указанных зонах.

MT-01548

MT-00115

S T

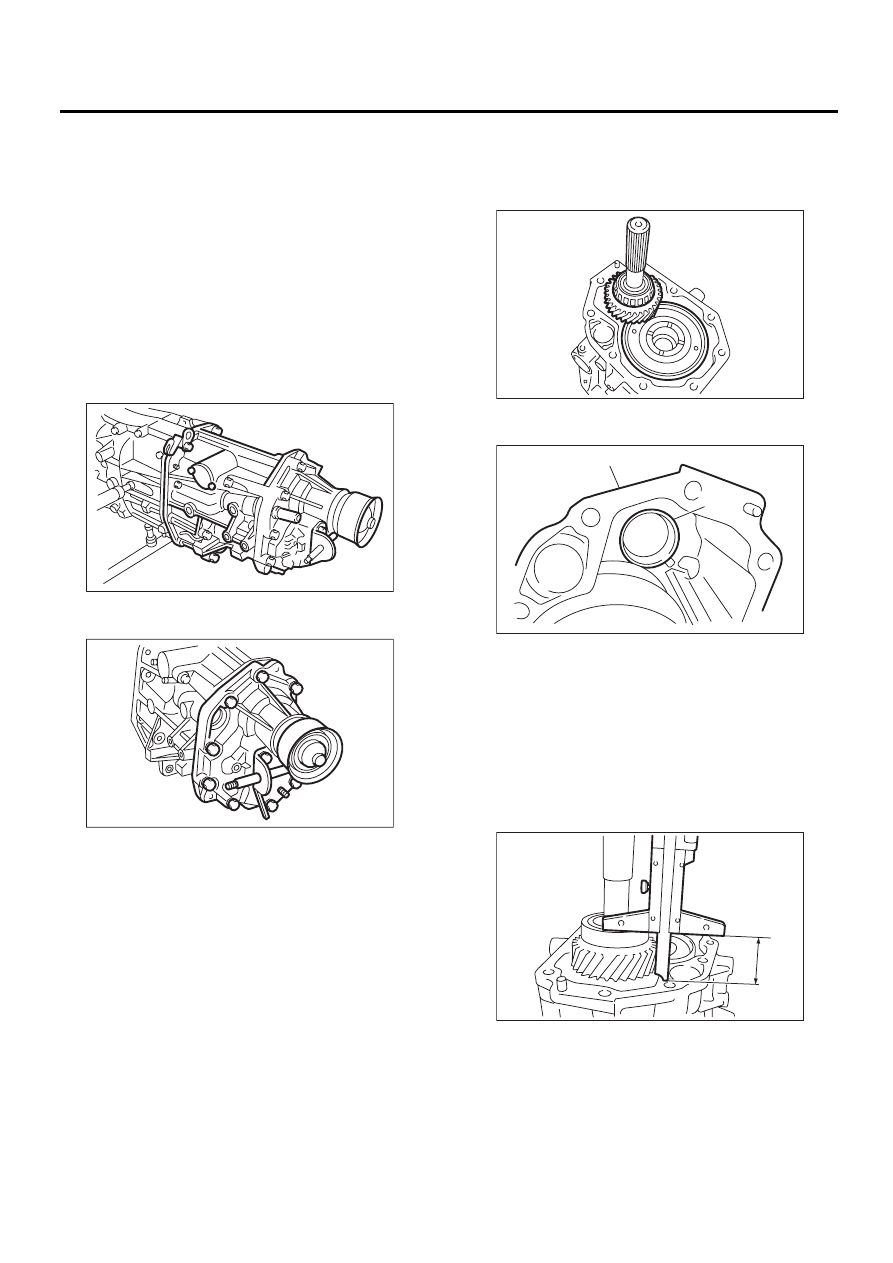

5MT-48

Корпус раздаточной коробки и узел корпуса удлинителя

МЕХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ

10.Корпус раздаточной

коробки и узел корпуса
удлинителя

A: СНЯТИЕ

1) Снимите узел механической трансмиссии с
автомобиля. <См. 5MT-32, СНЯТИЕ, Узел меха-
нической трансмиссии.>
2) Снимите переключатель фонарей заднего
хода и датчик нейтральной передачи.
<См. 5MT-43, СНЯТИЕ, Переключатели и жгут
проводов.>
3) Снимите корпус раздаточной коробки вмес-
те с узлом корпуса удлинителя.

4) Снимите рычаг переключения.
5) Снимите узел корпуса удлинителя.

B: УСТАНОВКА

1) Установите межосевой дифференциал и ве-
домую шестерню раздаточной коробки в кор-
пус раздаточной коробки.

2) Снимите внешнюю обойму подшипника с
корпуса удлинителя.

3) Нажимая на внешнюю обойму подшипника в
горизонтальном направлении, десять раз по-
верните ведомый вал.
4) Измерьте высоту “W” между корпусом раз-
даточной коробки и коническим роликовым
подшипником на ведомой шестерне раздаточ-
ной коробки.

MT-00116

MT-00117

(A) Внешняя обойма подшипника

(B) Корпус удлинителя

MT-00118

MT-00119

(B)

(A)

MT-00120

W

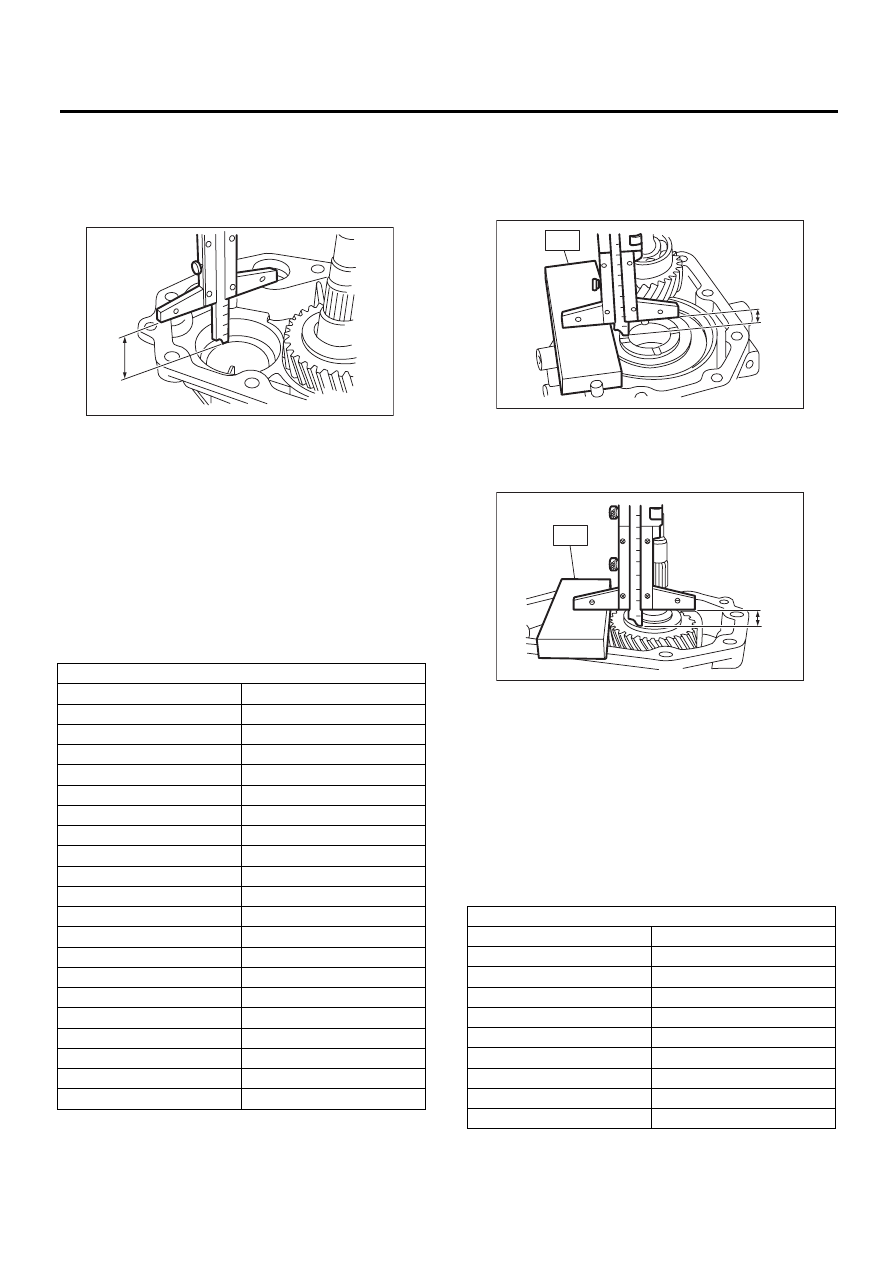

5MT-49

Корпус раздаточной коробки и узел корпуса удлинителя

МЕХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ

5) Измерьте глубину “X” на месте вставки под-
шипника корпуса удлинителя.

ПРИМЕЧАНИЕ:
Проведите измерение, когда внешняя обойма
подшипника и упорная шайба сняты.

6) Рассчитайте толщину “t” упорной шайбы при
помощи следующей формулы.
t = X – W + (0,15 — 0,25 мм (0,006 — 0,010 дюйма))
7) Выберите шайбу ближайшего подходящего
размера из следующей таблицы:

Предварительный натяг конического роли-
кового подшипника
(стандартное значение выступа):

0,15 – 0,25 мм (0,006 – 0,010 дюймов)

ПРИМЕЧАНИЕ:
Убедитесь, что предварительный натяг нахо-
дится в пределах стандартных значений.

8) Установите упорные шайбы на ведущий вал
раздаточной коробки.

9) Установите внешнюю обойму подшипника в
корпус удлинителя.
10) Измерьте глубину “S” между корпусом разда-
точной коробки и межосевым дифференциалом.
ST

398643600

ИЗМЕРИТЕЛЬ

11) Измерьте глубину “T” между корпусом уд-
линителя и ведущей шестерней раздаточной
коробки.
ST

398643600

ИЗМЕРИТЕЛЬ

ПРИМЕЧАНИЕ:
Толщина специального инструмента [15 мм
(0,59 дюйма)]
12) Рассчитайте толщину “U” упорной шайбы
при помощи следующей формулы.
U = S + T – 30 мм (1,18 дюйма) [Толщина специ-
ального инструмента]
13) Выберите подходящую шайбу из следую-
щей таблицы:

Стандартный зазор

0,15 – 0,35 мм (0,0059 – 0,0138 дюймов)

Упорная шайба (50

× 61 × t)

Номер детали

Толщина мм (дюймов)

803050060

0,50 (0,0197)

803050061

0,55 (0,0217)

803050062

0,60 (0,0236)

803050063

0,65 (0,0256)

803050064

0,70 (0,0276)

803050065

0,75 (0,0295)

803050066

0,80 (0,0315)

803050067

0,85 (0,0335)

803050068

0,90 (0,0354)

803050069

0,95 (0,0374)

803050070

1,00 (0,0394)

803050071

1,05 (0,0413)

803050072

1,10 (0,0433)

803050073

1,15 (0,0453)

803050074

1,20 (0,0472)

803050075

1,25 (0,0492)

803050076

1,30 (0,0512)

803050077

1,35 (0,0531)

803050078

1,40 (0,0551)

803050079

1,45 (0,0571)

MT-00121

X

Упорная шайба

Номер детали

Толщина мм (дюймов)

803036050

0,9 (0,035)

803036054

1,0 (0,039)

803036051

1,1 (0,043)

803036055

1,2 (0,047)

803036052

1,3 (0,051)

803036056

1,4 (0,055)

803036053

1,5 (0,059)

803036057

1,6 (0,063)

803036058

1,7 (0,067)

MT-00122

ST

S

MT-00123

T

ST

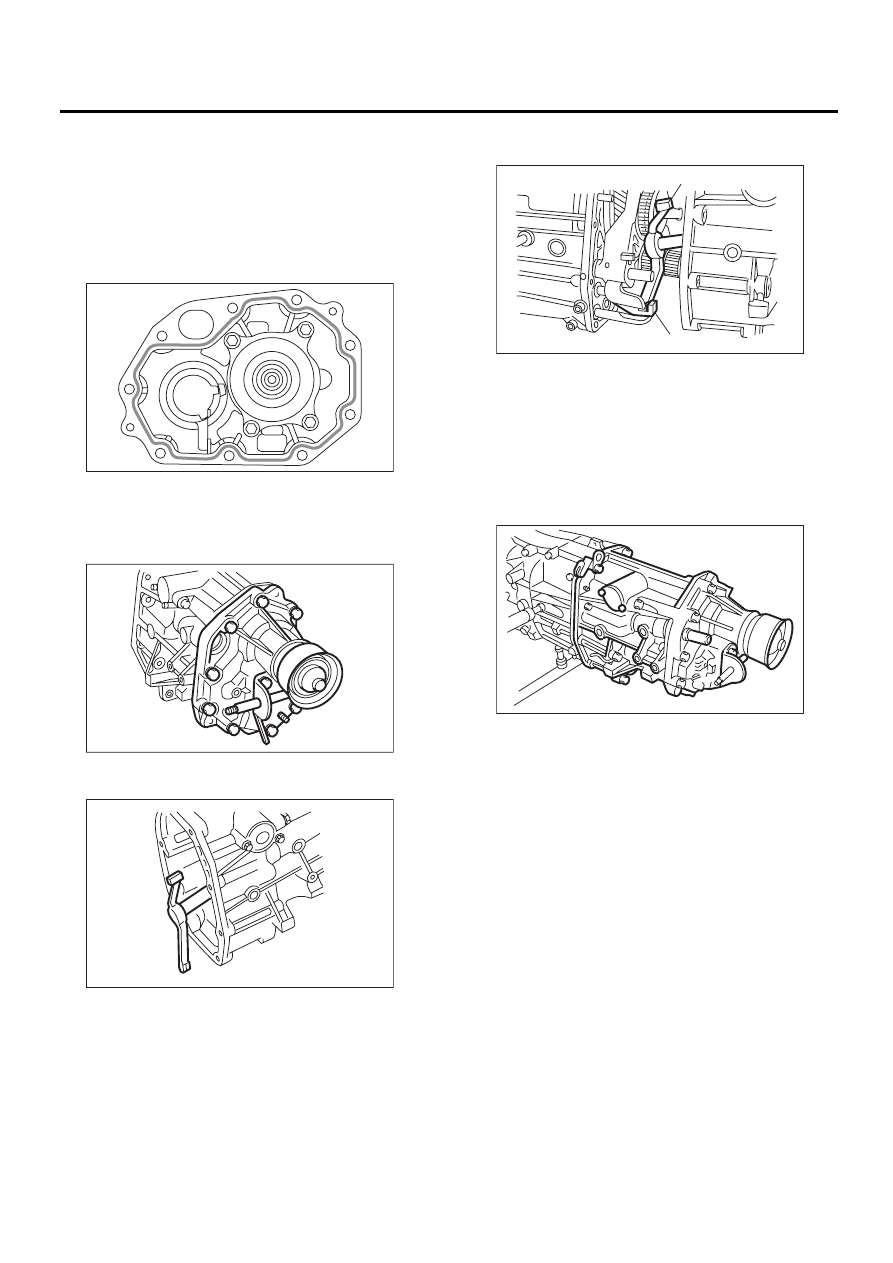

5MT-50

Корпус раздаточной коробки и узел корпуса удлинителя

МЕХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ

14) Установите упорную шайбу на межосевой
дифференциал.
15) Нанесите достаточное количество прокла-
дочного герметика на сопряженные поверхнос-
ти корпуса раздаточной коробки.

Прокладочный герметик

THREE BOND 1215 (Деталь № 004403007)
или эквивалентный

16) Установите узел удлинителя в корпус раз-
даточной коробки.

Момент затяжки:

40 Нм (4,1 кгс-м, 29,5 фунт-сила-фут)

17) Установите рычаг переключения на корпус
раздаточной коробки.

18) Подвесьте рычаг переключения на шток
вилки 3-ей-4-ой передачи.

19) Установите узел корпуса удлинителя вмес-
те с корпусом раздаточной коробки на корпус
трансмиссии.

Момент затяжки:

24,5 Нм (2,5 кгс-м, 18,1 фунт-сила-фут)

MT-00124

MT-00117

MT-00126

(A) Рычаг переключения передач

(B) Шток вилки 3-ей-4-ой передачи

MT-00127

(A)

(B)

MT-00116
