EN(H4DO)(diag)-15

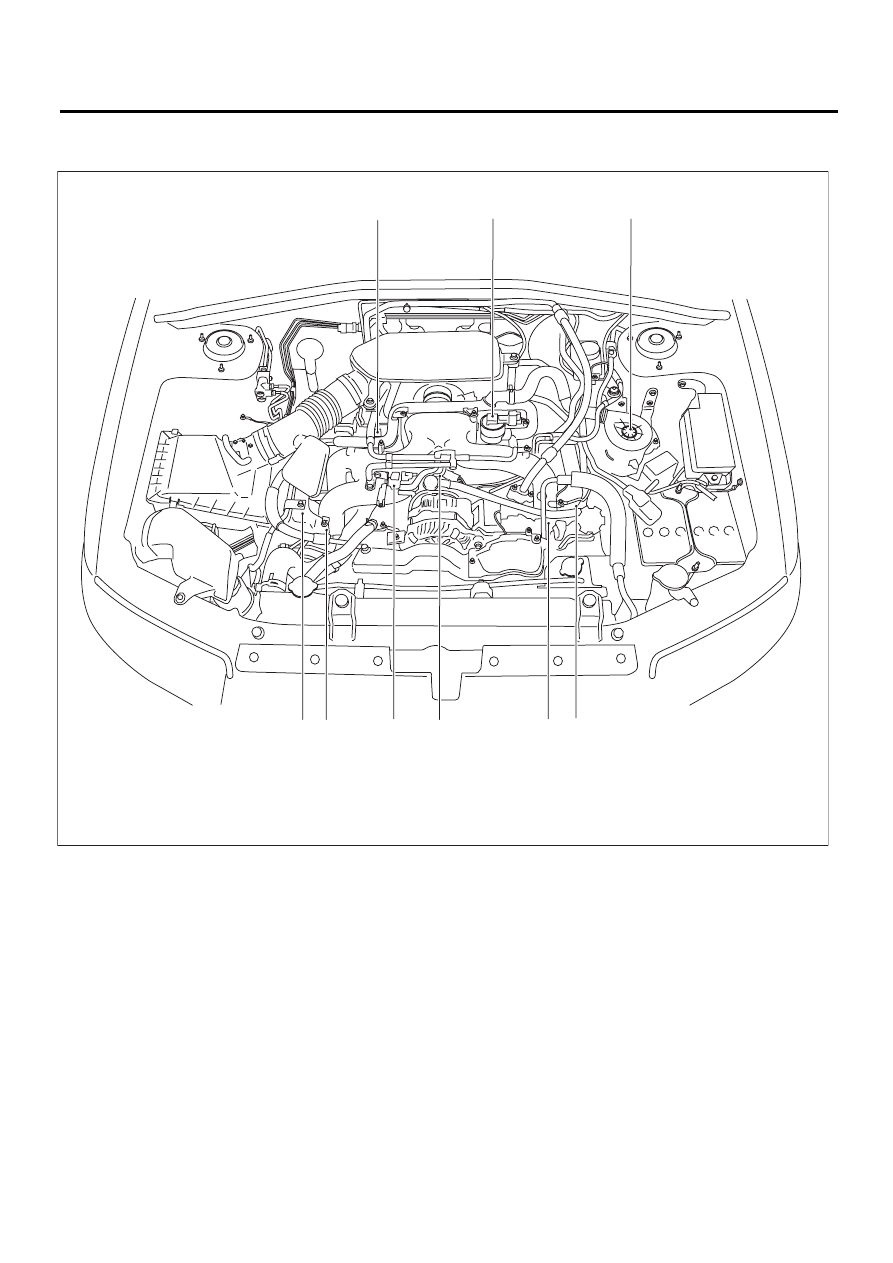

Расположение электрических компонентов

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

• Электромагнитный клапан, привод, детали системы снижения токсичности выхлопных га-
зов и системы зажигания

(1)

Электромагнитный клапан уп-
равления продувкой адсорбера

(5)

Электромагнитный клапан уп-
равления потоком масла

(7)

Клапан подачи вторичного воз-
духа (левый)

(2)

Клапан рециркуляции выхлоп-
ных газов

(6)

Клапан подачи вторичного воз-
духа (правый)

(3)

Катушка зажигания





(4)

Насос системы подачи вторич-
ного воздуха

EN-04117

(6)

(7)

(4)

(5)

(3) (5)

(1)

(3)

(2)

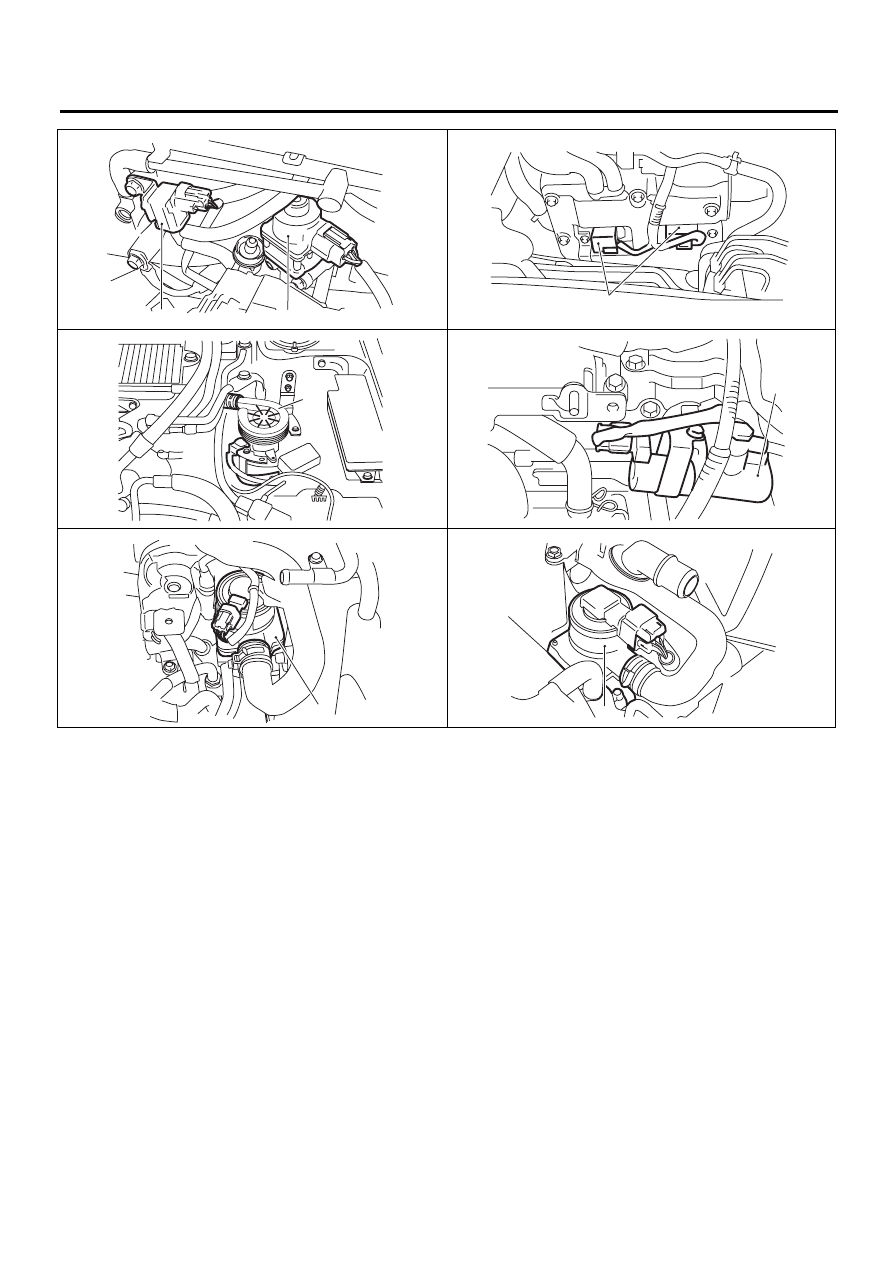

EN(H4DO)(diag)-16

Расположение электрических компонентов

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

EN-04118

(2)

(1)

EN-01805

(3)

EN-04468

(4)

EN-02011

(5)

EN-04120

(6)

EN-04119

(7)

EN(H4DO)(diag)-17

Расположение электрических компонентов

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

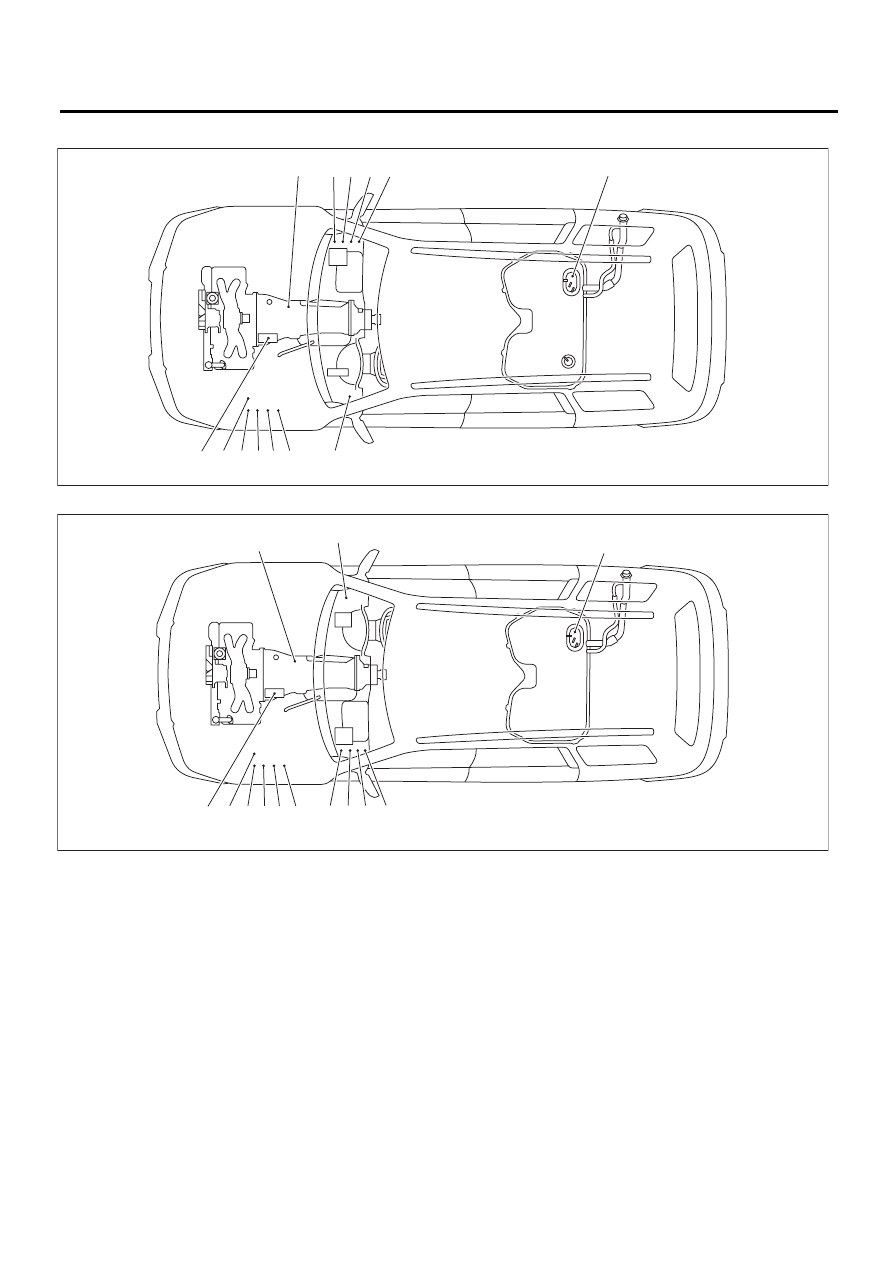

• Модель с левосторонним управлением

• Модель с правосторонним управлением

(1) Переключатель блокиратора

(6) Реле основного вентилятора радиатора

(10) Реле насоса вторичного воздуха

(2) Топливный насос

(7) Реле вспомогательного вентилятора ра-

диатора

(11) Стартер

(3) Главное реле

(8) Реле режима работы вентилятора.

(12) Главное реле 2

(4) Реле топливного насоса

(9) Реле клапана подачи вторичного воздуха (13) Реле блокировки стартера

(5) Реле электронной дроссель-

ной заслонки





EN-04830

(1)

(5) (12)

(4)

(3)

(11)

(2)

(9) (7) (6)

(8)

(10)

(13)

EN-04831

(11)

(9) (7) (6)

(8)

(10)

(5) (4) (3) (12)

(2)

(1)

(13)

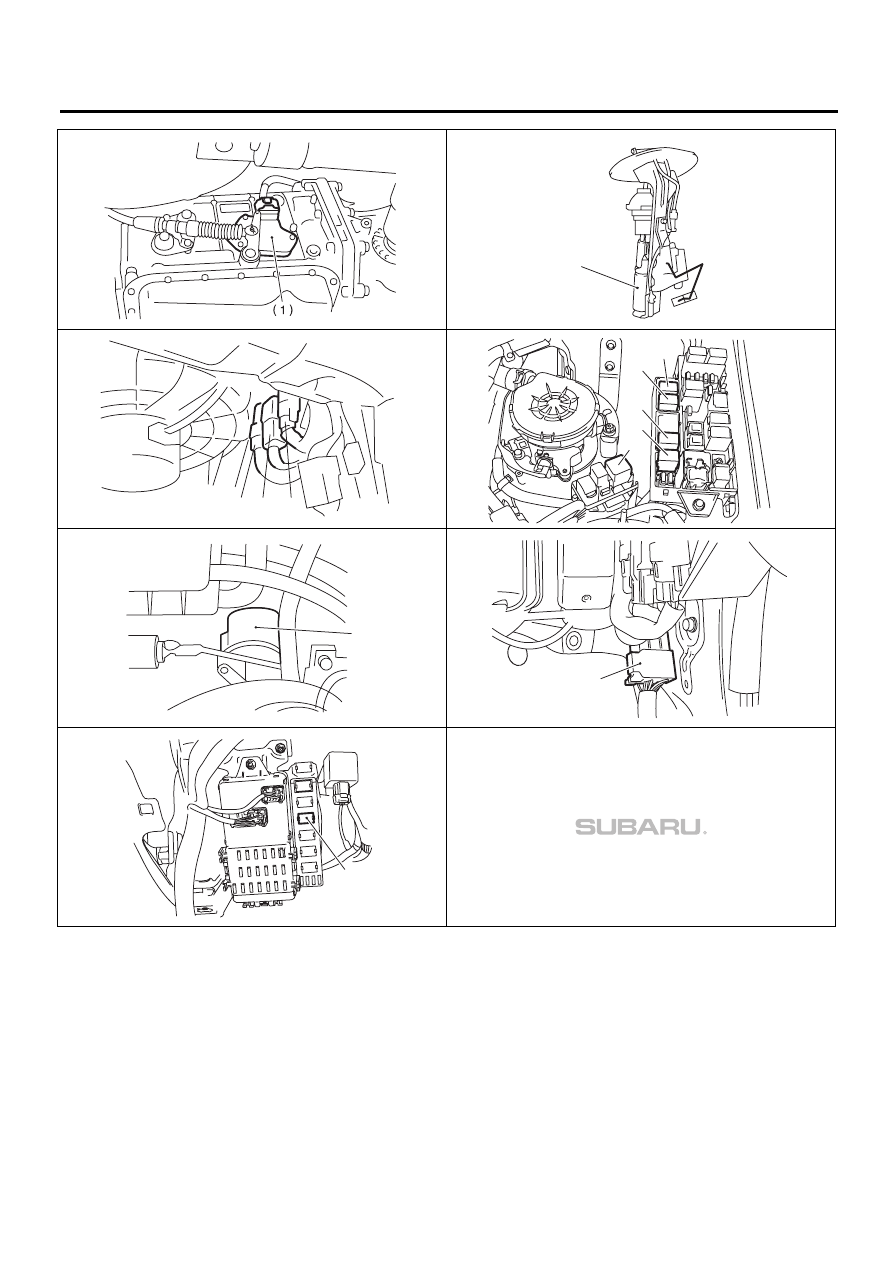

EN(H4DO)(diag)-18

Расположение электрических компонентов

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

EN-00178

EN-03862

(2)

EN-03017

(4) (3)

(5)

EN-04471

(6)

(7)

(9)

(8)

(10)

EN-04400

(11)

EN-04832

(12)

EN-04833

(13)
