Subaru Forester (2008 год). Руководство - часть 227
EN(H4DO)(diag)-11

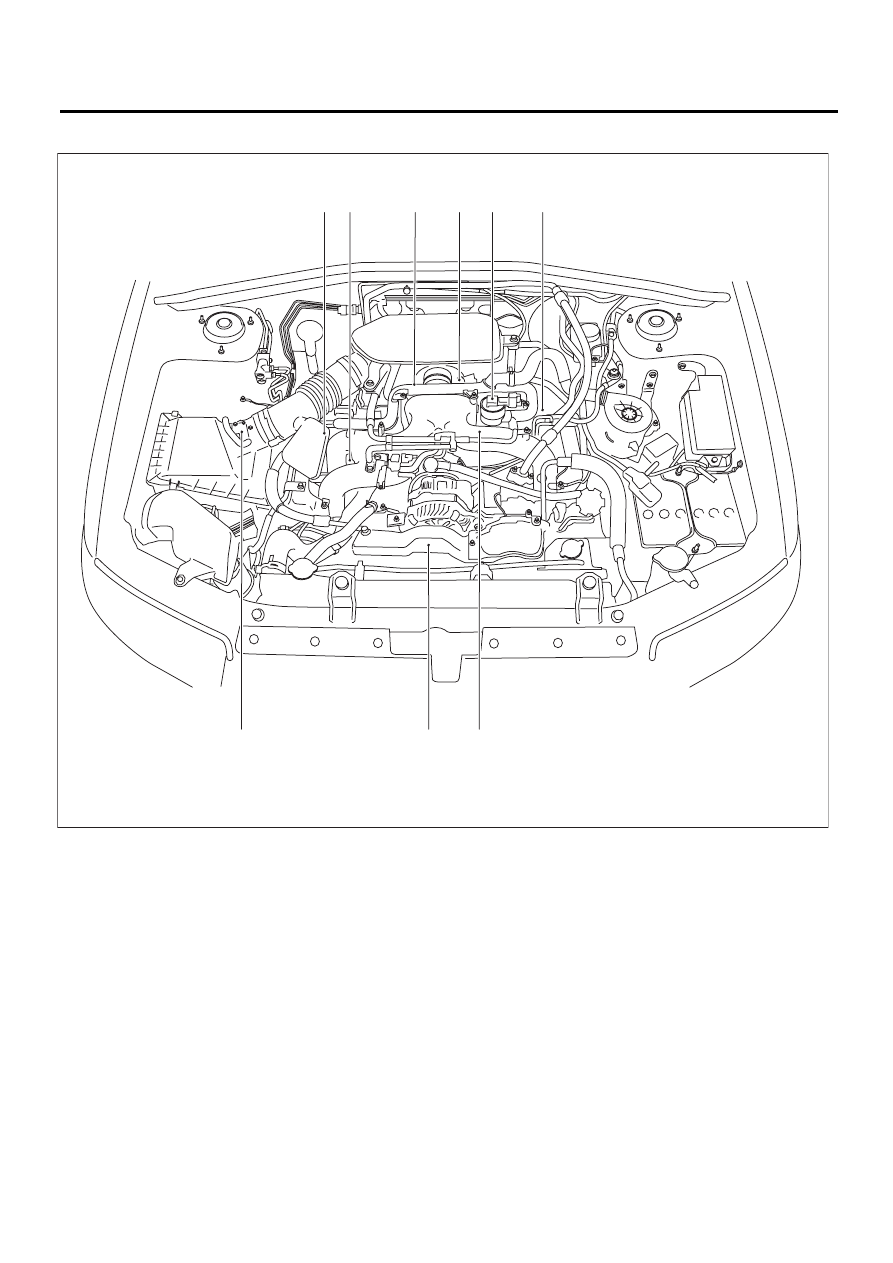

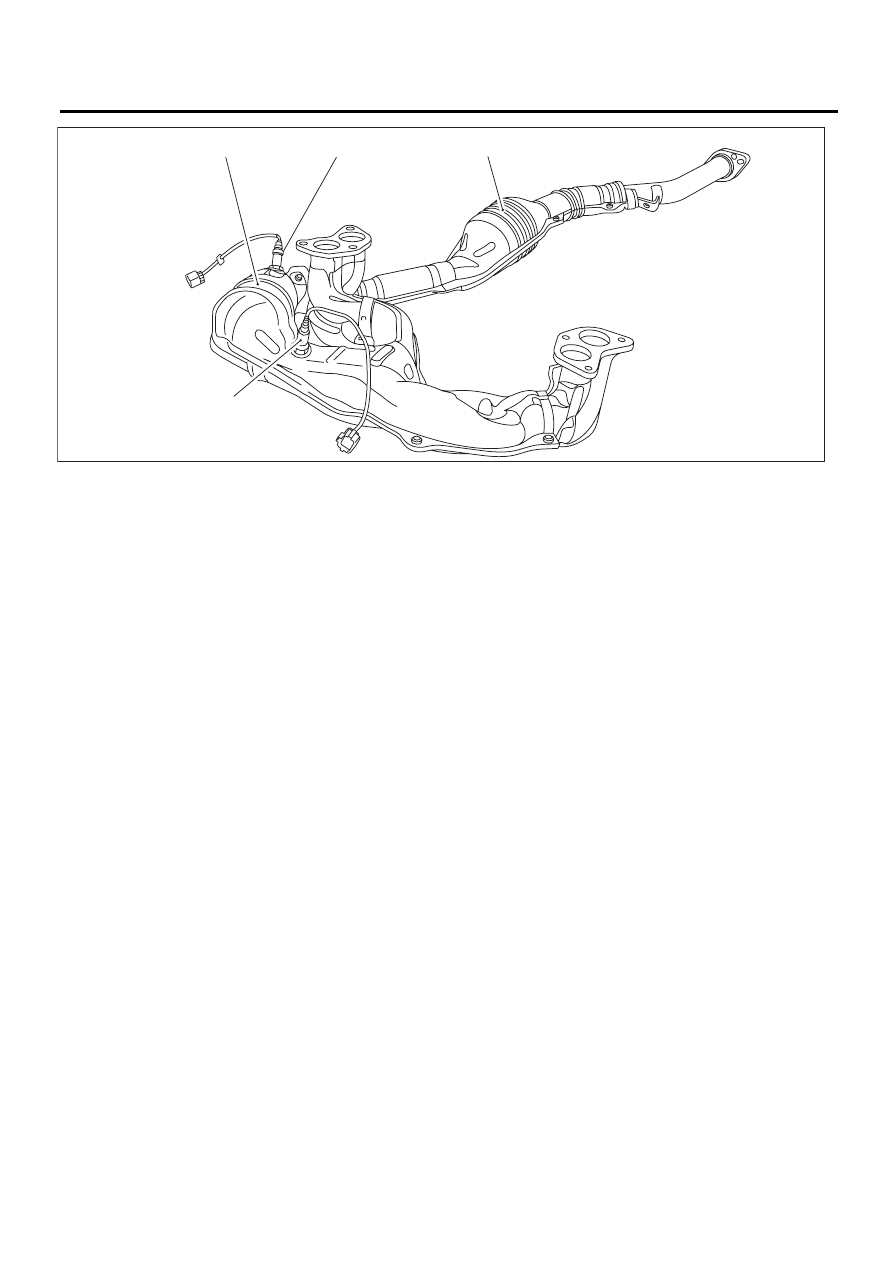

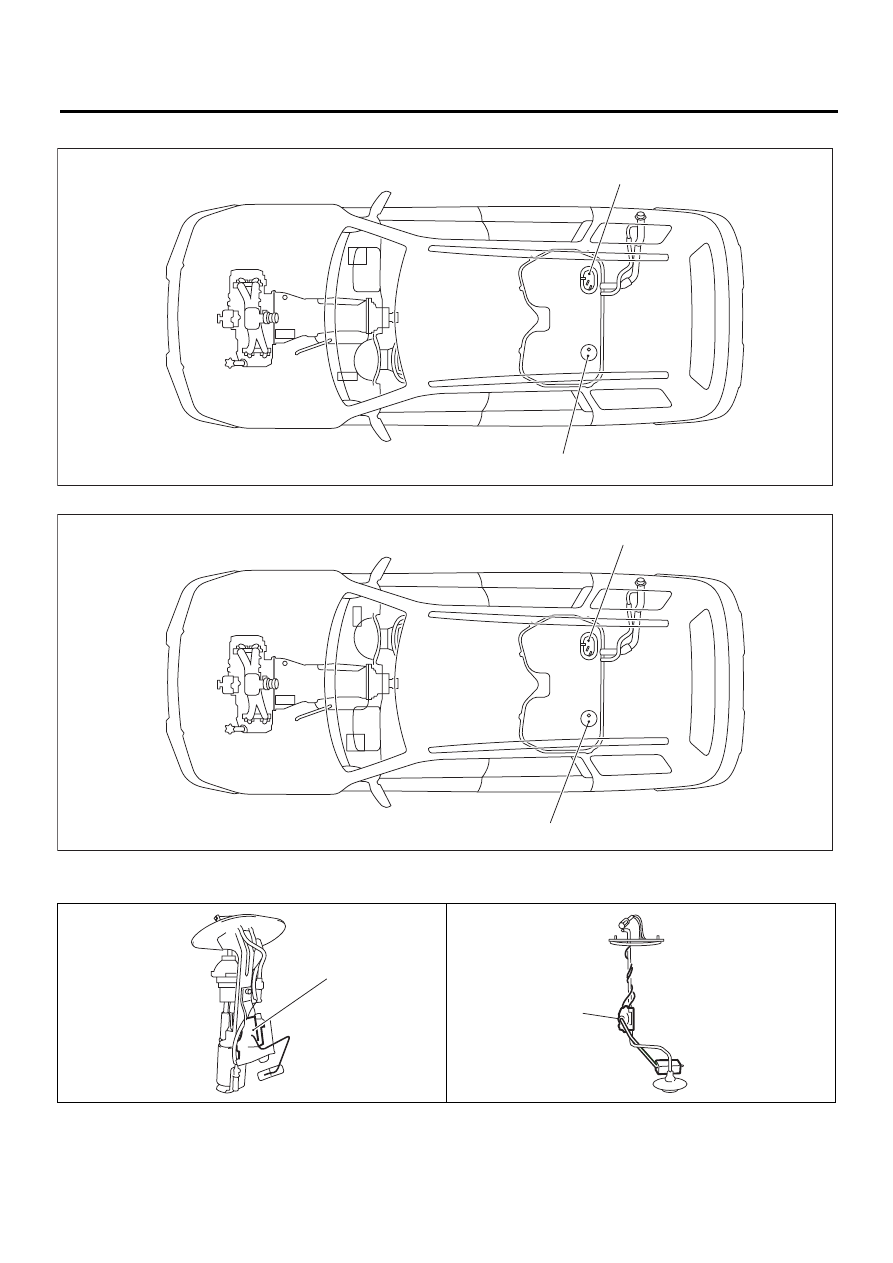

Расположение электрических компонентов
ДВИГАТЕЛЬ (ДИАГНОСТИКА)

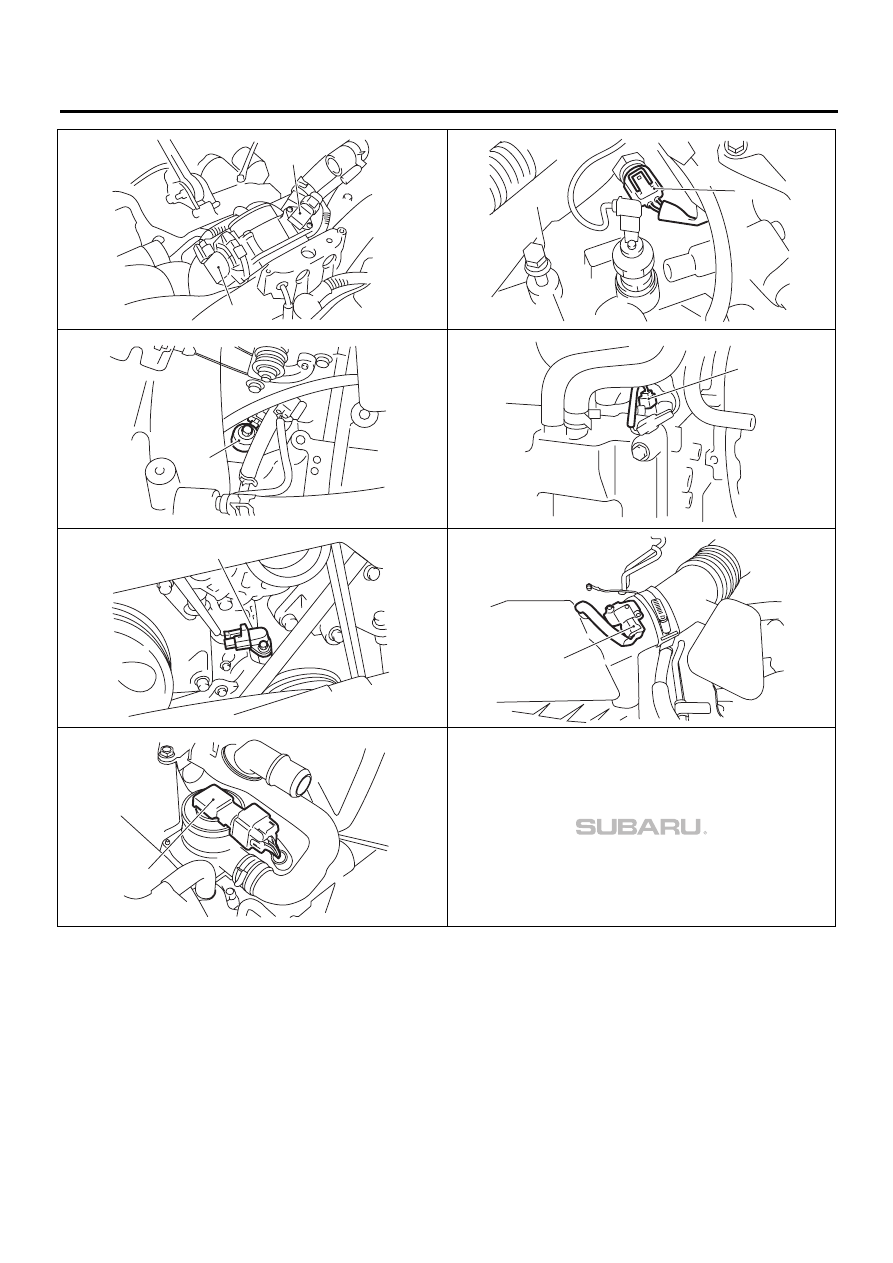

• Датчик
(1) Блок электронной дроссельной заслонки
(4) Датчик детонации
(7) Датчик массового расхода и
температуры впускаемого воз-
духа
(2) Датчик температуры охлаждающей жид-
кости
(5) Датчик положения распредели-
тельного вала
(3) Датчик абсолютного давления во впуск-
ном коллекторе
(6) Датчик угла поворота коленча-
того вала
(8) Датчик давления вторичного
воздуха
EN-04114
(5)
(2)
(1)
(3)
(8)
(5)
(7)
(6)
(4)
