AB(diag)-74
Таблица диагностики с кодами неисправностей
СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)
Шаг
Проверка
Да
Нет
1
ПРОВЕРКА НАДЕЖНОСТИ КОНТАКТОВ В РАЗЪ-
ЕМАХ.

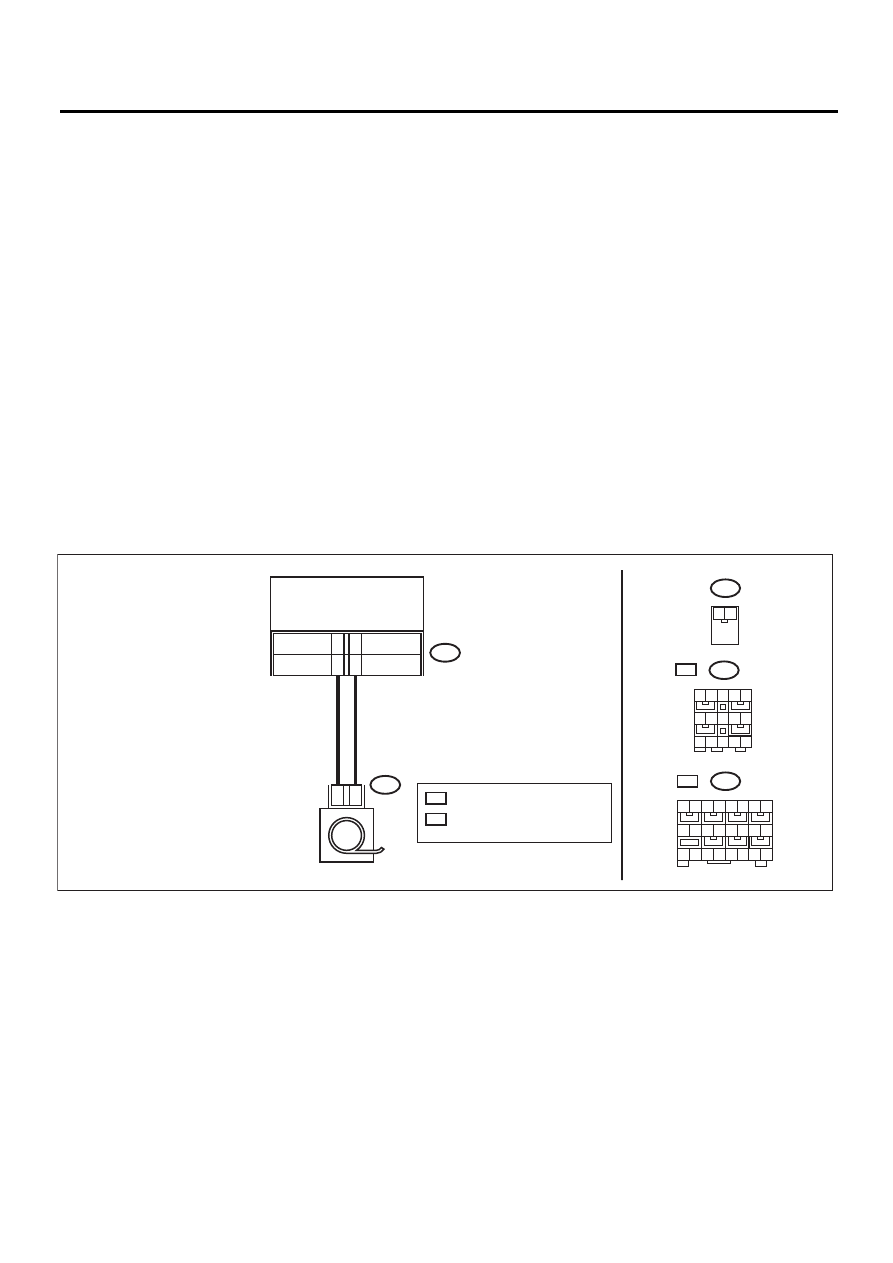

Проверьте надежность контактов в разъемах между
блоком управления системой подушек безопасности
и преднатяжителем правого ремня безопасности.
Выявлен ли плохой
контакт?
Замените как задний
жгут проводов систе-
мы подушек безопас-
ности, так и жгут про-
водов кузова.
Переходите к ша-
гу 2.
2
ПРОВЕРКА ПРЕДНАТЯЖИТЕЛЕЙ РЕМНЕЙ БЕЗО-
ПАСНОСТИ.
1) Переведите выключатель зажигания в положе-
ние OFF, отсоедините провод массы от аккумулято-
ра и выждите не менее 20 секунд.
2) Отсоедините разъем (AB26) от преднатяжителя
правого ремня безопасности.
3) Подсоедините разъем (1N) диагностического
жгута проводов N к разъему (AB26).
4) Подсоедините резистор модуля подушки безо-
пасности к разъему (2N) диагностического жгута
проводов N.
5) Подсоедините клемму массы к аккумулятору и пе-
реведите выключатель зажигания в положение ON.
Предупреждающая
лампа системы поду-
шек безопасности го-
рит в течение 6 се-
кунд, а затем гаснет?
Замените преднатя-
житель правого рем-
ня безопасности.
<См. SB-14, Ремни
безопасности пере-
дних сидений.>
Переходите к ша-
гу 3.
3
ПРОВЕРКА ЗАДНЕГО ЖГУТА ПРОВОДОВ СИСТЕ-
МЫ ПОДУШЕК БЕЗОПАСНОСТИ
(ЖГУТ ПРОВОДОВ ПРЕДНАТЯЖИТЕЛЯ ПРАВОГО
РЕМНЯ БЕЗОПАСНОСТИ).
1) Переведите выключатель зажигания в положе-
ние OFF, отсоедините провод массы от аккумулято-
ра и выждите не менее 20 секунд.
2) Отсоедините резистор модуля подушки безопас-
ности от разъема (2N) диагностического жгута про-
водов N.
3) Отсоедините разъем (AB24) от модуля боковой
подушки безопасности (правой).
4) Отсоедините разъем (AB33) от модуля правой по-
душки-шторки безопасности.
5) Отсоедините разъем (AB30) от преднатяжителя
поясной лямки ремня безопасности.
6) Отсоедините разъемы (AB6), (AB17) и (AB18) от
блока управления системой подушек безопасности.
7) Подсоедините разъем (1AG) диагностического
жгута проводов AG к разъемам (AB18), (AB17) и (AB6).
ПРИМЕЧАНИЕ:
Для моделей без боковых подушек безопасности
подсоедините диагностический жгут проводов к
разъемам (AB6), (AB17), (AB18) и (1 AG).
8) Измерьте сопротивление между разъемом (3AG)
диагностического жгута проводов AG и разъемом (2N)
диагностического жгута проводов N.
Разъемы и клеммы
(3AG) № 18 — (2N) № 2:
(3AG) № 20 — (2N) № 1:
Сопротивление со-
ставляет менее 10
Ом?
Переходите к шагу 4. Замените как за-
дний жгут прово-
дов системы по-
душек безопас-
ности, так и жгут
проводов кузова.
4
ПРОВЕРКА ЗАДНЕГО ЖГУТА ПРОВОДОВ СИСТЕ-
МЫ ПОДУШЕК БЕЗОПАСНОСТИ
(ЖГУТ ПРОВОДОВ ПРЕДНАТЯЖИТЕЛЯ ПРАВОГО
РЕМНЯ БЕЗОПАСНОСТИ).
Измерьте сопротивление между клеммами разъема
(3AG) диагностического жгута проводов AG.
Разъемы и клеммы
(3AG) № 18 — (3AG) № 20:
Сопротивление со-
ставляет 1 МОм или
более?
Переходите к шагу 5. Замените как за-
дний жгут прово-
дов системы по-
душек безопас-
ности, так и жгут
проводов кузова.
