Subaru Legacy (2008 год). Руководство - часть 977

AB(diag)-70

Таблица диагностики с кодами неисправностей

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

L: КДН 46 НЕИСПРАВНОСТЬ ЛЕВОЙ БОКОВОЙ ПОДУШКИ БЕЗОПАСНОСТИ

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
• Замыкание на силовой провод в жгуте проводов левой боковой подушки безопасности.
• Неисправность блока управления системой подушек безопасности.

ОСТОРОЖНО:
• Перед проведением работ по диагностике системы подушек безопасности, убедитесь в том,
что выключатель зажигания находится в положении OFF, отсоедините клемму провода мас-
сы от аккумулятора и выждите не менее 20 секунд.
• Во время замены модуля подушки безопасности, преднатяжителя ремня безопасности, по-
воротного разъема рулевой колонки, блока управления и датчика вновь подсоедините каж-
дую деталь и убедитесь, что предупреждающая лампа системы подушек безопасности рабо-
тает нормально.
• В целях безопасности, при проверке основного жгута проводов системы подушек безопас-
ности отсоедините разъемы модулей подушек безопасности водителя и переднего пассажира.
• В целях безопасности, при проверке заднего жгута проводов системы подушек безопас-
ности отсоедините разъем модуля боковой подушки безопасности, разъем модуля подушки-
шторки безопасности и разъем преднатяжителя ремня безопасности.

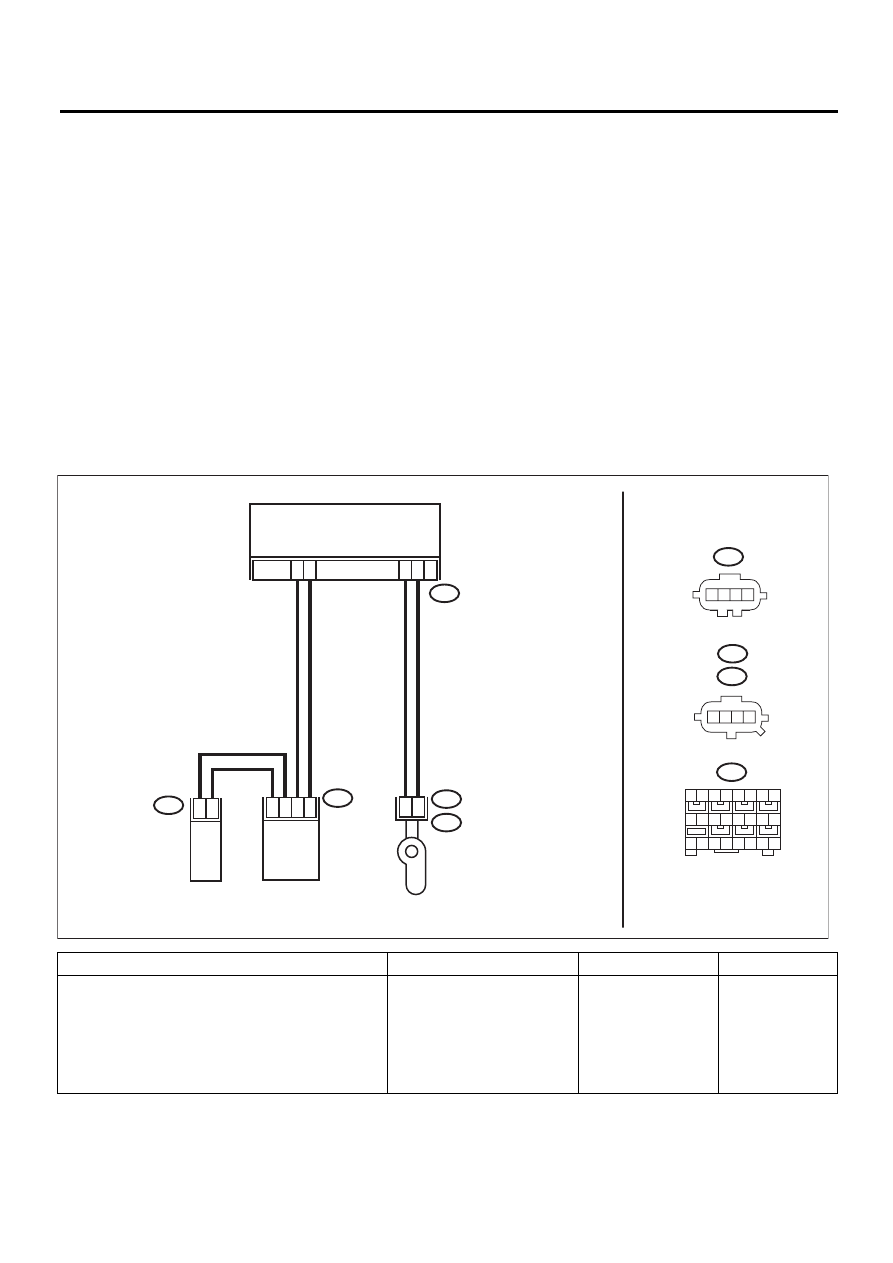

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА НАДЕЖНОСТИ КОНТАКТОВ В
РАЗЪЕМАХ.
Проверьте надежность контактов в разъемах
между блоком управления системой подушек
безопасности, модулем левой боковой подуш-
ки безопасности и датчиком левой боковой
подушки безопасности.

Выявлен ли плохой контакт? Замените как за-

дний жгут проводов
системы подушек
безопасности, так и
жгут проводов кузо-
ва.

Переходите к ша-
гу 2.

AB17

AB19

AB20

3

2

2

1

AB23

24

23

3

4

1

2

AB17

AB23

AB-01877

3

4

AB32

AB32

18 19 20 21 22 23 24

1 2 3

5 6 7 8

10

9

4

11 12 13 14

16

17

15

AB19

1 2 3 4

1 2 3 4

ЛЕВЫЙ ДАТЧИК

ПОДУШКИ-ШТОРКИ
(В ЗАДНЕЙ СТОЙКЕ)

ЛЕВЫЙ ДАТЧИК

БОКОВОЙ ПОДУШКИ

БЕЗОПАСНОСТИ

(В ЦЕНТРАЛЬНОЙ

СТОЙКЕ)

МОДУЛЬ ЛЕВОЙ

БОКОВОЙ

ПОДУШКИ БЕЗОПАСНОСТИ

БЛОК УПРАВЛЕНИЯ  СИСТЕМЫ

ПОДУШЕК БЕЗОПАСНОСТИ

AB(diag)-71

Таблица диагностики с кодами неисправностей

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

2

ПРОВЕРКА МОДУЛЯ БОКОВОЙ ПОДУШКИ
БЕЗОПАСНОСТИ.
1) Переведите выключатель зажигания в по-
ложение OFF, отсоедините провод массы от
аккумулятора и выждите не менее 20 секунд.
2) Отсоедините разъемы (AB20) и (AB19) и
подсоедините разъем (1F) диагностического
жгута проводов F к разъему (AB19).
3) Подсоедините резистор модуля подушки
безопасности к разъему (3F) диагностическо-
го жгута проводов F.
4) Подсоедините клемму массы к аккумуля-
тору и переведите выключатель зажигания в
положение ON.

Предупреждающая лампа
системы подушек безопас-
ности горит в течение 6 се-
кунд, а затем гаснет?

Замените модуль ле-
вой боковой подуш-
ки безопасности.
<См. SE-9, Переднее
сиденье>

Переходите к ша-
гу 3.

3

ПРОВЕРКА ЗАДНЕГО ЖГУТА ПРОВОДОВ
СИСТЕМЫ ПОДУШЕК БЕЗОПАСНОСТИ
(ЖГУТ ПРОВОДОВ МОДУЛЯ ЛЕВОЙ БОКО-
ВОЙ ПОДУШКИ БЕЗОПАСНОСТИ).
1) Переведите выключатель зажигания в по-
ложение OFF, отсоедините провод массы от
аккумулятора и выждите не менее 20 секунд.
2) Отсоедините разъем (AB21) от преднатя-
жителя левого ремня безопасности.
3) Отсоедините разъем (AB31) от модуля ле-
вой подушки-шторки безопасности.
4) Отсоедините резистор модуля подушки
безопасности от диагностического жгута про-
водов.
5) Отсоедините разъемы (AB6), (AB17) и
(AB18) от блока управления системой поду-
шек безопасности.
6) Подсоедините разъем (1AG) диагности-
ческого жгута проводов AG к разъемам (AB6),
(AB17) и (AB18).
7) Подсоедините клемму массы к аккумуля-
тору и переведите выключатель зажигания в
положение ON.
8) Измерьте напряжение между разъемом
(5AG) диагностического жгута проводов AG и
массой кузова.

Разъемы и клеммы

(5AG) № 3 (+) — Масса кузова (–):
(5AG) № 1 (+) — Масса кузова (–):

Напряжение менее 1 В?

Переходите к шагу 4. Замените как за-

дний жгут прово-
дов системы по-
душек безопас-
ности, так и жгут
проводов кузова.

4

ПРОВЕРКА БЛОКА УПРАВЛЕНИЯ СИСТЕ-
МОЙ ПОДУШЕК БЕЗОПАСНОСТИ.
1) Подсоедините все разъемы.
2) Произведите очистку памяти.
3) Выполните процедуру проверки.
4) Считайте КДН.

Отображается ли на дисплее
тот же самый КДН?

Замените блок уп-
равления системой
подушек безопас-
ности. <См. AB-23,
Блок управления
системой подушек
безопасности.>

Переходите к ша-
гу 5.

5

ПРОВЕРКА ДРУГИХ КДН НА ДИСПЛЕЕ.

Отображается ли какой-ли-
бо другой КДН?

Проверьте КДН ис-
пользуя “Список ко-
дов диагностики не-
исправностей
(КДН)”. <См.
AB(diag)-41, Список
кодов диагностики
неисправностей
(КДН).>

Завершите про-
ведение диагнос-
тики.

Шаг

Проверка

Да

Нет

AB(diag)-72

Таблица диагностики с кодами неисправностей

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

M: КДН 53 НЕИСПРАВНОСТЬ ДАТЧИКА ПРАВОЙ БОКОВОЙ ПОДУШКИ

БЕЗОПАСНОСТИ

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Датчик правой боковой подушки безопасности неисправен.
Если отображается код 53, значит цепь датчика правой боковой подушки безопасности неисправна.
Замените датчик правой боковой подушки безопасности. <См. AB-24, Датчик боковой подушки бе-
зопасности>

N: КДН 54 НЕИСПРАВНОСТЬ ДАТЧИКА ЛЕВОЙ БОКОВОЙ ПОДУШКИ

БЕЗОПАСНОСТИ

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Датчик левой боковой подушки безопасности неисправен.
Если отображается код 54, значит цепь датчика левой боковой подушки безопасности неисправна.
Замените датчик левой боковой подушки безопасности. <См. AB-24, Датчик боковой подушки безо-
пасности>

O: КДН 55 ВЫХОДНОЙ СИГНАЛ АКТИВАЦИИ ПОДУШКИ-ШТОРКИ

БЕЗОПАСНОСТИ

Этот КДН отображается в тех случаях, когда срабатывает модуль боковой подушки безопасности и
модуль подушки-шторки безопасности.
Если этот КДН отображается, то очистка памяти невозможна. Замените следующие узлы и детали.
• Блок управления системой подушек безопасности <См. AB-23, Блок управления системой поду-
шек безопасности.>
• Переднее сиденье с модулем боковой подушки безопасности (на стороне срабатывания) <См. SE-
9, Переднее сиденье.>
• Датчик боковой подушки безопасности (на стороне срабатывания) <См. AB-24, Датчик боковой
подушки безопасности.>
• Модуль подушки-шторки безопасности (на стороне срабатывания) <См. AB-20, Модуль подушки-
шторки безопасности.>
• Датчик подушки-шторки безопасности (на стороне срабатывания) <См. AB-25, Датчик подушки-
шторки безопасности.>

P: КДН 58 НЕИСПРАВНОСТЬ ДАТЧИКА ПРАВОЙ ПОДУШКИ-ШТОРКИ

БЕЗОПАСНОСТИ

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Датчик правой подушки-шторки безопасности неисправен.
Если отображается код 58, значит цепь датчика правой подушки-шторки безопасности неисправна.
Замените датчик правой подушки-шторки безопасности. <См. AB-25, Датчик подушки-шторки безо-
пасности.>

Q: КДН 59 НЕИСПРАВНОСТЬ ДАТЧИКА ЛЕВОЙ ПОДУШКИ-ШТОРКИ

БЕЗОПАСНОСТИ

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Датчик левой подушки-шторки безопасности неисправен.
Если отображается код 59, значит цепь датчика левой подушки-шторки безопасности неисправна.
Замените датчик левой подушки-шторки безопасности. <См. AB-25, Датчик подушки-шторки безо-
пасности.>

AB(diag)-73

Таблица диагностики с кодами неисправностей

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

R: КДН 61 НЕИСПРАВНОСТЬ ПРЕДНАТЯЖИТЕЛЯ ПРАВОГО РЕМНЯ

БЕЗОПАСНОСТИ

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
• Разрыв, короткое замыкание или замыкание на массу цепи преднатяжителя правого ремня безо-
пасности.
• Неисправность блока управления системой подушек безопасности.
• Преднатяжитель ремня безопасности неисправен.
• Жгут проводов преднатяжителя ремня безопасности неисправен.

ОСТОРОЖНО:
• Перед проведением работ по диагностике системы подушек безопасности, убедитесь в том,
что выключатель зажигания находится в положении OFF, отсоедините клемму провода мас-
сы от аккумулятора и выждите не менее 20 секунд.
• Во время замены модуля подушки безопасности, преднатяжителя ремня безопасности, по-
воротного разъема рулевой колонки, блока управления и датчика вновь подсоедините каж-
дую деталь и убедитесь, что предупреждающая лампа системы подушек безопасности рабо-
тает нормально.
• В целях безопасности, при проверке основного жгута проводов системы подушек безопас-
ности отсоедините разъемы модулей подушек безопасности водителя и переднего пассажира.
• В целях безопасности, при проверке заднего жгута проводов системы подушек безопас-
ности отсоедините разъем модуля боковой подушки безопасности, разъем модуля подушки-
шторки безопасности и разъем преднатяжителя ремня безопасности.

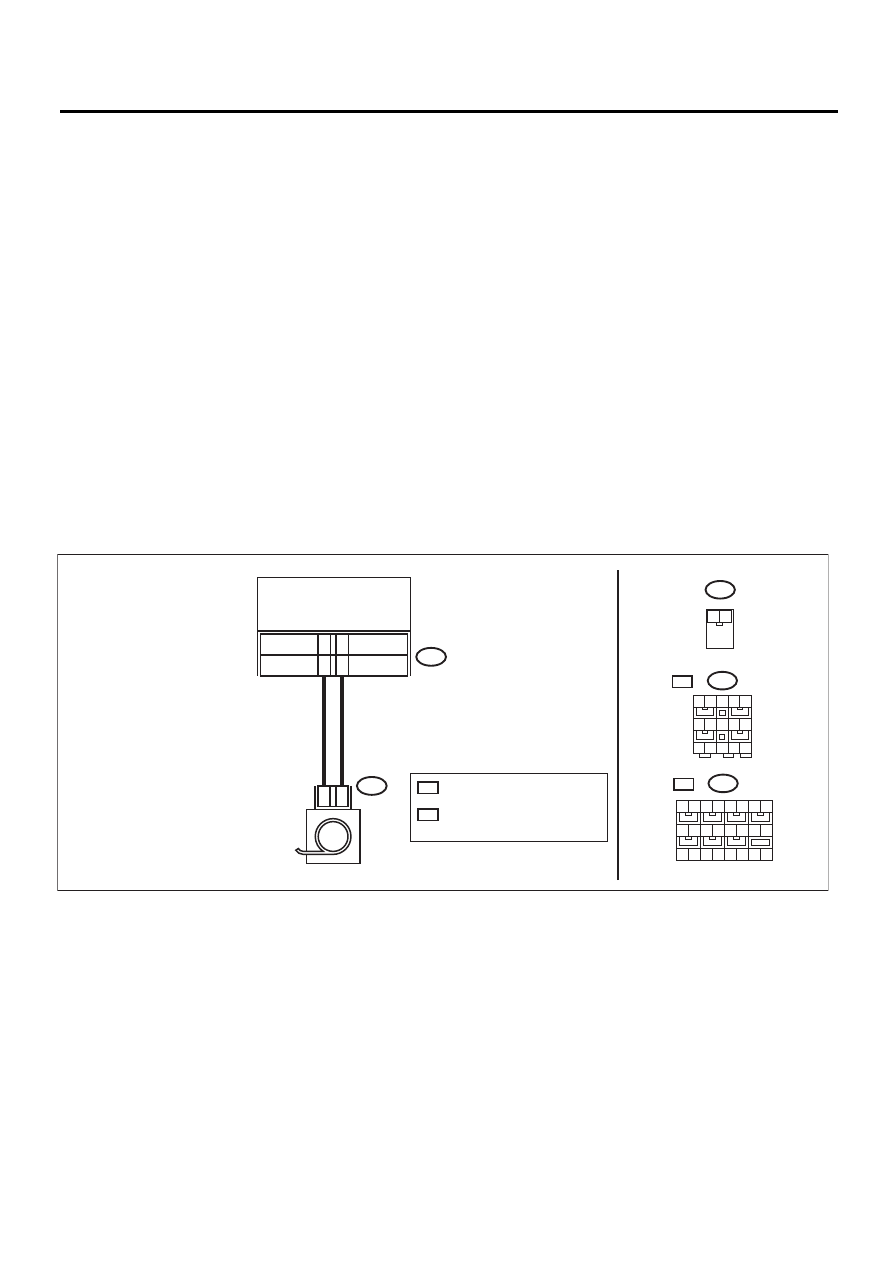

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

2

1

AB18

AB26

3

4

БЛОК УПРАВЛЕНИЯ
СИСТЕМЫ ПОДУШЕК
БЕЗОПАСНОСТИ

ПРАВЫЙ ПРЕДНАТЯЖИТЕЛЬ

AB26

1 2

AB18

AB-01800

18 19 20 21 22 23 24

1 2 3

5 6 7 8

9

4

11 12 13 14

16

17

15

4

5

WS

OS :  МОДЕЛЬ БЕЗ БОКОВЫХ

 ПОДУШЕК БЕЗОПАСНОСТИ

:  МОДЕЛЬ С БОКОВЫМИ

 ПОДУШКАМИ БЕЗОПАСНОСТИ

WS

OS

WS

:

OS

AB18

:

1 2 3

5

6 7 8 9

4

11 12 13 14 15

10

10
