Subaru Legacy (2008 год). Руководство - часть 976

AB(diag)-66

Таблица диагностики с кодами неисправностей

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

ПРОВЕРКА НАДЕЖНОСТИ КОНТАКТОВ В РАЗЪ-
ЕМАХ.
Проверьте надежность контактов в разъемах меж-
ду блоком управления системой подушек безопас-
ности, модулем левой боковой подушки безопас-
ности и датчиком левой боковой подушки безопас-
ности.

Выявлен ли плохой кон-
такт?

Замените как за-
дний жгут прово-
дов системы поду-
шек безопасности,
так и жгут прово-
дов кузова.

Переходите к ша-
гу 2.

ПРОВЕРКА МОДУЛЯ БОКОВОЙ ПОДУШКИ БЕ-
ЗОПАСНОСТИ.
1) Переведите выключатель зажигания в положе-
ние OFF, отсоедините провод массы от аккумуля-
тора и выждите не менее 20 секунд.
2) Отсоедините разъемы (AB20) и (AB19) и подсо-
едините разъем (1F) диагностического жгута про-
водов F к разъему (AB19).
3) Подсоедините резистор модуля подушки безо-
пасности к разъему (3F) диагностического жгута
проводов F.
4) Подсоедините клемму массы к аккумулятору и
переведите выключатель зажигания в положение
ON.

Предупреждающая лам-
па системы подушек бе-
зопасности горит в тече-
ние 6 секунд, а затем
гаснет?

Замените как пере-
днее сиденье, так и
модуль боковой по-
душки безопаснос-
ти (левый). <См.
SE-9, Переднее си-
денье>

Переходите к ша-
гу 3.

ПРОВЕРКА ЗАДНЕГО ЖГУТА ПРОВОДОВ СИС-
ТЕМЫ ПОДУШЕК БЕЗОПАСНОСТИ
(ЖГУТ ПРОВОДОВ МОДУЛЯ ЛЕВОЙ БОКОВОЙ
ПОДУШКИ БЕЗОПАСНОСТИ).
1) Переведите выключатель зажигания в положе-
ние OFF, отсоедините провод массы от аккумуля-
тора и выждите не менее 20 секунд.
2) Отсоедините разъем (AB21) от преднатяжителя
левого ремня безопасности.
3) Отсоедините разъем (AB31) от модуля левой по-
душки-шторки безопасности.
4) Отсоедините резистор модуля подушки безо-
пасности от диагностического жгута проводов.
5) Отсоедините разъемы (AB6), (AB17) и (AB18) от
блока управления системой подушек безопасности.
6) Подсоедините разъем (1AG) диагностического
жгута проводов AG к разъемам (AB6), (AB17) и
(AB18).
7) Измерьте сопротивление между разъемом
(5AG) диагностического жгута проводов AG и разъ-
емом (3F) диагностического жгута проводов F.

Разъемы и клеммы

(5AG) № 1 — (3F) № 3:
(5AG) № 3 — (3F) № 4:

Сопротивление состав-
ляет менее 10 Ом?

Переходите к шагу
4.

Замените как за-
дний жгут прово-
дов системы по-
душек безопас-
ности, так и жгут
проводов кузова.

ПРОВЕРКА ЗАДНЕГО ЖГУТА ПРОВОДОВ СИС-
ТЕМЫ ПОДУШЕК БЕЗОПАСНОСТИ
(ЖГУТ ПРОВОДОВ МОДУЛЯ ЛЕВОЙ БОКОВОЙ
ПОДУШКИ БЕЗОПАСНОСТИ).
Измерьте сопротивление между клеммами разъ-
ема (5AG) диагностического жгута проводов AG.

Разъемы и клеммы

(5AG) № 1 — (5AG) № 3:

Сопротивление состав-
ляет 1 МОм или более?

Переходите к шагу
5.

Замените как за-
дний жгут прово-
дов системы по-
душек безопас-
ности, так и жгут
проводов кузова.

AB(diag)-67

Таблица диагностики с кодами неисправностей

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

ПРОВЕРКА ЗАДНЕГО ЖГУТА ПРОВОДОВ СИС-
ТЕМЫ ПОДУШЕК БЕЗОПАСНОСТИ
(ЖГУТ ПРОВОДОВ МОДУЛЯ ЛЕВОЙ БОКОВОЙ
ПОДУШКИ БЕЗОПАСНОСТИ).
Измерьте сопротивление между разъемом (5AG)
диагностического жгута проводов AG и массой ку-
зова.

Разъемы и клеммы

(5AG) № 1 — Масса кузова:
(5AG) № 3 — Масса кузова:

Сопротивление состав-
ляет 1 МОм или более?

Переходите к шагу
6.

Замените как за-
дний жгут прово-
дов системы по-
душек безопас-
ности, так и жгут
проводов кузова.

ПРОВЕРКА БЛОКА УПРАВЛЕНИЯ СИСТЕМОЙ
ПОДУШЕК БЕЗОПАСНОСТИ.
1) Подсоедините все разъемы.
2) Произведите очистку памяти.
3) Выполните процедуру проверки.
4) Считайте КДН.

Отображается ли на
дисплее тот же самый
КДН?

Замените блок уп-
равления системой
подушек безопас-
ности. <См. AB-23,
Блок управления
системой подушек
безопасности.>

Переходите к ша-
гу 7.

ПРОВЕРКА ДРУГИХ КДН НА ДИСПЛЕЕ.

Отображается ли какой-
либо другой КДН?

Проверьте КДН ис-
пользуя “Список
кодов диагностики
неисправностей
(КДН)”. <См.
AB(diag)-41, Список
кодов диагностики
неисправностей
(КДН).>

Завершите про-
ведение диагнос-
тики.

Шаг

Проверка

Да

Нет

AB(diag)-68

Таблица диагностики с кодами неисправностей

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

K: КДН 45 НЕИСПРАВНОСТЬ ПРАВОЙ БОКОВОЙ ПОДУШКИ

БЕЗОПАСНОСТИ

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
• Замыкание на силовой провод в жгуте проводов правой боковой подушки безопасности.
• Неисправность блока управления системой подушек безопасности.

ОСТОРОЖНО:
• Перед проведением работ по диагностике системы подушек безопасности, убедитесь в том,
что выключатель зажигания находится в положении OFF, отсоедините клемму провода мас-
сы от аккумулятора и выждите не менее 20 секунд.
• Во время замены модуля подушки безопасности, преднатяжителя ремня безопасности, по-
воротного разъема рулевой колонки, блока управления и датчика вновь подсоедините каж-
дую деталь и убедитесь, что предупреждающая лампа системы подушек безопасности рабо-
тает нормально.
• В целях безопасности, при проверке основного жгута проводов системы подушек безопас-
ности отсоедините разъемы модулей подушек безопасности водителя и переднего пассажира.
• В целях безопасности, при проверке заднего жгута проводов системы подушек безопас-
ности отсоедините разъем модуля боковой подушки безопасности, разъем модуля подушки-
шторки безопасности и разъем преднатяжителя ремня безопасности.

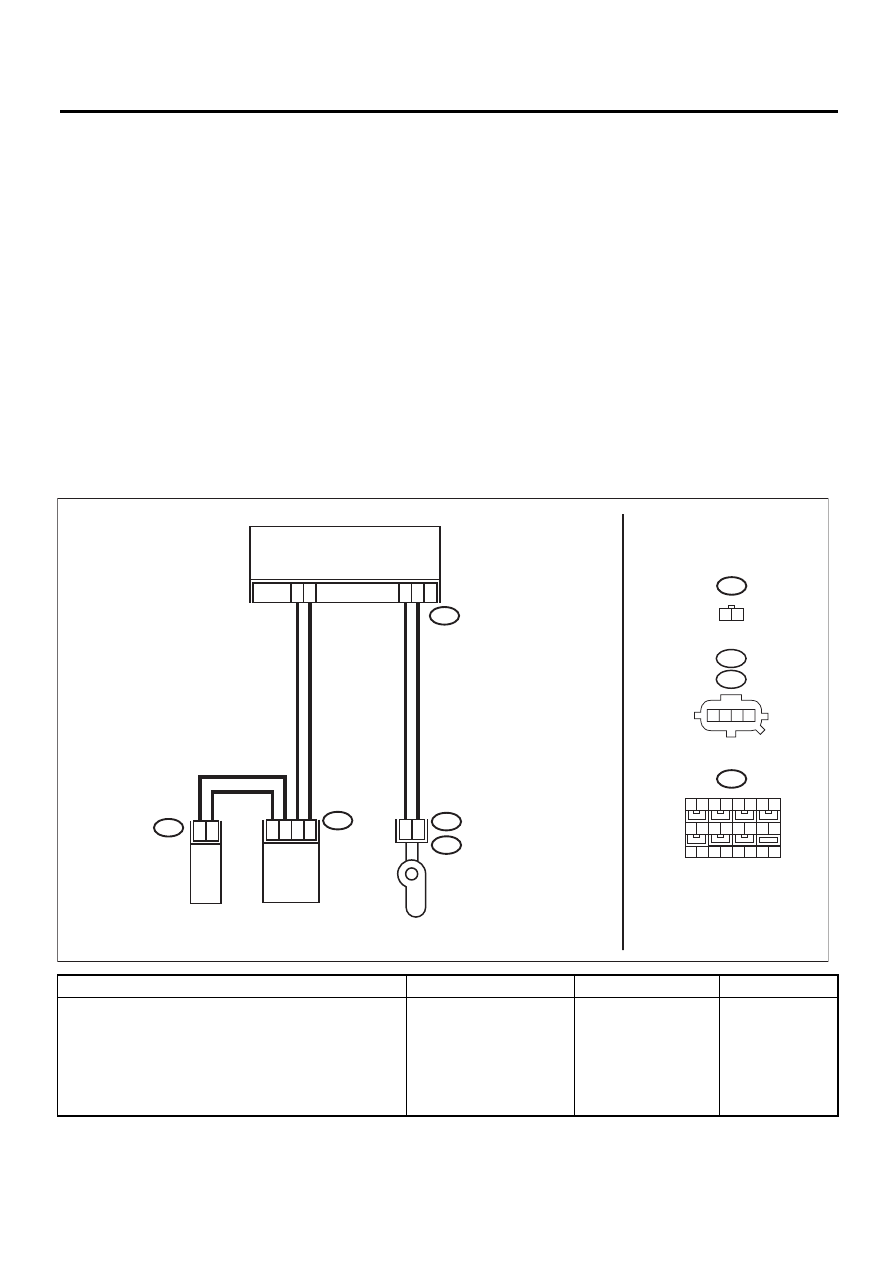

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

Шаг

Проверка

Да

Нет

ПРОВЕРКА НАДЕЖНОСТИ КОНТАКТОВ В
РАЗЪЕМАХ.
Проверьте надежность контактов в разъемах
между блоком управления системой подушек
безопасности, модулем правой боковой подуш-
ки безопасности и датчиком правой боковой по-
душки безопасности.

Выявлен ли плохой кон-
такт?

Замените как задний
жгут проводов систе-
мы подушек безопас-
ности, так и жгут про-
водов кузова.

Переходите к ша-
гу 2.

AB18

AB24

AB25

AB28

БЛОК УПРАВЛЕНИЯ СИСТЕМЫ

ПОДУШЕК БЕЗОПАСНОСТИ

МОДУЛЬ ПРАВОЙ

БОКОВОЙ

ПОДУШКИ БЕЗОПАСНОСТИ

ПРАВЫЙ ДАТЧИК

БОКОВОЙ ПОДУШКИ

БЕЗОПАСНОСТИ

(В ЦЕНТРАЛЬНОЙ

СТОЙКЕ)

AB18

AB24

1 2

AB-01876

ПРАВЫЙ ДАТЧИК

ПОДУШКИ-ШТОРКИ
(В ЗАДНЕЙ СТОЙКЕ)

AB34

18 19 20 21 22 23 24

1 2 3

5 6 7 8

11 12 13 14

AB28

AB34

1 2 3 4

AB(diag)-69

Таблица диагностики с кодами неисправностей

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

ПРОВЕРКА МОДУЛЯ БОКОВОЙ ПОДУШКИ
БЕЗОПАСНОСТИ.
1) Переведите выключатель зажигания в поло-
жение OFF, отсоедините провод массы от акку-
мулятора и сделайте паузу не менее 20 секунд.
2) Отсоедините разъемы (AB25) и (AB24) и под-
соедините разъем (1F) диагностического жгута
проводов F к разъему (AB24).
3) Подсоедините резистор модуля подушки бе-
зопасности к разъему (3F) диагностического
жгута проводов F.
4) Подсоедините клемму массы к аккумулятору
и переведите выключатель зажигания в поло-
жение ON.

Предупреждающая лам-
па системы подушек бе-
зопасности горит в тече-
ние 6 секунд, а затем гас-
нет?

Замените как пере-
днее сиденье, так и
модуль боковой по-
душки безопасности
(правый). <См. SE-9,
Переднее сиденье>

Переходите к ша-
гу 3.

ПРОВЕРКА ЗАДНЕГО ЖГУТА ПРОВОДОВ
СИСТЕМЫ ПОДУШЕК БЕЗОПАСНОСТИ
(ЖГУТ ПРОВОДОВ МОДУЛЯ ПРАВОЙ БОКО-
ВОЙ ПОДУШКИ БЕЗОПАСНОСТИ).
1) Переведите выключатель зажигания в поло-
жение OFF, отсоедините провод массы от акку-
мулятора и выждите не менее 20 секунд.
2) Отсоедините разъем (AB26) от преднатяжи-
теля правого ремня безопасности.
3) Отсоедините разъем (AB33) от модуля пра-
вой подушки-шторки безопасности.
4) Отсоедините разъем (AB30) от преднатяжи-
теля поясной лямки ремня безопасности.
5) Отсоедините резистор модуля подушки безо-
пасности от диагностического жгута проводов.
6) Отсоедините разъемы (AB6), (AB17) и (AB18)
от блока управления системой подушек безо-
пасности.
7) Подсоедините разъем (1AG) диагностическо-
го жгута проводов AG к разъемам (AB6), (AB17) и
(AB18).
8) Подсоедините клемму массы к аккумулятору
и переведите выключатель зажигания в поло-
жение ON.
9) Измерьте напряжение между разъемом
(5AG) диагностического жгута проводов AG и
массой кузова.

Разъемы и клеммы

(5AG) № 5 (+) — Масса кузова (–):
(5AG) № 7 (+) — Масса кузова (–):

Напряжение менее 1 В?

Переходите к шагу 4. Замените как за-

дний жгут прово-
дов системы по-
душек безопас-
ности, так и жгут
проводов кузова.

Отображается ли на дис-
плее тот же самый КДН?

Замените блок управ-
ления системой поду-
шек безопасности.
<См. AB-23, Блок уп-
равления системой по-
душек безопасности.>

Переходите к ша-
гу 5.

ПРОВЕРКА ДРУГИХ КДН НА ДИСПЛЕЕ.

Отображается ли какой-
либо другой КДН?

Проверьте КДН ис-
пользуя “Список ко-
дов диагностики не-
исправностей (КДН)”.
<См. AB(diag)-41,
Список кодов диа-
гностики неисправ-
ностей (КДН).>

Завершите про-
ведение диагнос-
тики.

Шаг

Проверка

Да

Нет
