Subaru Legacy (2008 год). Руководство - часть 975

AB(diag)-62

Таблица диагностики с кодами неисправностей

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

I:

КДН 41 НЕИСПРАВНОСТЬ ПРАВОЙ БОКОВОЙ ПОДУШКИ БЕЗОПАС-
НОСТИ

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
• Жгут проводов правой боковой подушки безопасности неисправен.
• Модуль правой боковой подушки безопасности неисправен.
• Неисправность блока управления системой подушек безопасности.

ОСТОРОЖНО:
• Перед проведением работ по диагностике системы подушек безопасности, убедитесь в том,
что выключатель зажигания находится в положении OFF, отсоедините клемму провода мас-
сы от аккумулятора и выждите не менее 20 секунд.
• Во время замены модуля подушки безопасности, преднатяжителя ремня безопасности, по-
воротного разъема рулевой колонки, блока управления и датчика вновь подсоедините каж-
дую деталь и убедитесь, что предупреждающая лампа системы подушек безопасности рабо-
тает нормально.
• В целях безопасности, при проверке основного жгута проводов системы подушек безопас-
ности отсоедините разъемы модулей подушек безопасности водителя и переднего пассажира.
• В целях безопасности, при проверке заднего жгута проводов системы подушек безопас-
ности отсоедините разъем модуля боковой подушки безопасности, разъем модуля подушки-
шторки безопасности и разъем преднатяжителя ремня безопасности.

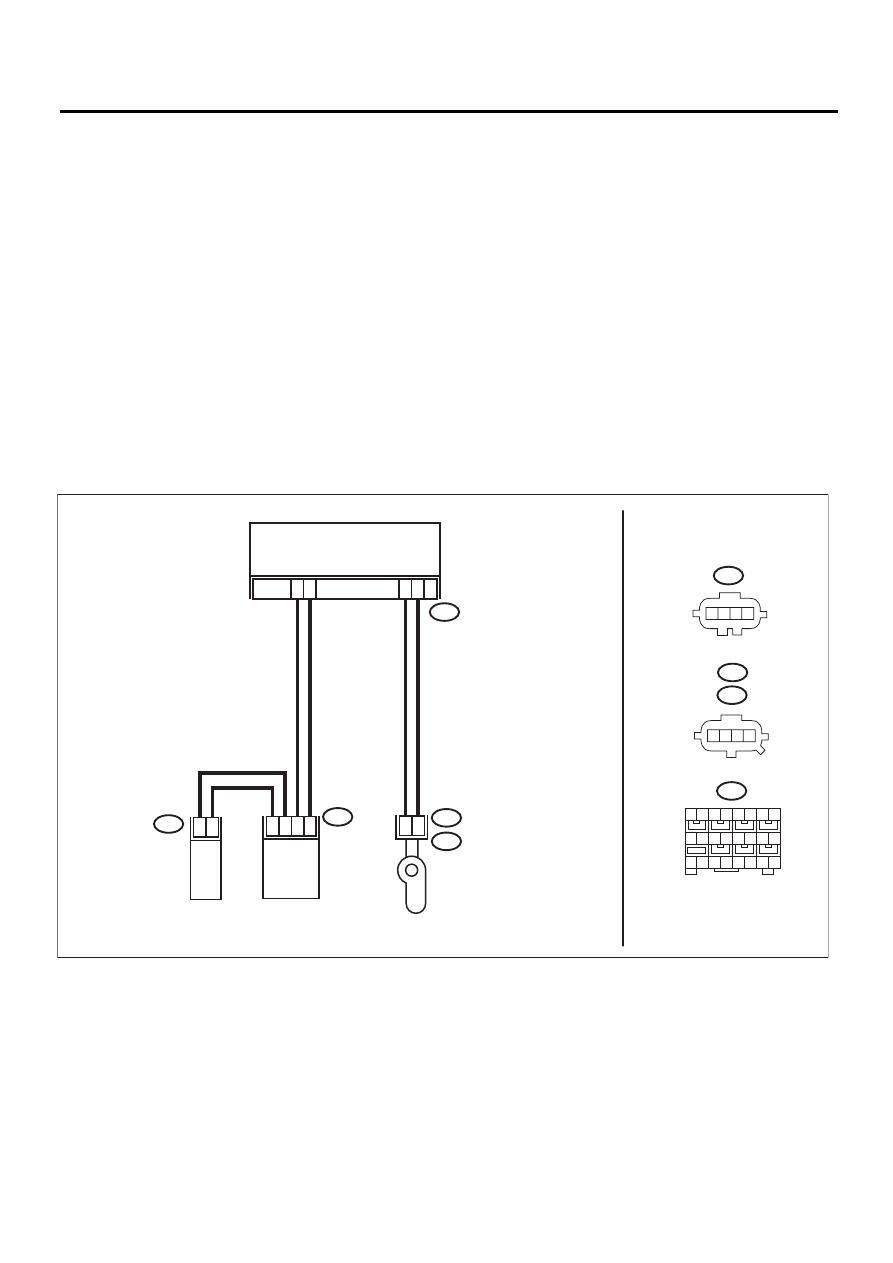

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

AB18

AB24

AB25

1

2

7

8

AB28

17

1

8

3

4

1

2

БЛОК УПРАВЛЕНИЯ  СИСТЕМЫ

ПОДУШЕК БЕЗОПАСНОСТИ

МОДУЛЬ ПРАВОЙ

БОКОВОЙ

ПОДУШКИ БЕЗОПАСНОСТИ

ПРАВЫЙ ДАТЧИК

БОКОВОЙ ПОДУШКИ

БЕЗОПАСНОСТИ

(В ЦЕНТРАЛЬНОЙ

СТОЙКЕ)

AB18

AB24

1 2

AB-01876

3

4

ПРАВЫЙ ДАТЧИК

ПОДУШКИ-ШТОРКИ
(В ЗАДНЕЙ СТОЙКЕ)

AB34

18 19 20 21 22 23 24

1 2 3

5 6 7 8

10

9

4

11 12 13 14

16

17

15

AB28

AB34

1 2 3 4

AB(diag)-63

Таблица диагностики с кодами неисправностей

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА НАДЕЖНОСТИ КОНТАКТОВ В
РАЗЪЕМАХ.
Проверьте надежность контактов в разъемах
между блоком управления системой подушек бе-
зопасности, модулем правой боковой подушки бе-
зопасности и датчиком правой боковой подушки
безопасности.

Выявлен ли плохой кон-
такт?

Замените как за-
дний жгут прово-
дов системы поду-
шек безопаснос-
ти, так и жгут
проводов кузова.

Переходите к ша-
гу 2.

2

ПРОВЕРКА МОДУЛЯ БОКОВОЙ ПОДУШКИ БЕ-
ЗОПАСНОСТИ.
1) Переведите выключатель зажигания в поло-
жение OFF, отсоедините провод массы от аккуму-
лятора и сделайте паузу не менее 20 секунд.
2) Отсоедините разъемы (AB25) и (AB24) и подсо-
едините разъем (1F) диагностического жгута про-
водов F к разъему (AB24).
3) Подсоедините резистор модуля подушки безо-
пасности к разъему (3F) диагностического жгута
проводов F.
4) Подсоедините клемму массы к аккумулятору и
переведите выключатель зажигания в положение
ON.

Предупреждающая лампа
системы подушек безопас-
ности горит в течение 6 се-
кунд, а затем гаснет?

Замените как пе-
реднее сиденье,
так и модуль боко-
вой подушки безо-
пасности (пра-
вый). <См. SE-9,
Переднее сиде-
нье>

Переходите к ша-
гу 3.

3

ПРОВЕРКА ЗАДНЕГО ЖГУТА ПРОВОДОВ СИС-
ТЕМЫ ПОДУШЕК БЕЗОПАСНОСТИ
(ЖГУТ ПРОВОДОВ МОДУЛЯ ПРАВОЙ БОКО-
ВОЙ ПОДУШКИ БЕЗОПАСНОСТИ).
1) Переведите выключатель зажигания в поло-
жение OFF, отсоедините провод массы от аккуму-
лятора и выждите не менее 20 секунд.
2) Отсоедините разъем (AB26) от преднатяжите-
ля правого ремня безопасности.
3) Отсоедините разъем (AB33) от модуля правой
подушки-шторки безопасности.
4) Отсоедините разъем (AB30) от преднатяжите-
ля поясной лямки ремня безопасности.
5) Отсоедините резистор модуля подушки безо-
пасности от диагностического жгута проводов F.
6) Отсоедините разъемы (AB6), (AB17) и (AB18)
от блока управления системой подушек безопас-
ности.
7) Подсоедините разъем (1AG) диагностического
жгута проводов AG к разъемам (AB6), (AB17) и
(AB18).
8) Измерьте сопротивление между разъемом
(5AG) диагностического жгута проводов AG и разъ-
емом (3F) диагностического жгута проводов F.

Разъемы и клеммы

(5AG) № 5 — (3F) № 4:
(5AG) № 7 — (3F) № 3:

Сопротивление составляет
менее 10 Ом?

Переходите к ша-
гу 4.

Замените как за-
дний жгут прово-
дов системы по-
душек безопас-
ности, так и жгут
проводов кузова.

4

ПРОВЕРКА ЗАДНЕГО ЖГУТА ПРОВОДОВ СИС-
ТЕМЫ ПОДУШЕК БЕЗОПАСНОСТИ
(ЖГУТ ПРОВОДОВ МОДУЛЯ ПРАВОЙ БОКО-
ВОЙ ПОДУШКИ БЕЗОПАСНОСТИ).
Измерьте сопротивление между клеммами разъ-
ема (5AG) диагностического жгута проводов AG.

Разъемы и клеммы

(5AG) № 5 — (5AG) № 7:

Сопротивление составляет
1 МОм или более?

Переходите к ша-
гу 5.

Замените как за-
дний жгут прово-
дов системы по-
душек безопас-
ности, так и жгут
проводов кузова.

AB(diag)-64

Таблица диагностики с кодами неисправностей

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

5

ПРОВЕРКА ЗАДНЕГО ЖГУТА ПРОВОДОВ СИС-
ТЕМЫ ПОДУШЕК БЕЗОПАСНОСТИ
(ЖГУТ ПРОВОДОВ МОДУЛЯ ПРАВОЙ БОКО-
ВОЙ ПОДУШКИ БЕЗОПАСНОСТИ).
Измерьте сопротивление между разъемом (5AG)
диагностического жгута проводов AG и массой ку-
зова.

Разъемы и клеммы

(5AG) № 5 — Масса кузова:
(5AG) № 7 — Масса кузова:

Сопротивление составляет
1 МОм или более?

Переходите к ша-
гу 6.

Замените как за-
дний жгут прово-
дов системы по-
душек безопас-
ности, так и жгут
проводов кузова.

6

ПРОВЕРКА БЛОКА УПРАВЛЕНИЯ СИСТЕМОЙ
ПОДУШЕК БЕЗОПАСНОСТИ.
1) Подсоедините все разъемы.
2) Произведите очистку памяти.
3) Выполните процедуру проверки.
4) Считайте КДН.

Отображается ли на дисп-
лее тот же самый КДН?

Замените блок уп-
равления систе-
мой подушек бе-
зопасности. <См.
AB-23, Блок уп-
равления систе-
мой подушек бе-
зопасности.>

Переходите к ша-
гу 7.

7

ПРОВЕРКА ДРУГИХ КДН НА ДИСПЛЕЕ.

Отображается ли какой-ли-
бо другой КДН?

Проверьте КДН ис-
пользуя “Список
кодов диагностики
неисправностей
(КДН)”. <См.
AB(diag)-41, Спи-
сок кодов диагнос-
тики неисправнос-
тей (КДН).>

Завершите про-
ведение диагнос-
тики.

Шаг

Проверка

Да

Нет

AB(diag)-65

Таблица диагностики с кодами неисправностей

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

J: КДН 42 НЕИСПРАВНОСТЬ ЛЕВОЙ БОКОВОЙ ПОДУШКИ БЕЗОПАСНОСТИ

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
• Жгут проводов левой боковой подушки безопасности неисправен.
• Модуль левой боковой подушки безопасности неисправен.
• Неисправность блока управления системой подушек безопасности.

ОСТОРОЖНО:
• Перед проведением работ по диагностике системы подушек безопасности, убедитесь в том,
что выключатель зажигания находится в положении OFF, отсоедините клемму провода мас-
сы от аккумулятора и выждите не менее 20 секунд.
• Во время замены модуля подушки безопасности, преднатяжителя ремня безопасности, по-
воротного разъема рулевой колонки, блока управления и датчика вновь подсоедините каж-
дую деталь и убедитесь, что предупреждающая лампа системы подушек безопасности рабо-
тает нормально.
• В целях безопасности, при проверке основного жгута проводов системы подушек безопас-
ности отсоедините разъемы модулей подушек безопасности водителя и переднего пассажира.
• В целях безопасности, при проверке заднего жгута проводов системы подушек безопас-
ности отсоедините разъем модуля боковой подушки безопасности, разъем модуля подушки-
шторки безопасности и разъем преднатяжителя ремня безопасности.

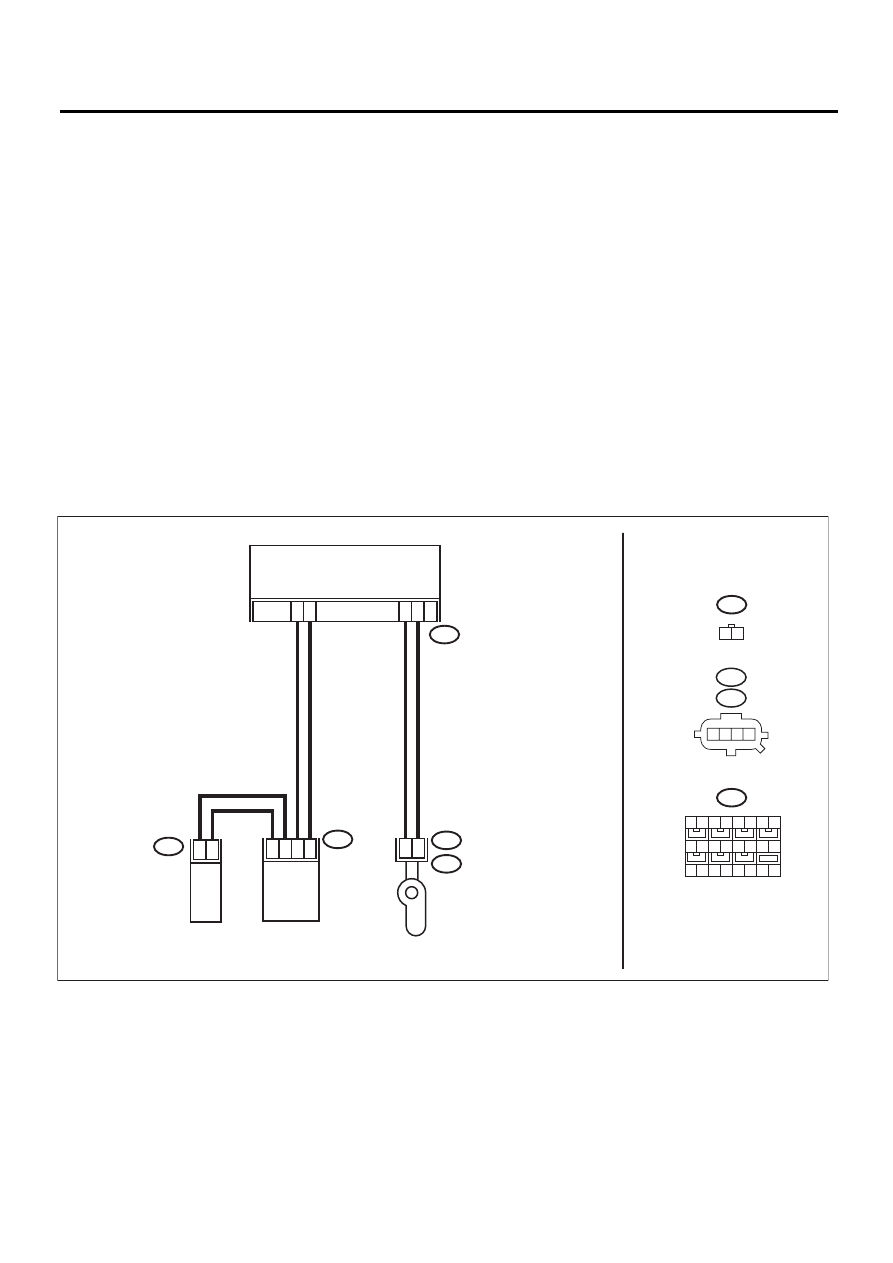

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

AB17

AB19

AB20

3

2

2

1

AB23

24

23

3

4

1

2

AB17

AB23

AB-01877

3

4

AB32

AB32

18 19 20 21 22 23 24

1 2 3

5 6 7 8

10

9

4

11 12 13 14

16

17

15

AB19

1 2 3 4

1 2 3 4

ЛЕВЫЙ ДАТЧИК

ПОДУШКИ-ШТОРКИ
(В ЗАДНЕЙ СТОЙКЕ)

ЛЕВЫЙ ДАТЧИК

БОКОВОЙ ПОДУШКИ

БЕЗОПАСНОСТИ

(В ЦЕНТРАЛЬНОЙ

СТОЙКЕ)

МОДУЛЬ ЛЕВОЙ

БОКОВОЙ

ПОДУШКИ БЕЗОПАСНОСТИ

БЛОК УПРАВЛЕНИЯ  СИСТЕМЫ

ПОДУШЕК БЕЗОПАСНОСТИ
