AB(diag)-58

Таблица диагностики с кодами неисправностей

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

2

ПРОВЕРКА МОДУЛЯ ПОДУШКИ БЕЗОПАС-
НОСТИ ПЕРЕДНЕГО ПАССАЖИРА.
1) Переведите выключатель зажигания в поло-
жение OFF, отсоедините провод массы от акку-
мулятора и выждите не менее 20 секунд.
2) Снимите боковую крышку панели приборов со
стороны переднего пассажира и отсоедините
разъем (AB10) от разъема (AB9).
3) Подсоедините разъем (1P) диагностического
жгута проводов P к разъему (AB9).
4) Подсоедините резистор модуля подушки бе-
зопасности к разъемам (2P) и (3P) диагностичес-
кого жгута проводов P.
5) Подсоедините клемму массы к аккумулятору
и переведите выключатель зажигания в положе-
ние ON.

Предупреждающая лам-
па системы подушек бе-
зопасности горит в тече-
ние 6 секунд, а затем гас-
нет?

Замените модуль по-
душки безопасности
переднего пассажи-
ра. <См. AB-16, Мо-
дуль подушки безо-
пасности переднего
пассажира.>

Переходите к ша-
гу 3.

3

ПРОВЕРКА ОСНОВНОГО ЖГУТА ПРОВОДОВ
СИСТЕМЫ ПОДУШЕК БЕЗОПАСНОСТИ (ЖГУТ
ПРОВОДОВ ПОДУШКИ БЕЗОПАСНОСТИ ПЕ-
РЕДНЕГО ПАССАЖИРА).
1) Переведите выключатель зажигания в поло-
жение OFF, отсоедините провод массы от акку-
мулятора и выждите не менее 20 секунд.
2) Отсоедините резистор модуля подушки безо-
пасности от разъемов (2P) и (3P) диагностическо-
го жгута проводов P.
3) Снимите нижнюю крышку панели приборов и
отсоедините разъем (AB7) от (AB2).
4) Отсоедините разъемы (AB6), (AB17) и (AB18)
от блока управления системой подушек безопас-
ности, и подсоедините разъем (1AG) диагности-
ческого жгута проводов.

ПРИМЕЧАНИЕ:
Для моделей без боковых подушек безопасности
подсоедините диагностический жгут проводов к
разъемам (AB6), (AB17), (AB18) и (1 AG).
5) Подсоедините клемму массы к аккумулятору
и переведите выключатель зажигания в положе-
ние ON. (двигатель выключен).
6) Измерьте напряжение между разъемом (3AG)
диагностического жгута проводов AG и массой
кузова.

Разъемы и клеммы

(3AG) № 9 (+) — Масса кузова (–):
(3AG) № 7 (+) — Масса кузова (–):

Напряжение менее 1 В?

Переходите к шагу 4. Замените как ос-

новной жгут про-
водов системы
подушек безо-
пасности, так и
жгут проводов
кузова.

4

ПРОВЕРКА БЛОКА УПРАВЛЕНИЯ СИСТЕМОЙ
ПОДУШЕК БЕЗОПАСНОСТИ.
1) Подсоедините все разъемы.
2) Произведите очистку памяти.
3) Выполните процедуру проверки.
4) Считайте КДН.

Отображается ли на дис-
плее тот же самый КДН?

Замените блок уп-
равления системой
подушек безопаснос-
ти. <См. AB-23, Блок
управления системой
подушек безопаснос-
ти.>

Переходите к ша-
гу 5.

5

ПРОВЕРКА ДРУГИХ КДН НА ДИСПЛЕЕ.

Отображается ли какой-
либо другой КДН?

Проверьте КДН ис-
пользуя “Список ко-
дов диагностики не-
исправностей (КДН)”.
<См. AB(diag)-41,
Список кодов диа-
гностики неисправ-
ностей (КДН).>

Завершите про-
ведение диагнос-
тики.

Шаг

Проверка

Да

Нет

AB(diag)-59

Таблица диагностики с кодами неисправностей

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

E: КДН 21 НЕИСПРАВНОСТЬ БЛОКА УПРАВЛЕНИЯ СИСТЕМОЙ ПОДУШЕК

БЕЗОПАСНОСТИ

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Неисправность блока управления системой подушек безопасности.

ОСТОРОЖНО:
• Перед проведением работ по диагностике системы подушек безопасности, убедитесь в том,
что выключатель зажигания находится в положении OFF, отсоедините клемму провода мас-
сы от аккумулятора и выждите не менее 20 секунд.
• Во время замены модуля подушки безопасности, преднатяжителя ремня безопасности, по-
воротного разъема рулевой колонки, блока управления и датчика вновь подсоедините каж-
дую деталь и убедитесь, что предупреждающая лампа системы подушек безопасности рабо-
тает нормально.

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА НАЛИЧИЯ КДН 21.
Считайте КДН. <См. AB(diag)-27, СЧИТЫ-
ВАНИЕ КОДОВ ДИАГНОСТИКИ НЕИС-
ПРАВНОСТЕЙ (КДН), ПОРЯДОК РАБОТЫ,
Subaru Select Monitor.>

Отображается ли на дисплее
Subaru Select Monitor КДН
21?

Замените блок
управления сис-
темой подушек
безопасности.
<См. AB-23, Блок
управления сис-
темой подушек
безопасности.>

Выполните про-
цедуру очистки
памяти. <См.
AB(diag)-27, РЕ-
ЖИМ ОЧИСТКИ
ПАМЯТИ, ПОРЯ-
ДОК РАБОТЫ,
Subaru Select
Monitor.>

AB(diag)-60

Таблица диагностики с кодами неисправностей

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

F: КДН 22 ВЫХОДНОЙ СИГНАЛ АКТИВАЦИИ МОДУЛЯ ПЕРЕДНЕЙ

ПОДУШКИ БЕЗОПАСНОСТИ

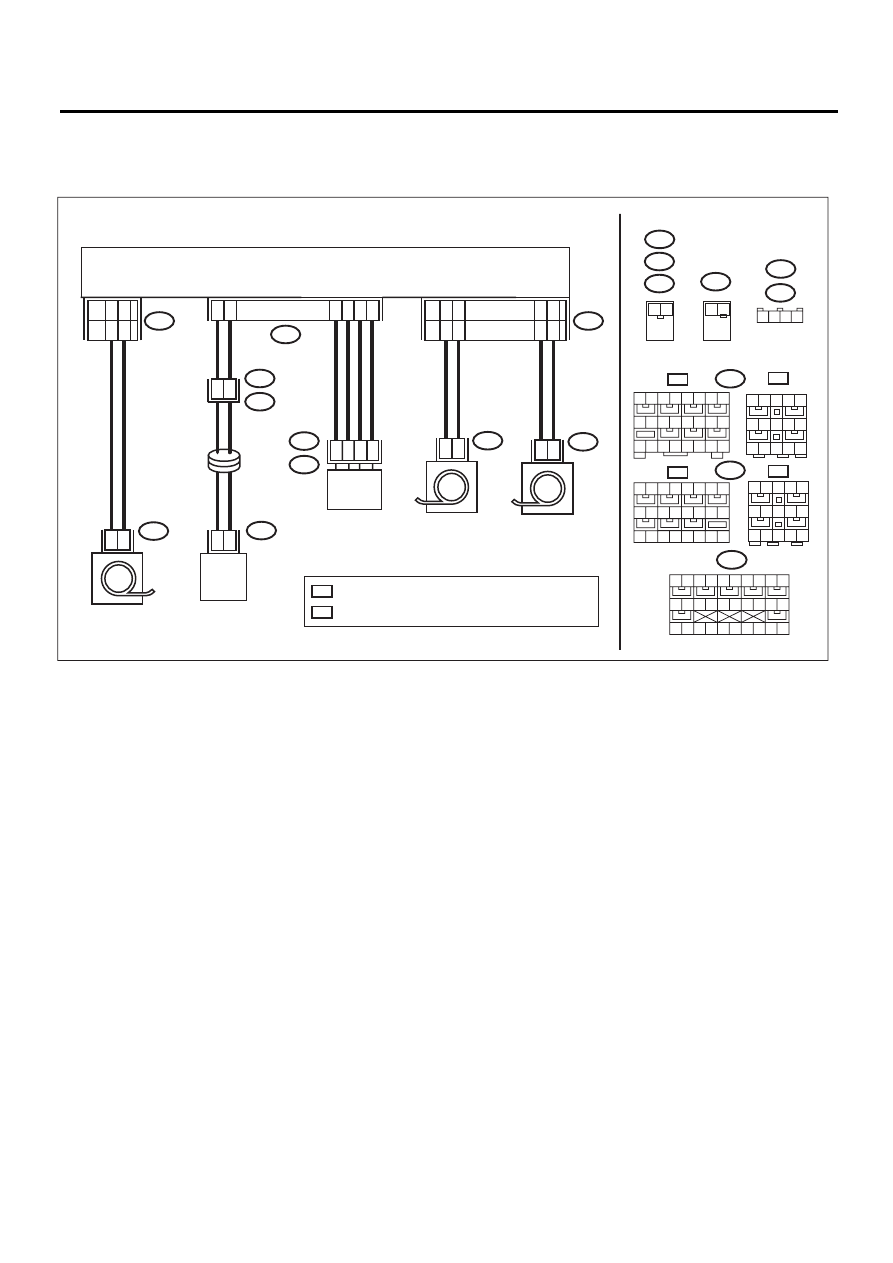

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

Данный КДН отображается, когда срабатывает модуль передней подушки безопасности и соответс-
твующий преднатяжитель.
Если этот КДН отображается, то очистка памяти невозможна. В связи с этим, замените следующие
узлы и детали.
• Блок управления системой подушек безопасности <См. AB-23, Блок управления системой поду-
шек безопасности.>
• Модуль подушки безопасности водителя <См. AB-15, Модуль подушки безопасности водителя.>
• Модуль подушки безопасности переднего пассажира <См. AB-16, Модуль подушки безопасности
переднего пассажира.>
• Дополнительные датчики лобового удара с обеих сторон <См. AB-28, Дополнительный датчик ло-
бового удара.>
• Ремни безопасности передних сидений с преднатяжителями <См. SB-14, Ремень безопасности
переднего сиденья.>
• ПОВОРОТНЫЙ РАЗЪЕМ РУЛЕВОЙ КОЛОНКИ<См. AB-27, Поворотный разъем рулевой колонки.>

AB6

AB6

AB18

AB17

AB26

2

1

AB9

AB10

AB21

1

4

2

1

5

6

3

4

AB2

AB7

AB38

2

1

1

2

3

2

2

1

6

5

3

4

ПОВОРОТНЫЙ
РАЗЪЕМ
РУЛЕВОЙ
КОЛОНКИ

МОДУЛЬ ПОДУШКИ

БЕЗОПАСНОСТИ

ВОДИТЕЛЯ

МОДУЛЬ ПОДУШКИ

БЕЗОПАСНОСТИ

ПАССАЖИРА

ЛЕВЫЙ
ПРЕДНАТЯЖИТЕЛЬ

БЛОК УПРАВЛЕНИЯ  СИСТЕМЫ
ПОДУШЕК БЕЗОПАСНОСТИ

ПРАВЫЙ
ПРЕДНАТЯЖИТЕЛЬ

AB17

AB18

AB38

1 2

AB26

AB21

AB9

AB2

1 2 3 4

AB-01931

18 19 20

21 22 23 24 25 26 27 28

1 2 3

5 6 7 8 9

4

11 12 13 14

16 17

15

29 30

18 19 20 21 22 23 24

1 2 3

5 6 7 8

9

4

11 12 13 14

16

17

15

18 19 20 21 22 23 24

1 2 3

5 6 7 8

9

4

11 12 13 14

16

17

15

5

4

1

2

W

S

O

S

W

S

O

S

WS

OS :  МОДЕЛЬ БЕЗ БОКОВЫХ ПОДУШЕК БЕЗОПАСНОСТИ

:  МОДЕЛЬ С БОКОВЫМИ ПОДУШКАМИ БЕЗОПАСНОСТИ

1 2 3

5

6 7 8 9

4

11 12 13 14 15

1 2 3

5

6 7 8 9

4

11 12 13 14 15

WS

OS

WS

OS

AB30

2

1

2

1

ПРЕДНАТЯЖИТЕЛЬ

ПОЯСНОЙ ЛЯМКИ

ПРАВОГО РЕМНЯ

БЕЗОПАСНОСТИ

1

2

AB30

1 2

10

10

10

10

10

AB(diag)-61

Таблица диагностики с кодами неисправностей

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

G: КДН 33 НЕИСПРАВНОСТЬ ДОПОЛНИТЕЛЬНОГО ДАТЧИКА ЛОБОВОГО

УДАРА (ПРАВОГО)

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Неисправность правого дополнительного датчика лобового удара.
Если отображается КДН 33, значит цепь дополнительного датчика лобового удара (правого) неис-
правна.
Замените дополнительный датчик лобового удара (правый). <См. AB-28, Дополнительный датчик
лобового удара.>

H: КДН 34 НЕИСПРАВНОСТЬ ДОПОЛНИТЕЛЬНОГО ДАТЧИКА ЛОБОВОГО

УДАРА (ЛЕВОГО)

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Неисправность левого дополнительного датчика лобового удара.
Если отображается КДН 34, значит цепь дополнительного датчика лобового удара (левого) неис-
правна.
Замените дополнительный датчик лобового удара (левый). <См. AB-28, Дополнительный датчик ло-
бового удара.>
