AB(diag)-54

Таблица диагностики с кодами неисправностей

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

C: КДН 15 НЕИСПРАВНОСТЬ ПОДУШКИ БЕЗОПАСНОСТИ ВОДИТЕЛЯ

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
• Замыкание на силовой провод цепи основного жгута проводов системы подушек безопасности (со
стороны водителя).
• Замыкание на силовой провод цепи жгута проводов модуля подушки безопасности (водителя).
• Замыкание на силовой провод цепи поворотного разъема рулевой колонки.
• Неисправность модуля подушки безопасности водителя.
• Неисправность блока управления системой подушек безопасности.

ОСТОРОЖНО:
• Перед проведением работ по диагностике системы подушек безопасности, убедитесь в том,
что выключатель зажигания находится в положении OFF, отсоедините клемму провода мас-
сы от аккумулятора и выждите не менее 20 секунд.
• Во время замены модуля подушки безопасности, преднатяжителя ремня безопасности, по-
воротного разъема рулевой колонки, блока управления и датчика вновь подсоедините каж-
дую деталь и убедитесь, что предупреждающая лампа системы подушек безопасности рабо-
тает нормально.
• В целях безопасности, при проверке основного жгута проводов системы подушек безопас-
ности отсоедините разъемы модулей подушек безопасности водителя и переднего пассажира.
• В целях безопасности, при проверке заднего жгута проводов системы подушек безопас-
ности отсоедините разъем модуля боковой подушки безопасности, разъем модуля подушки-
шторки безопасности и разъем преднатяжителя ремня безопасности.

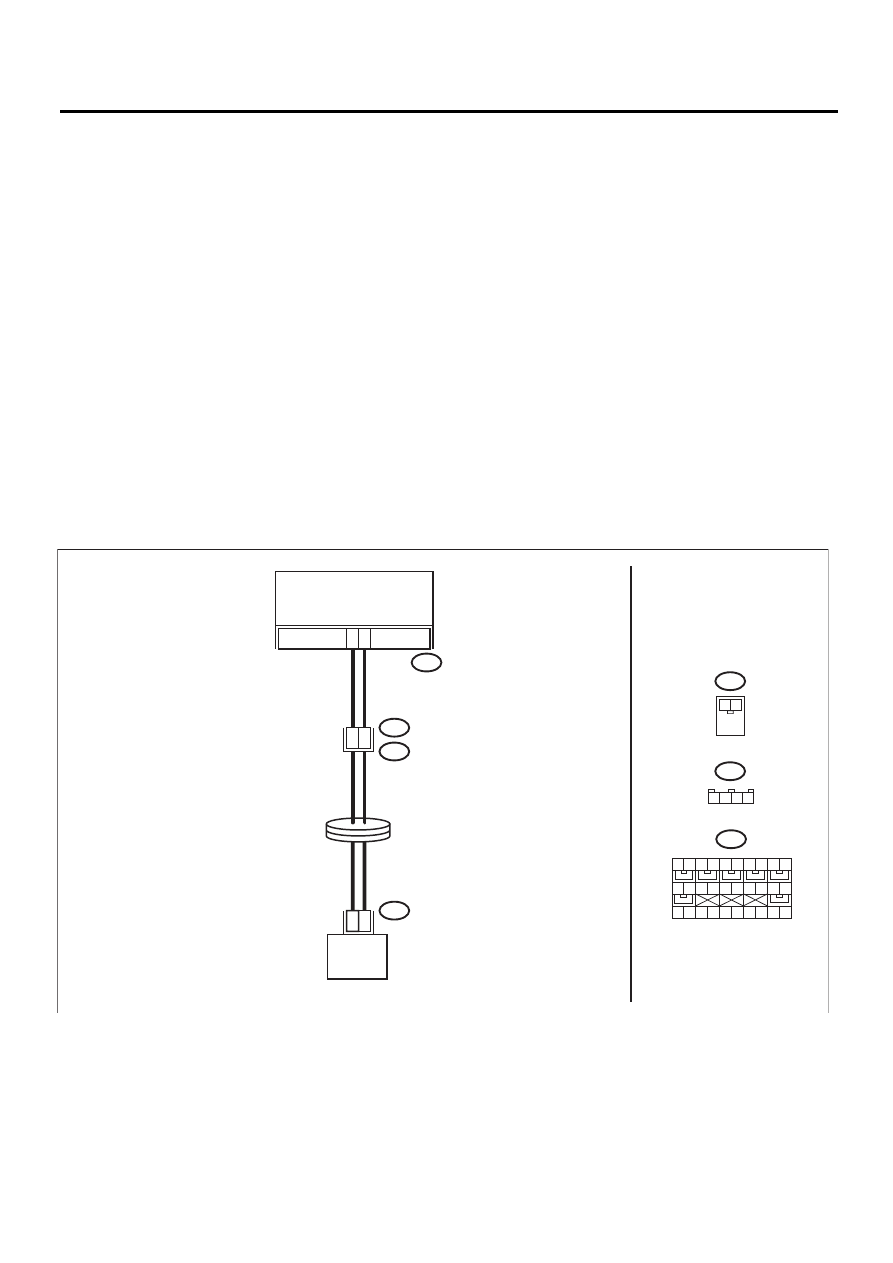

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

5

6

AB6

AB2

AB2

AB7

AB6

AB38

2

1

2

1

AB38

БЛОК УПРАВЛЕНИЯ
СИСТЕМЫ ПОДУШЕК
БЕЗОПАСНОСТИ

ПОВОРОТНЫЙ РАЗЪЕМ
РУЛЕВОЙ КОЛОНКИ

МОДУЛЬ ПОДУШКИ БЕЗОПАСНОСТИ ВОДИТЕЛЯ

18 19 20

21 22 23 24 25 26 27 28

1 2 3

5 6 7 8 9

4

11 12 13 14

16 17

15

29 30

AB-01796

2

1

1 2 3 4

10

AB(diag)-55

Таблица диагностики с кодами неисправностей

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА НАДЕЖНОСТИ КОНТАКТОВ В
РАЗЪЕМАХ.
Проверьте надежность контактов в разъемах
между блоком управления системой подушек бе-
зопасности и модулем подушки безопасности во-
дителя.

Выявлен ли плохой кон-
такт?

Замените жгут прово-
дов системы подушек
безопасности.

Переходите к
шагу 2.

2

ПРОВЕРКА МОДУЛЯ ПОДУШКИ БЕЗОПАСНОС-
ТИ ВОДИТЕЛЯ.
1) Переведите выключатель зажигания в поло-
жение OFF, отсоедините провод массы от аккуму-
лятора и выждите не менее 20 секунд.
2) Снимите модуль подушки безопасности води-
теля.
3) Подсоедините разъем (AB38) к разъему (1N)
диагностического жгута проводов N.
4) Подсоедините резистор модуля подушки безо-
пасности к разъему (2N) диагностического жгута
проводов N.
5) Подсоедините клемму массы к аккумулятору и
переведите выключатель зажигания в положение
ON.

Предупреждающая лам-
па системы подушек бе-
зопасности горит в тече-
ние 6 секунд, а затем
гаснет?

Замените модуль по-
душки безопасности
водителя. <См. AB-15,
Модуль подушки безо-
пасности водителя.>

Переходите к
шагу 3.

3

ПРОВЕРКА ПОВОРОТНОГО РАЗЪЕМА РУЛЕ-
ВОЙ КОЛОНКИ.
1) Переведите выключатель зажигания в поло-
жение OFF, отсоедините провод массы от аккуму-
лятора и выждите не менее 20 секунд.
2) Отсоедините диагностический жгут проводов
N от разъема (AB38).
3) Снимите нижнюю крышку панели приборов и
отсоедините разъем (AB7) от (AB2).
4) Подсоедините разъем (1P) диагностического
жгута проводов P к разъему (AB2).
5) Подсоедините резистор модуля подушки безо-
пасности к разъему (3P) диагностического жгута
проводов Р.
6) Подсоедините клемму массы к аккумулятору и
переведите выключатель зажигания в положение
ON.

Предупреждающая лам-
па системы подушек бе-
зопасности горит в тече-
ние 6 секунд, а затем
гаснет?

Замените поворотный
разъем рулевой колон-
ки. <См. AB-27, Пово-
ротный разъем руле-
вой колонки.>

Переходите к
шагу 4.

AB(diag)-56

Таблица диагностики с кодами неисправностей

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

4

ПРОВЕРКА ОСНОВНОГО ЖГУТА ПРОВОДОВ
СИСТЕМЫ ПОДУШЕК БЕЗОПАСНОСТИ (ЖГУТ
ПРОВОДОВ ПОДУШКИ БЕЗОПАСНОСТИ ВОДИ-
ТЕЛЯ).
1) Переведите выключатель зажигания в поло-
жение OFF, отсоедините провод массы от аккуму-
лятора и выждите не менее 20 секунд.
2) Отсоедините резистор модуля подушки безо-
пасности от разъема (3P) диагностического жгута
проводов Р.
3) Снимите боковую крышку панели приборов со
стороны переднего пассажира и отсоедините
разъемы (AB10) и (AB9).
4) Отсоедините разъемы (AB6), (AB17) и (AB18)
от блока управления системой подушек безопас-
ности, и подсоедините разъем (1AG) диагности-
ческого жгута проводов.

ПРИМЕЧАНИЕ:
Для моделей без боковых подушек безопасности
подсоедините диагностический жгут проводов к
разъемам (AB6), (AB17), (AB18) и (1 AG).
5) Подсоедините клемму массы к аккумулятору и
переведите выключатель зажигания в положение
ON. (двигатель выключен).
6) Измерьте напряжение между разъемом (3AG)
диагностического жгута проводов AG и массой ку-
зова.

Разъемы и клеммы

(3AG) № 3 (+) — Масса кузова (–):
(3AG) № 1 (+) — Масса кузова (–):

Напряжение менее 1 В? Переходите к шагу 5.

Замените как
основной жгут
проводов систе-
мы подушек бе-
зопасности, так
и жгут прово-
дов кузова.

5

ПРОВЕРКА БЛОКА УПРАВЛЕНИЯ СИСТЕМОЙ
ПОДУШЕК БЕЗОПАСНОСТИ.
1) Подсоедините все разъемы.
2) Произведите очистку памяти.
3) Выполните процедуру проверки.
4) Считайте КДН.

Отображается ли на
дисплее тот же самый
КДН?

Замените блок управ-
ления системой поду-
шек безопасности.
<См. AB-23, Блок уп-
равления системой по-
душек безопасности.>

Переходите к
шагу 6.

6

ПРОВЕРКА ДРУГИХ КДН НА ДИСПЛЕЕ.

Отображается ли ка-
кой-либо другой КДН?

Проверьте КДН ис-
пользуя “Список кодов
диагностики неисправ-
ностей (КДН)”. <См.
AB(diag)-41, Список ко-
дов диагностики неис-
правностей (КДН).>

Завершите про-
ведение диа-
гностики.

Шаг

Проверка

Да

Нет

AB(diag)-57

Таблица диагностики с кодами неисправностей

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

D: КДН 16 НЕИСПРАВНОСТЬ ПОДУШКИ БЕЗОПАСНОСТИ ПЕРЕДНЕГО

ПАССАЖИРА

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
• Замыкание на силовой провод цепи основного жгута проводов системы подушек безопасности (со
стороны переднего пассажира).
• Замыкание на силовой провод цепи жгута проводов модуля подушки безопасности (переднего
пассажира).
• Неисправность модуля подушки безопасности переднего пассажира.
• Неисправность блока управления системой подушек безопасности.

ОСТОРОЖНО:
• Перед проведением работ по диагностике системы подушек безопасности, убедитесь в том,
что выключатель зажигания находится в положении OFF, отсоедините клемму провода мас-
сы от аккумулятора и выждите не менее 20 секунд.
• Во время замены модуля подушки безопасности, преднатяжителя ремня безопасности, по-
воротного разъема рулевой колонки, блока управления и датчика вновь подсоедините каж-
дую деталь и убедитесь, что предупреждающая лампа системы подушек безопасности рабо-
тает нормально.
• В целях безопасности, при проверке основного жгута проводов системы подушек безопас-
ности отсоедините разъемы модулей подушек безопасности водителя и переднего пассажира.
• В целях безопасности, при проверке заднего жгута проводов системы подушек безопас-
ности отсоедините разъем модуля боковой подушки безопасности, разъем модуля подушки-
шторки безопасности и разъем преднатяжителя ремня безопасности.

ПРИМЕЧАНИЕ:
Перед началом работ подготовьте два резистора модулей подушек безопасности (98299PA040).
ЭЛЕКТРИЧЕСКАЯ СХЕМА:

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА НАДЕЖНОСТИ КОНТАКТОВ В
РАЗЪЕМАХ.
Проверьте надежность контактов в разъемах
между блоком управления системой подушек бе-
зопасности и модулем подушки безопасности пе-
реднего пассажира.

Выявлен ли плохой кон-
такт?

Замените как жгут
проводов системы
подушек безопаснос-
ти, так и жгут прово-
дов шасси.

Переходите к ша-
гу 2.

AB6

AB9

AB10

3

4

3

4

2

1

1

2

AB6

AB9

1 2 3 4

AB-01762

18 19 20

21 22 23 24 25 26 27 28

1 2 3

    5   6   7   8

10

 9

4

11 12 13 14

16 17

15

29 30

БЛОК УПРАВЛЕНИЯ
СИСТЕМЫ ПОДУШЕК
БЕЗОПАСНОСТИ

МОДУЛЬ ПОДУШКИ БЕЗОПАСНОСТИ ПАССАЖИРА
