AB(diag)-46

Список кодов диагностики неисправностей (КДН)

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

F1
F2
F3
F4

Ошибка связи шины дат-
чика левой боковой по-
душки безопасности

• Разрыв или короткое замыкание в левом жгуте про-
водов между блоком управления системой подушек
безопасности и датчиком боковой подушки безопас-
ности.
• Неисправность датчика левой боковой подушки бе-
зопасности или датчика левой подушки-шторки безо-
пасности.
• Неисправность блока управления системой подушек
безопасности.

<См. AB(diag)-118, КДН F1
ОШИБКА СВЯЗИ ШИНЫ ДАТ-
ЧИКА ЛЕВОЙ БОКОВОЙ ПО-
ДУШКИ БЕЗОПАСНОСТИ,
Таблица диагностики с кодами
неисправностей.>
<См. AB(diag)-118, КДН F2
ОШИБКА СВЯЗИ ШИНЫ ДАТ-
ЧИКА ЛЕВОЙ БОКОВОЙ ПО-
ДУШКИ БЕЗОПАСНОСТИ,
Таблица диагностики с кодами
неисправностей.>
<См. AB(diag)-118, КДН F3
ОШИБКА СВЯЗИ ШИНЫ ДАТ-
ЧИКА ЛЕВОЙ БОКОВОЙ ПО-
ДУШКИ БЕЗОПАСНОСТИ,
Таблица диагностики с кодами
неисправностей.>
<См. AB(diag)-119, КДН F4
ОШИБКА СВЯЗИ ШИНЫ ДАТ-
ЧИКА ЛЕВОЙ БОКОВОЙ ПО-
ДУШКИ БЕЗОПАСНОСТИ,
Таблица диагностики с кодами
неисправностей.>

F5
F6

Ошибка связи шины дат-
чика левой боковой по-
душки безопасности

<См. AB(diag)-122, КДН F5
ОШИБКА СВЯЗИ ШИНЫ ДАТ-
ЧИКА ЛЕВОЙ БОКОВОЙ ПО-
ДУШКИ БЕЗОПАСНОСТИ,
Таблица диагностики с кодами
неисправностей.>
<См. AB(diag)-123, КДН F6
ОШИБКА СВЯЗИ ШИНЫ ДАТ-
ЧИКА ЛЕВОЙ БОКОВОЙ ПО-
ДУШКИ БЕЗОПАСНОСТИ,
Таблица диагностики с кодами
неисправностей.>

F8
F9

Ошибка связи
шины вспомогательного
датчика определения
уровня безопасности

• Разрыв или короткое замыкание в жгуте проводов
между блоком управления системой подушек безопас-
ности и вспомогательным датчиком определения уров-
ня безопасности.
• Неисправность вспомогательного датчика опреде-
ления уровня безопасности.
• Неисправность блока управления системой подушек
безопасности.

<См. AB(diag)-126, КДН F8
ОШИБКА СВЯЗИ ШИНЫ
ВСПОМОГАТЕЛЬНОГО ДАТ-
ЧИКА ОПРЕДЕЛЕНИЯ УРОВ-
НЯ БЕЗОПАСНОСТИ, Таблица
диагностики с кодами неис-
правностей.>
<См. AB(diag)-126, КДН F9
ОШИБКА СВЯЗИ ШИНЫ
ВСПОМОГАТЕЛЬНОГО ДАТ-
ЧИКА ОПРЕДЕЛЕНИЯ УРОВ-
НЯ БЕЗОПАСНОСТИ, Таблица
диагностики с кодами неис-
правностей.>
<См. AB(diag)-127, КДН FА
ОШИБКА СВЯЗИ ШИНЫ
ВСПОМОГАТЕЛЬНОГО ДАТ-
ЧИКА, Таблица диагностики с
кодами неисправностей.>

КДН

Сообщение на дисплее

Содержание диагностики

Ссылка

AB(diag)-47

Список кодов диагностики неисправностей (КДН)

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

Неправильная установ-
ка дополнительного дат-
чика лобового удара
(правого)

• Датчик лобового удара (правый) был неправильно
установлен.
• Неисправность блока управления системой подушек
безопасности.

<См. AB(diag)-129, КДН 3А НЕ-
ИСПРАВНОСТЬ ДОПОЛНИ-
ТЕЛЬНОГО ДАТЧИКА ЛОБО-
ВОГО УДАРА (ПРАВОГО), Таб-
лица диагностики с кодами
неисправностей.>

Неправильная установ-
ка дополнительного дат-
чика лобового удара (ле-
вого)

• Датчик лобового удара (левый) был неправильно ус-
тановлен.
• Неисправность блока управления системой подушек
безопасности.

<См. AB(diag)-129, КДН 3В НЕ-
ИСПРАВНОСТЬ ДОПОЛНИ-
ТЕЛЬНОГО ДАТЧИКА ЛОБО-
ВОГО УДАРА (ЛЕВОГО), Таб-
лица диагностики с кодами
неисправностей.>

Сбой в шине вспомога-
тельного датчика опре-
деления уровня безо-
пасности

Неисправность вспомогательного датчика определе-
ния уровня безопасности.

<См. AB(diag)-130, КДН 3C НЕ-
ИСПРАВНОСТЬ ШИНЫ
ВСПОМОГАТЕЛЬНОГО ДАТ-
ЧИКА ОПРЕДЕЛЕНИЯ УРОВ-
НЯ БЕЗОПАСНОСТИ, Таблица
диагностики с кодами неис-
правностей.>

Неправильная установ-
ка вспомогательного
датчика определения
уровня безопасности

• Вспомогательный датчик определения уровня безо-
пасности был неправильно установлен.
• Неисправность блока управления системой подушек
безопасности.

<См. AB(diag)-130, КДН 3D НЕ-
ПРАВИЛЬНАЯ УСТАНОВКА
ВСПОМОГАТЕЛЬНОГО ДАТ-
ЧИКА ОПРЕДЕЛЕНИЯ УРОВ-
НЯ БЕЗОПАСНОСТИ, Таблица
диагностики с кодами неис-
правностей.>

Неправильная установ-
ка датчика правой боко-
вой подушки безопас-
ности

• Датчик правой боковой подушки безопасности был
неправильно установлен.
• Неисправность блока управления системой подушек
безопасности.

<См. AB(diag)-130, КДН 5А НЕ-
ПРАВИЛЬНАЯ УСТАНОВКА
ДАТЧИКА ПРАВОЙ БОКОВОЙ
ПОДУШКИ БЕЗОПАСНОСТИ,
Таблица диагностики с кодами
неисправностей.>

Неправильная установ-
ка датчика левой боко-
вой подушки безопас-
ности

<См. AB(diag)-131, КДН 5В НЕ-
ПРАВИЛЬНАЯ УСТАНОВКА
ДАТЧИКА ЛЕВОЙ БОКОВОЙ
ПОДУШКИ БЕЗОПАСНОСТИ,
Таблица диагностики с кодами
неисправностей.>

Неправильная установ-
ка датчика правой по-
душки-шторки безопас-
ности

• Датчик правой подушки-шторки безопасности был
неправильно установлен.
• Неисправность блока управления системой подушек
безопасности.

<См. AB(diag)-131, КДН 5С НЕ-
ПРАВИЛЬНАЯ УСТАНОВКА
ДАТЧИКА ПРАВОЙ ПОДУШ-
КИ-ШТОРКИ БЕЗОПАСНОС-
ТИ, Таблица диагностики с ко-
дами неисправностей.>

Неправильная установ-
ка датчика левой по-
душки-шторки безопас-
ности

<См. AB(diag)-131, КДН 5D НЕ-
ПРАВИЛЬНАЯ УСТАНОВКА
ДАТЧИКА ЛЕВОЙ ПОДУШКИ-
ШТОРКИ БЕЗОПАСНОСТИ,
Таблица диагностики с кодами
неисправностей.>

КДН

Сообщение на дисплее

Содержание диагностики

Ссылка

AB(diag)-48

Таблица диагностики с кодами неисправностей

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

14.Таблица диагностики с кодами неисправностей

A: КДН 11 НЕИСПРАВНОСТЬ ПОДУШКИ БЕЗОПАСНОСТИ ВОДИТЕЛЯ

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
• Разрыв, короткое замыкание или замыкание на массу цепи основного жгута проводов системы
подушек безопасности.
• Разрыв, короткое замыкание или замыкание на массу цепи жгута проводов модуля подушки бе-
зопасности (водителя).
• Разрыв, короткое замыкание или замыкание на массу цепи поворотного разъема рулевой колонки.
• Неисправность модуля подушки безопасности водителя.
• Неисправность блока управления системой подушек безопасности.

ОСТОРОЖНО:
• Перед проведением работ по диагностике системы подушек безопасности, убедитесь в том,
что выключатель зажигания находится в положении OFF, отсоедините клемму провода мас-
сы от аккумулятора и выждите не менее 20 секунд.
• Во время замены модуля подушки безопасности, преднатяжителя ремня безопасности, по-
воротного разъема рулевой колонки, блока управления и датчика вновь подсоедините каж-
дую деталь и убедитесь, что предупреждающая лампа системы подушек безопасности рабо-
тает нормально.
• В целях безопасности, при проверке основного жгута проводов системы подушек безопас-
ности отсоедините разъемы модулей подушек безопасности водителя и переднего пассажира.
• В целях безопасности, при проверке заднего жгута проводов системы подушек безопас-
ности отсоедините разъем модуля боковой подушки безопасности, разъем модуля подушки-
шторки безопасности и разъем преднатяжителя ремня безопасности.

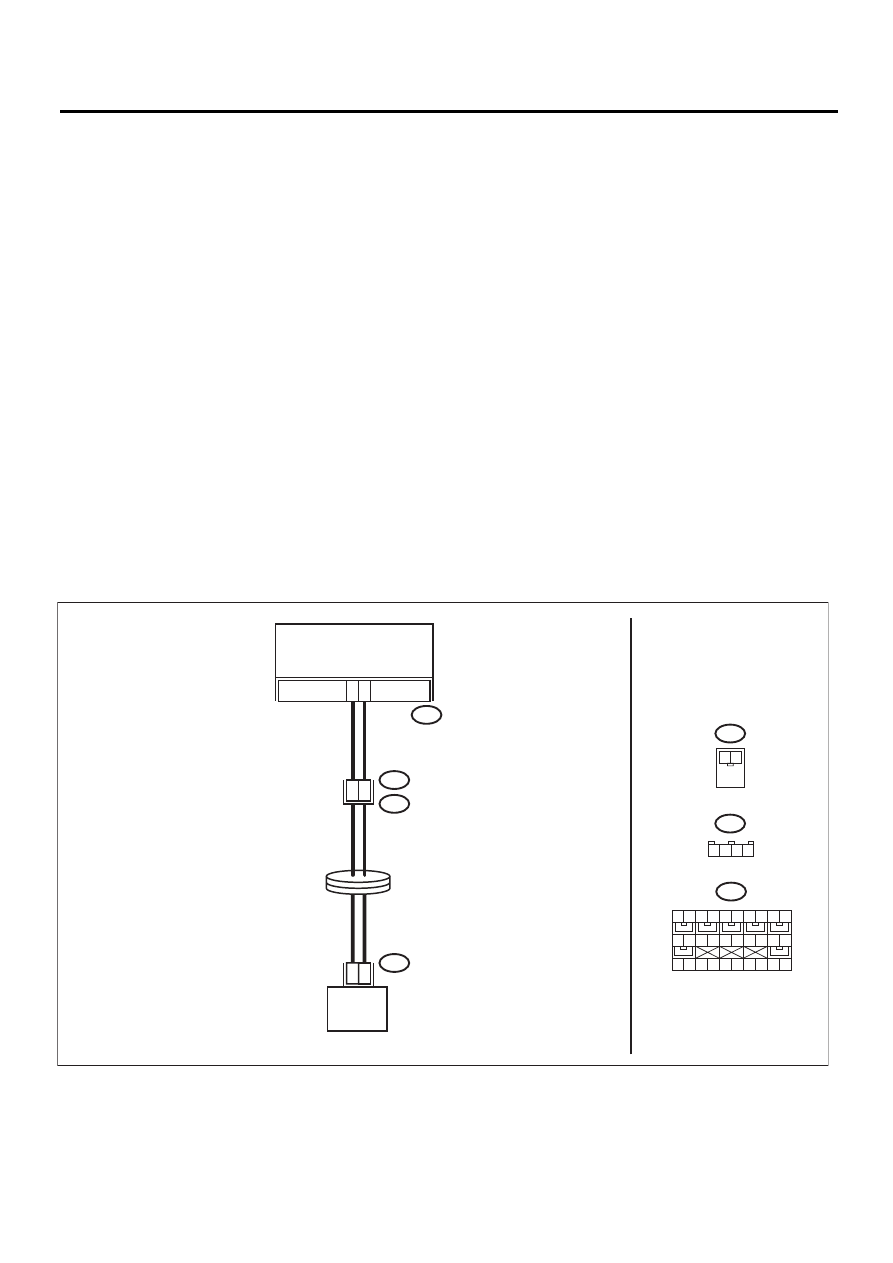

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

AB6

AB2

AB7

AB6

AB38

БЛОК УПРАВЛЕНИЯ
СИСТЕМЫ ПОДУШЕК
БЕЗОПАСНОСТИ

ПОВОРОТНЫЙ РАЗЪЕМ
РУЛЕВОЙ КОЛОНКИ

МОДУЛЬ ПОДУШКИ БЕЗОПАСНОСТИ ВОДИТЕЛЯ

18 19 20

21 22 23 24 25 26 27 28

1 2 3

5 6 7 8 9

11 12 13 14

16 17

29 30

AB-01796

1 2 3 4

AB(diag)-49

Таблица диагностики с кодами неисправностей

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

ПРОВЕРКА НАДЕЖНОСТИ КОНТАКТОВ В РАЗЪ-
ЕМАХ.
Проверьте надежность контактов в разъемах между
блоком управления системой подушек безопасности и
модулем подушки безопасности водителя.

Выявлен ли плохой кон-
такт?

Замените жгут
проводов систе-
мы подушек бе-
зопасности.

Переходите к ша-
гу 2.

ПРОВЕРКА МОДУЛЯ ПОДУШКИ БЕЗОПАСНОСТИ
ВОДИТЕЛЯ.
1) Переведите выключатель зажигания в положение
OFF, отсоедините провод массы от аккумулятора и
выждите не менее 20 секунд.
2) Снимите модуль подушки безопасности водителя.
3) Подсоедините разъем (1N) диагностического жгу-
та проводов N к разъему (AB38).
4) Подсоедините резистор модуля подушки безопас-
ности к разъему (2N) диагностического жгута прово-
дов N.
5) Подсоедините клемму массы к аккумулятору и пе-
реведите выключатель зажигания в положение ON.

Предупреждающая
лампа системы подушек
безопасности горит в
течение 6 секунд, а за-
тем гаснет?

Замените модуль
подушки безо-
пасности водите-
ля. <См. AB-15,
Модуль подушки
безопасности во-
дителя.>

Переходите к ша-
гу 3.

ПРОВЕРКА ПОВОРОТНОГО РАЗЪЕМА РУЛЕВОЙ
КОЛОНКИ.
1) Переведите выключатель зажигания в положение
OFF, отсоедините провод массы от аккумулятора и
выждите не менее 20 секунд.
2) Отсоедините диагностический жгут проводов N от
разъема (AB38).
3) Снимите нижнюю крышку панели приборов и отсо-
едините разъем (AB7) от (AB2).
4) Подсоедините разъем (1P) диагностического жгу-
та проводов P к разъему (AB2).
5) Подсоедините резистор модуля подушки безопас-
ности к разъему (3P) диагностического жгута прово-
дов Р.
6) Подсоедините клемму массы к аккумулятору и пе-
реведите выключатель зажигания в положение ON.

Предупреждающая
лампа системы подушек
безопасности горит в
течение 6 секунд, а за-
тем гаснет?

Замените пово-
ротный разъем
рулевой колон-
ки. <См. AB-27,
Поворотный
разъем рулевой
колонки.>

Переходите к ша-
гу 4.

ПРОВЕРКА ОСНОВНОГО ЖГУТА ПРОВОДОВ СИС-
ТЕМЫ ПОДУШЕК БЕЗОПАСНОСТИ (ЖГУТ ПРОВО-
ДОВ ПОДУШКИ БЕЗОПАСНОСТИ ВОДИТЕЛЯ).
1) Переведите выключатель зажигания в положение
OFF, отсоедините провод массы от аккумулятора и
выждите не менее 20 секунд.
2) Отсоедините резистор модуля подушки безопас-
ности от разъема (3P) диагностического жгута прово-
дов Р.
3) Снимите боковую крышку панели приборов со сто-
роны переднего пассажира и отсоедините разъемы
(AB10) и (AB9).
4) Отсоедините разъемы (AB6), (AB17) и (AB18) от
блока управления системой подушек безопасности, и
подсоедините разъем (1AG) диагностического жгута
проводов.

ПРИМЕЧАНИЕ:
Для моделей без боковых подушек безопасности под-
соедините диагностический жгут проводов к разъ-
емам (AB6), (AB17), (AB18) и (1 AG).
5) Измерьте сопротивление между разъемом (3AG)
диагностического жгута проводов AG и разъемом (3P)
диагностического жгута проводов P.

Разъемы и клеммы

(3AG) № 1 — (3P) № 3:
(3AG) № 3 — (3P) № 4:

Сопротивление состав-
ляет менее 10 Ом?

Переходите к ша-
гу 5.

Замените как ос-
новной жгут про-
водов системы
подушек безо-
пасности, так и
жгут проводов
кузова.
