AB(diag)-78

Таблица диагностики с кодами неисправностей

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

ПРОВЕРКА ЗАДНЕГО ЖГУТА ПРОВОДОВ СИС-
ТЕМЫ ПОДУШЕК БЕЗОПАСНОСТИ
(ЖГУТ ПРОВОДОВ ПРЕДНАТЯЖИТЕЛЯ ЛЕВОГО
РЕМНЯ БЕЗОПАСНОСТИ).
Измерьте сопротивление между разъемом (3AG)
диагностического жгута проводов AG и массой ку-
зова.

Разъемы и клеммы

(3AG) № 10 — Масса кузова:
(3AG) № 12 — Масса кузова:

Сопротивление состав-
ляет 1 МОм или более?

Переходите к шагу 6. Замените как за-

дний жгут прово-
дов системы по-
душек безопас-
ности, так и жгут
проводов кузова.

ПРОВЕРКА БЛОКА УПРАВЛЕНИЯ СИСТЕМОЙ
ПОДУШЕК БЕЗОПАСНОСТИ.
1) Подсоедините все разъемы.
2) Произведите очистку памяти.
3) Выполните процедуру проверки.
4) Считайте КДН.

Отображается ли на
дисплее тот же самый
КДН?

Замените блок уп-
равления системой
подушек безопас-
ности. <См. AB-23,
Блок управления
системой подушек
безопасности.>

Переходите к ша-
гу 7.

ПРОВЕРКА ДРУГИХ КДН НА ДИСПЛЕЕ.

Отображается ли ка-
кой-либо другой КДН?

Проверьте КДН ис-
пользуя “Список ко-
дов диагностики не-
исправностей
(КДН)”. <См.
AB(diag)-41, Список
кодов диагностики
неисправностей
(КДН).>

Завершите про-
ведение диагнос-
тики.

Шаг

Проверка

Да

Нет

AB(diag)-79

Таблица диагностики с кодами неисправностей

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

T: КДН 65 НЕИСПРАВНОСТЬ ПРЕДНАТЯЖИТЕЛЯ ПРАВОГО РЕМНЯ

БЕЗОПАСНОСТИ

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
• Замыкание на силовой провод в цепи преднатяжителя правого ремня безопасности.
• Преднатяжитель ремня безопасности неисправен.
• Жгут проводов преднатяжителя ремня безопасности неисправен.
• Неисправность блока управления системой подушек безопасности.

ОСТОРОЖНО:
• Перед проведением работ по диагностике системы подушек безопасности, убедитесь в том,
что выключатель зажигания находится в положении OFF, отсоедините клемму провода мас-
сы от аккумулятора и выждите не менее 20 секунд.
• Во время замены модуля подушки безопасности, преднатяжителя ремня безопасности, по-
воротного разъема рулевой колонки, блока управления и датчика вновь подсоедините каж-
дую деталь и убедитесь, что предупреждающая лампа системы подушек безопасности рабо-
тает нормально.
• В целях безопасности, при проверке основного жгута проводов системы подушек безопас-
ности отсоедините разъемы модулей подушек безопасности водителя и переднего пассажира.
• В целях безопасности, при проверке заднего жгута проводов системы подушек безопас-
ности отсоедините разъем модуля боковой подушки безопасности, разъем модуля подушки-
шторки безопасности и разъем преднатяжителя ремня безопасности.

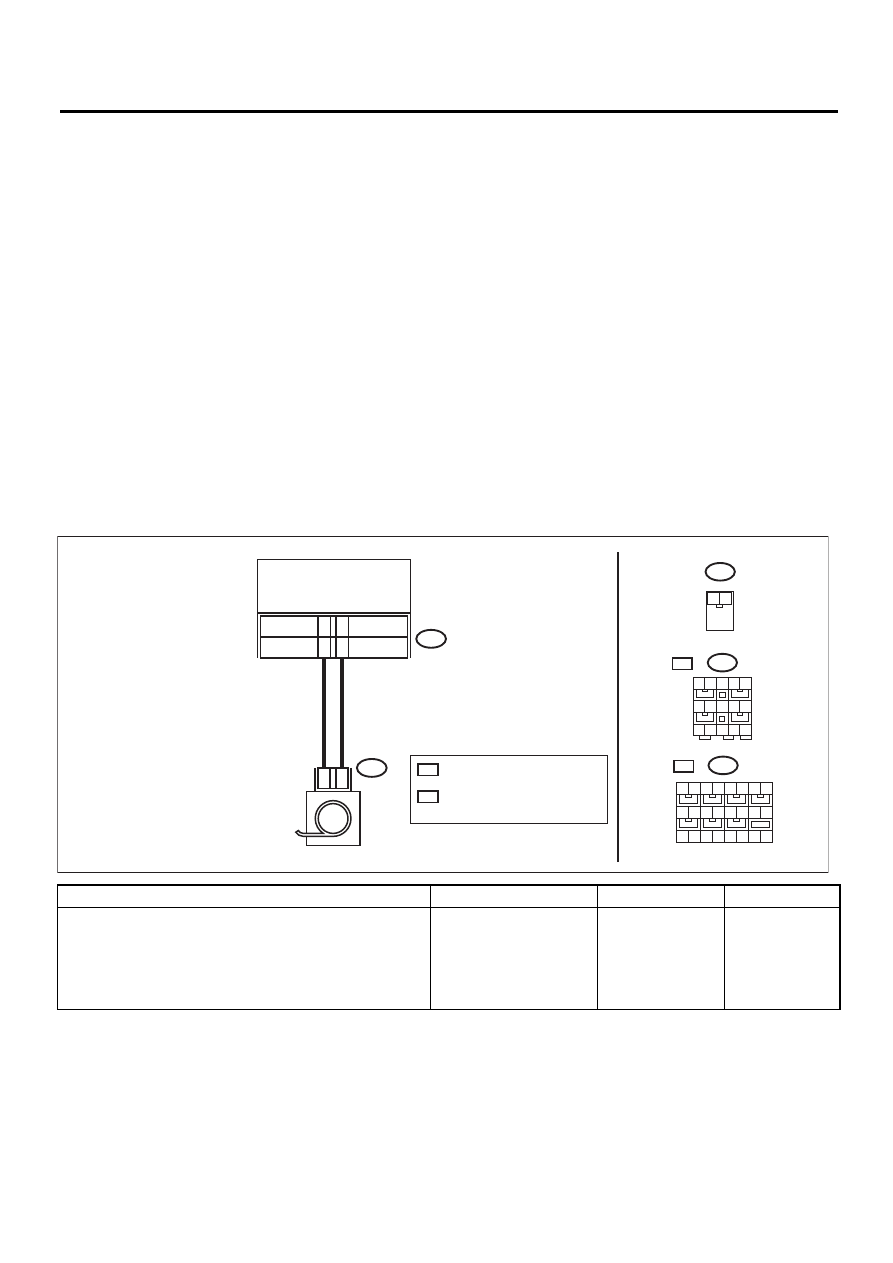

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

Шаг

Проверка

Да

Нет

ПРОВЕРКА НАДЕЖНОСТИ КОНТАКТОВ В РАЗЪ-
ЕМАХ.
Проверьте надежность контактов в разъемах между
блоком управления системой подушек безопасности
и преднатяжителем правого ремня безопасности.

Выявлен ли плохой кон-
такт?

Замените как за-
дний жгут прово-
дов системы поду-
шек безопаснос-
ти, так и жгут
проводов кузова.

Переходите к
шагу 2.

AB18

AB26

БЛОК УПРАВЛЕНИЯ
СИСТЕМЫ ПОДУШЕК
БЕЗОПАСНОСТИ

ПРАВЫЙ ПРЕДНАТЯЖИТЕЛЬ

AB26

1 2

AB18

AB-01800

18 19 20 21 22 23 24

1 2 3

5 6 7 8

11 12 13 14

OS : МОДЕЛЬ БЕЗ БОКОВЫХ

ПОДУШЕК БЕЗОПАСНОСТИ

: МОДЕЛЬ С БОКОВЫМИ

ПОДУШКАМИ БЕЗОПАСНОСТИ

AB18

1 2 3

6 7 8 9

11 12 13 14 15

AB(diag)-80

Таблица диагностики с кодами неисправностей

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

ПРОВЕРКА ПРЕДНАТЯЖИТЕЛЕЙ РЕМНЕЙ БЕЗО-
ПАСНОСТИ.
1) Переведите выключатель зажигания в положение
OFF, отсоедините провод массы от аккумулятора и
выждите не менее 20 секунд.
2) Отсоедините разъем (AB26) от преднатяжителя
правого ремня безопасности.
3) Подсоедините разъем (1N) диагностического жгу-
та проводов N к разъему (AB26).
4) Подсоедините резистор модуля подушки безопас-
ности к разъему (2N) диагностического жгута прово-
дов N.
5) Подсоедините клемму массы к аккумулятору и пе-
реведите выключатель зажигания в положение ON.

Предупреждающая лам-
па системы подушек бе-
зопасности горит в тече-
ние 6 секунд, а затем гас-
нет?

Замените предна-
тяжитель правого
ремня безопаснос-
ти. <См. SB-14,
Ремни безопаснос-
ти передних сиде-
ний.>

Переходите к
шагу 3.

ПРОВЕРКА ЗАДНЕГО ЖГУТА ПРОВОДОВ СИСТЕ-
МЫ ПОДУШЕК БЕЗОПАСНОСТИ
(ЖГУТ ПРОВОДОВ ПРЕДНАТЯЖИТЕЛЯ ПРАВОГО
РЕМНЯ БЕЗОПАСНОСТИ).
1) Переведите выключатель зажигания в положение
OFF, отсоедините провод массы от аккумулятора и
выждите не менее 20 секунд.
2) Отсоедините резистор модуля подушки безопаснос-
ти от разъема (2N) диагностического жгута проводов N.
3) Отсоедините разъем (AB24) от модуля боковой
подушки безопасности (правой).
4) Отсоедините разъем (AB33) от модуля правой по-
душки-шторки безопасности.
5) Отсоедините разъем (AB30) от преднатяжителя
поясной лямки ремня безопасности.
6) Отсоедините разъемы (AB6), (AB17) и (AB18) от
блока управления системой подушек безопасности.
7) Подсоедините разъем (1AG) диагностического жгу-
та проводов AG к разъемам (AB6), (AB17) и (AB18).

ПРИМЕЧАНИЕ:
Для моделей без боковых подушек безопасности под-
соедините диагностический жгут проводов к разъ-
емам (AB6), (AB17), (AB18) и (1 AG).
8) Подсоедините клемму массы к аккумулятору и пе-
реведите выключатель зажигания в положение ON.
9) Измерьте напряжение между разъемом (3AG) диа-
гностического жгута проводов AG и массой кузова.

Разъемы и клеммы

(3AG) № 20 (+) — Масса кузова (–):
(3AG) № 18 (+) — Масса кузова (–):

Напряжение менее 1 В? Переходите к шагу

Замените как за-
дний жгут прово-
дов системы по-
душек безопас-
ности, так и жгут
проводов кузо-
ва.

ПРОВЕРКА БЛОКА УПРАВЛЕНИЯ СИСТЕМОЙ ПО-
ДУШЕК БЕЗОПАСНОСТИ.
1) Подсоедините все разъемы.
2) Произведите очистку памяти.
3) Выполните процедуру проверки.
4) Считайте КДН.

Отображается ли на дис-
плее тот же самый КДН?

Переходите к
шагу 5.

ПРОВЕРКА ДРУГИХ КДН НА ДИСПЛЕЕ.

Отображается ли какой-
либо другой КДН?

Проверьте КДН ис-
пользуя “Список
кодов диагностики
неисправностей
(КДН)”. <См.
AB(diag)-41, Спи-
сок кодов диагнос-
тики неисправнос-
тей (КДН).>

Завершите про-
ведение диа-
гностики.

Шаг

Проверка

Да

Нет

AB(diag)-81

Таблица диагностики с кодами неисправностей

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

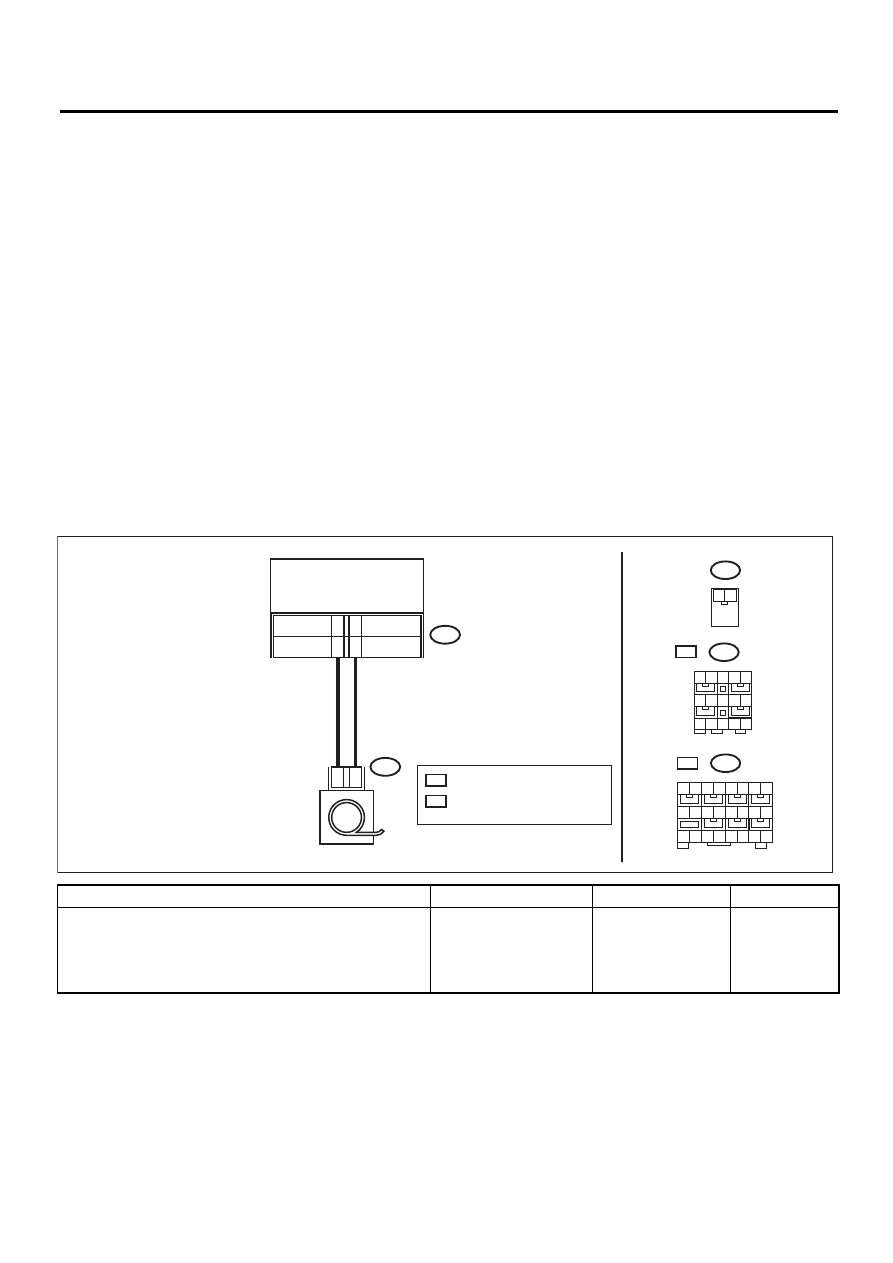

U: КДН 66 НЕИСПРАВНОСТЬ ПРЕДНАТЯЖИТЕЛЯ ЛЕВОГО РЕМНЯ

БЕЗОПАСНОСТИ

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
• Замыкание на силовой провод в цепи преднатяжителя левого ремня безопасности.
• Преднатяжитель ремня безопасности неисправен.
• Жгут проводов преднатяжителя ремня безопасности неисправен.
• Неисправность блока управления системой подушек безопасности.

Шаг

Проверка

Да

Нет

ПРОВЕРКА НАДЕЖНОСТИ КОНТАКТОВ В РАЗЪ-
ЕМАХ.
Проверьте надежность контактов в разъемах между
блоком управления системой подушек безопасности
и преднатяжителем левого ремня безопасности.

Выявлен ли плохой кон-
такт?

Замените как задний
жгут проводов систе-
мы подушек безопас-
ности, так и жгут
проводов кузова.

Переходите к
шагу 2.

AB-01801

AB21

1 2

AB17

AB21

БЛОК УПРАВЛЕНИЯ
СИСТЕМЫ ПОДУШЕК
БЕЗОПАСНОСТИ

ПРАВЫЙ ПРЕДНАТЯЖИТЕЛЬ

AB17

18 19 20 21 22 23 24

1 2 3

5 6 7 8

11 12 13 14

1 2 3

6 7 8 9

11 12 13 14 15

AB17

OS : МОДЕЛЬ БЕЗ БОКОВЫХ

ПОДУШЕК БЕЗОПАСНОСТИ

: МОДЕЛЬ С БОКОВЫМИ

ПОДУШКАМИ БЕЗОПАСНОСТИ
